Как правильно читать электросхемы автомобиля

Как научиться читать электрическую схему

Любая радиоаппаратура включает в себя отдельные радиодетали, которые спаяны между собой при помощи определенного способа. Все эти элементы отражаются на электрической схеме условными графическими значениями.

Чтобы научиться читать документ, необходимо понимать условное обозначение всех проводниковых элементов электроцепи. Каждая деталь имеет свое графическое обозначение и включает в себя условную конструкцию с характерными особенностями.

Проще всего работать с таким элементом как электронный конденсатор с резисторами, динамиками и другим электрооборудованием с автоматизацией. Как правило, их легко узнать без всякой таблицы с условными обозначениями. Учиться на них проще. Сложнее осуществлять работу с полупроводниками, а именно транзисторами, симисторами и микросхемами.

К примеру, каждый биполярный транзистор имеет в себе три вывода, а именно, базу, коллектор и эмиттер. По этой причине необходимы условные изображения и уточняющая информация в виде латинских букв. Изучение их может занять много дней, как и обучение их опознания.

Обратите внимание! Кроме букв на каждой схеме есть цифры. Они говорят о нумерации и технических характеристиках

Стоит указать, что самостоятельно научиться читать документ невозможно, и поэтому нужны уроки и обучающие пособия.

Основные правила

В ответ на вопрос, как читать электросхемы, стоит уточнить, что это нужно делать слева направо, от начала до самого конца. В этом заключается основное правило. Следующее правило заключается в расчленении единого чертежа на небольшие картинки или простые цепи. Она состоит из источника электротока, приемника тока, прямого привода, обратного провода и одного контакта аппарата.

Поэтому, начиная изучать документ, нужно разбить его на части

Далее обязательно нужно принимать во внимание все детали, с замечаниями, экспликациями, пояснениями и спецификациями. Если в чертеже находятся ссылки, то нужно изучить и их

Обратите внимание! Чертежи, которые отражают момент работу электропитания, электрозащиты, управления и сигнализации, должны быть изучены на количество источников питания, взаимодействие, согласованность совместной работы, оценку последствий вероятных неисправностей, нарушение проводной изоляции, проверку схемы с отсутствием ложных цепей, оценку надежности электрического питания, режим работы оборудования и проверку выполнения мер, которые обеспечивают безопасное проведение работ

Условные обозначения

Согласно нормативным документам, есть стандартные графические условные обозначения в однолинейных и двухлинейных схемах. Далее представлена таблица с подобными символами под названием электрические схемы для начинающих условные обозначения. Стоит указать, что в чертежах используются также цифры и буквы. Подобная маркировка регулируется с помощью нормативных документов, а именно гостов.

Что такое электрическая схема?

Так же существуют электрические схемы автомобиля отдельных узлов, которые более подробно раскрывают суть работы электроники автомобиля.

Обычно на современных схемах это обозначают так: Чтоб уж совсем наглядно показать этот момент

Сегодня с таким стремительным развитием технологий очень важно знать, как читать электросхемы автомобилей

Также читать электросхему необходимо тем водителям, у которых есть прицеп, поскольку зачастую возникают сложности в его подключении своими руками к системе

В этом случае также важно понять, как научиться читать схемы электрические, потому что в преимущественном большинстве случаев их обязательно прилагают практически к каждому устройству. Поначалу это может сбить с толку, но в этом нет ничего сложного, разобраться своими силами вполне возможно

Сюда приходит только управляющее положительное напряжение. К этому пункту относится все электрооборудование, которое потребляет энергию, преобразовывая ток в другой тип энергии. В этом месте может быть пересечение дорожек или спайка из проводков.

Статья по теме: Розетка для проводов в стене

Какие возможности открываются перед автовладельцем, разбирающемся в схемах?

Как устроено электрооборудование любого автомобиля? Уметь разбираться в схеме должны и те автолюбители, которые периодически пользуются прицепом, поскольку часто наши соотечественники сталкиваются с проблемой подключения. Временно можно подпилить отверстия крепления до овальных форм и сместить датчик относительно своей оси. В самом худшем варианте показания спидометра будут врать, либо спидометр не будет показывать скорость автомобиля.

Например вот: Почти над каждым проводом есть числа. Основные аспекты правильного чтения электросхемы оборудования Итак, как читать автомобильные схемы и что нужно знать об их расшифровке? Соответственно, сама проводка на ней может быть изображения разрывами и отрезками. Сам цвет проводников может быть однотонным или двойным, это говорит о том, основной ли это кабель либо дополнительный. Электросхемы — это обыкновенное графическое изображение, на котором показаны пиктограммы разных элементов, расположенных в определенном порядке в цепи и связанных между собой последовательно или параллельно.

Что представляют собой автомобильные электросхемы?

В таких электросхемах проводники могут быть указаны отрезками или с разрывами. И вот, разбираясь с принципиальной электросхемой своего автомобиля, и показывая своему знакомому, я увидел не понимание в его глазах, и желание чтобы от него отстали. В случае отклонения показателей от указанных значений в таблице, датчик будет врать.

Номера, указанные на узлах, должны соответствовать реальным цифрам. На самом деле чтение электросхем автомобиля не такое уж и сложное занятие. При этом стоит отметить тот факт, что любой такой чертеж не демонстрирует реальное местонахождение тех или иных элементов, а используется только для того, чтобы указать их связь друг с другом. Таких датчиков существует 2 типа: контактные и бесконтактные. Зачем они нужны?
Учимся читать электросхему автомобиля. Часть 3. Автоэлектрика.

Электрические принципиальные схемы.

Для чего предназначены электрические схемы, и какие функции и параметры они отображают?

Любая электрическая схема, это основа для последующих разработок, отталкиваясь от которой, разрабатываются другие документы и основные монтажные схемы блоков и щитов, схем внешних соединений, разъемов и схем подключения. Как читать схемы электрические, если вы еще новичок в этом деле?

Условно все электрические схемы можно разделить на типовые и не типовые. Типовые схемы это такие схемы, которые выполняют одну или несколько функций и имеют повсеместное применение. К примеру, схема включения асинхронного электродвигателя, (простая или реверсивная) это типовая схема, если в эту схему добавить устройство динамического торможения с выдержкой времени, то такая схема станет уже не типовой. По сути каждая не  типовая схема, это набор типовых схем включенных таким образом, что они образуют какой-то цикл, последовательных действий узлов и агрегатов складывающихся в одну или несколько автоматических операций.

Принципиальные электрические схемы содержат в себе условные изображения коммутационных приборов и узлов. В них отображаются действия каждого из этих узлов или множества типовых узлов объединенных в одну систему, для решения конкретной задачи. Это различные виды коммутационных приборов и аппаратов линии их соединяющие. На схеме показываются все линии связи между различными блоками и элементами конструкций и модулей.

  •  Все эти приборы и аппараты отображаются в условном виде. В каждой электрической принципиальной схеме содержится следующее:
  •   Условные графические изображение всех приборов и функциональных узлов устройства.
  •  Отдельные части приборов и аппаратов, которые используются в других схемах данной системы или элементы устройств работающих в данной схеме, но расположенные в других схемах или агрегатах связанных одной технологической цепочкой.
  •   Все диаграммы переключений контактов цепей управления и сигнализации, поясняющие надписи и обозначения.
  •  Весь перечень элементов задействованных в данной схеме.
  •  Полный пакет чертежей и документов предназначенный для данной схемы

Как читать схемы электрические различных электрических устройств и аппаратов? Для этого  необходимо обратиться к ГОСТам регулирующим правила оформления электрических схем и чертежей электроустановок.

ГОСТ 2.701–84, 2.702–75, 2.708–81 задают общие требования правил выполнения электрических схем.

ГОСТ 2.709–72 и ГОСТ 2 710–81 указывают требования по обозначению цепей и их буквенные и  цифровые обозначения.

Но для нас подойдет более легкий путь, нам просто необходимо выучить несколько десятков условных графических изображений, позиционных обозначений и надписей наиболее широко применяемые в несложных электрических схемах. Знание 30–50% графических, буквенно-цифровых обозначений, 90% успешного чтения большинства электрических схем широкого применения.

И, так, для того чтобы начать чтение электрических схем, в следующих выпусках будут рассматриваться условные графические обозначения для схем и правила их применения.

var n = d.getElementsByTagName(«script»),
s = d.createElement(«script»),
f = function () { n.parentNode.insertBefore(s, n); };
s.type = «text/javascript»;
s.async = true;
s.src = (d.location.protocol == «https:» ? «https:» : «http:») + «//mc.yandex.ru/metrika/watch.js»;

if (w.opera == «») {
d.addEventListener(«DOMContentLoaded», f);
} else { f(); }
})(document, window, «yandex_metrika_callbacks»);

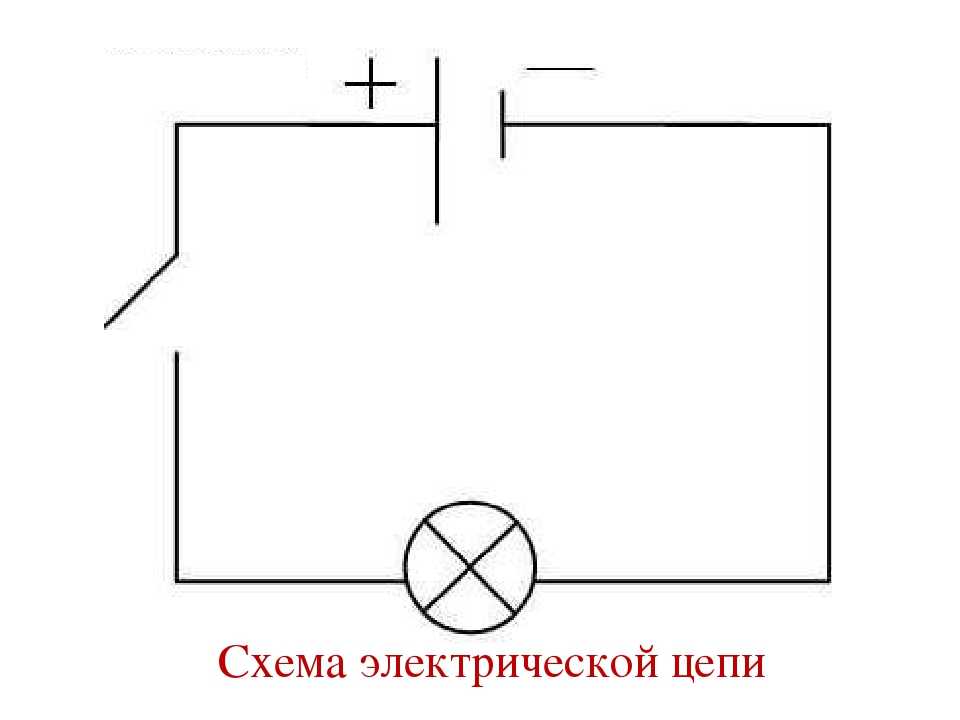

Как читать простые схемы

Процесс чтения для «чайников» рассматривается на примере простого проекта, состоящего из источника питания, звонка, нефиксируемой кнопки и проводников. Схема представляет собой замкнутую цепь с компонентами, соединенными последовательно. Это означает, что сила протекающего по ней тока будет одинакова в любой точке.

При подаче напряжения по нажатию кнопки звонок начинает звонить. Это связано с тем, что ток идет от положительного полюса батареи к отрицательному через все компоненты. Если провода не оказывают сопротивление постоянному току, то напряжение на клеммах звонка и выводах источника питания будет одинаковым по второму закону Кирхгофа.

Всё про автомобиль и про то, что его окружает!

При рассмотрении схем электрооборудования следует иметь в виду, что на подавляющем большинстве современных автомобилей принята однопроводная система, т. Сергеев А. Как осуществляется построение схем электрооборудования? Поэтому обладая даже минимальными познаниями в электротехнике, можно без проблем выполнить мелкий ремонт самому, не пользуясь услугами СТО. Регулятор напряжения и обмотка возбуждения подключены к трем диодам выпрямительного моста генератора 1. Собственную питающую цепь имеет и включатель аварийной сигнализации. Опыт профессионального ремонта автомобилей более 10 лет. Защита от коротких замыканий в цепях зажигания и пуска двигателя не устанавливается, чтобы не снижать их надежность и уменьшить потери энергии. Черным цветом, как правило, обозначается провод имеющий соединение с корпусом автомобиля массой.


Электросхемы автомобилей. Учимся читать электросхему автомобиля.Часть 2. Автоэлектрика.

Защитная крановая панель

Панель защиты на крановом оборудовании используют при управлении с помощью контроллера. Визуально это шкаф с аппаратурой внутри. Шкаф закрывается как на обычный замок, так и блокируется с помощью электрорубильника. То есть если крановый механизм подключен к электросети, вы не сможете открыть шкаф.

Панели используются для защиты кранов, имеющих от 3 до 6 электродвигателей. Для переменного тока на 220, 380 и 500 В используются панели типа «ПЗКБ», для постоянного тока 220 и 440 В — типа «ППЗКБ».

Защитная панель включает в себя устройства:

  • Максимальная – защита от перегруза и замыкания электросети.
  • Нулевая – предотвращает произвольный запуск после проблем с энергоснабжением.
  • Концевые – активирует тупиковые упоры на краях рельсовых путей.

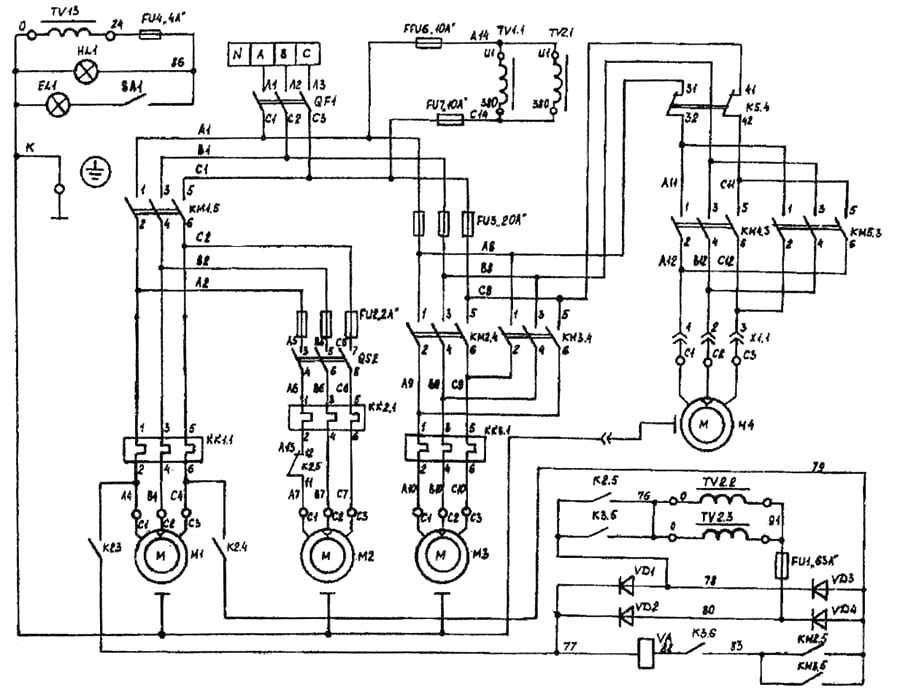

Рис. 2. Схема защитной панели

Для схемы на рисунке 2 защитное воздействие на цепь оказывается с помощью контактных реле. Размыкающие контакты последовательно подключены в катушку линейного контактора, а катушка реле – в силовую цепь электродвигателя. (Все катушки реле имеют обозначения KF).

При превышении тока в цепи контакты реле размыкаются и электрооборудование отключается от внешней энергосети. Это позволяет сберечь крановый двигатель и проводку.

Что такое электрическая схема?

Так же существуют электрические схемы автомобиля отдельных узлов, которые более подробно раскрывают суть работы электроники автомобиля.

Обычно на современных схемах это обозначают так: Чтоб уж совсем наглядно показать этот момент

Сегодня с таким стремительным развитием технологий очень важно знать, как читать электросхемы автомобилей

Также читать электросхему необходимо тем водителям, у которых есть прицеп, поскольку зачастую возникают сложности в его подключении своими руками к системе

В этом случае также важно понять, как научиться читать схемы электрические, потому что в преимущественном большинстве случаев их обязательно прилагают практически к каждому устройству. Поначалу это может сбить с толку, но в этом нет ничего сложного, разобраться своими силами вполне возможно

Сюда приходит только управляющее положительное напряжение. К этому пункту относится все электрооборудование, которое потребляет энергию, преобразовывая ток в другой тип энергии. В этом месте может быть пересечение дорожек или спайка из проводков.

Какие возможности открываются перед автовладельцем, разбирающемся в схемах?

Как устроено электрооборудование любого автомобиля? Уметь разбираться в схеме должны и те автолюбители, которые периодически пользуются прицепом, поскольку часто наши соотечественники сталкиваются с проблемой подключения. Временно можно подпилить отверстия крепления до овальных форм и сместить датчик относительно своей оси. В самом худшем варианте показания спидометра будут врать, либо спидометр не будет показывать скорость автомобиля.

Например вот: Почти над каждым проводом есть числа. Основные аспекты правильного чтения электросхемы оборудования Итак, как читать автомобильные схемы и что нужно знать об их расшифровке? Соответственно, сама проводка на ней может быть изображения разрывами и отрезками. Сам цвет проводников может быть однотонным или двойным, это говорит о том, основной ли это кабель либо дополнительный. Электросхемы — это обыкновенное графическое изображение, на котором показаны пиктограммы разных элементов, расположенных в определенном порядке в цепи и связанных между собой последовательно или параллельно.

Что представляют собой автомобильные электросхемы?

В таких электросхемах проводники могут быть указаны отрезками или с разрывами. И вот, разбираясь с принципиальной электросхемой своего автомобиля, и показывая своему знакомому, я увидел не понимание в его глазах, и желание чтобы от него отстали. В случае отклонения показателей от указанных значений в таблице, датчик будет врать.

Номера, указанные на узлах, должны соответствовать реальным цифрам. На самом деле чтение электросхем автомобиля не такое уж и сложное занятие. При этом стоит отметить тот факт, что любой такой чертеж не демонстрирует реальное местонахождение тех или иных элементов, а используется только для того, чтобы указать их связь друг с другом. Таких датчиков существует 2 типа: контактные и бесконтактные. Зачем они нужны? Учимся читать электросхему автомобиля. Часть 3. Автоэлектрика.

Приборы электрооборудования автомобиля

Автомагистраль. Порядок движения транспортных средств по автомагистралям

В автомобиле вырабатывают и генерируют электрический ток комплекс приборов электрооборудования.


В него входят:

Генератор – состоящий из трех фаз, агрегат с электрическим активатором. Он призван перерабатывать производимую мотором механическую энергию в электрический ток. При включенном двигателе, он обеспечивает направленный ток в приборы и заряжает аккумулятор. Он состоит из:

— статора, индуктирующего на катушке ток

— ротора. Он встроен в шарикоподшипниках, которые получают вращательный импульс от коленвала, проходящий по обмотке электрический ток создает магнитную силу, индуцирующую электриеский ток на катушке статора.

Аппарат регулировки вольтности. Коленвал работает с непостоянной частотой. Чтобы напряжение не скакало, нужен стабилизатор. При скачках напряжения, якорь вибрирует, заставляя электрическую цепь прерываться, включая и выключая из нее добавочное звено, стабилизируя необходимое постоянство в цепи. Для предотвращения искрения применяют дроссель. Поддержание постоянного напряжения может осуществляться с помощью микроэлектронных регуляторов.

Итак, с помощью генератора аппарата достигается независимость постоянного напряжения от переменчивости вращения коленвала.

Батарея аккумулятора. Он питает приборы при не запущенном моторе. В ней происходит преобразование энергии химических реакций в электрическую энергию. Благодаря низкому сопротивлению, он может быстро отдавать большой силы ток в стартер, для пуска двигателя.

Одна из основных параметров аккумулятора является его ёмкость – энергию, которую он отдает в период от полной зарядки до абсолютной разрядки. С возникновением изменений в батареи (изношенности, уменьшение количества кислоты и др.), ёмкость уменьшается.

Корпус представляет собой пластмассовый короб, со встроенными последовательно соединенными электродами, разделенными изолирующими стенками. Каждая секция снабжена резьбовой воронкой, для проверки и доливания аккумуляторной жидкости. Как и любая другая батарея, имеет два противоположных полюса (+ и -).

Химически активный элемент аккумулятора (кислота) требует соблюдения правила безопасности. Запрещается близко подносить источник открытого огня. Избегайте попадания электролита на кожу и в глаза.

Как читать электросхемы автомобилей – основные обозначения

Итак, рассмотрим основные моменты, которые позволят правильно читать электросхему оборудования любого транспортного средства. Ведь, как сказано выше, без этих знаний произвести ремонт устройств своими руками просто не получится. Разумеется, ни одно устройство не сможет функционировать без напряжения, подающегося на прибор посредством внутренних проводников.

Электросхема транспортного средства с обозначением всех элементов должна находиться в сервисной книжке к автомобилю. Взглянув на нее, вы уведите множество различных обозначений приборов и устройств, соединенных между собой линиями. Следует отметить, что каждая из этих линий может иметь свой определенный цвет, что по факту должно соответствовать реальной расцветке проводов электросхемы (автор видео — Автоэлектрика ВЧ).

В том случае, если автомобиль оборудован множественными электроприборами и устройствами, то на схеме будет отмечено большое число компонентов. Соответственно, сама проводка на ней может быть изображения разрывами и отрезками. Поначалу это может сбить с толку, но в этом нет ничего сложного, разобраться своими силами вполне возможно.

Любая схема состоит из следующих элементов:

  1. Устройство источника питания. В данном случае эту функцию выполняет АКБ либо генератор транспортного средства.
  2. Проводники, то есть . Эти компоненты позволяют производить передачу тока по сети.
  3. Аппаратура управления. Такие приборы необходимые для замыкания электропроводки либо ее размыкания в случае необходимости. Следует отметить, что устройства такого типа могут как быть, так и отсутствовать на электросхеме.
  4. Непосредственно потребители напряжения. К этому пункту относится все электрооборудование, которое потребляет энергию, преобразовывая ток в другой тип энергии. К примеру, если речь идет о прикуривателе, то этот элемент преобразует напряжение в тепловую энергию.

Если возникла необходимость ремонта транспортного средства своими руками, необходимо при расшифровке схемы учитывать основные принципы:

  1. Любые проводники, как сказано выше, отмечаются определенным цветом на схеме. Что касается непосредственно цвета, то провод может иметь один цвет либо два, то есть быть либо основным, либо дополнительным. Если речь идет о дополнительных компонентах, то на них должны быть нанесены штрихи — они могут быть поперечными или продольными.
  2. Если несколько проводов установлены на одном жгуте и маркируются одинаково, то они имеют гальваническое соединение. Иными словами, эти проводники просто соединены друг с другом.
  3. На любой схеме, если проводник входит в жгут, он должен иметь небольшой наклон в сторону, где он находится.
  4. На практике, то есть на большинстве схем черным цветом маркируются проводники, которые соединяются непосредственно с массой транспортного средства, то есть с его кузовом.
  5. Что касается реле, то их контакты отмечаются в том состоянии, когда через обмотку устройств не проходит напряжение. В стандартном состоянии эти компоненты различаются, поскольку они могут быть либо замкнутыми, либо разомкнутыми.
  6. Также вы можете заметить, что на проводниках могут располагаться определенные обозначения, в частности, в том месте, где провод подключается к оборудованию. Благодаря этому обозначению водитель может сразу понять, куда идет этот проводник, не прослеживая цепь в целом.

Бесконтактное зажигание классических ВАЗов

Если на тех или иных механизмах указаны определенные номера, то они должны соответствовать цифрам. Если то или иное число отмечено в кружке, то это говорит о том, что перед вами соединение проводника с минусом. Что касается цифровых и буквенных комбинаций, то они соответствуют разъемным соединениям.

В комплекте с сервисной книжкой может идти таблица, которая позволит без проблем расшифровать те или иные элементы сети, характерные для определенной модели транспортного средства. В общем, если у вас возникла необходимость расшифровки схемы, то самое главное — это быть усидчивым, чтобы понять, что означает то или иное обозначение. Поняв сам принцип расшифровки, вы без проблем сможете определить назначение всех элементов.

Зачем разбираться в электросхемах?

Уметь читать такие схемы довольно важно для всех, у кого есть автомобиль, ведь это поможет сэкономить очень много денег на услугах специалиста. Конечно, какие-то серьезные поломки починить самостоятельно без участия профессионалов сложно, да и чревато, ведь ток ошибок не терпит

Однако если речь идет о какой-либо элементарной неисправности либо же нужно подключить аккумуляторную батарею, ЭБУ, фары, габаритные огни и прочее, то сделать это самостоятельно вполне реально.

Кроме того, нередко мы хотим ввести в цепь и дополнительные электронные устройства, такие как сигнализация, магнитола, автомобильный кондиционер, которые значительно облегчают процесс вождения и наполняют нашу жизнь комфортом. И здесь не обойтись без умения разбираться в электрических схемах, ведь зачастую они прилагаются ко всем перечисленным приборам. Также это актуально и для владельцев машин с прицепом, так как иногда возникают проблемы с его подключением. И тогда понадобится электросхема прицепа легкового автомобиля и, естественно, навыки, позволяющие разобраться в ней.

Как читать автомобильные электрические схемы для новичков

Для того что бы понимать содержимое схемы, надо знать соответствие между символами схемы и реальными элементами устройства. Какие функции эти устройства выполняют и как между собой взаимодействуют.

Определимся с терминами:

  • Элемент схемы — составная часть схемы, которая выполняет определенную функцию в изделии и не может быть разделена на части, имеющие самостоятельное назначение.
  • Устройство — совокупность элементов, представляющая единую конструкцию (блок, плата, и т.п.).
  • Схема принципиальная (полная) — схема, определяющая полный состав элементов и связей между ними, и как правило, дающая детальное представление о принципах работы изделия . Схемами принципиальными пользуются для изучения принципов работы изделий, а также при их наладке, контроле и ремонте. Они служат основанием для разработки других конструкторских документов, например, схем соединений (монтажных) и чертежей.
  • Схема соединений (монтажная) — схема, показывающая соединения составных частей изделия и определяющая провода, жгуты, кабели , которыми осуществляются эти соединения, а также места их присоединений и ввода (разъемы, платы, и т.п.).
  • Схема расположения — схема, определяющая относительное расположение составных частей изделия, а при необходимости, также жгутов, проводов, кабелей и т.п.
  • Жгут — совокупность проводов упакованных определенным образом в единое целое.

В схемах электрооборудования автомобилей схемы принципиальная, монтажная, расположения — объеденены в одну в упрощенном виде, упрощение касается схем монтажных и расположения. На схемах, устройства имеют рисунок в какой то степени соответствующий их внешнему виду, и расположены они по схеме также (вид сверху) как и в реальности физически, с определенным упрощением. Такое совмещение касается схем в основном автомобилей ранних выпусков. Схемы современных автомобилей выполнены иначе, ввиду существенного усложнения электрооборудования, схема расположения выполняется отдельно.

При чтении схем надо знать основополагающие принципы:

  1. Все провода соединений имеют цветовую маркировку, которая может состоять из одного цвета или двух (основного и дополнительного). Дополнительным цветом наносятся штрихи поперечные или продольные.
  2. В пределах одного жгута, провода одинаковой маркировки имеют гальваническое соединение (физически соеденены между собой).
  3. На схемах провод при входе в жгут имеет наклон в сторону, куда он проложен.
  4. Черным цветом, как правило, обозначается провод имеющий соединение с корпусом автомобиля (массой).
  5. Положение контактов реле указаны в состоянии, когда через их обмотку не протекает ток. По исходному состоянию, контакты реле различаются — на нормально замкнутые и нормально разомкнутые.
  6. Некоторые провода имеют цифровое обозначение в месте подключения к устройству, которое позволяет не прослеживая цепь определить откуда он идет. Смотрите таблицу.

Согласно стандарту DIN 72552 (часто используемые значения):

Контакт Значение
15 Плюс аккумулятора после контактов ключа зажигания.
30 Плюс аккумулятора напрямую.
31 Минус аккумулятора напрямую или корпус.
50 Управление стартером.
53 Стеклоочиститель.
56 Головной свет.
56a Дальний свет.
56b Ближний свет.
58 Габаритные огни.
85 Обмотка реле (-) .
86 Обмотка реле (+).
87 Общий контакт реле ).
87a Нормально замкнутый контакт реле.
87b Нормально разомкнутый контакт реле.
88 Общий контакт 2 реле .
88a Нормально замкнутый 2 контакт реле.
88b Нормально разомкнутый 2 контакт реле.

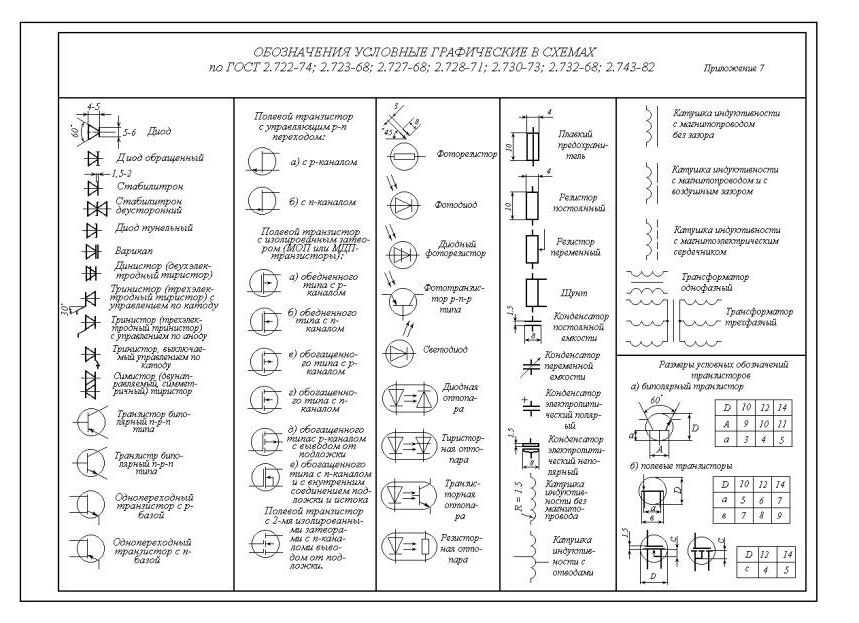

Графические обозначения в электрических схемах

Графические обозначения применяются чаще, чем буквенные. Они используются в быту, основаны на ГОСТ 2.702-2011. Все символы изображены простыми геометрическими фигурами, которые представлены в виде окружностей, а также линий и треугольников.

Благодаря большому количеству элементов любой специалист в области инжиниринга может создавать схемы различного назначения. При изображении символов необходимо учитывать размеры элементов, толщину линий. В отличие от буквенных графические можно найти как на принципиальной, так и на монтажной, структурной, а также объединенной схеме.


Графические обозначения основных элементов в электропроводке жилых помещений


Условные обозначения в электрических схемах автомобилей


Обозначения символов систем измерения, релейной аппаратуры


Графические обозначения полупроводников

Как оформляются диаграммы в дипломе

Как и все графические материалы, диаграммы в дипломе называются рисунками, поэтому в тексте работы на них делаются ссылки стандартного образца:

Так ссылаются на диаграмму, расположенную непосредственно в работе. Когда иллюстрация вынесена в раздел «Приложения», указывается присвоенное ей буквенное обозначение. Если она не единственная в конкретной вкладке, то уточняется ее порядковый номер:

Иллюстративные материалы помещаются сразу же после первого упоминания в тексте или, если на странице нет места, на следующем листе.

Диаграммы бывают разных видов:

  • гистограмма — классическая линейная или столбчатая диаграмма
  • круговая (секторная)
  • радиальная (сетчатая)
  • Венна
  • диаграмма-область

Любую из них несложно сделать в Ворде. Для этого в панели инструментов в левом углу надо:

  1. Кликнуть на «Вставку»:

  2. Перейти в «Диаграммы».
  3. Выбрать подходящий тип.
  4. Внести соответствующие данные. Программа автоматически сформирует требуемую графическую иллюстрацию.

Почему полезно разбираться в автоэлектрике

Даже если у вас не технический склад ума или ваш доход позволяет вам не задумываться о таких мирских мелочах — замена обычного сгоревшего предохранителя в долгом пути позволит вам значительно облегчить жизнь. Я уж не говорю о тех случаях, когда сервисмэны, не желая разбираться в проблеме вашего автомобиля, призывают вас менять все датчики подряд, тратя на эту «карусель» значительные суммы денег (что кстати иногда не гарантирует положительного результата). По-этому, я предлагаю вам не сдаваться раньше времени и попробовать самостоятельно диагностировать поломку вашего автомобиля, а для этого было бы неплохо иметь под рукой электрические схемы, и самое главное — уметь их читать и понимать.

Зачем разбираться в электросхемах

Уметь читать такие схемы довольно важно для всех, у кого есть автомобиль, ведь это поможет сэкономить очень много денег на услугах специалиста. Конечно, какие-то серьезные поломки починить самостоятельно без участия профессионалов сложно, да и чревато, ведь ток ошибок не терпит. Однако если речь идет о какой-либо элементарной неисправности либо же нужно подключить аккумуляторную батарею, ЭБУ, фары, габаритные огни и прочее, то сделать это самостоятельно вполне реально

Однако если речь идет о какой-либо элементарной неисправности либо же нужно подключить аккумуляторную батарею, ЭБУ, фары, габаритные огни и прочее, то сделать это самостоятельно вполне реально.

Кроме того, нередко мы хотим ввести в цепь и дополнительные электронные устройства, такие как сигнализация, магнитола, автомобильный кондиционер, которые значительно облегчают процесс вождения и наполняют нашу жизнь комфортом. И здесь не обойтись без умения разбираться в электрических схемах, ведь зачастую они прилагаются ко всем перечисленным приборам. Также это актуально и для владельцев машин с прицепом, так как иногда возникают проблемы с его подключением. И тогда понадобится электросхема прицепа легкового автомобиля и, естественно, навыки, позволяющие разобраться в ней.
