Как сделать тормоза на прицеп к мотоблоку своими руками

Немного теории о тормозной системе

Как вы понимаете, она необходима для того, чтобы изменить скорость машины. Сигналом к этому может служить либо действие водителя, либо электронная система управления. Также оно необходимо, чтобы удерживать машину неподвижно во время стоянки.

Выделяют три типа тормозных систем. Первая — это, конечно же, рабочая. Она необходима для нормальной эксплуатации машины. С ее помощью осуществляется торможение с больших или малых скоростей. О том, какие особенности имеет тормозная система «Нива-2121», схема которой является классической, будет рассмотрено ниже.

Второй тип — это стояночная. Она больше известна как ручной тормоз, если нужно машину поставить на длительный срок. В частности, если имеется уклон дорожной поверхности, эта система просто необходима. Ручником можно пользоваться во время экстренной остановки. А есть еще системы запасного типа. Они сравнительно недавно начали использоваться на автомобилях. Чаще всего их можно встретить на тех машинах, на которых имеется электрический ручной тормоз. Главное ее назначение — дать возможность водителю остановить автомобиль, если откажет рабочая система. Монтируется она на машины с электрическим ручным тормозом по одной причине: стояночный тормоз не может быть выжат, если скорость автомобиля больше нуля.

Самодельные тормоза на прицеп мотоблока

Самодельные тормоза на прицеп мотоблока Мотор Сич фото видео.

Как сделать тормоза на прицеп мотоблока Мотор Сич фото видео.

Тормоза на прицеп мотоблока своими руками фото видео.

Если Вы считаете, что тормоза на прицеп мотоблока не нужны и что тормоза придумали трусы, то Вам не нужно читать эту статью, это уже просто бесполезно.

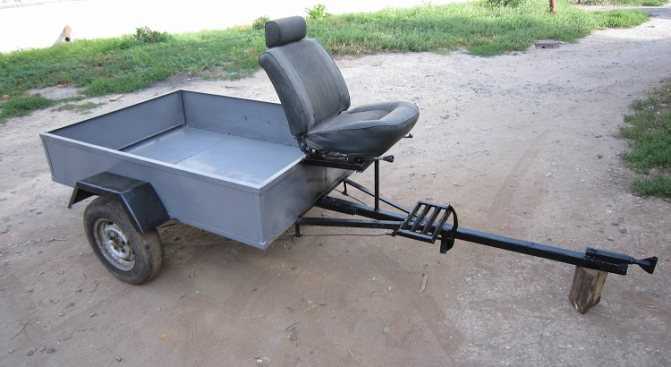

Прицеп для мотоблока является неотъемлемой частью дополнительного оборудования к мотоблоку.

Существует множество моделей заводских прицепов к мотоблокам, многие заводские прицепы к мотоблоку оборудованы тормозами, я не буду в статье останавливаться на конструкции и принципе работы тормозных механизмов различных конструкций, так как я хочу помочь определиться владельцам мотоблоков с самодельными прицепами к мотоблоку.

С другой стороны, эта статья наверное будет интересна и владельцам мотоблоков, у которых заводские прицепы к мотоблокам, потому что многие владельцы таких прицепов к мотоблоку жалуются, что тормза на прицепе к мотоблоку не достаточно эффективны, или эффективны только при движении передним ходом и т.д.

Существует множество тормозных механизмов, какой именно установить на самодельный прицеп к мотоблоку. это уже зависит от наличия нужных запчастей.

Я лично например, на свой самодельный прицеп к мотоблоку Мотор Сич сделанный своими руками, что бы ничего не выдумывать, установил в сборе балку от переднеприводного автомобиля, в частности это балка от VW Golf III и сделал механизма ручного тормоза.

Но многие, при постройке самодельного прицепа к мотоблоку своими руками, выходят из своих возможностей и устанавливают оси/ цапфы и ступицы от автомобилей, которые или уже есть в наличии, или можно не дорого купить на разборках, ну, или бесплатно взять у друзей.

Естественно, что в тот момент многие о наличии тормозных механизмов даже не задумаются, а вот уже потом начинают задумываться и придумывать, как же при необходимости остановить мотоблок с гружённым прицепом.

На самодельные прицепы к мотоблокам устанавливают различные тормозные механизмы: восстанавливают гидравлические тормоза, присоединяются к ручнику, делают систему тяг и делают паровозный тормоз и т.д.

В данной статье, я хочу показать самодельные тормоза своими руками на самодельный прицеп к мотоблоку, сделанный к мотоблоку моего товарища.

Итак, ось прицепа сделана из трубы, в трубу вставлены самые распространённые и недорогие б/у передние цапфы со ступицами от классики ВАЗ, на ступицы одеты б/у задние тормозные барабаны всё от той же классики ВАЗ. так как посадочные размеры идентичные.

Тормозные барабаны взяли сознательно именно от ВАЗ 2101-07, потому что они имеют самый большой диаметр из всего семейства ВАЗ, что положительно сказывается на уменьшении усилия и эффективности тормозов в целом.

Также были взяты б/у две тормозные колодки от ВАЗ 2101-07, в результате все детали и узлы практически обошлись даром, потому что если разобраться, все эти вещи есть у каждого в гараже или у знакомых и валяются без дела.

Далее с помощью системы тяг и рычагов, тормозные колодки были установлены на самодельный прицеп к мотоблоку.

Тормозные колодки вставили в тормозные барабаны и прижали их впереди по ходу прицепа поперечной тягой, после чего приварили поперечную тягу к тормозным колодкам, далее от поперечной тяги по центру приварили основную тягу присоединив её к педали тормоза установленного на дышле прицепа.

Дополнительно кинули две распорные тяги к центральной и поперечной тяги тормоза.

Над и под поперечной тягой тормоза, приварили направляющие, по которым в последствии будет передвигаться при торможении поперечная тяга, эти направляющие нужны для того, что бы тормозные колодки при торможении не прокручивались вместе с тормозным барабаном и оставались в своём рабочем положении.

Самодельный тормоз на самодельный прицеп к мотоблоку видео.

Такие самодельные тормоза можно делать с любыми ступицами, на которые можно одеть тормозные барабаны: жигули, москвичи, запорожцы, волги, уазы.

Если есть какие либо вопросы или дополнения, прошу не стесняться и писать в комментарии.

Похожие патенты RU2402477C2

название год авторы номер документа
ТОРМОЗ ДЛЯ НАКЛОННОГО ЛЕНТОЧНОГО КОНВЕЙЕРА 2007 RU2350542C1
Промежуточный привод ленточного конвейера 1976
  • Жариков Виктор Сергеевич
  • Мышковский Константин Павлович
  • Лягушев Геннадий Степанович
SU611821A1
САМООЧИЩАЮЩИЙСЯ КРУТОНАКЛОННЫЙ ЛЕНТОЧНЫЙ КОНВЕЙЕР 2005 RU2279393C1
НАКЛОННЫЙ ЛЕНТОЧНЫЙ КОНВЕЙЕР 1997 RU2130888C1
НАКЛОННЫЙ ЛЕНТОЧНЫЙ КОНВЕЙЕР 2008 RU2366602C1
НАКЛОННЫЙ ЛЕНТОЧНЫЙ КОНВЕЙЕР 1999 RU2159205C1
Устройство для улавливания ленты конвейера в случае ее обрыва 1988
  • Козлов Евгений Михайлович
  • Глебов Владимир Сергеевич
  • Тарасов Юрий Дмитриевич
SU1590423A1
Устройство для промежуточной разгрузки ленточного конвейера 1990 SU1708719A1
ВАКУУМ-ЛОВИТЕЛЬ КОНВЕЙЕРНОЙ ЛЕНТЫ 1999 RU2167095C2
УСТРОЙСТВО ДЛЯ ЗАТЯЖКИ ТОРМОЗНОЙ ЛЕНТЫ НА ШКИВЕ 2002
  • Крыжановский Евстахий Иванович
  • Вольченко Н.А.
  • Петрина Дмитрий Юрьевич
  • Вольченко Дмитрий Александрович
  • Смага Игорь Богданович
RU2224925C2

Техническое обслуживание и ремонт тормозной системы автомобиля. Как устроена тормозная система

Считается, что тормоза придумали трусы. Однако, без них на дорогах делать нечего – это как минимум опасно для других участников движения.

Поэтому очень важно держать данную систему в исправном состоянии. Как и любые другие узлы в автомобиле, тормоза следует регулярно обслуживать

Давайте рассмотрим, как можно осуществить несложный самостоятельный ремонт тормозной системы автомобиля в случае поломок.

Что собой представляет данная система?

В целом данная система, вне зависимости от вида, состоит из двух базовых узлов – механизмов, которые тормозят колеса и привода.

Посредством механизмов обеспечивается тормозной момент, за счет которого можно снижать скорость или полностью останавливаться. В большинстве авто это механизмы фрикционного типа, установленные на колесе.

Элементы могут различаться по типу и материалу фрикционной части – можно выделить дисковые и барабанные.

Особенности устройства и работы дисковых тормозов

Такой механизм представляет собой суппорт с как минимум одним поршнем и цилиндром. Также в составе имеется диск. На автомобилях экономкласса суппорт, как и дисковые тормоза, установлен только на передних колесах.

Суппорт установлен обычно на поворотных кулаках передних ведущих колес. В каждом суппорте установлено по две колодки. Они имеются с каждой стороны от тормозного диска. При вращении колеса вращается и диск.

Когда водитель нажимает на педаль, то под действием гидравлической рабочей жидкости или воздуха в случае с пневматическими системами, поршень суппорта прижимает колодки к диску.

Устройство дисковых тормозов очень простое, но сами по себе они очень эффективны. Техническое обслуживание и ремонт тормозной системы также несложное. Обслуживание включает в себя замену колодок, а также смазку специальными смазками подвижных механизмов суппорта.

Барабанные тормоза

Эти тормозные механизмы устроены сложнее дисковых. И несмотря на то что механизм этот достаточно старый, даже современные производители оснащают им автомобили ввиду его низкой себестоимости.

Колодки в процессе работы под воздействием привода и рабочей жидкости прижимаются к обратной стороне вращающегося барабана. Обычно барабанными механизмами оснащают задние оси автомобилей экономкласса.

Процесс торможения осуществляется посредством силы трения, которая возникает между фрикционной накладкой колодки и барабаном. При отпускании педали посредством стяжных пружин колодки встают в свое изначальное положение и торможение прекращается.

Виды тормозных систем по типу привода

Можно выделить два типа привода – это гидравлические и пневматические, где в качестве рабочего тела применяются жидкости и воздух. Есть и механические тормозные системы. Давайте рассмотрим, как устроена тормозная система гидравлического типа легкового авто.

Конструкция привода с рабочим телом в виде жидкости включает в себя непосредственно педаль тормоза, вакуумный усилитель, ГТЦ, а также рабочие цилиндры. Кроме того, в устройстве имеются трубопроводы и шланги.

Тормозная система заполнена жидкостью. При нажатии на педаль оказывается воздействие на вакуумный усилитель, который затем создает определенное усилие в ГТЦ. Поршень ГТЦ продавливает жидкость через систему трубопроводов к колесным поршням.

Важно

Давление в тормозной системе за счет этого растет, и срабатывают механизмы. При снижении скорости давление в контурах может доходить до 15 МПа.

После окончания процесса торможения педаль уходит в обычное положение, давление в контурах снижается, поршень в ГТЦ также перемещается в его исходное положение. Жидкость из трубопроводов в системе возвращается в ГТЦ.

В устройстве пневматической системы имеются: компрессор, ресивер, педаль и клапан, камеры с системами регулировки давления воздуха в тормозной системе, а также барабаны. Ввиду большой массы подобных систем, они встречаются только на грузовых авто. Неисправности зачастую связаны с неудовлетворительной работой компрессора, осушителя воздуха, чрезмерным накоплением масла и воды в ресивере.

Параметры

Геометрия

Drum radius

Радиус барабана связывается с поверхностью. Параметр должен быть больше, чем нуль. Значением по умолчанию является .

Wrap angle

Свяжитесь с углом между гибким поясом и вращающимся барабаном. Параметр должен быть больше, чем нуль. Значением по умолчанию является .

Трение

Viscous friction coefficient

Значение вязкого коэффициента трения в барабане пояса связывается с поверхностью. Параметр должен быть больше, чем или равным нулю. Значением по умолчанию является .

Temperature

Массив температур раньше создавал 1D интерполяционную таблицу температурной эффективности. Значения массивов должны увеличиться слева направо. Значением по умолчанию является .

Этот параметр видим только, когда вы выбираете вариант блока, который включает тепловой порт.

Contact friction coefficient

Значение кулонового коэффициента трения в барабане пояса связывается с поверхностью. Значение больше, чем нуль. Если вы не выбираете вариант блока, который включает тепловой порт, значением по умолчанию является .

Если вы выбираете вариант блока, который включает тепловой порт, вы задаете этот параметр как массив. Массив одного размера как массив для параметра Temperature, и значения увеличиваются слева направо. Значением по умолчанию для теплового варианта является .

Angular velocity threshold

Угловая скорость, в которой коэффициент трения в поверхности контакта барабана пояса практически достигает своего установившегося значения. Параметр должен быть больше, чем нуль. Значением по умолчанию является .

Что потребуется?

Чтобы поставить тормоза на прицеп, предварительно нужно обзавестись следующими материалами для их изготовления:

  1. Тормозной барабан с мотоцикла.
  2. Мотоциклетные тормозные колодки.
  3. Спицы мотоциклетного колеса.
  4. Рекомендуется делать прицеп с тормозами на каждое колесо — это позволит избежать проблем при торможении (блок с прицепом не будет разворачивать).

Стоит выделить такие инструменты, которые необходимы для переделки этих тормозов:

  1. Сварочный аппарат.
  2. Пассатижи.

Проточку дисков лучше заказать у профессионального мастера в автосервисе — там есть все необходимое оборудование.

Тормозная система прицепа

Прежде чем выяснить, как сделать тормоза на мотоблок, целесообразно более подробно ознакомиться с подобными элементами. Они представляются необходимыми для любого мотоблока с прицепом, поскольку позволяют быстро остановить движущийся агрегат даже при наличии внушительного груза.

Это позволяет сделать его перевозку безопаснее, что особенно важно при поездках по неровному рельефу с обилием склонов. Для изготовления подобных элементов настоятельно рекомендуется воспользоваться готовыми деталями от различной авто- и мототехники, что позволит значительно упростить задачу

При этом тормозные системы бывают разных типов и далеко не все из них подходят для эксплуатации в конструкции мотоблока.

Не подойдут для решения подобной задачи и тормоза ленточного типа, что обусловлено их небольшой мощностью, а также быстрым износом.

Самым простым и эффективным вариантом, который следует использовать в качестве основы для самодельных тормозов, являются аналогичные детали от старого мотоцикла. Подобные запчасти легко найти, они отличаются доступной стоимостью, что позволяет сделать тормоза на мотоблок без лишних затрат.

При желании можно использовать стояночный тормоз от автомобиля, что позволит без труда останавливаться на склонах даже на длительное время. Однако, процесс демонтажа и последующей установки подобного типа тормоза значительно сложнее, а стоимость выше, что делает данный вариант менее популярным.

Управление системой крайне простое, поскольку идентична стандартным аналогам, применяемым в других разновидностях техники. Торможение осуществляется при смещении рычага, которое приводит к натяжению троса, а для дальнейшего движения потребуется повернуть рычаг в обратное положение.

Как сделать тормоза на прицеп к мотоблоку

Каждый кто сделал самодельный прицеп после первой поездке задает себе вопрос: как сделать тормоза на прицеп к мотоблоку, потому что не возможно затормозить с горы, и Вы рискуете попасть в ДТП.

Если вы захотели поставить на свой купленный прицеп тормоза, или хотите оснастить ими самодельную тележку, имейте ввиду, что тормозная система — это орган агрегата, который почти всегда снимается с легкового автомобиля и немного переделать под новые потребности.

Тормоза тормозам — рознь. Если послушать механиков, то можно услышать о стояночных тормозах, которые плохо тормозят прицеп, когда он нагружен, особенно, если ставить его на склоне. А зачем нам тормоза, которые останавливают прицеп только когда он пуст?

Можно поставить на прицеп ленточные тормоза, но они практически бесполезны и не выполняют своей функции. Я знаю один удачный случай, когда человек приделал своему прицепу для мотоблока тормоза. Но только он сделал их на одно колесо. Хорошо, если у вас есть старый мотоцикл. Снимите с него тормозные колодки и барабан.

Также вам понадобится колесо от мотоцикла. Выбросьте спицы от колеса, избавьтесь от обода. Вам нужен именно металлический барабан. Снимите с диска тягу и трос. Сделайте проточку (если вы не можете. отдайте диск знакомому токарю).

Когда работа с диском будет готова, приступайте к сборке тормоза для мотоблочного прицепа. Оденьте барабан на ступицу. Закрепите её сзади, обмотайте толстой проволокой пространство барабана между его ребрами.

Металлический диск, над которым провели проточку, насаживаем на ось и закрепляем его втулкой. Для того, чтобы диск не проворачивался, возьмите сварочный аппарат и приварите к нему обрезок трубы. Для того, чтобы контролировать тормозную систему, делаем рычаг и подтягиваем к нему трос. В принципе, это все.

Ремонт

Если операции по спуску и подъему грузов выполнялись длительный период, то колодки изнашиваются намного быстрее. В этом случае нужно следить за тем, чтобы работа двух лент, необходимых для торможения, выполнялась одновременно. При неравномерном функционировании нужно выполнить выравнивание. Когда проведена диагностика неполадок, можно приступить к их устранению. Причины неисправности деталей ленточного тормоза можно узнать из руководства по обслуживанию.

Для осуществления ремонтных работ прибор необходимо сначала растормозить устройство так, чтобы лента освободились. Немного расслабить контргайки, а затем потянуть ленты при помощи вращения стяжек. Так обеспечивается одинаковый круговой зазор в 3-5 мм. Он должен находиться между тормозными шкивами и колодками. После этого снова делается затормаживание для того, чтобы зазоры между стаканами пружин и балансиром были одинаковы. Если этот показатель не равен, то тормоз снова расслабляют и подтягивают стяжку с той стороны, где зазор меньше. Это несложно сделать, если опустить противоположную стяжку на такое же расстояние. Когда зазоры одинаковы, можно затягивать контргайки.

Тормозные ленты подлежат замене, если износ колодок составляет более 1 см. При таком показателе нужно снять кожух и убрать оттяжные пружины, приходящее сверху. Теперь можно снять ленты со шкивов, извлечь их наружу. После того как заменили тормозные колодки, выполняются те же действия, только в обратном порядке с последующей регулировкой системы.

Барабанный вал подлежит ремонту, если тормозные шкивы, которые к нему относятся, сильно изношены. Для того чтобы определить, нужно менять эту запчасть или нет, следует выполнить замеры. Когда износ шкивов составляет более 1 см с каждой стороны, то их заменяют на новые. Для ремонта придется демонтировать такие элементы ленточного тормоза, как муфту, гидравлический тормоз и кожух лебедки. Кроме того, расслабляются тормозные ленты для получения доступа к шкивам.

Структура и действие внешнего ленточного тормоза

Ремень может быть стальным, текстильным или кожаным, а также канатом или профилированным ремнем, аналогичным клиновому ремню . Один конец прикреплен к фиксированной точке, а другой конец нагружен грузом, пружиной или тросом, управляемым силой мышц. Это позволяет точно настроить тормозной эффект. В отличие от колодочных тормозов тормозной эффект зависит от направления вращения. Ленточный тормоз практически самоблокируется в одном направлении , что может привести к большим нагрузкам. Зная силу натяжения ремня, можно определить тормозной момент с помощью формулы Эйлера-Эйтельвейна (также: формулы трения каната ).

Обслуживание

Если устройство, на котором стоит ленточный тормоз, эксплуатируются правильно, то долгий ресурс работы ему обеспечен. Однако для того, чтобы не случилась авария, нужно каждую неделю проверять механизмы. Когда изнашиваются колодки тормозных лент, значительно расслабляется ход штока пневмоцилиндра. В этом случае нужно подтянуть ленты и отрегулировать тормозной блок. Еще одно устройство, которое подлежит техническому обслуживанию на ленточном тормозе, – это барабанный вал. Как правило, он работает очень долго, а если тормозные шкивы, примыкающие к нему, изнашиваются, то выполняется замена этой детали.
