Рекомендации по использованию климатического контроля в автомобилях фольксваген

Особенности работы системы контроля климата

Принцип смешивания различных порций потока холодного и горячего воздуха, положенный в основу работы климат контроля и используемый для обеспечения постоянной температуры в салоне, позволяет конструкторам наращивать функциональные возможности системы для повышения комфортных условий нахождения внутри машины. Таким способом была организована полностью автономная система обеспечения микроклимата в салоне вне зависимости от внешних погодных условий. Она может:

  • быстро осушить воздух в кабине в дождливую и холодную погоду, чтобы удалить запотевание стёкол;
  • очистить воздух салона от пыли и дыма в знойном и загазованном городе;
  • дать возможность телу постепенно адаптироваться к прохладе при посадке в салон авто;
  • работать без забора воздуха снаружи.

Простейшая схема климатического контроля построена по принципу обеспечения одинаковой температуры во всём пространстве салона. Такая схема называется однозонной системой обеспечения микроклимата. Существуют более сложные схемы 2-х, 3-х и 4-х зонных систем контроля климата, в которых контроль обеспечивается по отдельным зонам.

Двухзонный климат контроль, его особенности

Двухзонный климат контроль. Водитель и передний пассажир могут выставить свою температуру

Многозонный контроль климата представляет собой систему обеспечения и поддержания разной температуры по зонам – посадочным местам. Наиболее распространённая среди них схема – это система двух зонного климат контроля. В этой схеме имеется возможность установки разной температуры в зоне водительского кресла и в зоне переднего пассажира. Особенностью такой системы является наличие ограничения на максимальную разность температур между соседними зонами контроля. Она обычно небольшая и не превышает 60С. Это значит, что если водитель поставил у себя 30 градусов, то пассажир не сможет выставить у себя меньше 24 градусов.

Трехзонный климат контроль — к двух передним счастливчикам присоединяется третий на заднем сидение

Трёхзонный вариант обеспечения микроклимата позволяет устанавливать различные температуры в трёх зонах:

  • в зоне водителя;
  • в зоне переднего пассажира;
  • в зоне задних сидений.

Четырёхзонный вариант позволяет устанавливать в зоне каждого сиденья свою отличную температуру. Учитывая, что личная машина редко загружается в полном объёме, 3-х и 4-х зонные системы контроля в большинстве случаев не используются по полной программе и являются избыточными. В этих вариантах контроля климата существуют такие же ограничения по градиенту температуры между соседними зонами, как в двухзонном климат контроле. Многозонные системы требуют большего количества воздуховодов, заслонок и датчиков, управляемых отдельным контроллером.

Правила пользования

Как пользоваться климат установкой?

Есть несколько моментов, касающихся использования и обслуживания, которые нужно учитывать, чтобы не допустить поломки КК:

  1. Для выставления необходимой температуры нужно воспользоваться регулятором на центральной консоли, после определения диапазона управляющий модуль все сделает сам.
  2. Если включен режим рециркуляции, то это позволит обеспечить наиболее эффективную работу КК. В данном случае климатическая установка будет функционировать в ждущем режиме, при этом не тратя зря энергию. Но в этом случае многое зависит от собственных предпочтений.
  3. Перед активацией КК, особенно в жаркое время года, всегда проветривайте салон. Благодаря проветриванию вы сможете достичь наиболее оптимального выравнивания уровня температуры в салоне автомобиля и за бортом.
  4. Поскольку в основе работы любой КК лежит кондиционер, это устройство необходимо периодически заправлять. Заправка осуществляется в соответствии с техническим регламентом, но обычно наши соотечественники выполняют эту задачу перед началом летнего сезона. Перед тем, как заправить кондер, нужно убедиться в том, что в нем нет утечек.
  5. Не менее важным моментом в плане обслуживания является очистка КК. Эта необходимость, как правило, возникает в случае появления в салоне неприятного запаха сырости. Принцип очистки заключается в вводе зонда пенного или другого типа очистителя через центральный воздуховод с дальнейшей закачкой пены в него. Закачав пену, нужно подождать около 15 минут, после чего завести двигатель и активировать КК на максимум. В принципе, на этом процедуру очистки можно завершить (автор видео — канал Утро России).

Что лучше – климат контроль или кондиционер?

Большинство новичков из числа автовладельцев часто не различают устройство управления обычного кондиционера от системы управления контроля климата. Тем самым путают эти понятия, которые имеют принципиальные отличия. Изучая работу климат контроля или кондиционера, можно убедиться, что продвинутая интеллектуальная климатическая система имеет ряд преимуществ перед обычным кондиционером:

  • автоматически регулирует и поддерживает установленную водителем температуру в салоне;
  • безопасность для здоровья пассажиров обеспечивается селективной направленностью воздушного потока;
  • производит регулировку не только температуры, но и влажности, предотвращая запотевание стёкол и устраняя духоту в салоне;
  • возможность включения дополнительных функций, например, включение рециркуляции воздуха без забора снаружи, когда он задымлён, или включение освежителя, ароматизирующего воздух.

Выбирая климат контроль или кондиционер, следует учесть, что климатическая система – это дорогая и сложная система, обеспечивающая больший комфорт внутри автомобиля и применяется он практически независимо от сезона. А кондиционер стоит дешевле, более простой в устройстве и в работе, быстрее охлаждает салон, но используется в основном только летом. Длительное его использование может привести к простудным заболеваниям.

Современный климат-контроль

Система климат-контроля предназначена для поддержания оптимальных температурных значений в салонах транспортных средств. Она представлена кондиционером, температурными датчиками и контролирующими уровень влажности, а также отопителем, электронным управляющим блоком, фильтрационной системой.

Главная задача системы — создание в салонах транспортных средств комфортного микроклимата с температурой в диапазоне от +22°С до +25°С и влажности от 65 до 80%.

Как это работает? Датчики оценивают температуру внутри и снаружи автомобиля, вентиляционная система всасывает воздух и разделяет его на два потока: в печку и в кондиционер, далее воздушные потоки смешиваются и заполняют салон, создавая комфортную атмосферу. А теперь самое интересное…

Учитывая, что существенных изменений автопарка (в частности в России и СНГ) под соответствие требованиям Евро 4 и 5 в ближайшее время не произойдёт, а возраст автомобилей сильно моложе не станет, то создание систем «очистки воздуха» вполне актуально и своевременно.

Что это даёт? Очистку воздуха от большинства загрязняющих веществ. Также система имеет расширенный функционал на случай движения в центре городской пробки или пригорода; и там, и там воздух загрязнён, но степень загрязнения разнится.

Можно ли установить вместо кондиционера климат-контроль

Технически замена обычного автокондиционера на автоматизированную климатическую систему, безусловно, возможна, но подобные работы связаны с большим количеством нюансов, о которых мы поговорим позже.

А пока расскажем, в чём заключаются основные отличия между этими системами, поскольку задачи у них одинаковые – обеспечение комфортного микроклимата в салоне автотранспортного средства.

Автокондиционер – устройство, предназначенное для эффективного охлаждения воздуха внутри машины в жаркое время года, а также для поддержания уровня его влажности на приемлемом уровне. Схема его работы в принципе не отличается от таковой у обычных бытовых кондиционеров, но в силу ограниченности объёма автомобиля и дефицита свободного пространства конструктивные отличия всё же имеются, и немалые. Основные части автомобильного кондиционера – это испаритель, компрессор, осушитель, конденсор. Автокондиционер также связан с работой и других устройств автомобиля – вентилятора системы охлаждения и салонного фильтра.

Приводом для всех активных компонентов автокондиционера является силовой агрегат, поэтому при неработающем двигателе кондиционер тоже не функционирует. За охлаждение внутрисалонного воздуха отвечает хладагент, который циркулирует по внутренней магистрали между вышеназванными компонентами под высоким давлением, переходя их одного агрегатного состояния в другое.

Недостатком автокондиционера можно назвать необходимость ручного включения/выключения без возможности осуществить тонкую настройку температурного режима.

Климат-контроль в этом отношении является гораздо более продвинутым устройством, поскольку позволяет производить как охлаждение, так и нагрев воздуха внутри машины, и осуществляет это в автоматическом (программируемом человеком) режиме. Если в кондиционере степень охлаждения регулируется вручную посредством изменения силы подачи воздуха, не имея возможности влиять на его температуру, то в климатической установке этот параметр можно задавать любым (разумеется, в допустимых пределах).

Установив наиболее комфортный для себя температурный режим, водитель может сколь угодно долго поддерживать его, не прилагая к этому абсолютно никаких усилий. Столь же легко осуществляется изменение пары взаимосвязанных параметров влажность/температура.

Регулировка температуры осуществляется посредством включения либо блока кондиционирования, либо перехода в режим работы отопителя. Параметры влажности и температуры отслеживаются соответствующими датчиками, а управление работой климат-контроля осуществляется электроникой. В полуавтоматической разновидности климат-контроля нет возможности запрограммировать силу и направление потока воздуха, но их можно корректировать вручную. В полностью автоматическом КК эти функции тоже можно устанавливать, как и температуру или влажность.

Наличие климат-контроля позволяет водителю абстрагироваться от функций, связанных с контролем за климатом внутри салона. В качестве примера приведём ситуацию, когда один из пассажиров (или сам водитель) открыл боковое окно. В этом случае в салон начнёт проникать более холодный или горячий воздух, устремляясь соответственно вниз или вверх. Возникнут области с различной температурой, и датчики климатической системы уловят расхождение и компенсируют его, обеспечив более мощный поток воздуха в требуемую зону. Как только окно будет закрыто, климат-контроль самостоятельно вернётся в штатный режим работы. Таким образом, никто в автомобиле не ощутит никаких изменений, чего бы не было, будь автомобиль оснащён обычным автокондиционером.

Более того, установки климат-контроля последних поколений могут обеспечивать различные температурные режимы отдельно для водителя, его соседа справа, а также для заднего ряда сидений (а самые продвинутые – для четырёх человек).

Климат-контроль и кондиционер — отличия

У внимательного читателя может возникнуть вопрос: зачем так усложнять систему? Вполне можно обойтись для поездок в холодное время печкой, а летом ограничится кондиционером.

Раньше так и было: каждая из таких систем способна обеспечить комфортный микроклимат в салоне, но только при условии, если внутренние и наружные условия в автомобиле будут оставаться неизменными.

А для движущего объекта, каковым является машина, это в принципе невозможно. Температура наружного воздуха и напор изменяются вместе со скоростью и направлением движения автомобиля.

Двигатель при запуске холодный и постепенно разогревается, кондиционеру необходимо время для выхода на рабочий режим. Все эти факторы при отсутствии автоматики отслеживаются человеком и корректируются вручную.

Основное отличие климат-контроля и кондиционера состоит в наличии системы управления. Она отслеживает, параметры температурно-влажностного режима и регулирует их без участия водителя и пассажиров.

В такой установке кондиционер является одним из компонентов, который выполняет функции охлаждения и уменьшения влажности. Этот поток смешивается с подогретым и на выходе мы получаем комфортные для человека показатели, которые поддерживаются в заданных пределах автоматически.

Материалы для замены

Для установки в автомобиль системы климат-контроля вместо штатного автокондиционера вам потребуются следующие запчасти и материалы:

  • кожух отопителя, который бы соответствовал по своей форме и размерам как климатической установке, так и печке;
  • собственно электронный модуль климат-контроля вместе с панелью управления;
  • датчик солнца и электронное устройство, регулирующее скорость вращения обдувного вентилятора;
  • воздуховод, обеспечивающий сопряжение вентилятора и подлежащего установке регулятора оборотов;
  • клавиши «Эко» и рециркуляции (кнопки штатного автокондиционера работать не будут, поскольку их работа базируется на четырёхконтактной схеме, а у климат-контроля задействована пятиконтактная схема);
  • проводка, которую будет подключать, скрывая её в подторпедном пространстве.

Отметим, что последний пункт важен и ответственен: проводка потребуется не любая, а рассчитанная на определённый тип кузова и трансмиссии (механика, вариатор или АКПП)

Вполне вероятно, что придётся принимать во внимание и год производства автомобиля. В крайнем случае, можно воспользоваться существующей проводкой, но обеспечив подключение требуемых разъёмов (самого климат-контроля, регулятора оборотов вентилятора отопителя, солнечного датчика)

Скорее всего, вам придётся приложить немало усилий, чтобы подобрать все вышеуказанные компоненты для конкретной модели машины.

Особенности системы климат контроля

Сегодня все типы автомобилей оборудуются специальными устройствами, обеспечивающими в салоне благоприятный для водителя и пассажиров микроклимат. Это оборудование известно в мире авто под названием «климат контроль». Современные системы, создающие «погоду» в салоне автомобиля, представляют собой электронный комплекс, управляющий работой обогревателя, вентилятора, кондиционера и системы подачи и распределения воздуха.

Демонстрация работы климат контроля в салоне автомобиля. В данном случае но четырехзонный.

В недавнем прошлом весь климат в кабине создавался одной только «печкой», температура обогрева которой и сила наддува регулировались вручную, и использовалась она только в зимнее время. Летом обходились открыванием окон и форточек. Технический прогресс и рост благосостояния населения внёс весомый вклад в развитие систем обеспечения комфорта в управлении автомашин. Если раньше оборудованием климат контроля оснащались только эксклюзивные или престижные модели класса «премиум», то сегодня такое оборудование стало штатным для всех типов авто.

Однако в зависимости от класса машин система обеспечения климата в салоне имеет существенные различия в принципе работы, комплектации и функциональных возможностях. Нынешние продвинутые климатические системы автомобилей в большой степени автоматизированы. Они включают в себя электронный блок управления климат контролем, который с помощью датчиков, расположенных в разных местах салона, контролирует и регулирует работу кондиционера, обогревателя и фильтрующих элементов.

перед подачей в салон горячий и холодный воздух смешиваются до нужной температуры

Интеллектуальная система учитывает даже температуру наружного воздуха и уровень солнечной радиации. Изменением направления воздушного потока по разным зонам система контроля обеспечивает равномерное распределение тепла и холода по всему объёму, предупреждая простудные заболевания при долгом нахождении в салоне. Основным достоинством такой сложной системы является то, что она не сразу подаёт нагретый и охлаждённый воздух от двигателя и кондиционера в салон, а смешивает их в воздуховодах и распределяет полученную воздушную смесь по салону.

Таким образом, поддержание установленной температуры воздуха в салоне обеспечивается регулированием потока охлаждённого или нагретого воздуха, образующих смесь, и объёма поступающей в салон воздушной смеси. Это достигается использованием различных воздушных заслонок в воздуховодах, изменение положения которых приводит к изменению горячего, холодного и смешанного воздушного потока. Регулироваться положение этих заслонок может автоматически от блока управления климат контролем по сигналам датчиков или вручную.

Система климата в авто

Сразу отметим, что автокондиционер появился на машинах намного раньше климата. Решение является проверенным временем, относительно простым и надежным. При этом основной функцией кондиционера является охлаждение воздуха. Нагрев воздуха осуществляет печка в автомобиле. В свою очередь, климат-контроль позволяет создать и автоматически поддерживать микроклимат в салоне, при этом от водителя потребуется минимальное участие.

Чтобы было понятнее, кондиционер автомобиля фактически является установкой для охлаждения воздуха. В конструкции имеются патрубки, компрессор, испаритель и т.д. Если просто, в герметичную систему кондиционирования закачан фреон (хладагент), который циркулирует по трубкам и радиаторам благодаря работе компрессора. В свою очередь, наружный воздух нагнетается вентилятором, контактирует с радиатором (испарителем), внутри которого циркулирует фреон, и охлаждается.

Кондиционер, точнее, компрессор, работает только тогда, когда двигатель заведен. Дело в том, что компрессор кондиционера в авто приводится от ДВС. Обычно водитель сам включает и выключает кондиционер. Для регулировки температуры потока (например, чтобы кондиционер не дул слишком холодным воздухом) приходится смешивать холодный воздух от кондиционера и теплый воздух от радиатора печки. Делается это механическими регуляторами. При этом точного регулирования по температуре добиться не удается.

Теперь рассмотрим, что такое климат-контроль. Конструктивно это все тот же кондиционер с компрессором, патрубками и т.д. Однако климат-контроль оснащен большим количеством датчиков и электронной системой управления климатом (блок климата). Фактически, климат-система позволяет точно выставить необходимую температуру вплоть до градуса, после чего автоматически поддерживается заданная температура воздуха.

Если иначе, климат контроль – это автоматическая климатическая система (кондиционер и печка одновременно), оснащенная группой датчиков контроля за температурой, влажностью и т.д. Электронный блок анализирует информацию датчиков и активирует компрессор кондиционера или отопитель, перемещает заслонки воздуховодов, распределяет потоки теплого и холодного воздуха по салону и т.д.

Рассмотрев климат контроль, что это такое и как работает, можно понять, что водитель имеет возможность быстро выставить комфортный режим. Фактически, управление климатом сводится к выставлению температуры в салоне. Более того, развитые системы даже позволяют создать раздельный климат (например, двухзонный климат контроль), когда из дефлекторов ближе к водителю температура выдуваемого воздуха одна, тогда как из дефлекторов в зоне пассажиров другая.

Как видно, климат контроль и кондиционер по ряду элементов похожи конструктивно, однако системы абсолютно разные. Само собой, климатическая система на базе климат-контроля обеспечивает более высокий уровень комфорта, она проще и удобнее, управление климат контролем фактически требует только выбора комфортной температуры и зоны обдува. Особенно комфортным климат можно считать в том случае, если речь идет не о простом однозонном климате.

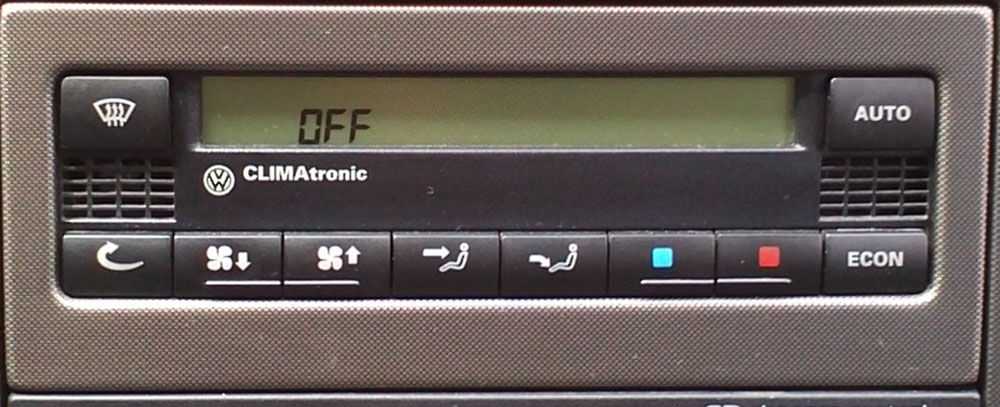

Отклонения от режима AUTO

В большинстве случаев параметры, установленные в автоматическом режиме по умолчанию, являются оптимальными для водителя и всех находящихся в транспортном средстве пассажиров, независимо от времени года. Но в некоторых случаях может потребоваться корректировка стандартных значений режимов работы климатической системы, для чего и предназначены клавиши управления устройством. Внося подобные изменения, следует помнить, что они будут действовать и далее, то есть при каждом включении Климатроника он начинает работать в режиме AUTO с новыми пользовательскими установками.

Нажатие кнопок 11/12 позволяет регулировать скорость вращения вентилятора, то есть мощность потока воздуха, проникающего в салон. Визуально отследить текущую скорость работы вентилятора можно на дисплее с помощью пиктограммы 2.

Нажатие клавиши 1 позволяет добиться следующих результатов:

  • отключить режимы рециркуляции и ECON;
  • поддерживать в сухом состоянии лобовое и все четыре боковых стекла, препятствуя их запотеванию;
  • увеличить эффективность избавления переднего стекла от наледи и запотевания (если, к примеру, в автомобиль сели новые пассажиры с мокрой или влажной одеждой).

Кнопка 10 отвечает за включение режима рециркуляции, который будет отображаться на дисплее загоранием пиктограммы 5. Для отключения режима рециркуляции достаточно нажать кнопку 1. Данный режим будет полезным, если движение автомобиля происходит по пыльной грунтовой дороге, или если на определённом участке движения снаружи имеются неприятные запахи (задымлённость, запах гари). Кроме того, использование режима рециркуляции поможет быстрее и эффективнее остудить (нагреть) воздух, поскольку в данном режиме он циркулирует по замкнутому контуру, быстрее нагреваясь или остужаясь.

Применение режима рециркуляции накладывает определённые ограничения на водителя и пассажиров – в частности, курить в этом случае крайне не рекомендуется, поскольку табачный запах осядет в испарителе Климатроника, и на протяжении достаточно длительного времени будет проникать в салон. Избавиться от него будет крайне сложно – во многих случаях бывает проще установить новый испаритель. Кнопки 13/14 позволяют изменять направление обдува. Допускается использование кнопок 1/13/14 одновременно и в разных комбинациях.

Кнопка 17 ответственна за отключение кондиционера. При работе в данном режиме климат–контроль осуществляет только подогрев воздуха, без его охлаждения. Это позволяет быстрее достигнуть заданного температурного показателя и по возможности поддерживать его без задействования кондиционера, то есть, экономя топливо. Кнопка 1 отключает режим ECON. Отметим, что при работе в экономном режиме температура внутри транспортного средства будет равной или выше забортной температуры.

Изменять температуру внутри салона можно с помощью кнопок 15/16. Имеется возможность включения одновременно режимов рециркуляции и экономного – для этого сначала нужно нажать кнопку 10, а затем нажатием клавиши 17 включить режим ECON. Принудительно выключить климат-контроль можно клавишей 11, которую нужно нажать и удерживать до тех пор, пока на дисплее в правом углу (там, где горит FUTO), не появится слово OFF. Производитель рекомендует выключать Климатроник в исключительных случаях (если, к примеру, обнаружены сбои в работе системы).

Отметим, что управление климат-контролем автомобиля Фольксваген Поло (как и других моделей с Климатроником) имеет следующую особенность: любые изменения режима работы климатической системы можно отменить, нажав кнопку 9. Но если вы что-либо поменяли, а затем выключили зажигание, вернуться к прежним параметрам уже не удастся – их придётся устанавливать вручную, а чтобы они запомнились – не менять их до остановки автомобиля и выключения зажигания. Многие автовладельцы на первых порах забывают об этой особенности.

Как правильно пользоваться климат-контролем?

Общая последовательность управления климатической установкой:

  1. Включить установку при помощи отдельной кнопки или регулятора скоростей вентилятора.
  2. Установить требуемую температуру. Большинство систем позволяют выставлять температуру с шагом 0,5 ºС. Допустимая разница между зонами составляет в лучшем случае 4-5 ºС.
  3. При ручном режиме принудительно включить кондиционер и выставить частоту вращения вентилятора.
  4. Для включения автоматики требуется нажать на кнопку «Auto». Дальнейшее регулирование интенсивности потока воздуха и распределение его по салону установка возьмет на себя.
  5. Если владелец мало использует климатическую установку, то рекомендуется профилактическое включение кондиционера раз в месяц на 10-15 минут.

Ниже приведен образец блока управления двухзонным климат-контролем с описанием функций кнопок и переключателей:

  • 1 — клавиша управления компрессором кондиционера;
  • 2 — ступенчатый регулятор системы водителя;
  • 3 — рукоятка изменения температуры воздуха, подаваемого на место водителя;
  • 4 — автоматический режим работы;
  • 5 — сверху расположена кнопка подачи потока на уровень груди, ниже — в район головы, еще ниже — к ногам;
  • 6 — увеличение числа оборотов крыльчатки вентилятора;
  • 7 — рукоятка изменения температуры воздуха, подаваемого на место пассажира;
  • 8 — ступенчатый регулятор системы обогрева сидения пассажира;
  • 9 — максимальный обдув лобового стекла;
  • 10 — обогрев заднего стекла;
  • 11 — уменьшение числа оборотов крыльчатки вентилятора;
  • 12 — рециркуляция воздуха в ручном или автоматическом режиме;
  • 13 — управление электрическим обогревом руля.

Назначение кнопок климат-контроля

На блоке управления могут иметься дополнительные кнопки и табло:

  • индикация температуры воздуха в зоне водителя и пассажира;
  • включение электрического ;
  • подача воздуха от автономного отопителя.

Особенности эксплуатации климат-контроля летом

Летняя эксплуатация устройства имеет ряд особенностей:

  1. Не рекомендуется выставлять значение температуры климат-контроля ниже 10 ºС внешней среды. Это связано с риском простудных заболеваний из-за переохлаждения организма.
  2. Перед запуском климатической установки рекомендуется проветривать салон. Это снижает температуру воздуха и ускоряет охлаждение.
  3. Для ускорения процесса охлаждения используется режим рециркуляции воздуха.
  4. Не рекомендуется открывать окна после охлаждения салона, поскольку датчики фиксируют изменение температуры и нагружают компрессор.

Особенности эксплуатации климат-контроля зимой

Особенности использования системы в зимнее время:

  • из-за возможности образования льда и конденсата на заслонках не рекомендуется изменять потоки воздуха до прогрева салона;
  • периодически включать компрессор кондиционера для профилактики резиновых уплотнений магистралей хладагента.

Алгоритм замены автокондиционера на систему климат-контроля

Сразу предупреждаем, что предлагаемый нами алгоритм действий носит обобщающий характер и содержит последовательность действий, состав и порядок которых могут несколько различаться в зависимости от марки/модели транспортного средства.

Знания алгоритма, как поменять кондиционер на климат-контроль, недостаточно – от вас также потребуется умение работать как со слесарным инструментом, так и способность разбираться с электрическими компонентами, а также немалая толика инженерной смекалки при решении определённых задач.

Первая задача, которую вам придётся решить, – демонтировать торпеду, поскольку большинство устройств, связанных с работой климатических систем, расположено именно здесь.

Затем нужно будет снять сам автокондиционер, части которого расположены как в салоне, так и в моторном отсеке.

Система климат-контроля автомобиля

Третий этап, который определённо можно назвать самым сложным и трудоёмким – прокладка проводки и её подключение к компонентам климат-контроля. Если используется электропроводка штатного автокондиционера – потребуется правильная врезка всех требуемых разъёмов.

В обоих случаях придётся столкнуться с большим количеством проводов, разобраться в которых будет достаточно сложно, а любая ошибка чревата в лучшем случае неработоспособностью климатической установки.

Итак, перейдем к описанию, какие провода подключать в 22-контактному разъёму климат-контроля и к другим его компонентам:

  • проводок красного цвета направляем к блоку предохранителей, соединяя его с проводом такого же цвета;
  • коричневый проводок соединяем с кнопкой аварийной остановки (там тоже имеется провод аналогичного цвета);
  • третий по счёту провод остаётся незадействованным;
  • четвёртый провод (чёрный) коммутируем с четырнадцатым контактом блока предохранителей;
  • провод красно-синего цвета ответственен за подключение климат-контроля к ЭБУ (с таким же по цвету разъёмом);
  • проводок коричнево-белого цвета соединяем с аналогичным, идущим к колодке сервопривода красного цвета (или, как вариант, с проводком диагностического разъёма OBD);
  • сине-коричневый проводок соединяем с солнечным датчиком;
  • бело-коричневый направляем на разъём такого цвета, расположенный на электрорегуляторе автокондиционера;
  • жёлто-серый провод соединяем со вторым разъёмом клавиши рециркуляции;
  • десятый проводок направляем на свободный контакт клавиши «Эко»;
  • одиннадцатый оставляем незадействованным;
  • чёрный двенадцатый проводок идёт на замок зажигания;
  • жёлто-чёрный коммутируем с аналогичным по цвету разъёмом клавиши рециркуляции;
  • бело-чёрный соединяем с разъемом идентичного цвета на клавише «Эко», старый провод отсоединяем;
  • пятнадцатый проводок (тоже бело-чёрного цвета) коммутируем с отсоединённым проводом кнопки «Эко»;
  • фиолетово-коричневый проводок соединяем с разъемом ЭБУ, расположенным в моторном отсеке (на круглом белом разъёме, находящемся возле АКБ);
  • серо-жёлтый провод коммутируем с чёрным разъёмом клавиши включения печки;
  • чёрно-синий – соединяем с идентичным по цвету разъёмом печного вентилятора;
  • проводок синего цвета коммутируем с синим проводом, находящимся на разъёме БК;
  • бело-чёрный проводок ответственен за работу солнечного датчика, обеспечиваем соответствующее его подключение;
  • жёлто-серый 21-й проводок идёт на свободный контакт клавиши «Эко»;
  • последний, 22-й провод не используется.

Разобравшись с разъёмом климат-контроля, можно переходить к подключению печного вентилятора. Два провода мы уже использовали на предыдущем этапе. Осталось направить красный проводок на блок предохранителей, а коричневый соединить с разъёмом такого же цвета, оставшимся от прежнего вентилятора печки.

На этом электрическая часть работ по замене автокондиционера на климат-контроль завершена. Осталось установить на штатное место торпеду, после чего можно приступать к перепрошивке ЭБУ. Эту операцию следует поручить профессионалам, поскольку для её выполнения потребуется дорогостоящее оборудование вместе со специализированным программным обеспечением и, разумеется, сама прошивка, которая при неправильном выборе не обеспечит нормальную работоспособность климатической установки.
