6 признаков оценки состояния двигателя по свечам зажигания

Как выглядят нерабочие свечи

Работа в агрессивной среде при высокой температуре изменяет детали двигателя.  Поэтому для диагностики свечей зажигания по внешнему виду нужно иметь навык и обладать объемом знаний о функционировании систем и механизмов в автомобиле.

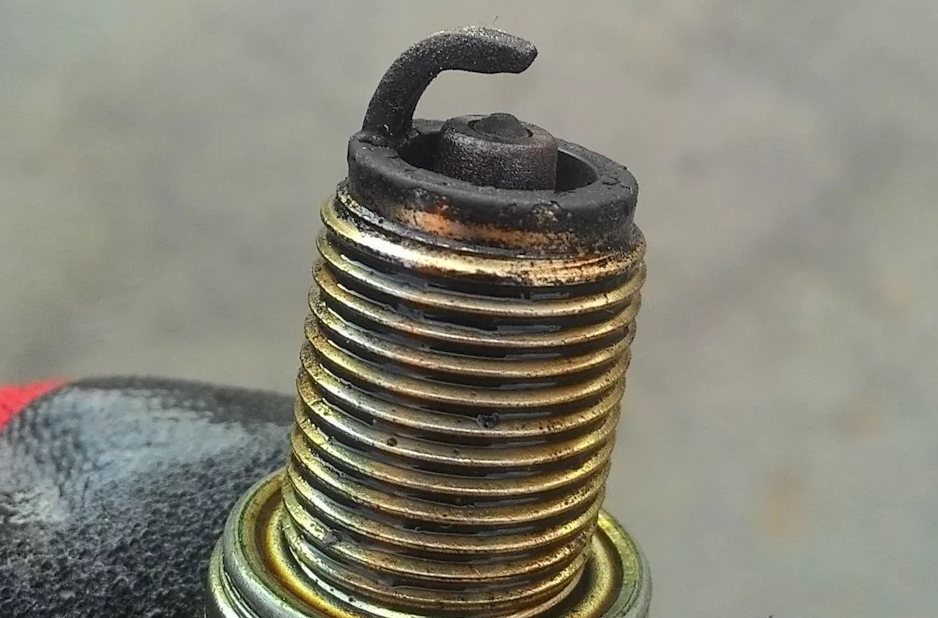

Сажевый черный налёт

Бархатистые наслоения черного цвета сигнализируют о неполном сгорании бензина. Они оседают равномерным слоем на поверхности, находящейся внутри цилиндра. Перенасыщенность несгоревших углеводородов вызывается либо переобогащенной питательной смесью, либо нарушениями в искрообразовании. Также причиной может быть загрязнение воздушного фильтра или неотрегулированная воздушная заслонка.

Равномерный нагар кофейного цвета толщины в микронах— показатель оптимальной работы системы питания, указывающий что свечи зажигания функционируют штатно.

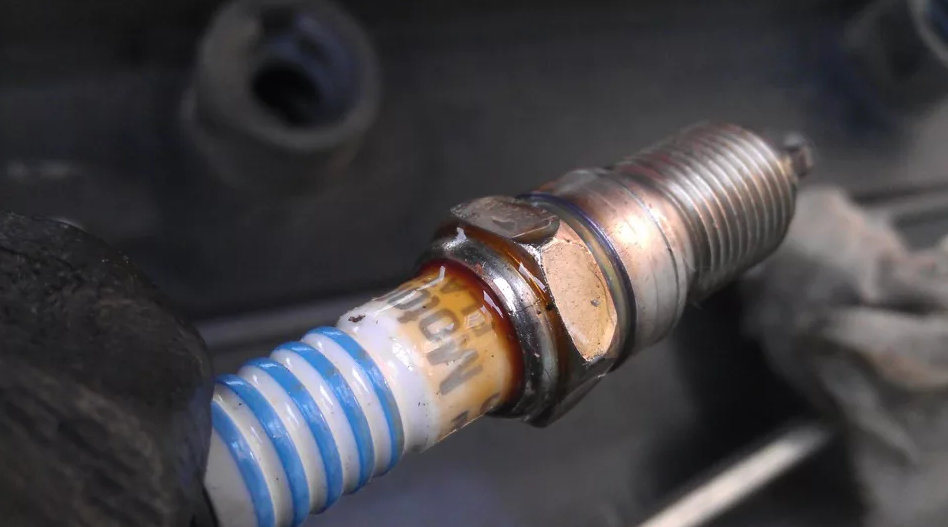

Масляные потеки

Следы назакоксованного масла (чаще в резьбовой части) означают, что система смазки работает неудовлетворительно.

Причинами могут быть:

  • износ маслоотражательных колпачков клапанов;
  • переизбыток масла в двигателе;
  • износ маслосъемных и компрессионных колец;
  • выработка цилиндров поршневой группы.

Транспортное средство, оснащенное турбокомпрессором может загрязнять свечи из-за дефектов компрессора.

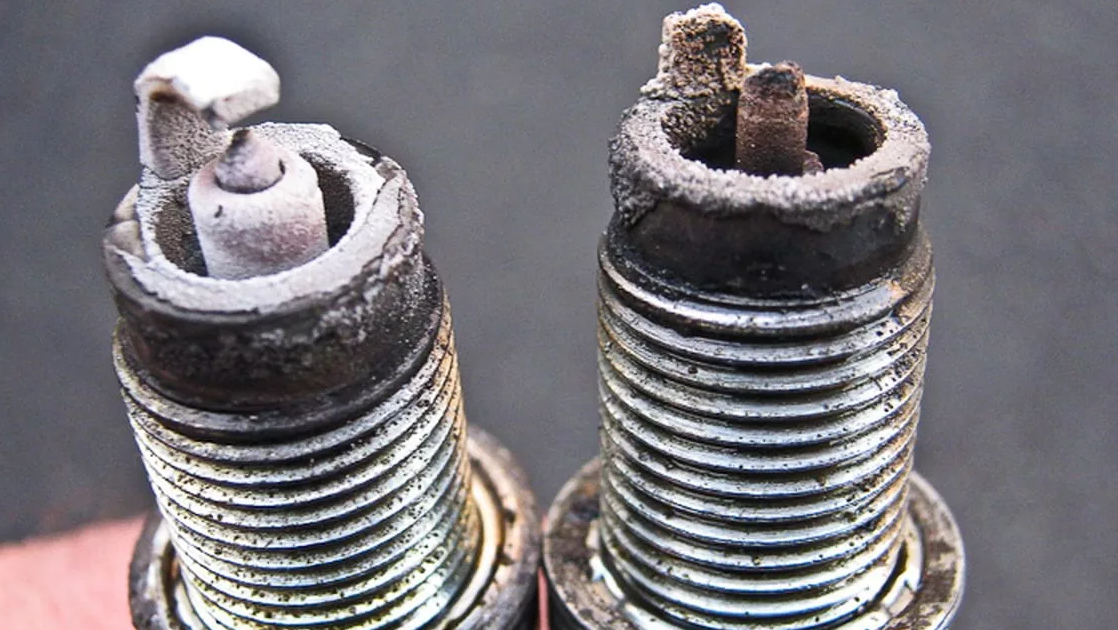

Шлаковые и блестящие отложения

Матовый нагар различных цветов сигнализирует о сгорании присадок, добавленных в топливо с превышением нормативов. Кирпичный оттенок вызывается ферроценовыми отложениями, желто-коричневый — тетраэтилсвинцом. Они приводят к образованию токопроводящего налета, блокирующего образование искры и необходимости замены свечи.

Окалина белесого цвета равномерной толщины свидетельствует о перманентном перегреве двигателя.

Шлаковые отложения из частичек горюче смазочных материалов

Загрязнение юбки смесью бензина, полусгоревшего масла в виде бугристых зольных наростов вызывается изношенностью деталей поршневой группы. Наличие металлических вкраплений в этих отложениях — признак механических разрушений клапанов, межкольцевых перегородок цилиндра. В этом случае ремонт неизбежен из-за возрастающего расхода топлива.

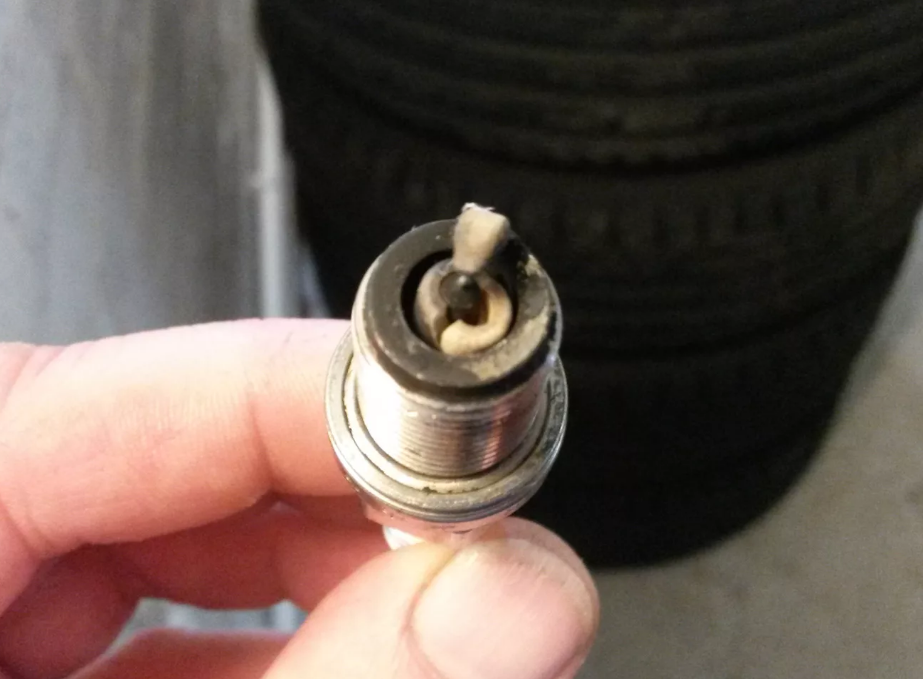

Оплавленный электрод

Термические деформации металлического электрода появляются в результате перегрева цилиндра и возникновения калильного зажигания. Оно вызывается неправильным выбором типа свечи либо приготовления переобедненной бензиново-воздушной смеси карбюратором или неисправностью датчиков (на двигателях с принудительным впрыском). К подобным повреждениям приводит незапланированный подсос воздуха в коллектор.

Повышенная изношенность электрода, непригодность заземляющего элемента

Признаком, что пора менять свечу, являются дефекты в виде скругления кромок в центральной и боковой частях электродов. Они увеличивают электродный зазор и препятствуют рекомендованному искрообразованию. Коррозия электродов и заземляющего элемента установкой свечи с низким калильным числом или ее регулярным перегревом.

Поврежденный разъем

Изношенность в зоне контакта с высоковольтным проводом определяется визуально по подгораниям или пробоям. Причинами неисправности являются превышения предельных сроков эксплуатации или постоянный сильный перегрев. Исправляется заменой изношенных деталей.

Разрушения на изоляторе

Алюмооксидная керамика предохраняет электрод от замыкания. Его форма симметрична для предотвращения поверхностного пробоя под воздействием блуждающих токов. Любое видимое глазом повреждение изолятора — признак неисправности свечей зажигания. Она выбраковывается. Скрытные повреждения могут быть выявлены по пятнам сажи или закоксованной эмали на гладкой блестящей поверхности.

Нормой считают незначительное потемнение из-за коричневого налета из естественных отложений микрочастичек горюче-смазочных материалов.

Частые перегазовки разогревают изолятор и приводят к образованию токопроводящего стеклоподобного покрытия, что безвозвратно портит свечу.

Калильное число и «самоочищение»

Температурные процессы в камерах сгорания различных моделей двигателей имеют некоторые отличия. Для оптимальной работы свечи в каждом конкретном двигателе, предусмотрена их сертификация по показателю теплоты сгорания – калильного числа. К примеру, на Форд Фокус оно составляет 7 и прописано в маркировке PFR7S8EG, после PFR, относятся к классу «холодных», применяемых на двигателях с повышенной компрессией и степенью сжатия, для топлива с высоким октановым числом.

Свечи имеют свойство «самоочищения», которое предусматривает, при температуре выше 450 С градусов, сгорание образовавшихся частиц сажи. Этот эффект оказывает положительное воздействие на продолжительность, качество работы и отсутствие неисправностей. В результате таких действий, как:

Продолжительная работа двигателя на холостых оборотах. Длительное движение без нагрузки на оборотах, не превышающих 2500 в минуту. Частые поездки на расстояние менее 50 км в щадящем режиме.

Самоочищение не происходит и результат – неисправность мотора не заставит себя долго ждать. Повысится расход топлива, снизится мощность, появятся провалы и перебои в работе двигателя. Свечи не любят бережный режим эксплуатации и требуют периодического драйва и нагрузок.

Состояние двигателя по цвету свечей зажигания

Исправность мотора и свечей зажигания определяется по цвету налета, который присутствует на электродах. Мы не будем описывать все возможные варианты диагностики состояния двигателя по цвету свечей зажигания, так как это тема большой отдельной статьи. Отметим только, что рабочая свеча в норме имеет светлый серовато-коричневый налет.

Появление на электроде черной сухой копоти указывает на необходимость проверки топливной системы ДВС. Такие отложения формируются в случае работы мотора на сильно обогащенной смеси. Свечу зажигания в этом случае можно очистить и вкрутить обратно в двигатель для дальнейшего использования.

Наличие на электроде свечи зажигания налета белого цвета с отблеском является свидетельством перегрева свечей зажигания. Это может происходить как по причине неправильного подбора свечей зажигания по калильному числу, так и в результате перегрева мотора или самой свечи. В последнем случае следует осуществить проверку величины зазора электрода. Использовать повторно свечи с белым налетом нельзя, потребуется обязательная замена.

Установка очищенных или новых свечей зажигания в двигатель на начальном этапе производится руками. Другими словами, свечи нужно «наживить» от руки, то есть аккуратно ввернуть в свечные колодцы без использования ключа. Если свеча легко вкрутилась по резьбе, тогда элемент можно довернуть ключом до момента контакта конической части с головкой блока цилиндров.

Помните, при закручивании свечей зажигания крайне желательно точно соблюдать момент затяжки, который указан в технической документации для конкретного типа двигателя! Перетяжка свечи зажигания может привести к необходимости последующего ремонта ГБЦ и другим последствиям. Что касается слабо закрученных свечей, недокрученная свеча зажигания может вызвать сбои в работе ДВС.

Диагностика и ремонт инжекторных двигателей – кратко о самом устройстве

Но вначале остановимся на том, что собой представляет инжекторный двигатель. Чем он отличается от карбюраторного? Основное отличие заключается в системе подачи воздушно-топливной смеси. В прежних двигателях топливная смесь засасывалась непосредственно через карбюратор, где осуществлялось дозирование составляющих, и далее происходило смешивание бензина с воздухом. При этом из-за несовершенства конструкции двигатель терял до 10 % мощности.

В инжекторном (или впрысковом) двигателе топливо поступает в камеру сгорания путем принудительного впрыска под высоким давлением через форсунки. Дозирование и контроль количества поступающего горючего осуществляет электроника. В результате уменьшается уровень вредных выбросов в окружающую среду, а также существенно увеличивается мощность двигателя, улучшаются его эксплуатационные характеристики, и снижается расход топлива.

Достоинства инжекторных систем:

  • точная дозировка подачи горючего;
  • за счет оптимизации состава воздушно-топливной смеси существенно меньше становится уровень токсичности выхлопных газов;
  • улучшаются динамические характеристики автомобиля, инжекторная система корректирует подачу топлива в зависимости от нагрузки;
  • применение впрысковой системы ведет к увеличению мощности двигателя более чем на 7 %.

Методы проведения диагностики двигателя

Перечень применяемых инструментов и методик при диагностике силовых агрегатов весьма велик. Каждая методика состоит из строго последовательного набора этапов. Некоторые из них доступны для самостоятельного использования, другие же доступны только в профессиональных автомастерских. Перечислим основные способы диагностики двигателя.

1. Визуальная диагностика

Некоторые проблемы видны невооруженным глазом. Осмотрев двигатель, уже можно сделать определенные выводы о его состоянии.

Самые распространенные примеры:

  • Пятна и подтеки масла указывают на износ прокладки, слабое крепление крышки клапанов, а также могут быть следствием более серьезных проблем.
  • У бензиновых двигателей сильная вибрация, троение двигателя иногда свидетельствует о неисправности свечей зажигания. Свечи выкручивают и осматривают. Наличие нагара на свече позволяет с высокой долей вероятности определить виновника проблемы.
  • Механические повреждения датчиков и обрыв их проводов можно обнаружить при визуальном осмотре подкапотного пространства автомобиля.

Таким образом, визуальный осмотр двигателя есть первейший и самый доступный этап его диагностики. Такой способ еще называют безразборной проверкой. Также работу двигателя проверяют на слух – не должно быть посторонних стуков, скрежета и других шумов. Если необычные звуки сопровождают работу ДВС, то это чревато как минимум регулировкой зазоров клапанов, а в особо запущенных случаях может вылиться в проведение капитального ремонта мотора.

2. Самодиагностика системы

Автомобили, выпускаемые в настоящее время, имеют развитые системы диагностики. Данные системы предоставляют данные обо всех ошибках блока электронного управления. Анализ этих сбоев позволяет определить состояние двигателя. Ошибки выводятся на экран бортовой компьютерной системы или зашифрованы с помощью последовательности миганий индикатора Check Engine.

Каждый производитель автомобилей по-своему организует доступ к системе самодиагностики двигателя. В одном случае нужно соединить между собой определенные контакты диагностического разьема OBDII и проехаться, в другом произвести повороты ключа зажигания в несколько этапов и нажатие педалей. Такая информация по конкретной модели автомобиля доступна на различных тематических форумах в сети Интернет.

3. Компьютерная диагностика

Этап компьютерной диагностики требует наличия специального сканера. Данный девайс опрашивает ЭБУ и считывает все ошибки двигателя, которые когда-либо были зафиксированы. Такие сканеры могут еще определить настоящий пробег машины, если скрутка километража произведена дилетантом. Опытные специалисты знают все нюансы фиксации пробега в каждом конкретном авто и проведут отмотку километров так, что обнаружить это не сможет уже никто.

Торговая сеть сегодня предлагает большой выбор сканеров. При ограниченном бюджете можно вполне найти недорогую модель. Она позволит выполнить хорошую диагностику двигателя. Но некоторые проблемы такие сканеры все же не могут обнаружить.

Более дорогие и качественные автосканеры снабжены функцией мотор-тестера. С помощью данной опции производится диагностика мотора в разных режимах работы, что позволяет выполнить более тонкий и всесторонний анализ.

На некоторых этапах диагностики применяются также автомобильные осциллографы. Эти приборы, например осциллограф Постоловского, позволяют проверить сигналы с различных датчиков и по их форме вскрыть возможные неисправности двигателя.

4. Диагностика с помощью специальных инструментов

Инструментальную диагностику двигателя можно выполнить самостоятельно. Для этого необходимо наличие следующих приборов:

  • Стробоскоп. Дает возможность проверять и корректировать углы опережения зажигания.
  • Компрессометр. Помогает определить значение компрессии в каждом цилиндре.
  • Эндоскоп. Этот инструмент дает возможность заглянуть в места, скрытые от глаз. Таким образом облегчается безразборная диагностика мотора и других узлов и агрегатов машины.
  • Микрометры и щупы, предназначенные для определения зазора клапанов.

Техническое обслуживание системы зажигания

Военная Энциклопедия — историко-архивный военно-патриотический портал

главная☆советская военная энциклопедия☆военная техника☆военная наука☆военное обозрение☆история оружия☆форум

военная техника ☆ статьи по устройству ВАТ ☆



При ТО-1 очищают поверхности приборов зажигания от пыли и грязи, проверяют плотность крепления всех разъемов экранирующих шлангов проводов высокого напряжения и разъемов проводов низкого напряжения.

При ТО-2 смазывают валик и втулку ротора распределителя зажига­ния; осматривают распределитель и проверяют установку зажигания; вы­ворачивают свечи, проверяют и регулируют зазор между их электродами; протирают съемные детали свечей, проверяют состояние изоляции проводов и их крепление.

При четвертом ТО-2 снимают, осматривают и устраняют неисправ­ности распределителя зажигания.

При СТО проверяют систему зажигания, чтобы избежать затруднен­ного пуска холодного двигателя зимой.

Валик распределителя смазывают через колпачковую масленку, ввернутую в его корпус. С этой целью масленку поворачивают на 1/2…1 оборот; если требуется в масленку закладывают смазку Литол-24. Втулку ротора смазывают 4…5 каплями масла, применяемого для двигателя.

Зазор между электродами свечей проверяют с помощью специального круглого щупа. Установка нормального зазора производится подгибанием бокового электрода.

При снятии распределителя зажигания с двигателя его разбирают, осматривают все элементы, очищают от грязи и пыли, собирают и прове­ряют его работу на специальном стенде.

Рис. 76. Установка зажигания: 1 — указатель установки зажигания; 2 — шкив коленчатого вала; 3 -риска, на фланце корпуса привода распределителя; 4 — верхний фланец корпуса привода распределителя; 5 — паз на валу привода распределителя: 6 — нижний фланец корпуса распределителя.

Установку зажигания выполняют в случае снятия с двигателя рас­пределителя или при нарушении опережения зажигая. Порядок выполнения этой работы следующий:

  1. устанавливают поршень первого цилиндра в положение за 4,5 до ВМТ. Для этого выворачивают свечу, закрывают отверстие бумажной пробкой и провертывают коленчатый вал до выталкивания пробки, после чего устанавливают метку на шкиве коленчатого вала (рис.76) между цифрами 3 и 6 на шкале указателя установки зажигания;
  2. устанавливают паз 5 на верхнем торце вала распределителя так, чтобы он находился на одной линии с дисками 3 на верхнем фланце корпуса привода распределителя и был смещен влево и вверх от центра вала;
  3. вставляют привод распределителя в гнездо блока, обеспечивая перед этим соосность отверстий под болты в нижнем фланце корпуса привода и резьбовых отверстий в блоке;
  4. в установленном на место приводе распределителя располагают паз валика параллельно оси, соединяющей отверстия на верхнем фланце кор­пуса привода;
  5. проворачивают коленчатый вал на два оборота при этом метка на шкиве должна быть между цифрами 3 и 6 на указателе зажигания; ставят на место распределитель так, чтобы пластины октан- корректора были направлены вверх, снимают крышку экрана, экран и крышку распределителя и поворотом корпуса распределителя совмещают красные метки на роторе и статоре датчика импульсов, при этом ротор отжимают против хода часовой стрелки для выбора зазоров. В этом положении закрепляют корпус распреде­лителя и затягивают болт крепления верхней пластины октан-корректора;
  6. устанавливают крышку распределителя и экран, проверяют правиль­ность установки проводов, подведенных к крышке распределителя в соответствии с порядком работы цилиндров (1-5-4-2-6-3-7-8).

Проверяют правильность установки зажигания пробегом. При движении на прямой передаче со скоростью 30 км/ч на ровной дороге резко нажимают на педаль дроссельных заслонок. Если при этом скорость возрас­тает до 50 км/ч и слышны слабые быстроисчезающие детонационные стуки, то зажигание установлено правильно. Если стуки «отсутствуют, то угол опережения зажигания увеличивают, если стуки, сильные — уменьшают. Кор­ректировку угла зажигания производят октан-корректором. Перед пробе­гом автомобиля двигатель должен быть прогрет до 75-80°.

Метки: техническое обслуживание ☆ устройство автомобиля ☆ электрооборудование автомобиля ☆

Устройство и работа приборов системы зажигания < Пред. След. > Неисправности системы зажигания

Только качественная недорогая мебель производства России. Вся мебель проверена специалистами.

  • Контакты:
  • +7
  • с 9:00 до 20:00 ежедневно
  • Москва

Военная Энциклопедия. Карта сайта.

Проверка свечей зажигания под давлением

Среди ассортимента автомагазинов присутствуют специальные приборы для проверки свечей зажигания под давлением, их внешний вид напоминает «пистолет». Стоимость устройств небольшая: приборы пользуются спросом среди автомобилистов. В этой статье описан принцип работы тестера для диагностики СЗ, а также способы, позволяющие изготовить измерительное устройство своими руками.

Заводское изделие

Тестер заводского производства.

Заводской прибор для проверки свечей зажигания под давлением имеет следующие основные узлы:

  • корпус в виде пистолета, оборудованный специальным наконечником, выполняющим роль щупа;
  • световой индикатор;
  • колпачок из пластика, имеющий внутри сердечник, подсоединенный к проводу;
  • внутри устройства расположен небольшой генератор, его назначение — диагностика работоспособности СЗ.

При проверке исправности СЗ вышеописанным прибором, нет необходимости запускать двигатель — это позволяет сэкономить расход топливной смеси.

Работоспособность СЗ проверяется таким образом:

  • осмотрите СЗ, при наличии внешних дефектов (нагарообразование, нарушение целостности свечного корпуса, повреждение контактов) замените изделия новыми;
  • отсоедините высоковольтный провод, на его место установите пластиковый колпачок измерительного устройства;
  • наконечник «пистолета» уприте в ГБЦ;
  • надавите кнопку измерительного прибора несколько раз, при этом следите за лампочкой – индикатором, присутствие на ней вспышек указывает на исправность диагностируемой СЗ.

Учтите: отсутствие искрообразования во время проведения диагностики указывает на неисправность тестируемой свечи.

Основной недостаток устройства — погрешность измерений, нельзя судить по наличию искры о сто процентной исправности свечи: давление, создаваемое «пистолетом» отличается от параметра давления действующего внутри двигателя. Образованная искра может иметь недостаточную мощность для обеспечения нормальных эксплуатационных характеристик силового агрегата.

Изготовление тестера в домашних условиях

Разная сила искрообразования на свечах, тестируемых с помощью камеры высокого давления.

Проверить работоспособность СЗ можно при давлении от десяти атмосфер. Предлагаем вам ознакомиться с одним из способов изготовления стенда для проверки работоспособности свечи, своими руками:

  1. Для проведения диагностики сварите специальную герметическую камеру, с помощью которой можно наблюдать за искрообразованием. Создать высокое напряжение можно используя КЗ от машины и УАЗовский вибратор.
  2. С помощью сварки, изготовьте из листа стали куб 60х60 мм.
  3. На одной грани куба предусмотрите крепление для специального органического стекла, имеющего большую толщину. Толщина стекла играет важную роль: внутри куба будет создаваться высокое давление. Через стекло вы будете наблюдать мощность свечной искры.
  4. Напротив грани со стеклом внутри куба приклейте небольшое зеркало, оно необходимо в ситуациях, когда обзор будет преграждать боковой электрод.
  5. С торца изделия приварите штуцер для СЗ;
  6. Приварите наконечник, для подачи сжатого воздуха.

Принцип работы самодельного устройства простой состоит из последовательности:

  • вкрутите свечу;
  • подайте в куб сжатый воздух;
  • включите катушку зажигания;
  • через смотровое окошко из стекла, наблюдайте за искрообразованием.
  • Отсутствие искры указывает на необходимость замены тестируемого изделия.
  • Рекомендуем посмотреть видео об изготовлении прибора для проверки свечей зажигания под давлением своими руками:

Заключение

Неисправность свечей зажигания приводит к возникновению неприятных симптомов у автомобиля:

  • чрезмерное потребление горючего машиной;
  • плохой пуск силового агрегата на холодную;
  • снижение КПД автодвигателя;
  • нестабильная работа мотора;
  • недостаточное количество оборотов;
  • поломка двигателя.

Возникают вышеописанные неисправности не только при езде на изношенных свечах, такие перебои в работе машины можно наблюдать и после установки совершенно нового свечного комплекта. Часто среди 10 новых СЗ оказывается 30%неработающих изделий.

Поэтому стоит проверить свечи зажигания под давлением перед их установкой на силовой агрегат, эта процедура не займет много времени. Для проведения диагностики можно купить специальный тестер в автомагазине либо соорудить его самостоятельно.

Обратите внимание: условия на стенде для тестирования СЗ отличаются от реальных, поэтому если свечная искра во время проведения диагностики отсутствует, можно смело заявлять о неисправности СЗ
