Ремонт радиоприемника своими руками: от устройства до починки

Как улучшить сигнал

Задаваясь вопросом: что делать, если сигнал радио плохой и нестабильный, — первым делом стоит определить причину такой проблемы. Дальше необходимо задействовать один из доступных способов улучшения приема.

Например, порой помехи исчезают после установки активной антенны, которая оборудована дополнительным усилителем. Еще к магнитоле присоединяют самодельный фильтр питания. Сделать его можно своими руками из подручных средств. Для этого нужно сделать на ферритовом сердечнике пару витков тонкого кабеля. Один конец дросселя соединяют с источником питания, а другой — с оксидным конденсатором или штекером плюс от автомагнитолы.

Затем готовую конструкцию закрепляют в небольшом корпусе из нержавейки или жести и соединяют с массой. Еще понадобится выполнить подпой отрицательного вывода конденсатора.

Эффективность фильтрации сигнала зависит от количества витков. Соответственно, чем их больше, тем чище прием.

Хороший фильтр способен подавлять любые помехи, которые возникают в цепи питания. Если после выполнения таких действий проблема осталась, необходимо разобраться со способами устранения шумов из-за работы электромотора или электронных приборов внутри автомобиля.

Приобретение и замена антенны

Хорошим способом, позволяющим улучшить прием радио в автомобиле, является покупка антенны. Современные модели антенн отличаются компактными размерами и фиксируются внутри автомобиля, поэтому не подвергаются воздействию осадков. Однако в случае повреждений лобового стекла придется менять и антенну.

Выбрав нужную модель антенны, необходимо подключить ее в соответствии с инструкцией. В первую очередь нужно зафиксировать основу с датчиками приема на ветровое стекло, соблюдая расстояния от 25 мм от рамки кузова. В противном случае сигнал будет плохим.

Дальше выполняется монтаж модуля активной антенны. На этом этапе провод питания нужно включить в штекер магнитолы Он бывает голубого цвета с белой полоской.

Установка усилителя

Чтобы усилить сигнал антенны, можно приобрести специальные усилители. Они предназначены для улучшения приема при больших расстояниях от радиовышки или передатчика. В тандеме с усилителем штатная антенна становится высокочувствительной, что положительно влияет на звучание и сокращает количество помех.

Замена радио-магнитолы

Если звук плавает при прослушивании автомагнитолы, шумы становятся интенсивными, а звучание сопровождается сильными помехами в динамиках, не исключается вероятность выхода из строя устройства. Дешевые китайские системы страдают от такой проблемы гораздо чаще, чем продвинутые устройства японской серии, включая модели Viget 6906 (Toyota). Что можно сделать, чтобы улучшить качество звучания и тембр, — подсоединить новую автомагнитолу.

Типичные неисправности

Не всегда поломка автомобильной сигнализации связана с операционной системой, что дает возможность выполнить ремонт самостоятельно. Но чтобы в панике не гнать машину на ближайшее СТО, необходимо определить неисправность. Для этого нужно ознакомиться с распространенными поломками автосигнализации.

Неисправности сигнализации автомобиля

Питание

При появлении проблем с питанием машина перестает реагировать на сигналы от пульта управления. Чаще всего причина кроется в разрядившейся батарейке, которую просто нужно поменять. О разряжении батарейки брелока свидетельствует постепенно уменьшающийся радиус его действия.

Замена батарейки в брелке сигнализации

Электроцепь

Воздействие повышенной влажности в сочетании с температурными перепадами может привести к окислению проводки. Как результат, электрическая цепь не способа передавать сигналы. Часто проблемы возникают после монтажа дополнительных электрических приборов. Предохранители также могут стать причиной неисправностей в проводке. Для диагностики требуется специальный прибор – тестер или помощь специалиста.

Проводка автосигнализации

Аккумулятор

Неожиданное включение сирены автосигнализации может говорить о разрядившемся аккумуляторе. Дело в том, что при снижении заряда АКБ до 8 В и ниже противоугонная система срабатывает, воспринимая понижение напряжение как попытку угона автомобиля. Если причина в аккумуляторе, то для начала нужно отключить сигнализацию, а затем зарядить или заменить источник питания.

Проверка заряда АКБ

Нарушение работы ПО

Частой причиной неадекватной работы сигнализации является нарушение в программном обеспечении. Система внезапно начинает «глючить» (блокирует двигатель, не включает режим охраны, беспричинно срабатывает и т. д.). В таких случаях самостоятельный ремонт невозможен – нужна установка нового ПО или замена охранной системы.

Сбой в работе ПО сигнализации

Предохранители

Проверку предохранителей рекомендуется проводить регулярно, независимо от того, исправен автомобиль или нет. Это небольшие детали, которые имеют свойство перегорать. Поэтому если сигнализация стала работать некорректно, есть смысл проверить работоспособность предохранителей. Также осмотреть нужно элементы, отвечающие за «аварийку» и звуковой сигнал.

Перегорели предохранители на авто

Поломка пульта

Как известно, управляется охранная система при помощи специального пульта, который тоже может выйти из строя, как это бывает с разными электронными изделиями. Чаще всего поломка брелока случается из-за воздействия воды, падения или разряда батарейки. Механические повреждения не только снижают эффективность, но и комфорт использования устройством.

Поломка пульта сигнализации автомобиля

Размер и виды автомобильных магнитол

Универсальные магнитолы имеют стандартный размер, он может быть 1 – DIN (высота 5 см, ширина 18 см.) и 2 DIN. (высота 10 см, ширина 18 см.) Если вы меняете магнитолу с большой на маленькую (с 1 –DIN, на 2 – DIN) вам понадобится докупить специальный кармашек, который будет закрывать недостающий дин. По подключению данные магнитолы имеют все одинаковый разъём его название ISO или ещё его называют евро разъём.

Штатные магнитолы устанавливаются на автомобили с завода, и имеют нестандартный размер, в данном случае есть два варианта установки магнитолы. Первый самый простой, вы приобретаете такую же штатную магнитолу и устанавливаете её, она подходит по размером и подключается к штатным разъёмам. Но стоимость данных магнитол зачастую имеет неадекватную цену. А если вы нашли бюджетный вариант, то с вероятностью 100% это будет китай, который не особо славится качеством звучания, и надёжностью.

Второй вариант заключается в установке «Универсальной» магнитолы за место штатной, но для этого вам понадобятся переходная рамка, которая является переходником со штатных размеров магнитолы на универсальные, т.е. 1 или 2-DIN. рамка выполняет декоративную роль, закрывая лишние отверстия.

Подсказка для владельцев TOYOTA. У большинства автомобилей данной марки штатный магнитолы имеют размер 10 на 20 см. В данном случае вам можно поискать “Проставки для магнитол Toyota” они размером по 1 см. и вы без проблем сможете установить магнитолу стандартного размера, т.е. 2 – DIN, для установки 1 – DIN вам ещё потребуется докупить кармашек.

Настройка для работы с сабвуфером

Давайте на простом примере посмотрим, как настроить усилитель под сабвуфер. Пусть он будет подключен к Rear на усилителе, а фронтальные колонки подключены соответственно к Front. Специалисты рекомендуют следующие настройки:

Усиление низких частот выставляют в ноль для обоих каналов. Уровень или коэффициент усиления так же выставляют в ноль.
Кроссовер для канала Front устанавливают в положение НР.
Для канала Rear кроссовер выставляют в положение LP.
Далее остается только настроить чувствительность, при помощи настройки коэффициента усиления, чтобы звучание было максимально гармоничным. Ее для фронтальных и тыловых каналов регулируют по желанию.

Вот как настроить усилитель под сабвуфер на практике. Как видно, ничего сложного в этом нет. Необходим только хороший слух, акустические треки и достаточно свободного времени.

Как выбрать и установить антенну на авто?

Чаще всего автомобильная антенна уже встроена в новую машину, и не надо заботиться о ее покупке и установке

Но что делать, если этого устройства нет или оно отслужило свой срок и ему требуется замена? Мы расскажем, на какие характеристики следует обратить внимание при покупке антенны и как ее правильно установить и подключить

Виды автомобильных антенн

Запомните главное правило, которое поможет не ошибиться в выборе: хорошая антенна не та, которую хвалят продавцы, а та, о которой положительно отзываются автолюбители. Поэтому ищите комментарии на форумах, и покупайте ту антенну, которая, с точки зрения водителей, заслуживает наивысшей оценки.

Лучше сориентироваться вам поможет знание видов антенн, которые в зависимости от места крепления бывают:

наружными. Поскольку они находятся снаружи кузова автомобиля, он не создает им помехи для приема сигнала, и на выходе из приемника вы получаете более качественный звук. Однако такие антенны подвержены коррозии и другим механическим повреждениям;

внутренними. Находясь внутри машины, они защищены от механических повреждений, но не всегда гарантируют хорошее звуковое воспроизведение.

В зависимости от наличия усилителя автомобильная антенна может быть:

пассивной — улавливающее устройство, не имеющее усилителя и подключающееся к радиомагнитоле посредством экранированного кабеля. Такие антенны имеют небольшой радиус действия и не способны работать на прием ТВ- и GPS-сигналов, однако эти минусы компенсируются низкой ценой. Этот вариант вам подойдет, если вы планируете колесить в авто исключительно по городу либо в непосредственной близости от него;

активной — устройство с встроенным усилителем. За счет электронной начинки такие антенны выше в цене, нуждаются в электропитании и более трудоемки в монтаже. Но при этом более чувствительны к колебаниям волн и работают там, где пассивные антенны оказываются бессильны.

Кстати, активные антенны делятся на обычные (с их помощью вы сможете принимать только сигналы радиостанций), комбинированные (улавливающие радио, телевизионные и навигационные сигналы) и спутниковые (делающие то же самое, но бесперебойно практически в любой точке земного шара).

Общие правила установки

Чтобы купленная антенна на авто заработала, ее нужно установить и подключить. От того, насколько правильно вы это сделаете, зависит, будет у вас в салоне звучать чистый звук или треск вперемежку с прорывающимися нотами.

Специалисты автосервиса советуют:

устанавливать антенну на высшей точке кузова. В случае отсутствия такой возможности, постарайтесь, что хотя бы часть устройства возвышалась над крышей, это влияет на качество приема сигнала;

при креплении антенну на крыше, располагайте ее посредине;

антенный кабель размещайте подальше от электроповодки, системы зажигания, двигателя и других электроприборов: их электромагнитное излучение создает помехи;

купив устройство с коротким кабелем, не удлиняйте его самостоятельно — это отрицательно скажется на передаче сигнала. Лучше обменяйте на другую антенну с более длинным проводом;

если вам попалась автомобильная антенна с длинным кабелем, не пытайтесь его скрутить и закрепить — так вы создадите помехи и испортите звук.

Как прикрепить антенну к кузову, смотрите в видео:

Как подключить антенну?

После приобретения устройства обязательно изучите прилагающуюся к нему инструкцию — в ней будет подробно описан способ подключения девайса к аудиосистеме авто.

Пассивная автомобильная антенна требует меньше усилий по подключению: вам придется всего лишь провести кабель от нее до радиомагнитолы. Но помните:

его нельзя сильно натягивать, иначе вы рискуете после очередной кочки остаться без музыки;

провод должен быть экранирован, в противном случае ничего, кроме треска, вы не услышите;

подключение к аудиосистеме должно производиться с помощью штекера. Не советуем просто подсоединять зачищенные концы — они в любой момент могут выпасть из гнезда либо окислиться и «испортить» звук.

Активная автомобильная антенна, помимо манипуляций с подключением кабеля, потребует еще и подсоединения к источнику электропитания. Не спешите подкидывать ее к аккумуляторной батарее (о ее покупке мы писали в статье «Выбираем автомобильный аккумулятор»). В этом случае антенна будет работать постоянно и послужит источником дополнительной утечки зарядки аккумулятора.

Как выбрать сечение провода

Разработав пошаговый план установки, приступают к подбору проводов, играющих при подключении более чем важную роль. Нередко водители покупают уже готовый комплект проводов, как правило – китайского производства. Главным критерием при этом становится то, что они зачастую дешевле, чем другие, то есть срабатывает фактор экономии.

Однако в данном случае он не станет самым оптимальным, поскольку такие относительно провода отличаются, чаще всего, ещё и невысоким качеством, что непременно окажет своё воздействие (скоро понадобится замена проводов) даже в том случае, если всё будет подключено правильно. На худой конец, они, конечно же, подойдут, однако если необходимо отличное, а не посредственное качество звучания, эксперты советуют приобрести продукцию одной из признанных фирм, которая многократно подтверждала свою надёжность на практике.

Для этого вполне годятся обыкновенные многожильные кабели из меди. Подключить акустику вполне возможно, например, с применением провода «ПВС», который широко продаётся в обыкновенных бытовых электромагазинах. К примеру, переднюю и заднюю колонки можно без особых технических проблем подключить за счёт провода марки «ПВС 2х2,5», твитеры – за счет кабеля марки «ПВС 2х1,5», а сабвуферы – с применением «ПВС 2х4».

Многожильный кабель из меди

Длина кабеля рассчитывается в зависимости от того, в каком именно месте автомобиля будет постоянно находиться усилитель. Независимо от того, где именно в машине его хотят установить (а вариантов здесь предостаточно), надо иметь в виду, что чем кабель длиннее, тем больше должна быть его толщина, чтобы обеспечить достаточную мощность колонок. Такая же ориентировка относительно силовых кабелей, которые пойдут к «плюсовой», а также и к «минусовой» точке.

Специалисты считают лучшим вариантом тот, когда силовые кабели идут напрямую, непосредственно от усилителя до аккумулятора. Для этого годится, например, кабель толщиной в диапазоне от 35 до 25, т. е. марки «КГ 25» или КГ 35». Нередко мастера используют вместо проводов «ПВС» и «КГ» специальный акустический кабель, который, по большому счету, для простых акустических систем тоже подойдёт.

Акустический кабель

Если же выбор пал на уже готовый установочный комплект, лучше всего взять тот, у которого самые толстые провода, это даст возможность подключить и пользоваться несколькими усилителями. Опытные мастера рекомендуют в таких случаях силовой кабель не тоньше, чем 4 Ga (т. е. с сечением 21 квадратный миллиметр), но и не длиннее, чем 5 метров. Стоит также отметить, что сечение минусового и плюсового проводов должно быть одинаковым.

Другие возможности и прошивки

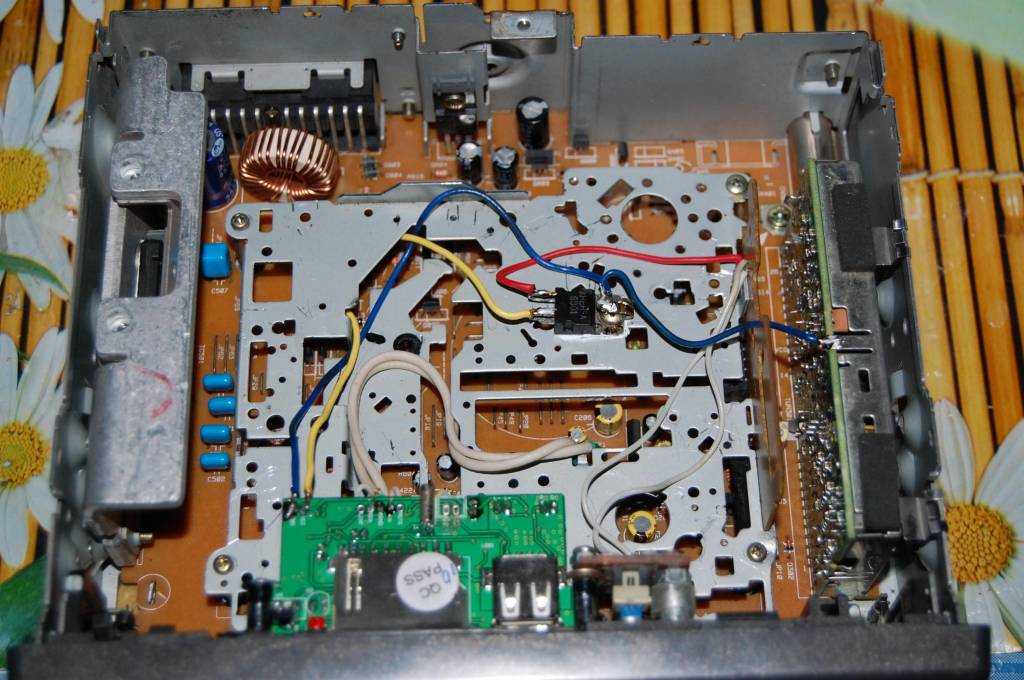

Вмешательство в автомагнитолу

Кроме того, существует еще целый ряд манипуляций, помогающий усовершенствовать устройства. Нередко эти вмешательства тоже называют перепрошивкой и они нацелены на улучшение возможностей аппарата. Ниже приводится таблица, где указаны эти манипуляции.

Переделка автомагнитол	Отпаивается D864 (если Тошиба)
Раскодировка	Набирается код (9507), а затем BAND
Если лазер теряет чувствительность и неустойчиво работает	Пропаивается переменный резистор RV14
Стереоприем ухудшился, отказывает механика, отсутствует звук	Электролиты в красных оболочках на плате удаляются, пространство под ними промывается, а затем запаиваются новые электролиты
Если надо поменять диапазон с азиатского на европейский	Отпаивается диод D701. Меняется резистор R752 на 2.2К. После этого задается напряжение на FM VT
Если слышен булькающий звук в одном или даже нескольких каналах	Виновны электролиты возле усилителя. Они потекли, так как разрушились дорожки под ними
Снижается качество воспроизведения записей с кассеты. Звук становится все тише, но с радиоприемника идет нормально	Электролиты заменяются на обычные малогабаритные
Чейнджер не принимает диск и работает только на выброс	Снижается эмиссия светодиодов. Обычно, уменьшается ограничивающий резистор в два раза
FM приемник не ловит станции с четным числом	Резистор 2Ком ставится на R824 и проводится разрядка конденсатора по питанию автомагнитолы
Отказывают 4 линейных выхода усилителя, но сабвуфер продолжает работать (часто случается неприятность на штатных автомагнитолах Тойота)	Меняются опять же электролиты в красных оболочках
FM диапазон автомагнитола не ловит или делает это только после прогрева	Причина кроется в катушке связи
Не работают некоторые кнопки, когда нужно ввести код	Меняется прошивка, устанавливается код. Если не помогло, ищем окись под кнопками
Перестройка частот приемника	Переключаем сетку вещания или изменяем частоту гетеродина в тюнере
Перевод автомагнитолы на европейский режим	Впаиваем диод D2 вместо D1, который на плате размещен ближе всего к процессору

Перепрошивка японских автомагнитол

Достоинства и недостатки

Сделанную наружную антенну для автомагнитолы своими руками в домашних условиях можно смонтировать под любой кузов транспортного средства. У таких механизмов не возникает никаких проблем с высотой установки для приема ФМ сигнала. Еще один плюс самодельного девайса — лучшее качество приема сигналов, по сравнению с заводскими механизмами. В случае необходимости пользователь сможет переделать ее в GPS-антенну.

К минусам можно отнести тот момент, что к самодельной антенне могут появиться вопросы у сотрудников государственной инспекции безопасности дорожного движения. Провода от приемного механизма могут испортить интерьер салона. В некоторых случаях может потребоваться сверление кузова для установки данного устройства.

Акустическая система является важной частью каждого автомобиля. Многие автовладельцы предпочитают в дороге слушать радио

Для повышения качества звука устанавливается усилитель радиосигнала для автомагнитолы. Несмотря на высокое качество современного оборудования, обеспечить хороший радиосигнал может не каждое. Автомобильная антенна с усилителем для радио обладает большим количеством особенностей.

Внутренняя антенна

Подключение внутренней радиоантенны для авто тоже имеет свои особенности. Например, в некоторых внутри салонных приемных устройствах имеется дополнительный заземляющий провод. Он может быть подключен к общему выводу платы усилителя. Также этот провод может подключаться к защитным диполям, которые расположены между приемными.

Заземляющий провод внутренней антенны следует присоединить к кузову как можно надежнее и ближе к месту ее установки. Если она располагается возле солнцезащитного козырька, то этот провод можно завести под один из саморезов крепления внутри салонного аксессуара.

После этого должен снизиться уровень атмосферных и индустриальных помех, которые проявляются при прослушивании слабых FM-радиостанций в автомобиле. Таким образом, подключаются автомобильные антенны почти одинаково. Имеются лишь небольшие отличия, связанные с особенностями конструкции разных приемных устройств.

При установке автомагнитолы полезно знать

В процессе установки и подключения магнитолы в автомобиле зачастую возникают нестандартные ситуации, которые не возможно предусмотреть ни в одной инструкции.

Так, если при установке автомагнитолы использовать штатную автомобильную антенну, то иногда длины ее провода может не хватать. Многие машины до сих пор оснащаются антеннами, рассчитанными на установку магнитол старого образца. У них антенное гнездо расположено на “хвостике” длинной всего сантиметров пятнадцать.

В этом случае можно попытаться подсоединить антенну вслепую после подключения к магнитоле всех остальных проводов. Если сделать этого не удастся, тогда, скорее всего, придется снимать консоль и втыкать штекер антенны на ощупь уже после установки автомагнитолы в контейнер.

Кстати, примерно после получаса такой «камасутры» вас, наверняка, начнут посещать мысли о покупке новой автомобильной антенны для радио.

Если возникнет необходимость вынуть автомагнитолу со съемной лицевой панелью из контейнера, для этого нужно будет по бокам от нее вставить до упора два плоских ключа, входящих в комплект с магнитолой. Но перед этим не забудьте снять лицевую панель управления – она обычно отсоединяется кнопкой «Release».

Рейтинг лучших моделей

Рейтинг автомобильных антенн включает модели, имеющие наибольшее количество положительных отзывов.

Триада 55 Turbo

Устройство российского производства улавливает волны УКВ и FM-диапазонов. Модель подходит к автомагнитолам любых типов, устанавливается она на лобовом стекле. Радиоантенна способна улавливать сигналы на расстоянии до 150 км от источника. В комплект входит антенный адаптер для автомагнитолы и фильтр, устраняющий большинство городских помех.

Установка автомобильной антенны осуществляется с помощью штуцера и питающего кабеля. Большая длина провода дает возможность скрытого монтажа без использования удлинителей.

Automania Digital TV/FM

Модель используется не только для прослушивания радиостанций, но и просмотра телевизора. Это удобно для водителей пассажирского транспорта, совершающих междугородние поездки. Аппарат имеет овальную форму и 2 ответвления со спиралевидной укладкой провода.

Прибор оснащен встроенным усилителем, улучшающим качество слабого сигнала. Антенна хорошо работает при низких и высоких температурах. Прибор запитывают от напряжения 12 В. Фиксируется модель на лобовое стекло с помощью клейкой ленты.

Bosch AUTOFUN

Выдвижная антенна для автомобиля понравится любому водителю, привыкшему слушать музыку во время поездок. Немецкая модель устанавливается на лобовое стекло, минимальные размеры позволяют ей не загораживать обзор. Корпус круглой формы оснащен светодиодным элементом, отражающим режим работы, и штекером, через который подключается питающий кабель на 12 В.

Блок снабжен 2 усиками, захватывающими сигнал. Устанавливая прибор, металлические стержни разводят так, чтобы они образовывали прямой угол.

Phantom TV Impulse

Антенна для радиоприемника улавливает несколько типов сигналов, в том числе цифровых. Треугольный корпус оснащен светодиодным элементом и логотипом разработчика. Все провода располагаются на одной стороне. Усики распределяются вдоль стекла, что расширяет диапазон работы устройства.

Питающий кабель соединен с телевизионным выходом. Последний подходит для настройки всех моделей телевизоров. Питающий провод можно соединить с аккумулятором без переходников. В комплект входит усилитель.

Триада ВА Евро 65

Это наиболее простая и дешевая модель наружных антенн. Конусообразный корпус имеет единственный усик, расположенный под наклоном 60°. Аппарат можно поставить на крышу. В верхней части автомобиля проделывают отверстие, куда вставляют штырь антенны. Фиксируют устройство гайкой. Питающий кабель вводят в желоб под обшивкой. Дальность действия составляет 90 км.

Длина наружной части — 20 см. Компактный прибор устойчив к механическим повреждениям. При воздействии ветра антенна быстро восстанавливает прежнее положение. Пассивное устройство улавливает только радиосигналы.

Lemm Turbo AT-2001

Хорошая телескопическая антенна сделана из нержавеющей стали и силумина. Центральная часть расширена, что позволяет установить резиновый уплотнитель и крепеж. Для фиксации в кузове проделывают отверстие диаметром 4 мм. Стержень длиной 2 м позволяет настраивать антенну на прием сигналов любых диапазонов.

Наличие длинного прутка вызывает и неудобства. Стержень цепляется за ветки и перекладины. Аппарат отличается увеличенной мощностью (до 2000 Вт). В комплект входит 4-метровый установочный кабель. Большой вес основного блока требует надежной фиксации. Имеется переходник для магнитного крепления.

FM Calearo ANT 77 27 085

Итальянские разработчики расширили функциональные возможности стандартной модели, добавив способность к приему GSM и телевизионных сигналов. Сделанный из прочного пластика корпус имеет вид акульего плавника. Установленный на крыше прибор не создает неудобств при езде под шлагбаумами и мостами.

В комплект включены 2 длинных провода. Аппарат может усилить как аналоговый, так и цифровой сигнал. Модель выполняется в 3 цветовых вариантах, которые будут хорошо смотреться на всех автомобилях.

Настройка “сабсоника”

После необходимо задействовать фильтр, который называют “сабсоник”. По-сути, это фильтр высоких частот, работающий в суббасовой области. Проще говоря, он отрезает от сигнала инфранизкие частоты и пропускает все, что выше. Сабсоник есть не на всех усилителях. Но если ваш динамик работает в акустическом оформлении ФИ или ЧВ, то и усилитель надо выбрать такой, в котором есть такой фильтр.

Зачем он нужен “сабсоник”? Дело в том, что сабвуферный динамик будет пытаться воспроизвести и частоты, лежащие за пределами слышимого диапазона, например 20-25 Гц и ниже. На таких частотах ход диффузора увеличивается, что может привести к выходу катушки из зазора и её повреждению. Сабсоник отрезает всю «инфру» и не позволяет динамику превысить ход. К тому же, качество воспроизведения нужного басового диапазона только улучшается, а громкость увеличивается.

Настраивать “сабсоник” следует примерно на 5 Гц ниже частоты настройки порта фазоинвертора. Например, если частота его настройки 35 Гц, то настраивать сабсоник надо на 30 Гц. Чтобы сделать это, нужно включить переключатель и вращать “крутилку” до требуемых цифр.

Подключение магнитолы.

Автомобилей существует много, и у каждого из них может использоваться свой набор разъемов для подключения такой техники. По большому счету, есть три варианта:

Вариант первый, самый благоприятный. У вас в автомобиле уже имеется фишка, к которой всё правильно подключено, т.е. все динамики, силовые провода, антенные выведенные на эту фишку, и всё правильно подключено. Такое встречается но, к сожалению очень редко. Это говорит о том, что вам повезло, вы просто подключаете к данной фишке свою новенькую магнитолу, и всё у вас работает.
Нужные провода проведены и подключены, при этом, гнездо у магнитолы отличается от штекера автомобиля.
Отсутствует вывод проводов питания или же это было сделано неправильно.

С первым пунктом примерно все понятно. Когда гнездо устройства не совпадает с разъемом, то потребуется использовать переходник. Несмотря на то, что эти разъемы чаще всего являются индивидуальными для каждой модели, многие фирмы практикуют поставку отдельного переходника ISO. Если же и переходника нет или же его формат в данном случае не подходит, можно или приобрести такой переходник или скрутить провода самостоятельно. Разумеется, второй шаг более долгий, сложный и рискованный. Занимаются подобным лишь технические центры, имеющие опыт подобных процедур, поэтому перед тем, как подключить магнитолу в машине таким образом, нужно очень хорошо все обдумать.

Если же есть желание выполнить скрутку самому, нужно проверить соответствие проводов на магнитоле и разъеме машины. Только при совпадении цветов можно сделать отключение аккумулятора и отсоединение разъема авто и аудиосистемы.

Как подключить автомагнитолу и не запутаться в проводах? Рекомендуется откусывать оставшуюся часть, после присоединения разъема к магнитоле. Все соединения пропаиваются и изолируются.При несоответствии проводов потребуется их прозвонка при помощи тестера или мультиметра, а также 9-ти вольтной, батарейки еще может понадобиться прокладка тех проводов, которых не хватает для подключения. Прозвон необходим для определения полярности пары проводов. При тестировании громкоговорителя подключаются провода к батарейке, после чего нужно смотреть на положение диффузора – если он выдвинулся, значит полярность корректная, если втянулся- нужно полярность исправить на правильную. Таким образом, помечается каждый провод.

Расшифровка цветового обозначения проводов

1. В черный цвет окрашивается минус аккумулятора, провод имеет маркировку GND. 2. Плюс аккумулятора всегда желтый, обозначается маркировкой BAT. 3. Плюс замка зажигания обозначается АCC и имеет красный цвет. 4. Провода левого переднего динамика имеют белый цвет, маркировка – FL. Минус имеет полосу. 5. Провода правого переднего динамика имеют серый цвет, маркировка – FR. Минус имеет полосу. 6. Провода левого заднего динамика имеют серый цвет, маркировка – RL. Минус имеет полосу. 7. Провода правого заднего динамика имеют фиолетовый цвет, маркировка – RR. Минус имеет полосу.

Как правильно подключить автомагнитолу?

Для начала необходимо приобрести все необходимые провода. Провода должны быть из чистой бескислородной меди и иметь силиконовую илоляцию. Желтый и чёрный провод это силовые провода, сечение этих проводов должно быть более 2.5мм. Для акустических проводов и аац (красный) подойдут провода сечением 1.2мм. и более. Старайтесь избегать большого количества скруток, идеальный вариант где их вообще не будет, т.к. скрутки добавляют лишнее сопротивление а это негативным образом влияет на качество звучания и громкость.

Схема подключения магнитолы и динамиков

Все магнитолы имеют черный провод для минуса аккумулятора, желтый для плюса аккумулятора и красный для плюса замка зажигания. Схема подключения автомагнитолы такая – сначала лучше подключать желтый и черный провод, причем, к аккумулятору, что позволит получить качественное звучание. Обязательно потребуется установить предохранитель, на расстоянии в 40 см. Предохранитель должен соответствовать минимальному значению в 10 А. Красный же провод подключается к цепи, которая питается после поворота ключа ACC. При подключении красного и желтого провода вместе на плюс аккумулятора, магнитола не будет зависеть от зажигания, но аккумулятор будет быстрее разряжаться. Мощные магнитолы имеют четыре пары проводов, у каждой из которых своя маркировка. При подключении магнитолы в машину может быть ошибочно определена полярность – ничего страшного тут не случится, в отличие от заземления на минус к массе. Динамики имеют или две клеммы, в основном схема подключения динамиков такая: широкая клемма это плюс, а узкая – минус.

Стартовая точка настойки акустики

На начальном уровне все, что выходит за рамки регулировки работы кроссоверов и уровня усиления, не имеет значения

Кроме того, не важно, каким образом реализована усилительная часть. Базовый принцип всегда один и тот же

Вот как настроить усилитель:

Для начала отключают любые схемы корректировок звучания.
Если же это невозможно, тогда коррекцию выставляют в ноль. Стоит помнить, что это не одно и то же – в первом варианте сигнал не пойдет через цепи коррекции. Значит, путь его будет меньше и ниже уровень искажений.
В пассивных кроссоверах регулировка ВЧ-сигналов выставляется примерно в средний уровень, даже если она отличается от нуля. Выбрать следует значение в -3 Дб.
В случае с активными кроссоверами частоту разделения ФНЧ и высоких вначале делают одинаковой. Уровень должен составлять около 75-80 Герц.

Уровень усиления на любых каналах выставляют в положение самого минимума. Если выполнить все эти условия, то можно достичь оптимальных базовых настроек.

Как установить и подключить

Установка и подключение усилителя не вызовет особых трудностей. Вначале необходимо вынуть из магнитолы штекер наружной внешней автомобильной антенны. Затем усилитель закрепляется в подходящем месте. Если он оснащен переключателем «город — трасса», то для удобства управления устройство устанавливается на панели приборов недалеко от магнитолы или в вещевом ящике машины.

Выводной штекер усилителя вставляется в антенное гнездо магнитолы, а вилка антенны — во входной соединитель. После этого к нему подсоединяется питание. Для этого идущий от усилителя провод подключается к голубому с белой полосой проводу магнитолы, по которому идет плюс питания.

Минус к усилителю подается через боковой контакт гнезда и экранную оболочку соединительного кабеля. При сильном сигнале качество приема на антенну с усилителем можно улучшить, если сложить телескопический штырь или согнуть гибкий. Стоит учитывать, что приемный диполь не должен соприкасаться с кузовом автомобиля.
