Москвич 412
Данное описание предохранителей подойдёт для всего модельного ряда Москвич 3 го поколения (408 / 412 / 2140 и т.д.)
Блок в салоне
Основной блок находится в салоне, возле левой ноги водителя и закрыт защитной крышкой. Нумерация идет с лева направо, схема нанесена на крышку.

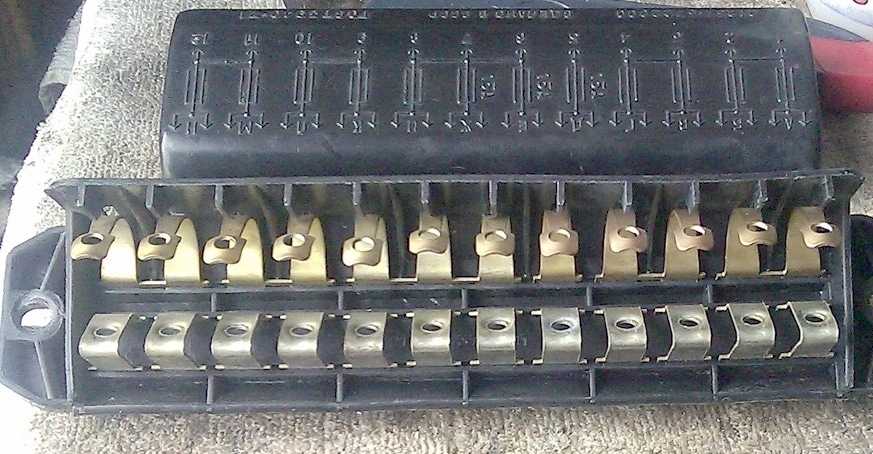

Фото-пример
Обозначение
| 1 | 8А Дальний свет – левая фара. |
| 2 | 8А Дальний свет – правая фара. |
| 3 | 8А Ближний свет – левая фара. |
| 4 | 8А Ближний свет – правая фара. |
| 5 | 16А Стоп — сигнал. |
| 6 | 16А Освещение салона – правая сторона. Освещение моторного отсека. Реле звукового сигнала и сигнал. |
| 7 | 16А Реле указателей поворотов. |
| 8 | 8А Освещение салона – левая сторона. Прикуриватель. Розетка 12В. |
| 9 | 8А Вентилятор отопителя. Фонари заднего хода. |
| 10 | 8А Стекло омыватель. Лампы указателей поворотов. Комбинация приборов. |
| 11 | 8А Габаритные огни – левая сторона. Подсветка приборов. Реле ближнего и дальнего света фар. Освещение номерного знака – левая сторона. |
| 12 | 8А Габаритные огни – правая сторона. Освещение багажника. Освещение номерного знака – правая сторона. |
Блоки под капотом
Под капотом могут крепится 2 дополнительных блока с предохранителям. Один на правом брызговике, второй на левом и состоят из 3 предохранителей. Подобное расположение характерно для боле новых моделей и в частности 2140.

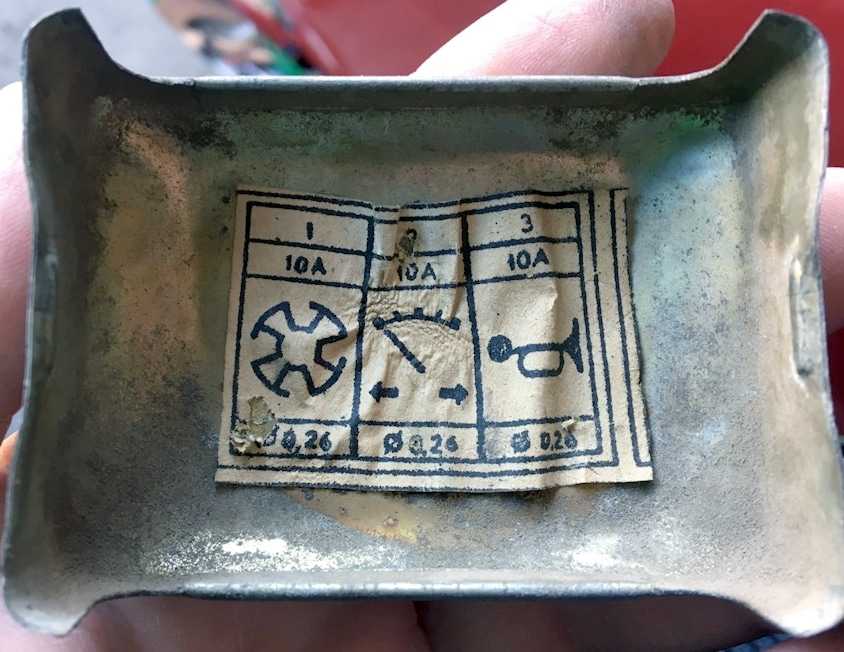

С обратной стороны защитной крышки, может быть нанесена актуальная схема.
Назначение
Левый блок
- 10А Мотор отопителя. Фонарь заднего хода. Лампа разряда батареи и реле её включения (для SL).
- 10А Реле поворотов, лампы указателей поворотов, контрольная лампа указателя поворотов. Лампа ручного тормоза/ сигнального устройства неисправности тормозной системы. Контрольно-измерительные приборы. Питание ЭПХХ. Лампа аварийного давления масла (для SL). Реле обогрева заднего стекла.
- 10А Сигнал, реле сигнала. Подкапотная лампа. Лампы фар (для SL). Электронные часы (для SL).
Правый блок
- 20А Прикуриватель. Обогрев заднего стекла и его контрольная лампа.
- 10А Электродвигатель омывателя фар и ветрового стекла. Электродвигатель стеклоочистителя. Реле сигнала (для SL).
- 10А Реле включения ближнего/ дальнего света фар. Плафоны салонного света. Лампы стоп-сигнала. Лампы габаритов. Контрольные лампы фар и габаритов. Лампы подсветки шкал приборов, освещения багажника и номерного знака.
Некоторые реле крепятся так же на брызговике. Более подробно смотрите на электро схеме.
Рулевое управление
Ремонт втулки рулевой рейки Москвич 408 своими рукамиУстановка гидроусилителя руля Москвич 408Как заменить жидкость гидроусилителя руля Москвич 408Поменять жидкость гур Москвич 408Установка карданчика рулевого вала Москвич 408 своими рукамиЗамена крестовины рулевого вала Москвич 408 своими рукамиПоменять масло в гидроусилителе руля Москвич 408 своими рукамиЗаменить наконечник рулевой тяги Москвич 408Ремонт подшипника рулевого вала Москвич 408Поменять пыльник рулевой рейки Москвич 408 своими рукамиРемонт рулевой рейки Москвич 408Как заменить рулевую тягу Москвич 408Как заменить рулевые наконечники Москвич 408Снять руль Москвич 408Замена рычагов передней подвески Москвич 408Замена сальника рейки Москвич 408 своими рукамиКак заменить шкворень Москвич 408
Подвеска
Поменять втулки стабилизатора Москвич 408 своими рукамиПоменять задние амортизаторы Москвич 408 своими рукамиЗамена задних пружин Москвич 408 своими рукамиРемонт задних стоек Москвич 408 своими рукамиРемонт заднего ступичного подшипника Москвич 408Заменить колесо Москвич 408Установка опорного подшипника Москвич 408 своими рукамиПоменять передние амортизаторы Москвич 408Замена передних пружин Москвич 408Установка передних стоек Москвич 408Заменить передний ступичный подшипник Москвич 408Поменять подшипник задней ступицы Москвич 408 своими рукамиПоменять подшипник передней ступицы Москвич 408 своими рукамиУстановка резинок стабилизатора Москвич 408Заменить сайлентблоки задней балки Москвич 408Замена сайлентблоков задних рычагов Москвич 408Ремонт сайлентблоков передних рычагов Москвич 408Как поменять стойки стабилизатора Москвич 408Замена шаровой опоры Москвич 408Замена шпильки колеса Москвич 408Замена шпильки на ступице Москвич 408 своими руками
Подвеска
- Установка втулок стабилизатора Москвич 408
- Ремонт задних амортизаторов Москвич 408
- Заменить задние пружины Москвич 408
- Заменить задние стойки Москвич 408
- Как заменить задний ступичный подшипник Москвич 408 своими руками
- Замена колеса Москвич 408
- Установка опорного подшипника Москвич 408
- Замена передних амортизаторов Москвич 408
- Поменять передние пружины Москвич 408 своими руками
- Как поменять передние стойки Москвич 408
- Поменять передний ступичный подшипник Москвич 408
- Как заменить подшипник задней ступицы Москвич 408 своими руками
- Поменять подшипник передней ступицы Москвич 408 своими руками
- Поменять резинки стабилизатора Москвич 408
- Как поменять сайлентблоки задней балки Москвич 408
- Поменять сайлентблоки задних рычагов Москвич 408
- Замена сайлентблоков передних рычагов Москвич 408
- Как заменить стойки стабилизатора Москвич 408 своими руками
- Поменять шаровую опору Москвич 408
- Поменять шпильку колеса Москвич 408
- Поменять шпильку на ступице Москвич 408
Москвич 2141
Текущее описание подойдет для всех моделей Москвич 4 го поколения (2141 / 2142 / 2335 и т.д. ).
Главный блок

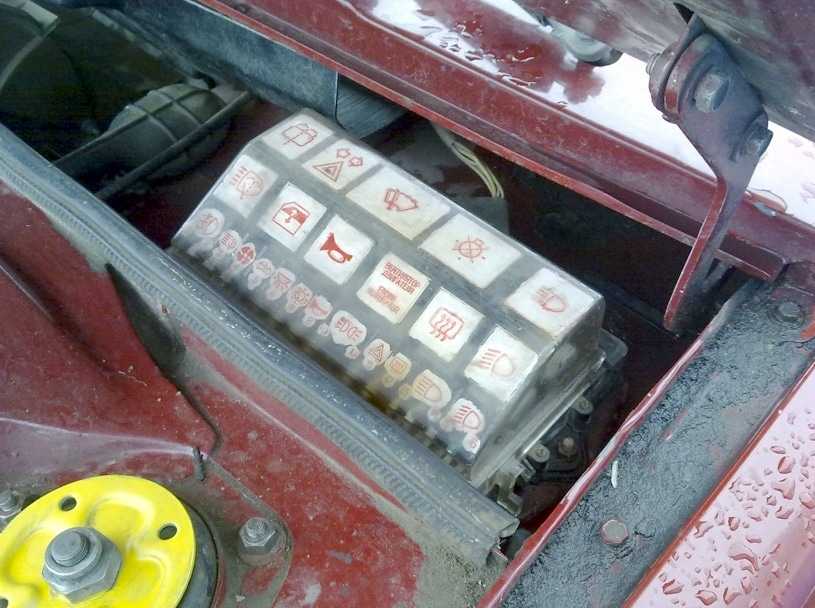

Расположен под капотом в тыльной части.
Фото — пример
Схема
Обозначение предохранителей
| 1 | 8А Резервный |
| 2 | 8А Резервный |
| 3 | 8А Резервный |
| 4 | 16А Электродвигатель вентилятора отопителя Электродвигатель омывателя ветрового стекла Обмотка реле включения электродвигателя вентилятора системы охлаждения Обмотка реле включения обогрева заднего стекла Контрольная лампа включения обогрева заднего стекла |
| 5 | 8А Электродвигатель и реле очистителя ветрового стекла Лампы указателей поворотов Лампы фонарей заднего хода Лампы освещения вещевого ящика Контрольно-измерительные приборы Контрольные лампы (включения указателей поворотов, аварийного состояния тормозной системы, резервного остатка топлива, аварийного давления масла) |
| 6 | 8А Противотуманные фары Плафоны освещения салона Лампы стоп-сигнала |
| 7 | 8А Подкапотная лампа Контрольная лампа включения габаритного света Лампы подсветки приборов Лампа подсветки рычагов отопителя, прикуривателя Обмотка реле противотуманных фар |
| 8 | 16А Звуковой сигнал Обмотка реле звукового сигнала Электродвигатель вентилятора системы охлаждения |
| 9 | 8А Лампы габаритного света в левой фаре, левом заднем фонаре Плафон освещения багажника |
| 10 | 8А Лампы габаритного света в правой фаре, в правом заднем фонаре Освещение номерного знака |
| 11 | 8А Система аварийной сигнализации |
| 12 | 16А Нагревательный элемент заднего стеклаПрикуриватель |
| 13 | 8А Дальний свет правой фары |
| 14 | 8А Дальний свет левой фары Контрольная лампа включения дальнего света фар |
| 15 | 8А Ближний свет левой фары Лампы противотуманных фонарей Контрольная лампа включения противотуманных фонарей |
| 16 | 8А Ближний свет правой фары |
Назначение реле
| К1 | Реле времени омывателя заднего стекла |
| К2 | Реле — прерыватель указателей поворота и аварийной сигнализации |
| К3 | Реле — прерыватель стеклоочистителя |
| К4 | Контактные перемычки на месте реле контроля исправности ламп |
| К5 | Реле включения дальнего света фар |
| К6 | Реле очистителя фар |
| К7 | Реле противотуманных фар |
| К8 | Реле включения звуковых сигналов |
| К9 | Реле включения электро вентилятора охлаждения |
| К10 | Реле включения обогрева заднего стекла |
| К11 | Реле включения ближнего света фар |
Остались вопросы или хотите помочь дополнить материал, пишите в комментарии.
