Как работает автомобильная электролиния

Электроцепь, состоящая из датчиков и приводов, имеет несколько путей передачи электричества, чье функционирование нередко нарушает короткое замыкание. К датчикам относят переключатели освещения, температурный, кислородный и прочие, а к приводам – двигатель, аккумулятор и иные потребители тока.

Если рассмотреть, к примеру, температурный датчик охлаждающей жидкости, то стандартная электроцепь будет состоять из проводки между «мозгами», как называют электронный блок управления силовым агрегатом и самим датчиком . Первый направляет напряжение ко второму, чье сопротивление варьируется по мере изменения температуры «охлаждайки». Если датчик холодный, у него большее сопротивление, а, значит, блок управления возвращает меньшее напряжение. И, соответственно, при нагреве двигателя сопротивление будет падать, отдавая более высокое напряжение на блок управления.

Эта цепь или любая другая будут корректно функционировать, пока проводка в целости и сохранности. Ущерб ей могут нанести грызуны, коррозия, механические повреждения, износ от времени эксплуатации, а также непрофессиональный монтаж того или иного оборудования.

Некоторые автомобильные элементы настолько плотно опутаны проводами, что обнаружить среди них повреждения, в том числе изоляции, очень проблематично.

Защитным средством всех электроцепей, за исключением тех, от которых зависит генератор и стартер, выступают плавкие предохранители. Цепи питания наиболее «прожорливых» энергопотребителей, каковыми являются фары, обогрев кресел и зеркал, электрические стеклоподъемники, коммутируются посредством реле.

Чтобы найти неполадку, рекомендуется действовать в следующей последовательности:

• при неработающем осветительном приборе – осмотреть саму лампу на предмет ее перегорания;
• затем проверить состояние предохранителя;
• проверить наличие неисправностей в реле;
• осмотреть контакты в разъемах цепи.

Скрутка двух проводов (кабелей) как продолжение один другого

Несмотря на весь кажущийся анахронизм, скрутка проводов в машине является вполне достойным и качественным соединением, особенно если ее пропаять и хорошо заизолировать. Одним из вариантов скуртки может быть удлинение провода, когда один провод продолжает другой. Выполнить скрутку в этом случае можно следующим образом.

Как видите, провода вначале распускаются, а затем скручиваются между собой. Именно такая стратегия обеспечивает наиболее большую площадь контакта и надежность соединения. Конечно, потом скрутку – соединения необходимо заизолировать. Для этого подойдет термотрубка, которую необходимо установить на один из проводов еще до скручивания, либо изолента.

Как проверить проводку

Провести диагностику электрооборудования можно с помощью вольтметра, омметра или мультиметра, специальных диагностических стендов. Проводится и компьютерная диагностика, во время которой происходит считывание кодов ошибок и основных показателей бортовой сети машины. Для самостоятельной проверки цепей и поиска неисправностей электрики достаточно одного мультиметра или сигнальной лампы.

Используем мультиметр

Предохранители в бортовой сети считаются наиболее «слабым» звеном в плане долговечности. При нештатных ситуациях (например, при коротком замыкании) предохранительные элементы «берут удар на себя», защищая остальную электрику и электрооборудование машины. Предохранители восстановлению не подлежат и во время ремонта заменяются.

Проверяем напряжение

Перед тем, как проверить проводку в автомобиле, необходимо замерить напряжение электрической цепи между отдельными компонентами и электрооборудованием. Прозвонить можно так:

• Установить мультиметр в режим вольтметра.
• Подсоединить один щуп измерительного прибора к «минусу» аккумуляторной батарее либо к массе машины.
• Второй щуп подсоединить к подающему проводу цепи.

Если на дисплее прибора появляется определенное значение, то на данном участке цепи электрической схемы есть напряжение. Можно сравнить значения с требуемыми в соответствии с руководством по эксплуатации автомобиля.

Ищем короткое замыкание

После измерения напряжения выполняют поиск короткого замыкания цепей. Для этого потребуются либо мультиметр, либо сигнальная лампа. Что касается лампы, то при исправной проводке и отсутствии замыкания она не должна загораться.

Замыкание проводки, как и отсутствие напряжения (нулевое или бесконечное сопротивление в электрической цепи), свидетельствует о неисправностях в одном из 2-х компонентов:

• Потребителя – электрооборудования, устройств, предохранителей, блоков.
• Проводки – обрыв или замыкание проводов, плохие контакты проводки в месте соединения с потребителем.

Проверку на замыкание можно выполнить и в режиме вольтметра. Для этого на проверяемом участке необходимо извлечь все предохранители, подключить щуп к клеммам предохранительного элемента. Значение «0» на экране свидетельствует о наличии замыкания в цепи. Если при попытке пошевелить провода в цепи появляется напряжение, значит, замыкание вызвано именно проводкой, потребуется замена проводов.

Проверяем качество заземления

В автомобилях используется однопроводная схема электропроводки – это означает, что «минус» идет на массу (кузов) машины. Однако коррозия металлических деталей, их окисление и разрушение, «разбалтывание» приводят к нарушению заземления и, как следствие, к нарушению контактов бортовой цепи.

Проверка заземления, как и других элементов электрики авто, осуществляется с помощью мультиметра. Порядок действий следующий:

1. Отключение АКБ.
2. Подсоединение одного щупа мультиметра к кузову (металлическим деталям) машины.
3. Подсоединение второго щупа к заземляющему элементу или месту соединения проводки.

Выведенное на экран прибора значение следует сравнить с заводскими данными (руководство по эксплуатации авто). Если значения сильно расходятся, то необходимо провести восстановление заземления – зачистить металл в месте соединения, проверить надежность крепления.

Проверяем целостность цепи

Соединение проводов в электрической цепи автомобилей – одно самых уязвимых мест во всей электрике машины. Помимо разрушения изоляции, нарушения целостности и обрывов в местах соединения здесь также нередко возникает окисление контактов. Определить дефекты можно не только с помощью измерительного прибора, но и визуально. Если целостность цепи нарушена именно в месте соединения, то потребуется пайка проводов с разъемами. В противном случае необходимо найти поврежденный участок, для чего понадобятся сигнальная лампа или мультиметр.

Как устроен глушитель автомобиля

Устройство глушителя автомобиля

Отработавшие газы передвигаются по выхлопной системе под высоким давлением, а их движение сопровождается звуковой волной, которая перемещается быстрее газов. Глушитель состоит из трубок различного диаметра не соединенных между собой, а в корпусе глушителя установлена стальная сетка и звукопоглощающий материал. В основном в качестве такого материала используется стекловолокно. При движении выхлопные газы проходят сначала резонатор, в котором уменьшается их скорость, а следовательно и уровень шума. Далее они движутся к основному глушителю, где проходят систему трубок, в которых еще происходит окончательное снижение скорости и шума. На автомобилях устанавливается различное число глушителей: от 2 до 5.

Роль предохранителя

Неисправность автоэлектроники дает о себе знать или неработоспособностью какой-либо части электрооборудования, или перегоранием предохранителя, отвечающего за работу поврежденного участка цепи. Отказ электроники может произойти или в результате собственной поломки, или из-за обрыва соединительных проводов. Перегорание предохранителя электроники происходит в результате короткого замыкания, когда через цепь начинает течь ток, больший, чем тот, на который рассчитан предохранитель. Поэтому при перегорании предохранителя нужно искать причину, а не устанавливать более надежный, с большим током перегорания. В результате такой замены элементы проводки автомобиля могут загореться, а в лучшем случае оплавится изоляция на соседних проводах, и придется менять полностью весь жгут проводки, что гораздо дороже одного проводника.

Особенности ремонта

Как было сказано, ремонт автоэлектрики производится своими руками при помощи пробника из автомобильной лампочки. Один из выводов лампы крепят к кузову, а другим проверяют последовательно цепь согласно электрической схеме. Участок электропроводки, где лампа не горит, и является поврежденным. Если провод просто перетерся и касается кузова, то это место можно заизолировать. Оборванный провод нужно заменить по возможности полностью новым. В крайнем случае, можно заменить только часть провода.

Сращивание проводов можно делать своими руками только при помощи пайки. Всяческие скрутки, особенно внутри жгутов, не допускаются, поскольку имеют низкую надежность и свойство терять контакт от вибрации. Спаянные концы проводников имеют большую жесткость, поэтому места спайки не должны располагаться на местах изгибов проводников, в местах перехода через отверстия и там, где провода входят в общий жгут электропроводки автоэлектроники.

Детальное ознакомление с инструментами из набора

Рассмотрим более детально состав, материалы и устройство инструментов из ремонтного комплекта:

1. Инструмент, расширяющий прокол. Представляет собой круглого сечения напильник с остро заточенным концом. Предназначен для зачистки и расширения места повреждения шины перед вставкой в отверстие специального жгутика. Для проведения этих работ должен быть очень прочным, изготавливается из закаленной стали.
2. Шило для установки жгута. Производится из тех же прочных материалов, на кромке рабочей поверхности выполняется разрез по типу игольного ушка. Он необходим, чтобы уплотнитель оставался в шине тогда, когда извлечете инструмент после устранения прокола.
3. Специальные жгутики для заделывания прокола, материал которых — «сырая резина» с армирующими волокнами.

Внимание следует обращать и на рукоять инструментов. Не стоит выбирать те комплекты, где ручки выполнены по типу отверточных

Отдавайте предпочтение приспособлениям с удобными широкими рукоятями, т. к. при работе к ним придется прилагать значительные усилия.

Провод для электропроводки автомобиля, требования к качеству провода

Принципом, на котором нужно основывать выбор кабеля, является обеспечение пожарной безопасности, поскольку в результате вполне прозаичных причин транспортное средство достаточно легко подвержено возгоранию. В любой проводке, в том числе и в автомобильной, есть два главных фактора риска: токовая перегрузка и короткое замыкание.

Кабель необходимо выбирать так, чтобы не допустить перегрева и токовой перегрузки при правильной установке, а изоляция провода должна защищать от возможного короткого замыкания, а также минимизировать последствия, если это произошло.

И главное: важно, чтобы кабель доставлял живительную энергию без существенных потерь. Автомобильный кабель необходимо выбирать, учитывая два главных аспекта: его физико-механические параметры и электрические характеристики

Что касается электрических характеристик кабеля, то они отвечают за безопасность и потери электроэнергии. Два важных параметра — материал и диаметр жилы кабеля. Они обусловливают определенные показания сопротивления на метр длины. Чем меньше сопротивление, тем лучше: теряется меньше энергии по дороге от АКБ к месту назначения. Кроме того, кабель меньше нагревается.

Намного лучше применять провод с медной жилой, нежели с алюминиевой. Однако наиболее эффективными являются жилы из бескислородной меди. Их сопротивление еще меньше, однако такой кабель дороже. Если говорить о диаметре жилы, то его желательно выбирать побольше, но не перестарайтесь.

Физико-механические параметры относятся больше к изоляции, нежели к жиле. Изоляция отыгрывает важную роль: защищает кабель от короткого замыкания и оголения жилы

Поэтому важно, чтобы изоляция не плавилась, не дубела и не растрескивалась. Она должна иметь определенный запас прочности, чтобы не рваться в условиях малейшего трения/натяжения/качения

Не должна никоим образом вступать в реакции с различными изделиями химической промышленности, которые предназначены для «профилактики», «кормления» и «лечения» автомобиля.

В общем, ответственность изоляции — противостоять всевозможным химическим и физическим воздействиям, которым кабель подвергается. Кроме того, если возник пожар, изоляция не должна распространять огонь.

Как правильно соединить провода в автомобиле

Существует несколько вариаций соединения проводов в автомобиле. Наиболее распространенный и наименее надежный — скрутка проводов. Для этого два конца проводов просто скручиваются между собой, а оголенные провода изолируются при помощи изоленты.

Однако желательно применять более надежные способы соединения, например, опрессовку. Для этого понадобится соединительная гильза требуемого диаметра и пресс- клещи. Опрессовка выполняется таким образом:

• Вначале с проводки снимается изоляция.
• Затем провода скручиваются и помещаются внутрь гильзы.
• Далее все обжимается с помощью пресс-клещей.
• Соединение изолируется.

Еще одним вариантом является сварка — считается профессиональным, так как для его реализации понадобится сварочный аппарат. Такой метод тоже считается надежным. Если сварочный аппарат отсутствует, можете прибегнуть к пайке. Однако для этого потребуется паяльник с расходными материалами.

Процедура пайки выполняется так:

• Снимите с проводника изоляционный слой.
• Далее с помощью наждачки зачистите жилу проводника.
• Определитесь с типом соединения жил.
• Поднесите припой к жалу паяльника и прогрейте скрутку так, чтобы припой затекал в нее.
• Когда пайка затвердеет, промойте данное место с помощью спирта.
• Затем соединение изолируется.

Ремонт

Для ремонта порезов используют специальный пластырь. Прежде, чем приступить к заклеиванию и латанию, шину необходимо тщательно очистить от грязи и замерить порез. Затем снять покрышку с диска:

1. С помощью бормашины зачищаем место для пластыря.
2. На порез накладываем тонкий слой резины и припаиваем его. Вся припайка должна равномерно распределяться по поверхности не только вокруг пореза, но и на зачищенную площадь.
3. После того как резина прихватится, её снова шлифуют так, чтобы она повторяла форму колеса.
4. Можно прошить припаянную резину капроновыми нитками. Это немного усилит покрышку.
5. Ремонтируемую поверхность обезжириваем.
6. Наносим слой клея-активатора и ждём, когда он станет матовым (подсохнет).
7. Затем наносим ещё один тонкий слой и уже накладываем специальный пластырь (кордовую латку).
8. Тщательно прижимаем пластырь, разглаживая его по направлению от центра к краям.

Ремонт бокового пореза бескамерной шины окончен. Конечно же, такое колесо можно использовать только в качестве запасного.

Различие по типу конструкции

Обязательным атрибутом маркировки шин является обозначение типа конструкции, которая разделяется в зависимости от структуры текстильных нитей, обеспечивающих прочность каркаса, на две группы:

1. Радиальную — Данные шины устанавливаются на большинстве современных автомобилей. Благодаря тому, что нити каркаса на них проходят от обода к ободу, производители продолжают экспериментировать с количеством слоёв. Уже сейчас радиальные шины держат форму гораздо лучше диагональных. Благодаря качественному сцеплению управляемость остаётся на высоком уровне даже при эксплуатации автомобиля в тяжёлых климатических условиях. Главный же недостаток заключается в том, что после прокола радиальная шина подлежит утилизации и только в редких случаях, при незначительном повреждении, может использоваться в качестве запаски.
2. Диагональную — Шины имеет чрезвычайно прочные боковые части, благодаря чему риск повредить колесо проколом уменьшается. К тому же, даже если колесо было пробито, оно остаётся вполне пригодным для ремонта.

Только определив тип шины на вашем автомобиле, вы сможете принять решение о ремонтопригодности конструкции.

Сечение проводов для автопроводки

Правильный расчет проводного сечения автомобильной проводки важен для бесперебойной работы узлов, механизмов и приборов машины. Чтобы предельно точно подсчитать необходимые параметры потребуется знать:

максимальные величины электротока, которые потребляет подключаемое электрооборудование автомашины;

длину провода, которая требуется для запитывания оборудования от аккумулятора;

номинальное напряжение электротока, выдаваемого источником питания.

Для оперативного подбора оптимального проводного сечения можно воспользоваться готовыми таблицами, которые учитывают максимальную силу электротока для каждого стандартного диаметра жил с поправкой на температуру окружающей среды

Важно: эти таблицы справедливы только для коротких электроцепей

Сечение провода, мм 2	Сила допустимого тока (А) в зависимости от температуры окружающей среды, С
20	30	50	80
0,5	17,5	16,5	14	9,5
0,75	22,5	21,5	17,5	12,5
1	26,5	25	21,5	15
1,5	33,5	32	27	19
2,5	45,5	43,5	37,5	26
4	61,5	58,5	50	35,5
6	80,5	77	66	47

Помните, что на каждые 1 мм 2 сечения – подключаемая нагрузка 10 А.

При подборе сечения также необходимо учитывать предельную длину проводника, который проложен от 12 В аккумулятора.

Ток, А	Сечение кабеля, мм 2
1	1,5	2,5	4	6	10	16	25	35	50	75	100
1	7	10,91	17,65	28,57	42,86	70,6	109,1	176,5	244,9	–	–	–
2	3,53	5,45	8,82	14,29	21,4	35,3	54,5	88,2	122,4	171,4	–	–
4	1,76	2,73	4,41	7,7,14	10,7	17,6	27,3	44,1	61,2	85,7	130,4	–
6	1,18	1,82	2,94	4,76	7,1	11,7	18,2	29,4	40,8	57,1	87	117,6
8	0,88	1,36	2,2	3,57	5,4	8,8	13,6	22	30,6	42,9	65,25	88,2
10	0,71	1	1,76	2,86	4,3	7,1	10,9	17,7	24,5	34,3	52,2	70,6
15	–	0,73	1,18	1,9	2,9	4,7	7,3	11,8	16,3	22,9	34,8	47,1
20	–	–	0,88	1,43	2,1	3,5	5,5	8,8	12,2	17,1	26,1	35,3
25	–	–	–	1,14	1,7	2,8	4,4	7,1	9,8	13,7	20,9	28,2
30	–	–	–	–	1,4	2,4	3,6	5,9	8,2	11,4	17,4	23,5
40	–	–	–	–	–	1,8	2,7	4,4	6,1	8,5	13	17,6
50	–	–	–	–	–	–	2,2	3,5	4,9	6,9	10,4	14,1
100	–	–	–	–	–	–	–	1,7	2,4	3,4	5,2	7,1
150	–	–	–	–	–	–	–	–	–	2,3	3,5	4,7
200	–	–	–	–	–	–	–	–	–	–	2,6	3,5

Например, для подключения магнитолы на 15 А электроток и длину в 2 м оптимальным будет сечение 6 мм 2 .

Более точные расчеты для подбора сечения автопровода Вам помогут произвести наши специалисты.

При выборе провода для автомобильной проводки нужно учитывать факторы воздействия, которым он будет подвергаться при эксплуатации: перепады температур, вибрация, воздействия масел, бензина. Качественный автомобильный провод должен быть гибким, многпроволочным, с медными жилами, а его изоляция устойчива к морозам, не трескаться, не дубеть и не плавиться на жаре.

Рассмотрим характеристики отечественных марок проводов для автомобильной проводки, которые можно купить на российском рынке.

ПВА-низковольтный провод высокого класса гибкости (5-ый класс), специально предназначен для использования в автомобильной промышленности. Допустимая температура эксплуатации до +105 С, хотя предел теплостойкости значительно выше (до 96 часов при t + 135C). Провод устойчив к нефтепродуктам – маслу, дизельному и бензиновому топливу. Минимальный срок службы до 10 лет. Провод ПВАМ (М-малогабаритный) отличается от ПВА лишь толщиной изоляции, что делает его легче по общей массе, однако разница при монтаже не ощутима. Преимущественное применение в современных легковых и грузовых автомобилях для подключения оборудования бортовой сети. Кабель соответствует европейским стандартам.

Заказать ПВА

Дополнительное оборудование

В процессе эксплуатации владельцы автомобилей нередко устанавливают дополнительное электрооборудование:

• Сигнализацию;
• Более мощные осветительные приборы;
• Аудио и видео аппаратуру и т.п.

Их интеграция добавляет проводки в автомобиле, а также нагружает электросистему. Более того, ряд «новых» потребителей электричества неотключаемые, например, сигнализация, а значит, вероятность быстрого разряда аккумуляторной батареи становится очень актуальной.

Если ваш автомобиль начинает плохо заводиться после длительной стоянки, то следует определить причину утечки тока. Найти утечку вам также поможет многофункциональный прибор, переведенный в режим амперметра.

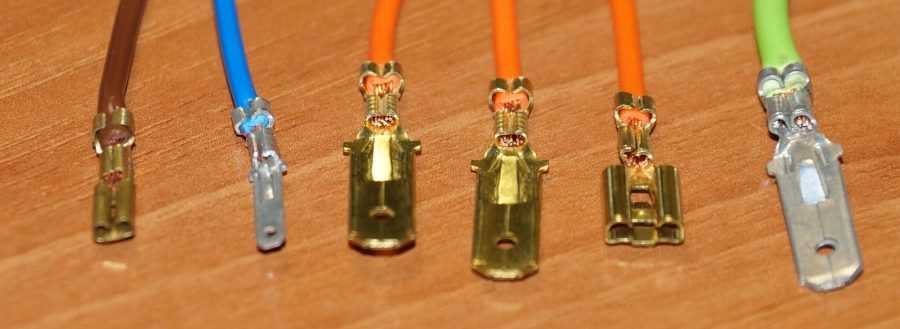

Плюсы и минусы обжимки проводов в авто

Всеми производителями автомобилей рекомендовано при ремонте электрики использовать именно обжим. Это популярный способ, у которого есть масса преимуществ:

• Простота;
• Надёжность;
• Используя определённые муфты можно получить сразу изолированное соединение.

Из недостатков можно выделить только то, что придётся купить специальный инструмент — кримпер. Несмотря на то, что некоторые муфты имеют полимерную изоляцию, рекомендуется дополнять соединение термоусадкой.

В завершении темы стоит напомнить, что независимо от выбранного способа важно соблюдать технику безопасности при работе с электропроводкой автомобиля. При ремонте нужно обязательно отключать аккумуляторную батарею

Все плюсовые контакты должны иметь надёжную изоляцию. В противном случае может произойти короткое замыкание, которое вызовет пожар.

Ходовая часть

Нередко в негодность приходит и ходовая часть автомобиля. Ремонтировать ее нужно сразу же после обнаружения неисправности. Дело в том, что именно ходовая часть отвечает за жизнь людей, которые находятся в машине. Ремонт машин по ходовой части сегодня производят даже в самых обычных гаражах. Но лучше всего делать все самостоятельно, потому что в гаражах могут поставить некачественные детали за цену новых и качественных. На самом деле нет ничего трудного в .

Ремонтировать чаще всего приходится наконечники, шаровые и другие элементы подвески. Нередко в негодность приходят различные сальники и пыльники. Их нужно немедленно заменять, дело в том, что они нужны, чтобы защитить важнейшие механизмы от различных повреждений и попадания грязи. Многие водители во время прихода в негодность сальника или пыльника не обращают внимания, и вскоре меняют всю деталь из-за того, что она пришла в негодность.
