Дополнительный подогрев заводского топливного бака на дизель своими руками: поэтапная инструкция

Приступать к самостоятельному изготовлению установки рекомендуется при наличии желания что-либо изобретать. Особых сложностей в процессе конструирования изделия нет: спецсноровки не нужно, но знания по электричеству из школьного курса физики не помешают – этого достаточно для грамотного подсоединения самодельного изобретения к бортовой сети.

Компоненты

Сконструировать подогреватель дизельного топлива в баке можно из подручных средств. Основа подогревательного устройства – нагревательный элемент. Нагреватель прямого назначения вряд ли удастся найти – придется проявить смекалку. На роль преобразователя электрического тока в тепло сойдут:

Гибкий ТЭН на 12 или 24 В.
Нихромовая проволока.
Автомобильный кипятильник на 12 В.

Для подсоединения к электросети понадобится стандартный набор элементов, состоящий из четырехконтактного реле на 30 А и колодки для него, кнопки-выключателя, плавкого предохранителя на 30 А и провода необходимой длины сечением не менее 2,5 мм2. Не лишней будет визуальная индикация режимов работы подогревателя, которую обеспечивает светодиод. Пластиковые стяжки и термоусадочный кембрик также должны быть в наличии.

Подогрев на основе кипятильника

Простота – главный критерий совершенства самоделки. Использовать автомобильный кипятильник в качестве нагревательного элемента – значит пойти по пути наименьшего сопротивления. При таком раскладе дел ничего изобретать не нужно – достаточно приобрести в автомагазине аксессуар и необходимые для сборки электроцепи компоненты.

От самого кипятильника необходим только нагреватель – пластиковая накладка вместе со шнуром для прикуривателя удаляются. Дальнейшие действия производятся в соответствии с инструкцией:

В крышке топливозаборника сверлится отверстие под вывод «+».
На заборник топлива крепится нагревательный элемент с помощью пластиковых стяжек.
К кипятильнику подсоединяется проводка: масса идет на ближайший винт, «+» – из салона. Скрутку желательно пропаять и защитить термоусадкой.
Отверстие в крышке закрыть герметиком.
Подсоединить к реле «+» от кипятильника, кнопки и светодиода, массу. Положительный контакт взять от аккумулятора через предохранитель на 30 А.

При монтаже своими руками покупного или самодельного подогрева заборника топливного бака на дизель встречается одно проблемное место – отверстие в крышке топливозаборника. Закрыть его лучше какой-либо пластиковой заглушкой. Обычный герметик и термоклей не подойдут: со временем они растворяются в солярке. Жидкая резина обладает требуемыми качествами: находясь в жидком состоянии, полностью закупоривает технологическое отверстие и со временем переходит в твердое состояние.

Подогреватель на базе нихромовой проволоки

Главная характеристика изделия из нихрома – удельное сопротивление. Оно зависит от геометрических характеристик проводника: сечения и длины. Величина сопротивления определяет мощностные характеристики установки, которые влияют на количество тепла, выделяемого при прохождении тока определенной силы.

При выборе электротехнических параметров можно отталкиваться от того же автокипятильника. Его мощность не превышает 200 Вт. Значит оптимальное сопротивление нихромовой нити – 0,7 Ом. Исходя из этой величины подбирается диаметр и длина нихромового проводника по формуле сопротивления.

Монтажная часть заключается в установке проволоки из нихрома на специальную насадку, одеваемую на топливозаборник. Чаще всего в роли корпуса нагревателя выступает пластиковый обод сеточки грубой очистки. Соединение нихромовой проволоки с проводом обязательно выполняется механическим путем – через контактную пару.

Напоследок

Старт двигателя в холодную погоду — это проблема множества регионов страны. Потому наличие подогревателя порой спасает и выручает из сложных ситуаций.

Но сделаю одно замечание. Многие производители ППД утверждают, что с момента пуска подогревателя до полного прогрева мотора пройдет не больше 30 минут. По факту, когда температура очень низкая, на прогрев может уходить 1-2 часа. Так что не всегда стоит верить производителю.

А вот если температура на улице от 10 градусов тепла по Цельсию и выше, необходимости во включении ППД нет. Зря не расходуйте энергию.

Нужен такой агрегат вам или нет, вопрос сугубо индивидуальный. Для некоторых регионов это действительно важная составляющая. А для других покупка ППД будет просто напрасной тратой денег.

Пишите свое мнение относительно подогревателей и делитесь опытом их эксплуатации на личном примере. Не забывайте подписываться и приглашать к нам своих друзей!

(1 оценок, среднее: 5,00 из 5)

Подпишитесь на обновления и получайте статьи на почту!

Гарантируем: никакого спама, только новые статьи один раз в неделю!

Причины установки своими руками подогревателя зимнего дизельного топлива: почему и зачем?

Опытные автолюбители не только знают, как приготовить аккумулятор к зиме, чтобы потом не пришлосьприкуривать от другой машины, но и могут определить другие проблемы с запуском. Одной из них является непосредственно дизтопливо, которое представляет собой сложную смесь углеводородов:

Парафиновых 10-40%.
Нафтеновых 20-60%.
Ароматических 15-30%.

Каждый, кто решил сделать проточный подогреватель дизельного топлива своими руками, знают о том, что летние сорта тяжелого горючего начинают терять свои качества уже при температуре около -5°C, а зимние – при 25°C. Бывалые автомобилисты прекрасно понимают непреодолимые сложности в определении между ними различий без лабораторных анализов.

Зимние метаморфозы

Какие же процессы происходят с соляркой в зимних условиях? По мере снижения температурных значений вязкость дизтоплива увеличивается. Эксперты выделяют три порога трансформации текучести эмульсии:

Помутнение – начало кристаллизации парафинов, присутствующих в солярке. Для летних сортов температура помутнения составляет -5°C, а для зимних – около -25°C.
Предельная фильтруемость – в этом состоянии мелкие кристаллы парафина способны забить поры фильтровальных сеток и элементов, а также осесть в каналах топливной магистрали и парализовать работу ДВС. Если не установить подогреватель дизельного топлива своими руками, то летнее горючее вступает в эту стадию при -7°C, а зимнее – при -35°C.
Застывание – абсолютная потеря текучести. На этом этапе летняя солярка превращается в желе при -10°C, а зимняя – при — 40°C.

Главное отличие марок дизтоплива заключается в процентном содержании парафинов, влияющих на текучесть эмульсии, значит, и на использование ее в зависимости от погодных условий и температурного режима. Самым неприятным периодом для владельцев авто с дизельной установкой является осенне-зимнее межсезонье. В это время атмосферная температура колеблется в промежутке от +3°C до -5°C и солярка в любой момент может загустеть. А когда в дизтопливе еще и оказалась вода, то энергетический коллапс для автомобиля гарантирован.

Методы обеспечения запуска и работы дизеля при низких температурах

Способов запустить мотор в холодную пору не так уж и много и не все они могут быть эффективно использованы. Допустим, завести дизель при помощи буксира – довольно рискованное мероприятие. Привод ГРМ у легковых машин ременного типа и из-за рывков во время буксировки может запросто перескочить через несколько зубьев или вовсе порваться. Есть еще один современный метод – применение специальных добавок в горючее, так называемых, депрессаторов. Однако следует учитывать такие моменты, как возрастание стоимости заправки и сомнительное качество некоторых продуктов этого ряда.

А вот, по рассуждениям практиков, проточный подогреватель штатного дизельного топлива своими руками имеет право на использование по причине низких материальных затрат и эффективности. Электрические и комбинированные системы в борьбе с кристаллизацией парафиновых соединений доказали свою продуктивность при любых погодных условиях. Такие обогреватели устанавливаются на критических узлах топливной системы и быстро обеспечивают рабочее состояние дизтоплива.

Преимущества

Данные приспособления получили такую популярность благодаря своим замечательным качествам:

они просты в использовании и прекрасно подогревают тосол даже при сильном морозе;
они подогревают охлаждающую жидкость еще задолго до первого пуска мотора автомобиля;
между элементами двигателя и тосолом происходит равномерный теплообмен, благодаря чему детали, входящие в цилиндропоршневую группу, не изнашиваются в процессе пуска мотора даже при очень низких температурах;
подогреватель тосола обеспечивает 100%-ный пуск двигателя даже при сильном морозе;
нагрузка на другие агрегаты, в том числе на стартер, значительно уменьшается в процессе прогрева и последующего запуска двигателя;
становится существенно меньше расход топлива в процессе запуска прогретого мотора;
подогреватель тосола обладает также дополнительными возможностями, позволяющими прогреть даже салон автомобиля и быстро растопить лед на всех его стеклах.

Мороз и солнце – не самый чудесный день для дизеля

Чтобы разобраться в проблеме, нужно докопаться до её сути. А она спрятана не в двигателе и его узлах, а в топливе, на котором он работает.

Давайте разберёмся, что происходит с соляркой при минусовых температурах. Как Вы, наверняка, знаете дизтопливо, по сути, является отходом при производстве бензина и других более лёгких нефтяных фракций. Этот факт накладывает некоторые особенности на химический состав дизеля и его физические свойства.

Дело в том, что даже при небольшом морозе в этом виде топлива начинают образовываться кристаллы парафина, а при дальнейшем понижении температуры до больших минусов, оно становится вообще тягучим и густым, хоть ножом режь. Но сейчас мы говорим про относительно небольшой «минус».

К примеру, летние сорта солярки начинают себя плохо вести уже при -5 С, зимние – при -20 С, а вот арктическая при -35 С.

И конечно, при загустевании топлива ни о какой работе двигателя не может идти и речи, он даже и не заведётся. Выход один – подогревать.

Как утеплить аккумулятор в машине на зиму

Наилучшая температура для работы АКБ машины колеблется в диапазоне от -15 до +25 градусов. Как уже отмечалось выше, если температура воздуха опускается ниже -15 градусов АКБ теряет емкость. По этой причине многие автовладельцы предпочитают хранить его дома, но это не совсем удобно, т.к. его необходимо постоянно отсоединять и подключать.

Имеется и другой способ – утеплить аккумулятор на зиму. Такой дедовский способ на практике показывает, что при ежедневном использовании машины и ночным простоем в 8 часов таком способ позволяет значительно минимизировать потери емкости АКБ. Рассмотрим, как утеплять аккумулятор на зиму своими руками.

Как утеплить аккумулятор на зиму пенопластом

Пенопласт недорогой материал, его всегда можно найти в магазине, либо у себя дома. Достаточно подобрать необходимого размера и толщины. С пенопласта необходимо сделать коробку, плотно при этом заклеив стыки и стенки.

Затем аккумулятор помещается в данную коробку и закрывается крышкой из пенопласта, в которой проделаны отверстия для проводов

Очень важно делать так, чтобы не было каких-либо зазоров, которые позволяли бы проникать воздуху

Как утеплить аккумулятор на зиму фольгоизолом

Фольгоизол достаточно гибкий и удобный материал. Гарантирует очень хорошую тепловую изоляцию. Мы рекомендуем использовать три слоя, для большей эффективности.

Делаются замеры, вырезается фольгоизол на стенки необходимых размеров.
Затем вырезается пенопласт толщиной где-то в 2 см. Это будет второй (средний) слой.
И 3 слой (наружный) опять фольгоизол.

Пенопласт лучше склеивать клеем, а фольгоизол скрепляется скотчем. По такому же принципу делается крышка. Термокамера для АКБ готова. Минус его заключается в том, что тепло от мотора в таком случае поступать не будет, а при зарядке АКБ излучает слишком мало тепла.

Как утеплить аккумулятор на зиму войлоком

Утеплить АКБ можно и войлоком, сшив из него своеобразный кейс. Можно использовать несколько слоев войлока. Такой способ отлично зарекомендовал себя на практике, особенно, если Вы используете автомобиль каждый день. Такой чехол сохранит тепло аккумулятора от 4 до 8 часов. Существенный минус в том, что будет плохо поступать тепло от мотора.

Как собрать проточный подогрев топлива и установить его на дизель своими руками

Свой интерес мы сосредоточим на классе электрических подогревателей. От жидкостных часто отказываются в силу невозможности подогревать на старте и отсутствия контроля за температурой на выходе из устройства. Конструкции, крепящиеся на выходной коллектор, располагают этими же весомыми минусами.

Способы реализации электроподогрева

Опыт показывает, что изготовить маршевый электрообогреватель в домашних условиях трудно – нужен мощный нагревательный элемент специфической конфигурации и надежная теплоизоляция. Особые требования по компактности устройства удовлетворить не менее сложно, куда проще воспользоваться фирменными решениями.

Автомашина-донор

Некоторые французские и корейские дизели комплектуются проточным подогревом топлива с завода. Взять их штатную конструкцию за основу – отличное решение. Вне зависимости от автопроизводителя конфигурация устройства стандартна, поскольку разработана одним и той же фирмой – Delphi. Однако найти деталь по оригинальному артикулу 9305-117B в продаже не представляется возможным. По кодам комплектующих отдельных машин единица доступна к покупке:

31394-H1950 (Hyundai-Kia) – 1 700 рублей.
1579.Y6 (Peugeot-Citroen) – 1 800 рублей.

Важная особенность устройства – способность функционировать в автоматическом режиме: при температуре топлива на входе выше +2°C автоматика отключает нагреватель. Суммарная мощность – 150 Вт. Диметр штуцеров – 10 мм.

Решения от профильных компаний

Для потребительской корзины всегда доступны универсальные подогреватели от фирм, специализирующихся исключительно на изготовлении средств обогрева автодизелей:

Ручной ЭПТ-150С (НПП «Платан»), 12/24 В – 1 600 рублей.
Ручной Sever-S MiniMax (CFH 007), 12/24 В – 2 900 рублей.
Ручной Номакон ПП-101 (12 В)/ПП-102 (24 В) – 4 700 рублей.
Автоматический Номакон ПП-201 (12В)/ПП-202 (24 В) – 6 800 рублей.

Конкуренцию штатному проточному подогреву холодного дизельного топлива по стартовой цене может составить только ЭПТ-150С. Российская модель предварительно прогревается за 5-10 минут и вступает в работу, обеспечивая разность по температуре между входом и выходом в пределах 15…20 °C.

В отличие от Delphi устройство может быть установлено на грузовые автомобили: на выбор три конфигурации штуцеров подсоединения: диаметры 8/10/12 мм. Недостаток – ручное управление. В основе – высокоресурсный керамический нагревательный элемент.

Еще один ближайший конкурент Delphi, но по функционалу – Номакон ПП-201/ПП-202. Белорусская разработка привлекает автоматическим режимом: при температуре топлива +5°C автоматика отключает нагревательный элемент. Легковой штуцер – 9 мм, грузовой – 12 мм. Минус явный – цена.

Установка электроподгрева

Суть установки электроподогревателя любой фирмы одинакова – интегрировать устройство в топливопровод. Поспешно резать трубки системы питания не стоит, лучше ознакомьтесь с рекомендациями производителей и механиков:

Монтировать вблизи фильтра тонкой очистки топлива.
Избегать применения обычных металлических хомутов.
Устанавливать с использованием быстросъемных хомутов.

Идеальное решение – демонтировать «быстросъем» с фильтрующего элемента и установить его на вход в обогреватель. Выход нагревателя соединить с входом фильтра отрезком топливопровода с двумя быстросъемными хомутами.
Подключить проточный подогреватель дизельного топлива своими руками несложно, если руководствоваться главными правилами:

Предусмотреть четырехконтактное ВАЗовское реле и предохранитель на 30А в схеме питания будь то автоматического или ручного устройства.
Кнопка-выключатель «автомату» не помешает.
Сечение проводов – не менее 4 мм2.
Управляющий плюс должен появляться после включения зажигания.

Особенности монтажа электроподогрева Delphi

Особые рекомендации по установке подогревов профильных компаний приведены ими в полном объеме: по техчасти – трубопровод с двумя «быстросъемами», по электрочасти – замечаний никаких. Техническая составляющая мероприятий по монтажу
детали от Hyundai-Kia или Peugeot-Citroen идентична. Единственная рекомендация – подыскать в каталогах автомобилей шланг на 10 мм и смонтировать узел.

Сложные электротехнические моменты установочных мероприятий оборудования от Delphi наблюдаются по части поиска спецколодки. Необходим как пластмассовый корпус, так и контактные элементы. Комплексное решение от Hyundai-Kia под кодом 8999900026AS обойдется в 1 100 рублей. Дорого. Альтернатива – авторазборка или закупить новые компоненты поодиночке:

Колодка 6541.S9 – 300 рублей.
2 клеммы 6541.Е6 – 100 рублей.

Плюсы и минусы «автономок»

Достоинств у предпусковых подогревателей более, чем достаточно:

Комфорт. В прогретом салоне куда уютней, нежели в холодном.
Экономия топлива. Прогрев двигателя – это не только затраты времени, это еще и лишний литр-два горючего, сжигаемого в течение дня.
Увеличение моторесурса двигателя. Холодный пуск, как известно, эквивалентен 600 км обычного летнего пробега. Предпусковой подогреватель основательно готовит мотор для запуска и работы «на холодную» не наблюдается.
Экология. С точки зрения охраны окружающей среды подогреватели антифриза позиционируются как правильное оборудование. Сами посудите, двигатель прогрет, а вредных выбросов – минимум.

Сильные плюсы перевешивают не менее сильные минусы. Основательный недостаток – цена. Надежные автономные модели обойдутся минимум в 24 000 рублей. Второй негативный аспект – необходимость квалифицированной установки. Автономные модели имеют высокий класс пожароопасности и экономия тут ни к чему.

Дополнительный подогрев заводского топливного бака на дизель своими руками: поэтапная инструкция

Компоненты

Гибкий ТЭН на 12 или 24 В.
Нихромовая проволока.
Автомобильный кипятильник на 12 В.

Подогрев на основе кипятильника

В крышке топливозаборника сверлится отверстие под вывод «+».
На заборник топлива крепится нагревательный элемент с помощью пластиковых стяжек.
К кипятильнику подсоединяется проводка: масса идет на ближайший винт, «+» – из салона. Скрутку желательно пропаять и защитить термоусадкой.
Отверстие в крышке закрыть герметиком.
Подсоединить к реле «+» от кипятильника, кнопки и светодиода, массу. Положительный контакт взять от аккумулятора через предохранитель на 30 А.

Подогреватель на базе нихромовой проволоки

Усовершенствование фильтровальных элементов тонкой очистки

Довольно часто на окончательном этапе очистки горючего фильтровальный элемент забивается кристаллизованным парафином. В результате прекращается подача дизтоплива в рабочую полость насоса высокого давления и возрастает вероятность его поломки. Чтобы этого не произошло, рассмотрим два варианта организации обогрева фильтра тонкой очистки, которые вполне можно реализовать самостоятельно.

Вариант 1

Для работы понадобятся следующие детали и оборудование:

около 6-10 метров нихромовой или медной проволоки сечением 0,5-1 мм;
кнопка управления;
стеклоткань и термоустойчивый герметик;
предохранитель 10-15 А и реле;
два сантехнических хомута;
олово, канифоль и паяльник.

В процедуру организации своими руками данного вида проточного подогревателя дизельного топлива входят пункты:

нанести на стеклоткань герметик и приклеить ее к корпусу элемента (сушить около 24 часов);
намотать проволоку мелким шагом на корпус детали и зафиксировать концы хомутами;
наложить стеклоткань с герметиком поверх витков проволоки и дать просохнуть;
припаять на хомуты контакты для подсоединения проводки и собрать электрическую схему.

Вариант 2

Способ относится к обогревам бандажного типа. Для его реализации подойдут:

электрический обогрев зеркал;
греющая пленка (по типу теплых полов);
гибкий подогреватель.

Рабочий процесс прост и заключается в следующих пунктах:

обмотать нагревательный элемент вокруг фильтра и зафиксировать его изоляцией;
подсоединить провода;
уложить сверху нагревателя фольгированную теплоизоляцию толщиной 0,5 см;
поверх готовой конструкции уложить плотную бумагу или стеклоткань и зафиксировать хомутами.

Мастера рекомендуют дополнительно включить в электрическую цепь датчик температуры, чтобы он корректировал работу системы.

Подогреватель топлива дизельных двигателей

Скажем сразу, на многих современных автомобилях с дизельными агрегатами системы подогрева стоят уже с завода, и волноваться о том, что их четырёхколёсный друг не заведётся в мороз или заглохнет по дороге, их счастливым владельцам вряд ли придётся.

Тем не менее, производители могут недооценивать суровость наших зим или же авто и вовсе может быть не оборудовано ничем подобным, так как пригнано из стран с тёплым климатом.

В этом случае необходимо задуматься об установке специальных подогревателей. И тут возникает логичный вопрос: на какой из узлов топливной системы лучше всего монтировать эти устройства?

Всё как в известной пословице – где тонко там и рвётся. Самыми уязвимыми с точки зрения промерзания и влияния кристаллов парафина являются: фильтр тонкой очистки, фильтр-сепаратор, топливопровод и бак.

Сегодня мы вкратце рассмотрим подогреватель топлива дизельных двигателей и несколько типов таких нагревателей, а именно:

проточный;
бандажный;
ленточный;
подогреваемая насадка.

Начнём по порядку.

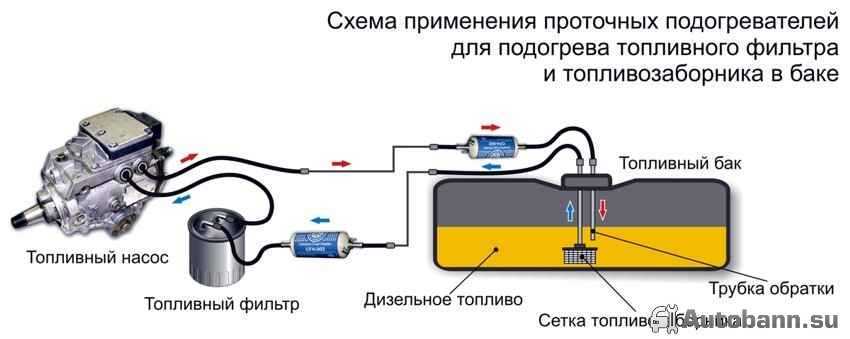

Проточный подогреватель топлива дизельных двигателей

Проточный тип используется для подогрева топливных магистралей и устанавливается, как правило, в разрез топливопровода перед фильтром тонкой очистки.

Стоит отметить, что данная разновидность является вспомогательным нагревателем, так как наиболее полезна лишь во время движения автомобиля.

Проточный подогреватель дизельного топлива

Проточные подогреватели могут быть как электрическими, так и использовать горячую жидкость из системы охлаждения двигателя.

Бандажный подогреватель топлива дизельных двигателей

Чтобы искоренить проблему замерзания топлива на корню, необходимо использовать несколько типов нагревателей. Одним из самых уязвимых элементов дизелей является фильтр тонкой очистки.

Именно ему приходится не сладко, когда в подмёрзшей солярке начинают образовываться кристаллы парафина. Чтобы решить этот вопрос рекомендуется утеплять его в первую очередь, и для этого существуют так называемые бандажные подогреватели.

Они представляет собой накладки с электрическими термоэлементами, которые монтируются поверх фильтра и закрепляются стяжками.

Бандажный нагреватель дизельного топлива

Ленточный подогреватель

Ещё одним полезным видом подогревателей являются ленточные. Это гибкие элементы, которые хорошо выполняют свою роль на различных участках топливной магистрали. Работать они могут как во время движения, так и перед запуском двигателя.

Ленточный нагреватель дизельного топлива

Подогреваемая насадка

Ну и последний тип, который мы с Вами сегодня рассмотрим. Подогреваемые насадки – это специальные устройства с нагревательным элементом, устанавливаемые непосредственно на топливозаборники. Благодаря им, в лютые морозы не страшно загустевание солярки в месте отбора топлива из бака.

Подогреваемые насадки топливозаборников

Необходимо сказать, что существуют комплексные системы, в состав которых входит большинство из вышеперечисленных типов нагревателей. Управляться они могут как в ручном режиме, так и автоматикой на основе датчиков температуры за бортом, в моторном отсеке и по пути следования топлива.

Итак, уважаемые читатели, мы с вами выяснили, что не стоит бояться покупки автомобиля с дизельным мотором, даже если Вы живёте в регионе с суровым климатом.

Современные технологии позволяют практически полностью решить проблемы с запуском и эксплуатацией двигателей на дизтопливе в морозы.
