Ремонт автомобильного усилителя своими руками

Качество компонентов

Конденсатор С1 должен быть неполярным. Лучше полипропиленовый или пленочным. Конденсатор С2 лучше использовать керамический. Точность конденсаторов не так важна, но лучше использовать с точностью не хуже 5%. Резисторы желательно точностью не хуже 1%

Хорошие микросхемы стоят недешево. Например, за две оригинальные OPA2604, которые и предлагались в исходной схеме, придется отдать около 23$.

Но совсем не обязательно сразу закупать самое дорогое. Для начала можно поставить что-то из ассортимента ближайшего магазина радиодеталей, а постепенно заменить их более качественными компонентами. Плата будет работать на любых деталях.

Цены на операционные усилители лежат в широких пределах и не всегда дороже значит лучше для звука. Для начала можно будет установить что-то недорогое и доступное, например любимую многими NE5532(0.3$). Очень желательно чтобы она была производства Филлипс.

В последствии с заменой ОУ можно будет играться сколько хотите. Если рассматривать ОУ классом повыше, то для звука хорошо себя зарекомендовали OPA2134, OPA2132, OPA2406, AD8066, AD823, AD8397….

Структурная схема

На рисунке ниже показана схема 1 канала:

Как видно из схемы, усилитель имеет три входа, один из которых предусматривает простую возможность добавления предусилителя-корректора для проигрывателя винила (при такой необходимости), переключатель входов, предварительный усилитель-тембролок (также трёхполосный, с регулировкой уровней ВЧ/СЧ/НЧ), регулятор громкости, блок фильтров на три полосы с регулировкой уровня усиления каждой полосы с возможностью отключения фильтрации и блок питания для оконечных усилителей большой мощности (нестабилизированный) и стабилизатор для «слаботочной» части (предварительные каскады усиления).

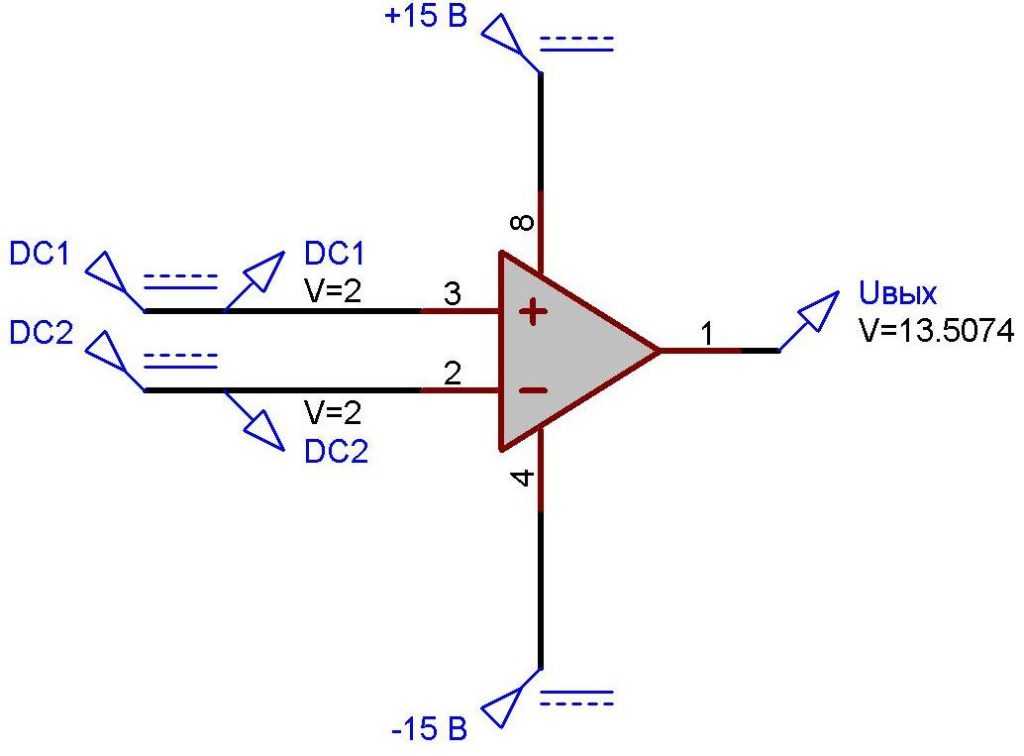

Что будет на выходе ОУ, если на обоих входах будет ноль вольт?

Итак, мы рассмотрели случай, когда напряжение на входах может различаться. Но что будет, если они будут равны? Что нам покажет Proteus в этом случае? Хм, показал +Uпит.

А что покажет Falstad? Ноль Вольт.

Кому верить? Никому! В реале, такое сделать невозможно, чтобы на два входа загнать абсолютно равные напряжения. Поэтому такое состояние ОУ будет неустойчивым и значения на выходе могут принимать  значения или -E Вольт, или +E Вольт.

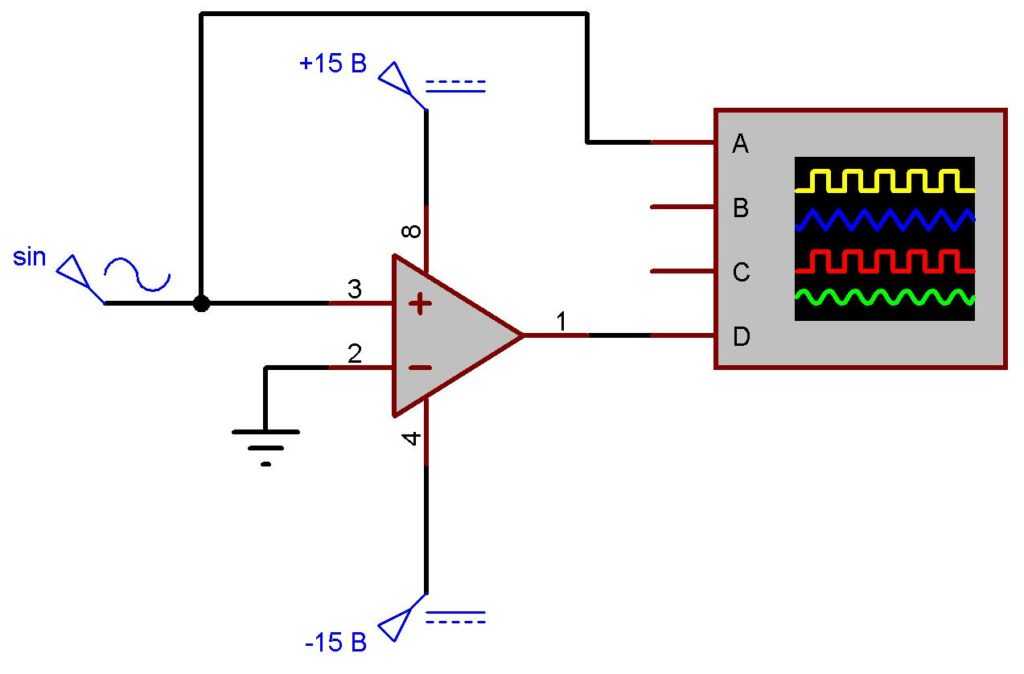

Давайте подадим синусоидальный сигнал амплитудой в 1 Вольт и частотой в 1 килоГерц на НЕинвертирующий вход, а инвертирующий посадим на землю, то есть на ноль.

Смотрим, что имеем на виртуальном осциллографе:

Что можно сказать в этом случае? Когда синусоидальный сигнал находится в отрицательной области, на выходе ОУ у нас -Uпит, а когда синусоидальный сигнал находится в положительной области, то и на выходе имеем +Uпит.

Защиту АС собирал по этой схеме

   В настройке не нуждается если все собрано верно. Печатные платы будут находится в архиве. При испытаниях с усилителя снял с одного канала 98 ватт, далее он вошел в клиппинг. Как и заявил автор — чистые 100 ватт. Радиаторы использовал от компьютера, от сокета АМ 3+. Без кулеров чертовски греется, так как слишком маленькой площади радиаторы. Решено оставил кулера в работе — сейчас все теплое. Кулера запитал по схеме ШИМ регулятора на таймере NE555.

   Далее приступил к сборке второго преобразователя для сабвуферного канала. Схема остается прежней. Есть небольшие изменения по намотке трансформатора. Кольца использовал все те-же, два склееных вместе. Первичка остается прежней. А вот вторичка другая, количество жил прежнее, но витков здесь уже не 15, а 21. На выходе преобразователя получилось +-70 вольт. Для ФНЧ намотал отдельную обмотку проводом 0.8 8 витков. Схема стабилизации остается как в схеме. Также есть еще одна обмотка для питания защиты АС, все аналогично как и в первом преобразователе для Лайкова.

Инвертирующий усилитель

Инвертирующий усилитель характеризуется тем, что неинвертирующий вход операционного усилителя заземлён (то есть подключен к общему выводу питания). В идеальном ОУ разность напряжений между входами усилителя равна нулю. Поэтому цепь обратной связи должна обеспечивать напряжение на инвертирующем входе также равное нулю. Схема инвертирующего усилителя изображена ниже



Схема инвертирующего усилителя.

Работа схемы объясняется следующим образом. Ток протекающий через инвертирующий вывод в идеальном ОУ равен нулю, поэтому токи протекающие через резисторы R1 и R2 равны между собой и противоположны по направлению, тогда основное соотношение будет иметь вид

Тогда коэффициент усиление данной схемы будет равен

Знак минус в данной формуле указывает на то, что сигнал на выходе схемы инвертирован по отношению к входному сигналу.

Собираем усилитель звука на TEA2025B

Теперь, когда все дополнительные элементы собраны, мы можем сосредоточить внимание на микросхеме TEA2025B

Посмотрев внимательней на схему, мы обнаружим один положительный момент. Шесть электролитических конденсаторов имеют одинаковый номинал – 100 мкФ. Это замечательно, ведь часто во многих микросхемах «обвязка» состоит из радиодеталей разного номинала, что создает некоторое неудобство.

Обратите внимание, хотя микросхема и рассчитана на питания максимум 12 В, но электролитические конденсаторы следует применять с напряжением не менее 25 В

Для регулировки уровня громкости одновременно обоих каналов применяют сдвоенный переменный резистор с логарифмической зависимостью. Тогда постоянные резисторы, которые приведены на фото выше — не нужны.

С разводкой печатной платы я не заморачивался и сделал ее по-быстрому в программе Sprint Layout. Если Вам не лень сделать более качественную разводку с нуля, то можете поделиться ей с остальными начинающими электронщиками. Выслать ее можно на мою почту, а я приложу ее к данной статье. Думаю, все скажут спасибо.

Теперь осталось сделать самое приятно – впаять все радиодетали в печатную плату и подключить выводы штекера и динамиков.

Я надеюсь, теперь вы сможете сделать любой усилитель своими руками.

Скачать разводку платы TEA2025B_

Как это работает? — Однополярное питание ОУ и отрицательное напряжение

Обратились недавно ко мне с вопросом. Есть схема с операционным усилителем. ОУ питается однополярным положительным напряжением. Но в схеме присутствует отрицательное напряжение, которое через резисторы подается на на вход ОУ. Вопрос: как и почему оно работает? Разве для работы с отрицательными напряжениями не надо ли питать операционник от двуполярного источника напряжения?

Давайте разбираться вместе.

Вот те самые схемы:

Рис. 1. Схема №1

Рис. 2. Схема №2

Судя по всему, схемы с РадиоКота, но сами статьи не нашел.

Первая — источник высокого отрицательного напряжения для питания ФЭУ, вторая — предварительный усилитель того самого ФЭУ.

Рассмотрим первую. Интересующий нас участок выглядит так:

Рис. 3. Упрощенная обвязка ОУ из рис. 1

Здесь ОУ работает как инвертирующий усилитель с коэффициентом усиления меньше единицы. На вход -HV подается высокое отрицательное напряжение. На выходе OUT получаем положительный потенциал, по величине пропорциональный входному напряжению.

Работает схема следующим образом. На вход -HV подается высокое отрицательное напряжение. Через резистор R2 оно поступает на отрицательный вход ОУ. Так как положительный вход операционника подключен к земле, ОУ через резистор обратной связи R1 будет компенсировать отрицательное напряжение положительным, тем самым сохранять на отрицательном входе нулевой потенциал. То есть, как только на отрицательном входе напряжение провалится ниже нуля, ОУ его снова вернет в ноль через резистор R1. Таким образом, на обоих входах операционного усилителя напряжение всегда будет находиться в окрестности нуля вольт.

Вопрос только вызывает то, что для срабатывания обратной связи операционник должен зафиксировать небольшой провал в отрицательную область, а как он это сделает, если он питается только положительным напряжением?

На это можно ответить коротко: Да ни как! Схема в данном виде является нерабочей, уж не знаю как оно заработало у автора, но у человека, который ее собирал, ни чего не получилось. Выйти из положения можно внеся небольшое изменение в конструкцию:

Рис. 4. Модернизированная схема №1

Положительный вход ОУ с помощью делителя R3-R4 мы немного «приподнимаем» над потенциалом земли. В этом случае операционник следит за провалом напряжения на отрицательным входе уже не ниже уровня земли, а ниже небольшого смещения, которое всегда больше нуля. В таком виде схема уже является жизнеспособной.

Данный прием как раз и реализован во второй схеме (рис. 2). Вот ее часть:

Рис. 5. Зарядочувствительный усилитель ФЭУ

Это так называемый зарядочувствительный усилитель, или инверсный интегратор тока. Вход Anode подключается к аноду ФЭУ, который является источником отрицательного тока (не напряжения!!!). При регистрации кванта света, на выходе OUT получаем импульс напряжения положительной полярности.

Вот и все. Как видите, даже если схема работает с отрицательными напряжениями, в некоторых случаях совсем не обязательно операционные усилители в ней питать двуполярным напряжением.

Блок питания УНЧ

В качестве блока питания были использованы два трансформатора с блоками выпрямителей и фильтров по обычной, стандартной схеме. Для питания НЧ полосных каналов (левый и правый каналы) — трансформатор мощностью 250 ватт, выпрямитель на диодных сборках типа MBR2560 или аналогичных и конденсаторы 40000 мкф х 50 вольт в каждом плече питания. Для СЧ и ВЧ каналов — трансформатор мощностью 350 ватт (взят из сгоревшего ресивера «Ямаха»), выпрямитель — диодная сборка TS6P06G и фильтр — два конденсатора по 25000 мкф х 63 вольт на каждое плечо питания. Все электролитические конденсаторы фильтров зашунтированы плёночными конденсаторами ёмкостью 1 мкф х 63 вольта.

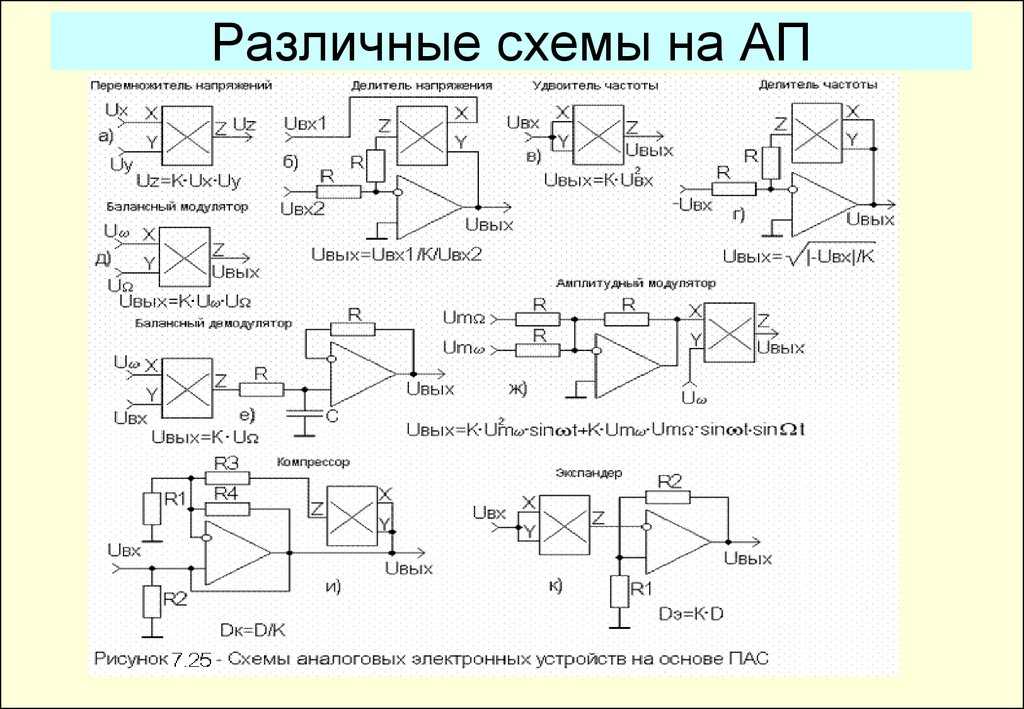

Основные схемы включения операционных усилителей

Характеристики операционного усилителя определяются схемой подключения внешних элементов. Здесь основную роль играет от­рицательная обратная связь, поскольку она позволяет точно задать коэффициент уси­ления за счет выбора значений внешних со­противлений. Работа различных схем будет пояснена на следующих примерах.

Инвертирующий операционный усилитель

Основная схема инвертирующего операцион­ного усилителя показана на рис. «Инвертирующий усилитель«.

A1D DDN

IR1=U1/R1, IR2=-U2/R2

где IR1=IR2 , отсюда следует:

UA=(-R2/R1)·U1

Таким образом, выходное напряжение UА прямо зависит от входного напряжения U1 и выбора сопротивлений R2 и R1.

Неинвертирующий операционный усилитель

Неинвертирующий усилитель можно рас­смотреть аналогично инвертирующему уси­лителю (см. рис. «Неинвертирующий усилитель» ).

DR1R212

UA= (R1/(R1+ R2))·UA

Отсюда следует, что :

U1= ((R1+ R2)/R)·U=(1+R2/R)·U1

Здесь выходное напряжение UA также прямо зависит от входного напряжения U1, и значе­ний сопротивлений R2 и R1 однако здесь ко­эффициент усиления UA/U1 имеет значение не менее единицы; UА и U1 синфазны.

1 2Преобразователь импеданса или развязывающий усилительА1

Преимущество этой схемы заключается в том, что источник входного напряжения U1 не нагружен внутренним сопротивлением RЕ, по­скольку входной ток IР приблизительно равен нулю. Это приводит к пренебрежимо малому падению напряжения на RЕ, а поскольку UD = 0, входное напряжение U1 передается на выход операционного усилителя как UА. Это является важным свойством этой схемы, в особенности для усиления сигналов датчиков, поскольку во многих случаях допустимый ток нагрузки датчика очень мал, т.е. любое увели­чение нагрузки датчика вызывает значительное снижение величины его полезного сигнала.

Вычитающий усилительА12

UА=R1/R2(U2-U1)

Измерительный усилитель

В измерительных системах с датчиками и из­мерительными мостами часто требуется уси­ление дифференциального напряжения без неприемлемо высокой нагрузки датчика или моста.

21А

Измерительный усилитель можно разделить на две части: предваритель­ный усилитель и вычитающий усилитель (см. рис. «Вычитающий усилитель» ) с дальнейшим усилением. На рис. «Схема подсистемы предварительного усиления измерительного усилителя» представлена схема контура предварительного усиления измерительного усилителя.

В соответствии с правилом отрицательной обратной связи разность напряжений на ин­вертирующем и неинвертирующем входах равна нулю. В каждом случае ток I может протекать через резисторы R и R’, поскольку входные токи IN1 и IN2 могут быть проигнори­рованы. Имеет место следующее:

I=(U1-U2)/R’ =(UA1-UA2)/(2R+R’),

таким образом

UA1-UA2 = (U1-U2)·(2R/R’+1)

Таким образом, усиленная разность двух напряжений U1 и U2 получается, как раз­ность напряжений UD на двух выходах двух операционных усилителей. Для вывода этого напряжения UD, как выходного напряжения относительно массы UА может быть последо­вательно подключен вычитающий усилитель (см. рис. «Вычитающий усилитель» ), где UA1 подается вместо U1 и UА2 подается вместо U2.

Блок фильтров

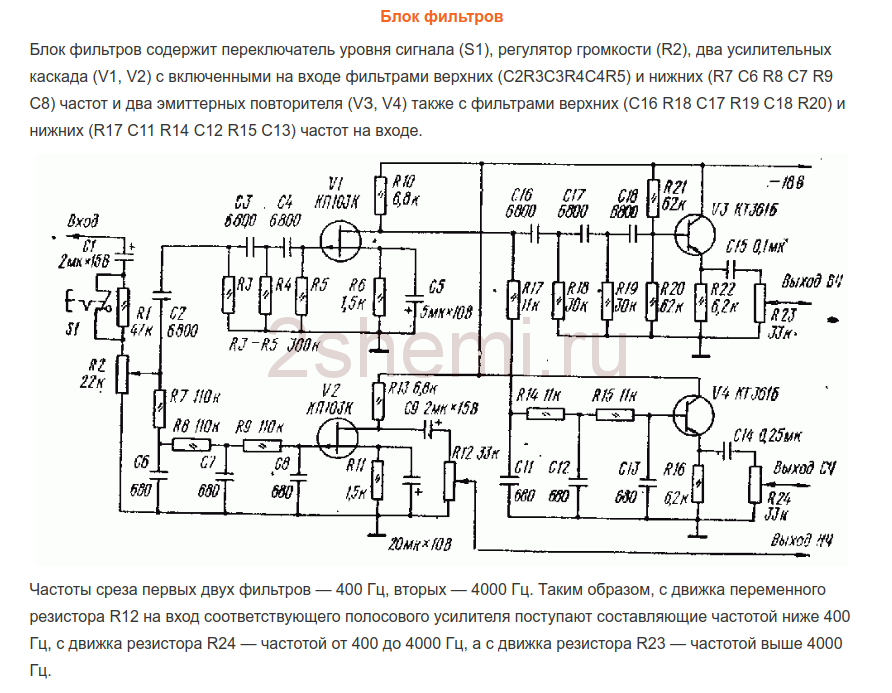

Схем фильтров, также, при желании можно найти множество, так как публикаций на тему многополосных усилителей сейчас достаточно. Для облегчения этой задачи и просто для примера, я приведу здесь несколько возможных схем, найденных в различных источниках:

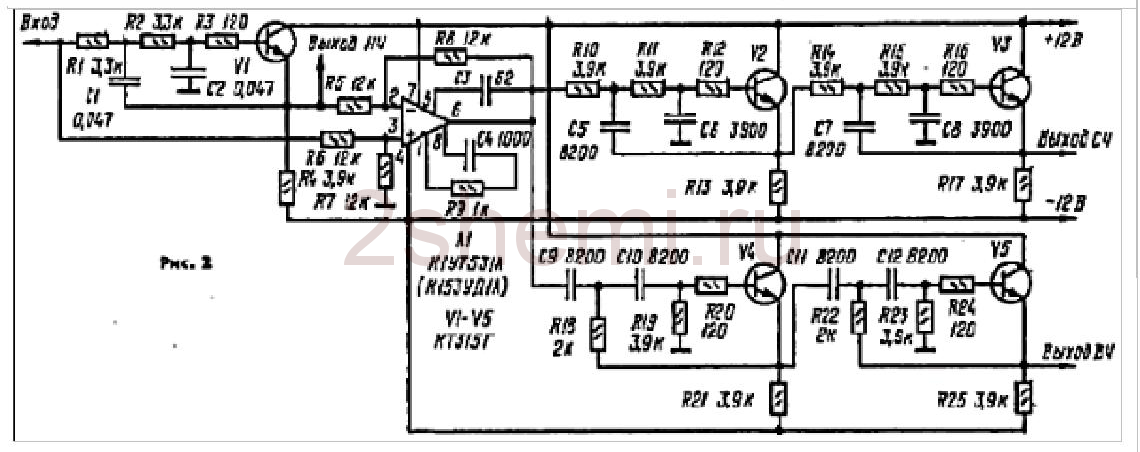

— схема, которая была применена мной в этом усилителе, так как частоты раздела полос оказались как раз такие, которые и нужны были «заказчику» — 500 Гц и 5 кГц и ничего пересчитывать не пришлось.

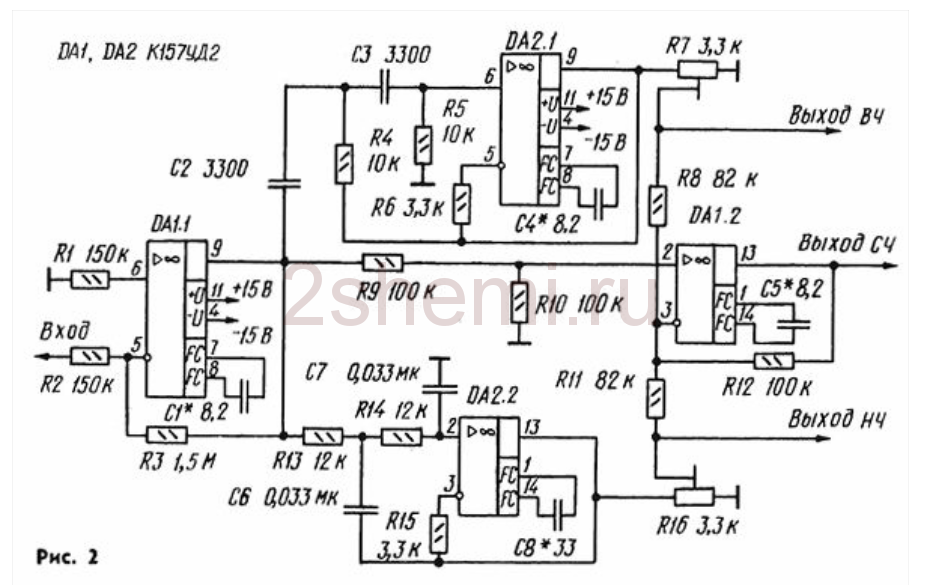

— вторая схема, попроще на ОУ.

И ещё одна возможная схема, на транзисторах:

Как уже писал ваше, выбрал первую схему из-за довольно качественной фильтрации полос и соответствии частот разделения полос заданным. Только на выходах каждого канала (полосы) были добавлены простые регуляторы уровня усиления (как это сделано, например, в третьей схеме, на транзисторах). Регуляторы можно поставить от 30 до 100 кОм. Операционные усилители и транзисторы во всех схемах можно заменить на современные импортные (с учётом цоколёвки!) для получения лучших параметров схем. Никакой настройки все эти схемы не требуют, если не требуется изменить частоты раздела полос. К сожалению, дать информацию по пересчёту этих частот раздела я не имею возможности, так как схемы искались для примера «готовые» и подробных описаний к ним не прилагалось.

Логарифмирующий преобразователь

Одной из схем на операционном усилителе, которые нашли применение, является логарифмирующий преобразователь. В данном схеме используется свойство диода или биполярного транзистора. Схема простейшего логарифмического преобразователя представлена ниже



Логарифмирующий преобразователь.

Данная схема находит применение, прежде всего в качестве компрессора сигналов для увеличения динамического диапазона, а так же для выполнения математических функций.

Рассмотрим принцип работы логарифмического преобразователя. Как известно ток, протекающий через диод, описывается следующим выражением

где IO – обратный ток диода,
е – число е, основание натурального логарифма, e ≈ 2,72,
q – заряд электрона,
U – напряжение на диоде,
k – постоянная Больцмана,
T – температура в градусах Кельвина.

При расчётах можно принимать IO ≈ 10-9 А, kT/q = 25 мВ. Таким образом, входной ток данной схемы составит

тогда выходное напряжение

Простейший логарифмический преобразователь практически не используется, так как имеет ряд серьёзных недостатков:

  1. Высокая чувствительность к температуре.
  2. Диод не обеспечивает достаточной точности преобразования, так как зависимость между падением напряжения и током диода не совсем логарифмическая.

Вследствие этого вместо диодов применяют транзисторы в диодном включении или с заземлённой базой.

Принцип работы операционного усилителя

Давайте рассмотрим, как работает ОУ

Принцип работы ОУ очень прост. Он сравнивает два напряжения и на выходе уже выдает отрицательный, либо положительный потенциал питания. Все зависит от того, на каком входе потенциал больше. Если потенциал на НЕинвертирующем входе U1 больше, чем на инвертирующем U2, то на выходе будет +Uпит, если же на инвертирующем входе U2 потенциал будет больше, чем на НЕинвертирующем U1, то на выходе будет -Uпит. Вот и весь принцип ;-).

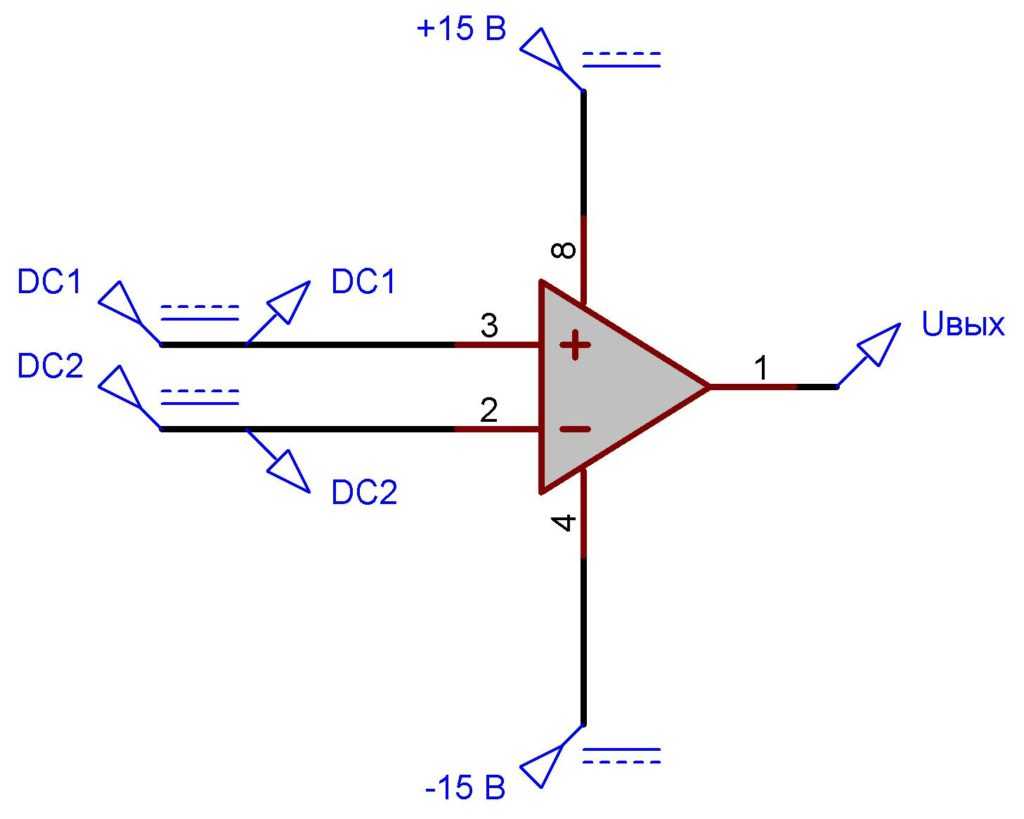

Давайте рассмотрим этот принцип в симуляторе Proteus. Для этого выберем самый простой и распространенный операционный усилитель LM358 (аналоги 1040УД1, 1053УД2, 1401УД5) и соберем примитивную схему, показывающую принцип работы

Подадим на НЕинвертирующий вход 2 Вольта, а на инвертирующий вход 1 Вольт. Так как на НЕинвертирующем входе потенциал больше, то следовательно, на выходе мы должны получить +Uпит. Мы получили 13,5 Вольт, что близко к этому значению

Но почему не 15 Вольт? Виновата во всем сама внутренняя схемотехника ОУ. Максимальное значение ОУ не всегда может равняться положительному либо отрицательному напряжению питания. Оно может отклоняться от 0,5 и до 1,5 Вольт в зависимости от типа ОУ.

Но, как говорится, в семье не без уродов, и поэтому на рынке уже давно появились ОУ, которые могут выдавать на выходе допустимое напряжение питания, то есть в  нашем случае это значения, близкие к +15 и -15 Вольтам. Такая фишка называется Rail-to-Rail, что в дословном переводе с англ. “от рельса до рельса”, а на языке электроники “от одной шины питания и до другой”.

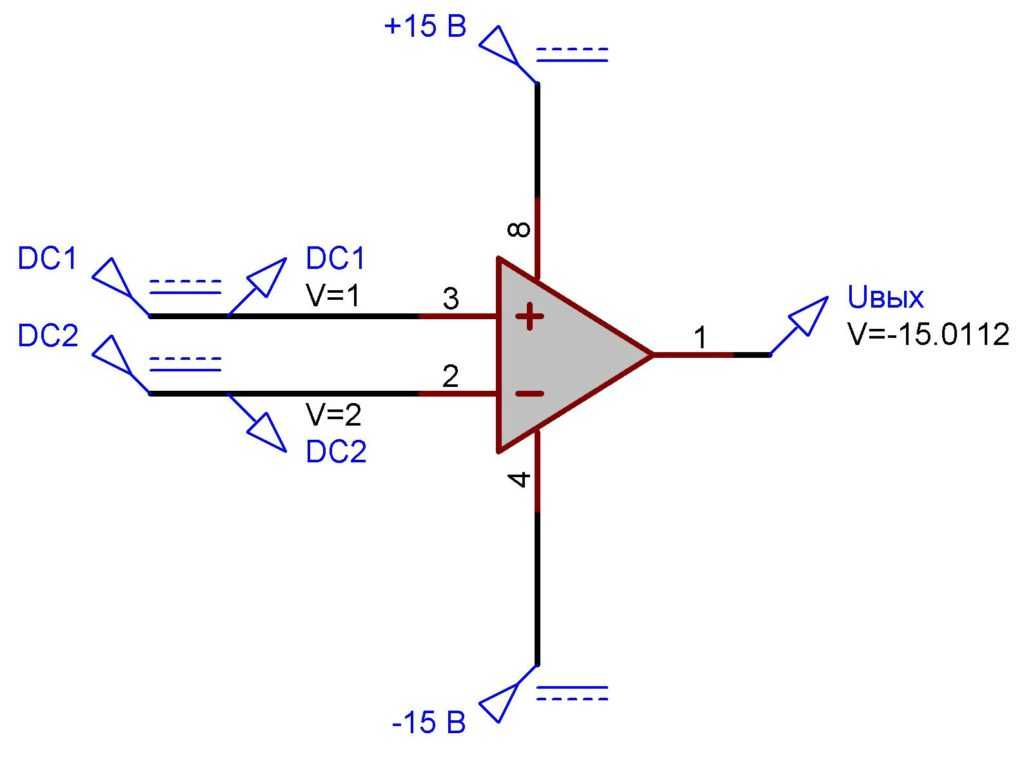

Давайте теперь на инвертирующий вход подадим потенциал больше, чем на НЕинвертирущий. На инвертирующий подаем 2 Вольта, а на НЕинвертирующий подаем 1 Вольт:

Как вы видите, в данный момент выход “лег” на -Uпит, так как на инвертирующем входе потенциал был больше, чем на НЕинвертирующем.

Чтобы не качать лишний раз программный комплекс Proteus, можно в онлайне с помощью программы Falstad сэмулировать работу идеального ОУ. Для этого выбираем вкладку Circuits—Op-Amps—>OpAmp. В результате на вашем экране появится вот такая схемка:

На правой панели управления увидите бегунки для добавления напряжения на входы ОУ и уже можете визуально увидеть, что получится на выходе ОУ при изменении напряжения на входах.

Что такое операционный усилитель ?

Операционные усилители представляют собой микросхемы которые могут выглядеть по-разному.

Например на этой картинке изображены два операционных усилителя российского производства. Слева операционный усилитель К544УД2АР в  пластмассовом DIP корпусе а справа изображен операционник в металлическом  корпусе.

По началу, до знакомства с операционниками,     микросхемы в таких металлических корпусах я постоянно путал с транзисторами.  Думал что это такие хитромудрые  многоэмиттерные транзисторы

Условное графическое обозначение (УГО)

Условное обозначение операционного усилителя выглядит следующим образом.

Итак  операционный усилитель (ОУ) имеет два входа и один выход. Также имеются выводы для подключения питания но на условных графических обозначениях их обычно не указывают.

Для такого усилителя есть два правила которые помогут понять принцип работы:

  1. Выход операционника стремится к тому, чтобы разность напряжений на его входах была равна нулю
  2. Входы операционного усилителя ток не потребляют

Вход 1  обозначается знаком «+»  и называется неинвертирующим а вход 2 обозначается как «-» и является инвертирующим.

Входы операционника обладают высоким входным сопротивлением или иначе говорят высоким импедансом.

Это говорит о том, что  входы операционного усилителя ток почти не потребляют (буквально какие-то наноамперы). Усилитель просто оценивает величину напряжений на входах и в зависимости от этого выдает сигнал на выходе усиливая его.

Коэффициент усиления операционного усилителя имеет просто огромное значение,  может достигать миллиона, а это очень большое значение!  Значит это то, что если мы ко входу приложим небольшое напряжение, хотябы 1 мВ, то на выходе  получим сразу максимум,  напряжение почти равное напряжению источника питания ОУ. Из-за этого свойства операционники практически никогда не используют без обратной связи (ОС). Действительно какой смысл во входном сигнале если на выходе мы всегда получим максимальное напряжение, но об этом поговорим чуть позже.

Входы ОУ работают так, что если величина на неинвертирующем входе окажется больше чем на инвертирующем, то на выходе будет  максимальное положительное значение +15В. Если на инвертирующем входе величина напряжения  окажется более положительной то  на выходе будем наблюдать максимум отрицательной величины, где-то -15В.

Действительно операционный усилитель может выдавать значения напряжений как положительной так и отрицательной полярности. У новичка может возникнуть вопрос о том как же такое возможно? Но такое действительно возможно и это связано с применением источника питания с расщепленным  напряжением, так называемым двуполярным питанием. Давайте рассмотрим питание операционника чуток подробнее.

Принципы работы операционного усилителя

Идеальный стандартный операционный уси­литель представляет собой усилитель, двумя входами и (обычно) одним выходом (рис. «Базовая схема операционного усилителя» ). Усилитель имеет инвертирующий и неинвер­тирующий входы. Усилитель осуществляет усиление дифференциального напряжения UD. Выходное напряжение UА определяется по следующей формуле:

UA= AD·UD

где AD — коэффициент усиления при разомкну­той цепи обратной связи. Операционный усили­тель подключается к источникам положитель­ного и отрицательного напряжений питания относительно общего вывода. В случае одно­полярного питания общий вывод соединяется с отрицательным выводом источника питания. Напряжения питания обычно на схемах не по­казываются, однако, разумеется, они необхо­димы для нормальной работы усилителя.

Существуют следующие варианты опера­ционных усилителей (см. рис. «Виды операционных усилителей» ):

  • «Нормальный» операционный усилитель (операционный усилитель VV-типа) с вхо­дами напряжения и выходом напряжения;
  • Усилитель тока, управляемый напряже­нием (операционный усилитель VC-типа) с входом напряжения и токовым выходом;
  • Усилитель напряжения, управляемый то­ком (операционный усилитель CV-типа) с токовым входом и выходом напряжения;
  • Усилитель тока (операционный усилитель СС-типа) с токовым входом и токовым вы­ходом.

Как правило, используются операционные усилители VV-типа; детальные пояснения приведены ниже. Поскольку функции опе­рационного усилителя определяются схемой его включения, прежде всего, детально рас­смотрим возможные схемы. Здесь важным является различие между положительной и отрицательной обратной связью. При выводе соотношений предполагается, что мы имеем дело с идеальным операционным усилителем.

LM358 цоколевка

Очень малое сопротивление Rвых позволяет подключить к выходу ОУ низкоомную нагрузку, при этом потери мощности на выходном сопротивлении ОУ будут незначительны.
Как такое может быть? Так как, благодаря обратной связи, в точке А сохраняется приблизительно нулевой потенциал, входное сопротивление схемы инвертирующего усилителя равно R Это приводит также что коэффициент усиления для каждого входа будет равен 1.
Чем глубже отрицательная обратная связь, тем меньше внешние характеристики усилителя зависят от характеристик усилителя с разомкнутой обратной связью без ОС , и в конечном счете оказывается, что они зависят только от свойств самой схемы ОС.
Очевидно, что если U2 на рис. Здесь напряжение смещения равно половине напряжения питания. А такое быть может! Причем напряжения могут быть как положительными так и отрицательными.
Как следует из схемы на рис. Диод не обеспечивает достаточной точности преобразования, так как зависимость между падением напряжения и током диода не совсем логарифмическая. Например, сдвоенный ОУ ОР как нельзя лучше подходит для этой схемы.


Однако в этой схеме могут применяться только ОУ с полным размахом входных и выходных напряжений Rail-to-Rail. Если источник входного сигнала не соединен с общей шиной рис. Что из этого получилось, показано на рисунке 7. Для этого нужно уменьшать напряжение на выходе. Направление стрелок на графике указывает направление перемещения гистерезиса.

Неспроста ОУ делятся на ОУ общего применения и высокоточные, прецизионные. Трансформатор понижает ток до 30 вольт. Мобильные электронные системы с питанием от батарей получают все большее распространение. Это может привести к нарушению работы оборудования.

В этой схеме инвертирующий повторитель на ОУ2 создает на нижнем полюсе нагрузки RL потенциал, противофазный по отношению к потенциалу верхнего ее полюса. С входным сопротивлением все, вроде, ясно: он получается равным сопротивлению резистора R1, а вот выходное сопротивление придется посчитать, по формуле, показанной на рисунке Недостаток этой схемы состоит в том, что она обладает малым входным импедансом, особенно для усилителей с большим коэффициентом усиления по напряжению при замкнутой цепи ОС , в которых резистор R1, как правило, бывает небольшим. Для вычисления усиления применяют формулу: Отсюда видно, что усиление операционника не зависит от сопротивления R3, поэтому можно обойтись без него. Причем коэффициент усиления мы можем задать любой.
Управление нагревом
