Подготовка радиатора автомобиля к пайке

1.Демонтаж

Запаять радиатор, не снимая его это из области фантастики. Качество работы будет очень низким. Нужно разобрать переднюю часть автомобиля, снять бампер и демонтировать радиатор.

Надо не забыть слить всю охлаждающую жидкость из системы. Все работы следует выполнять только после того, как остынет мотор. Можно получить тяжёлые ожоги лица и рук.

Когда жидкость слита, не стоит забывать отсоединить шланги и крепления радиатора

Выполнять работу надо внимательно и осторожно, чтобы не повредить монтажные элементы. Нужно запомнить места соединения каждого шланга и патрубка

Отключается вентилятор, датчики и прочая электрическая проводка.

2.Внутренняя очистка радиатора

Внутри радиатора за годы его использования образуется накипь. Их надо удалить. Для очистки радиатора внутри можно использовать специальное чистящее средство. Оно заливается внутрь радиатора и растворяет посторонние соединения.

Для удобства чистящее средство растворяется указанным в инструкции количеством воды. Раствор заливается внутрь радиатора. Через некоторое время она сливается вместе с остатками растворённых в ней посторонних образований.

После химической очистки радиатор промывается обычной водой под хорошим напором.

3.Наружная очистка радиатора

Для качественной пайки радиатора автомобильного в домашних условиях нужно выполнить его очистку снаружи. Используются специальные чистящие вещества способные удалить масленые пятна, разливы антифриза и просто грязь. Агрессивные химические вещества лучше не использовать, так как существует риск повреждения радиатора.

При наружной чистке радиатора необходимо фиксировать и отмечать места его повреждения. Это даст возможность выполнить ремонт максимально эффективно.

4.Сушка радиатора

Перед началом пайки радиатора автомобиля в домашних условиях надо его высушить и удалить всю воду. Он должен быть сухим и чистым. Для ускорения процесса сушки можно воспользоваться строительным феном.

Все места пайки надо обезжирить и тщательно очистить. Это залог успешного выполнения ремонтной операции. В ином случае удачи просто не видать и время будет потрачено впустую.

Как запаять пластик радиатора охлаждения авто

Пайка радиатора охлаждения двигателя считается довольно простой задачей. Впрочем, с ней сможет справиться далеко не каждый из-за недостаточных знаний о том, как запаять радиатор автомобиля собственными силами. Большинство автовладельцев предпочитают отогнать свое авто на станцию технического обслуживания.

Подготовка поверхности

Прежде, чем заклеить пластик на радиаторе машины, понадобится провести полноценную подготовку поверхности к этому процессу. С этой целью нам потребуется очистить ее от жира, пыли и грязи. Слегка смочите ветошь, и очень аккуратно протрите участки пластика вокруг полученной трещины.

Для того, чтобы достичь более качественного эффекта, рекомендуется воспользоваться спиртовым раствором

Важно, что при этом ни в коем случае нельзя переусердствовать. Дело в том, что слишком активное механическое воздействие на поврежденный участок или чрезмерное надавливание на него при очистке чревато тем, что теплообменник повредится еще больше

Готовим клеящую смесь

Теперь нужно позаботиться о том, чем заклеить трещину на радиаторе автомобиля. Так, займемся подготовкой клеящей смеси. Если решено пользоваться исключительно специально предназначенным для таких целей клеем, то его использование будет максимально простым.

Небольшое количество клеящего вещества нужно нанести непосредственно на поврежденный участок. Когда на детали отсутствует определенный кусочек корпуса или нет зазора между двумя половинками, которые образуются из-за трещины, то рекомендуется присыпать жидкую основу порошковым компонентом клея.

Так, если сама трещина является слишком глубокой или отсутствует достаточно большая часть корпуса, необходимо выполнять склеивание в несколько этапов. Следует два или три раза наносить клей на неисправный участок, дожидаясь пока каждый из слоев практически полностью высохнет. Когда образовавшуюся щель получится полностью заполнить сухим градулянтом, рекомендуется его пропитать жидким составом. Так вы сможете быть полностью уверенными в том, что он отлично закрепится на поверхности запчасти.

Холодная сварка

Кроме того, заклеить радиатор автомобиля можно с помощью холодной сварки. Так как она поставляется в виде достаточно густой замазки, достаточно будет нанести ее на шов и подождать полного остывания

Важно, что эта самая замазка должна наноситься аккуратным и ровным слоем, чтобы шов был максимально качественным

Холодную сварку требуется использовать в качестве:

  • основного метода восстановления работоспособности;
  • дополнительного средства закрепления результата, полученного благодаря пайке или склеиванию.

Нанесенный поверх слоя клея слой холодной сварки позволит надолго сохранить качество ремонта автозапчасти и продлить эксплуатационный срок детали.

Финальный этап

Когда клей окончательно застыл и все основные рабочие этапы завершены, нужно произвести финальную обработку поверхности. Следует добиться того, чтобы образовавшийся шов стал аккуратным и гладким. Для таких целей место спайки понадобится обработать мелкозернистой наждачной бумагой, а в идеале – шлифовальной машинкой.

Таким образом получится избавиться ото всех мелких недостатков, которые не лучшим образом повлияют на дальнейшую эксплуатацию изделия. После того, как такая обработка будет произведена, установите теплообменник обратно на его место.

Варианты ремонта радиатора

Перечислим популярные решения, позволяющие восстановить работоспособность радиатора охлаждения.

Восстановление нормальной циркуляции

Как уже говорилось выше, циркуляция в радиаторе может нарушаться из-за грязи или из-за накипи (последний вариант водители называют «закоксовкой»). Сегодня для борьбы с этими загрязнениями есть масса моющих жидкостей, которые можно приобрести в любом магазине запчастей. Наибольшей популярностью пользуется продукция американской компании Hi-Gear.

Состав Radiator Flush отличается высокой эффективностью и оптимальной ценой

Банка жидкости Radiator Flush на 350 мл стоит около 400 рублей. Этого количества хватит на промывку радиатора ёмкостью до 15 литров. Главный плюс этой жидкости не только в том, что она удаляет любую «закоксовку», но и в том, что она это делает в течение 7–8 минут.

  1. Мотор машины заводится и на холостом ходу работает 10 минут. Затем глушится и остывает в течение часа.
  2. Антифриз сливается через специальное отверстие. На его место заливается чистящая жидкость, разведённая с нужным количеством дистиллированной воды (соотношение раствора указывается на банке с жидкостью).
  3. Двигатель вновь заводится и работает в течение 8 минут. Затем глушится и остывает в течение 40 минут.
  4. Остывшая чистящая жидкость сливается из системы. На её место заливается дистиллированная вода для промывки радиатора от чистящего состава и оставшихся частиц накипи.
  5. Процедура промывки повторяется до тех пор, пока выходящая из радиатора вода не будет такой же чистой, как и заливаемая. Затем в систему заливается новый антифриз.

Поиск течи в радиаторе

Иногда радиатор внешне выглядит целым, но при этом течёт. Обычно это происходит из-за разъедания трубок коррозией. Для обнаружения течи применяется вода.

  1. Радиатор снимается с машины, антифриз сливается.
  2. Все патрубки герметично закрываются пробками. В горловину заливается вода.
  3. Радиатор ставится на ровную, сухую поверхность. Для удобства на неё можно постелить бумагу.
  4. При наличии течи под радиатором возникает лужа. Остаётся лишь присмотреться и обнаружить место утечки. Как правило, течи возникают в местах спаивания рёбер с трубками.

Если течь в радиаторе настолько мала, что обнаружить её вышеуказанным способом не удаётся, применяется другая методика.

  1. Все патрубки в снятом радиаторе герметично закупориваются.
  2. К горловине подсоединяется обычный ручной насос, используемый для накачивания колёс.
  3. С помощью насоса в радиатор нагнетается воздух, а затем устройство целиком погружается в ёмкость с водой (насос при этом можно даже не отсоединять от горловины).
  4. Выходящие пузырьки воздуха позволят безошибочно обнаружить место утечки.

Устранение течи с помощью герметика

Самый простой способ избавиться от небольшой течи в радиаторе — заделать её герметиком.

Leak Stop — один из самых популярных и недорогих герметиков

Он представляет собой порошок, который разводится в дистиллированной воде в соотношении, указанном на упаковке.

  1. Двигатель прогревается в течение 10 минут. Затем ему дают остыть в течение часа.
  2. Остывший антифриз сливается из системы. На его место заливается приготовленный раствор с герметиком.
  3. Мотор заводится и работает 5–10 минут. Обычно этого времени бывает достаточно для того, чтобы частицы циркулирующего в системе герметика дошли до места утечки и перекрыли её.

Использование «холодной сварки»

Ещё один популярный способ ремонта радиатора. Он прост, а главное, подходит как для алюминиевых, так и для медных радиаторов. «Холодная сварка» – это двухкомпонентный клеящий состав, причём компоненты этого состава находятся в упаковке отдельно друг от друга. Для использования их необходимо смешать.

  1. Повреждённый участок радиатора зачищается от грязи наждачной бумагой. Затем обезжиривается ацетоном.
  2. Под этот участок из тонкого листа металла вырезается заплата. Её поверхность тоже обезжиривается.
  3. Компоненты «холодной сварки» смешиваются. По консистенции они напоминают детский пластилин, так что для смешивания их нужно просто тщательно помять в руках.
  4. «Сварка» наносится на пробоину. Затем на повреждённое место накладывается заплата и крепко прижимается. Использовать радиатор можно только через сутки.

Видео: ремонт радиатора «холодной сваркой»

При серьёзных повреждениях применяется пайка радиаторов. Сделать это в условиях гаража крайне проблематично, особенно если повреждён алюминиевый радиатор. Для его запаивания требуется специальное оборудование и специальный флюс. Как правило, ничего этого у рядового автолюбителя нет. Так что вариант один: гнать машину в автосервис, к квалифицированным автомеханикам.

Ремонт печки автомобиля цена:

★ БЕСПЛАТНАЯ ДИАГНОСТИКА по 43 параметрам. Предложение действительно только при первом обращении в наш автосервис.

Для того чтобы произвести ремонт печки автомобиля необходимо выявить поломку. Рассмотрим наиболее распространенные.

Если вдруг печка начинает гнать холодный воздух, а раньше этого не было – вероятнее всего причина в радиаторе. В этом случае его необходимо снять и продуть.

Производя ремонт печки автомобильной необходимо обязательно проверить целостность патрубков, которые с виду могут быть неповрежденными, а при первом прикосновении рассыпаться. Разрыв патрубка в дороге может привести к большим неприятностям, а потому рекомендуется каждые три года менять все патрубки, по которым движется теплоноситель.

Завоздушивание системы может произойти вследствие выхода из строя помпы, но эта проблема, при которой нужен не просто ремонт автомобильной печки. Помпой производится циркуляция всей охлаждающей жидкости по двигателю, а потому просто необходима ее замена.

Иногда просто ломается печной кран – сама проблема невелика, но, как и все работы по печке, при замене необходимо разобрать на пути множество других узлов, поэтому все нужно делать качественно и аккуратно. Кроме того, часто приходится иметь дело с пластмассовыми или резиновыми деталями, которые легко ломаются. Здесь не нужно прикладывать много силы, чтобы их не сломать.

Зато после затраченных усилий автомобиль из аварийно опасного морозильника превратится в средство передвижения, причем очень даже комфортное.

Предназначение радиатора

Радиатор представляет собой сочетание тонких трубок, между которыми расположены тонкие пластины. Принцип действия всей охлаждающей системы довольно прост:

  1. Двигатель имеет охлаждающую рубашку, в которую подается вода или антифриз. Засчет высокой теплопроводности применяемых материалов при создании всей системы, тепло передается жидкости, после чего она отводится к радиатору.
  2. Радиатор обладает довольно высоким показателем емкости, состоит из большого количества трубок. Деление конструкции на множество небольших секций позволяет существенно повысить площадь соприкосновения трубок с пластинами. При изготовлении этого элемента охлаждающей системы, применяется алюминий небольшой толщины, за счет чего также существенно повышается степень теплообмена.
  3. При движении автомобиля радиатор охлаждается засчет мощного воздушного потока. И также устанавливаются дополнительные вентиляторы, которые позволяют существенно повысить эффективность охлаждения конструкции.

Применение алюминия и других подобных сплавов при изготовлении радиатора определяет то, что даже несущественное механическое воздействие может стать причиной появления течи или другого дефекта. Стоимость услуги ремонта на СТО весьма велика, что связано с определенными сложностями процесса. Именно поэтому многие решают провести ремонт радиатора охлаждения своими руками.

Пайка алюминиевого радиатора должна проводиться сразу после обнаружения неисправности. Это связано с тем, что течи опасны для окружающих и конструкции двигателя:

  1. Слишком низкий уровень охлаждающей жидкости приводит к перегреву ДВС.
  2. Засчет нагрева жидкости в системе, повышается ее давление. При критическом значении давления может случиться резкий выброс антифриза, нагретого до высокой температуры. При попадании жидкости на открытые участки кожи приведет к травме.

Способы ремонта радиатора своими руками

Несложный ремонт радиаторов автомобиля, например, устранение небольшой течи, по силам выполнить самостоятельно большинству автолюбителей.

Другое дело – пайка радиатора охлаждения двигателя. Здесь без опыта не обойтись (смотрите видео ниже). Как мы уже отмечали, большинство проблем с радиатором автовладелец может устранить своими руками. В одних случаях удастся обойтись только потерей драгоценного времени, а в других придется приобрести в магазине специальные ремонтные составы и материалы. Все зависит от поломки и вида ремонта.

Снятие радиатора. Практически любой ремонт радиатора требует снятия его с автомобиля. И здесь автомобилиста ожидают неприятные сюрпризы.

  1. Сначала необходимо слить охлаждающую жидкость из системы. Если двигатель перед этим был сильно разогрет, то необходимо выждать около часа, чтобы случайно не получить ожоги при сливании. В некоторых авто имеются сливные отверстия в нижней части радиатора или блока цилиндров. Если же производитель не предусмотрел отверстий для слива, то придется снимать гибкий шланг с нижнего патрубка радиатора. Перед сливом жидкости необходимо поставить под моторный отсек емкость для сбора антифриза.
  2. Когда жидкость будет слита, нужно отсоединить гибкие шланги, которые соединены с радиатором, отключить электрическую проводку от датчиков и вентилятора, и открутить крепежные элементы. Радиатор можно извлечь вместе с вентилятором или без него. Все зависит от удобства действий.

Очистка внутренних полостей радиатора. Одним из простых способов ремонта радиатора является очистка внутренних полостей от загрязнений и отложений. Желательно иметь под рукой проточную воду, чтобы создать необходимый напор.

  • Для удаления накипи и других отложений лучше всего приобрести специальное средство. Останется развести его в воде согласно рекомендациям изготовителя и залить внутрь радиатора. Предварительно отверстия радиатора необходимо заглушить, чтобы жидкость для очистки некоторое время могла растворять загрязнения. Когда будет выдержано время очистки, останется слить «жижу» и промыть внутренние полости в проточной воде.
  • При удалении маслянистых загрязнений можно воспользоваться органическими растворителями, например, бензином, сольвентом или уайт-спиритом. Но сначала нужно при помощи деревянной лопатки или палочки удалить густую массу в районе патрубков. Затем в радиатор вливается небольшой объем растворителя, отверстие закрывается, после чего радиатор следует слегка потрясти. После полной очистки останется промыть внутренности радиатора проточной водой.

Далее рассмотрим способы ремонта и устранения течей в радиаторе охлаждения.

Типы и признаки поломок

Перед началом ремонта стоит подробней рассмотреть, какие бывают поломки отопительных радиаторов, а также изучить их признаки. Есть такие неисправности, с которыми могут справиться только специалисты. Например, если в радиаторах слышен шум, то причина, скорее всего, заключается в завоздушенности всей системы отопления. В таких случаях без мастера не обойтись. Ведь то, какой радиатор неисправен, можно определить только специальным прибором.

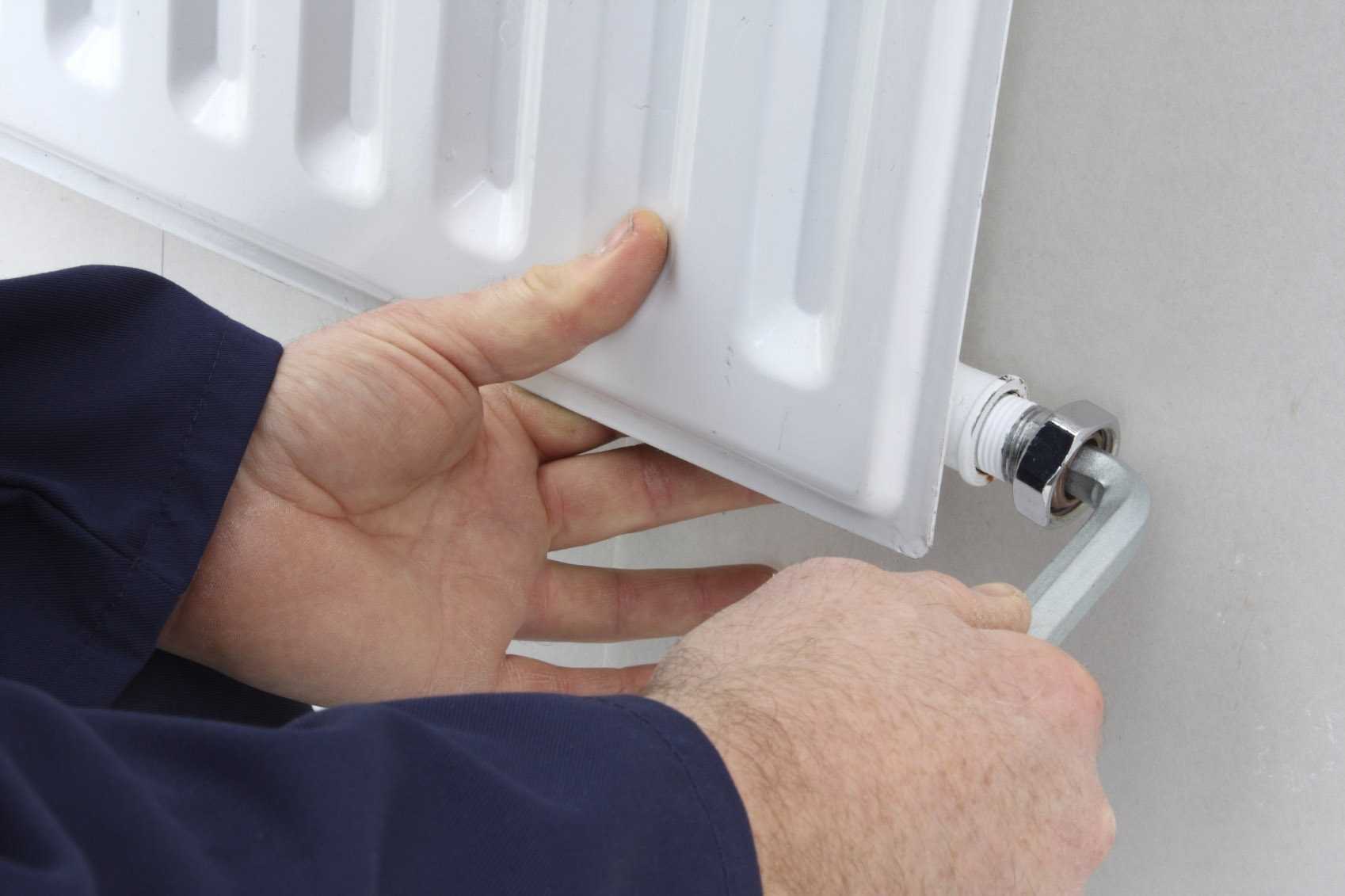

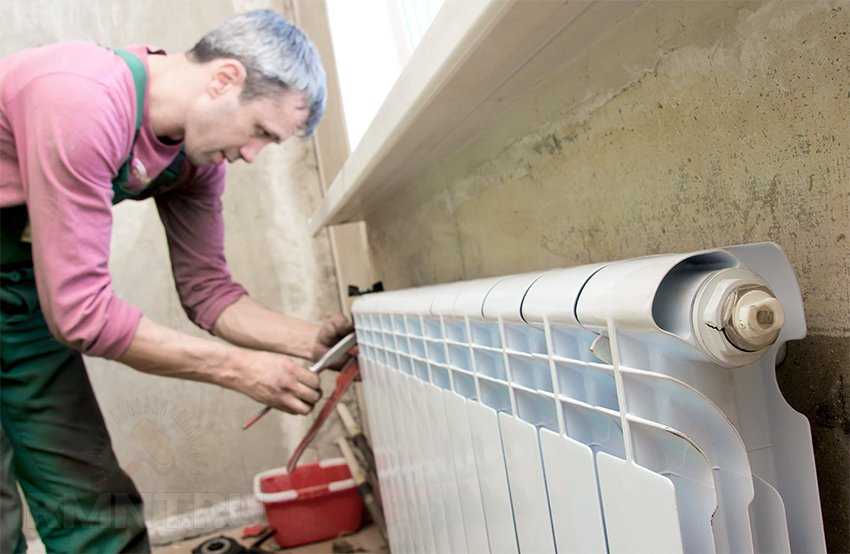

Неправильный выбор и присоединение радиатора

Если соотношение отопительной системы не будет совпадать с техническими характеристиками радиаторов, то они не подойдут друг другу, и подсоединить их будет достаточно проблематично. Так, если взять обычные трубы и к ним подобрать медные переходники, а корпус батарей окажется алюминиевым, то их соприкосновение может спровоцировать коррозию металлов. Поэтому стоит очень тщательно выбирать батареи и правильно их устанавливать.

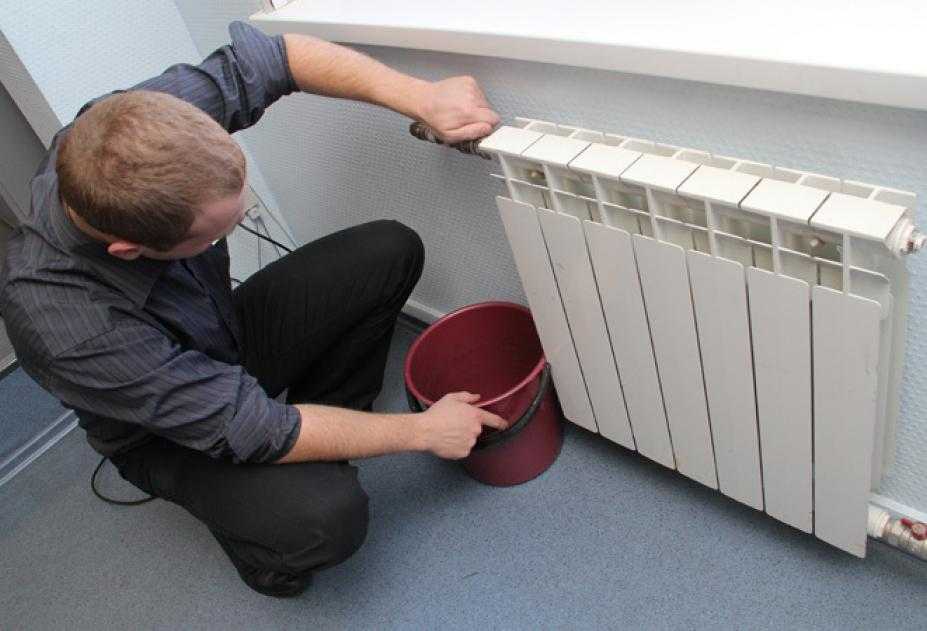

Протечки

Если они появляются, то это первый признак того, что лопнул радиатор и появились неисправности в работе всей системы отопления. Это может быть и неправильное подключение батареи к трубопроводу, и засорения, и разрушение резьбовых ниппелей, и много других причин.

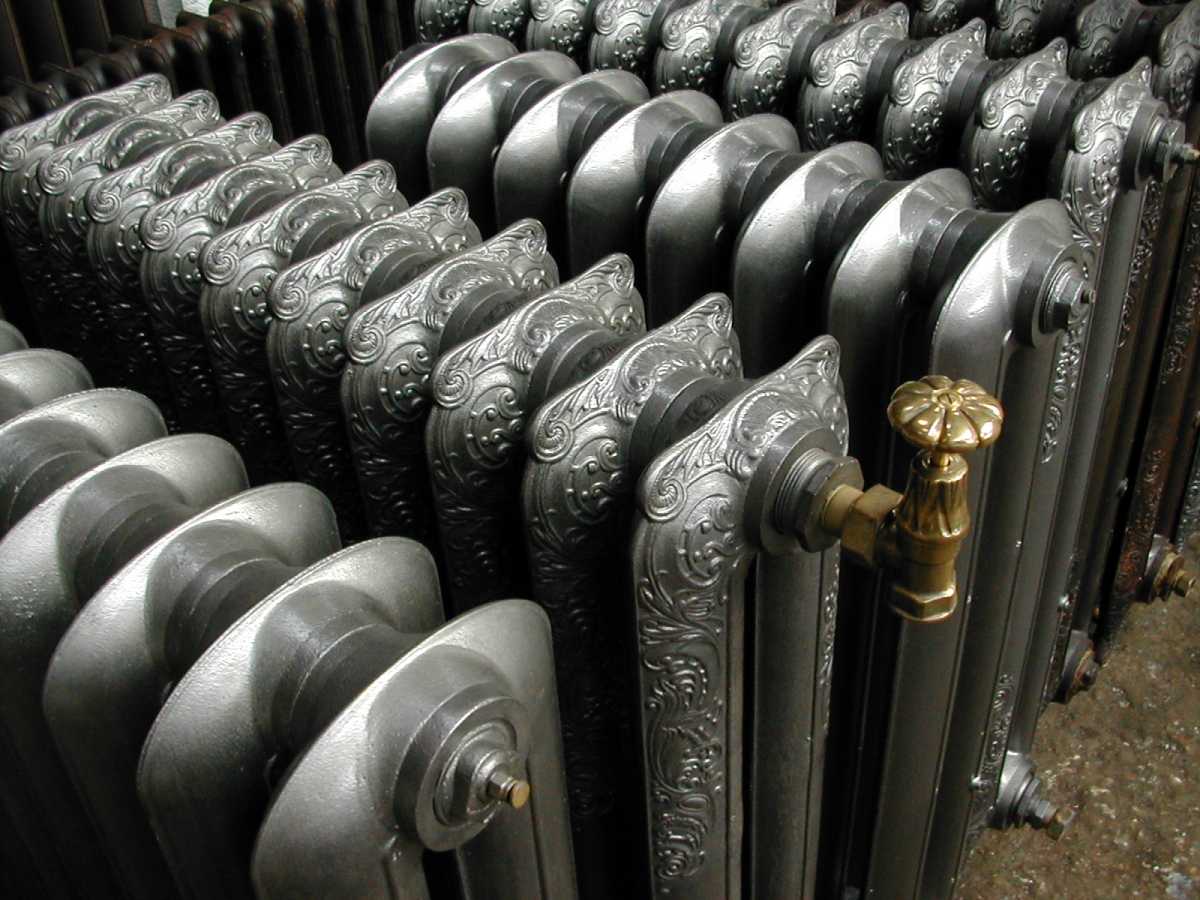

Большой вес

Если взять в руки чугунные радиаторы, то стоит сразу заметить, что они имеют достаточно большой вес. Это становится самой большой проблемой при их установке. Ведь даже небольшая ошибка в монтажных работах может привести к неисправности системы. Наличие слабых кронштейнов приведет к перекосу батареи, а впоследствии могут даже образоваться трещины на стене.

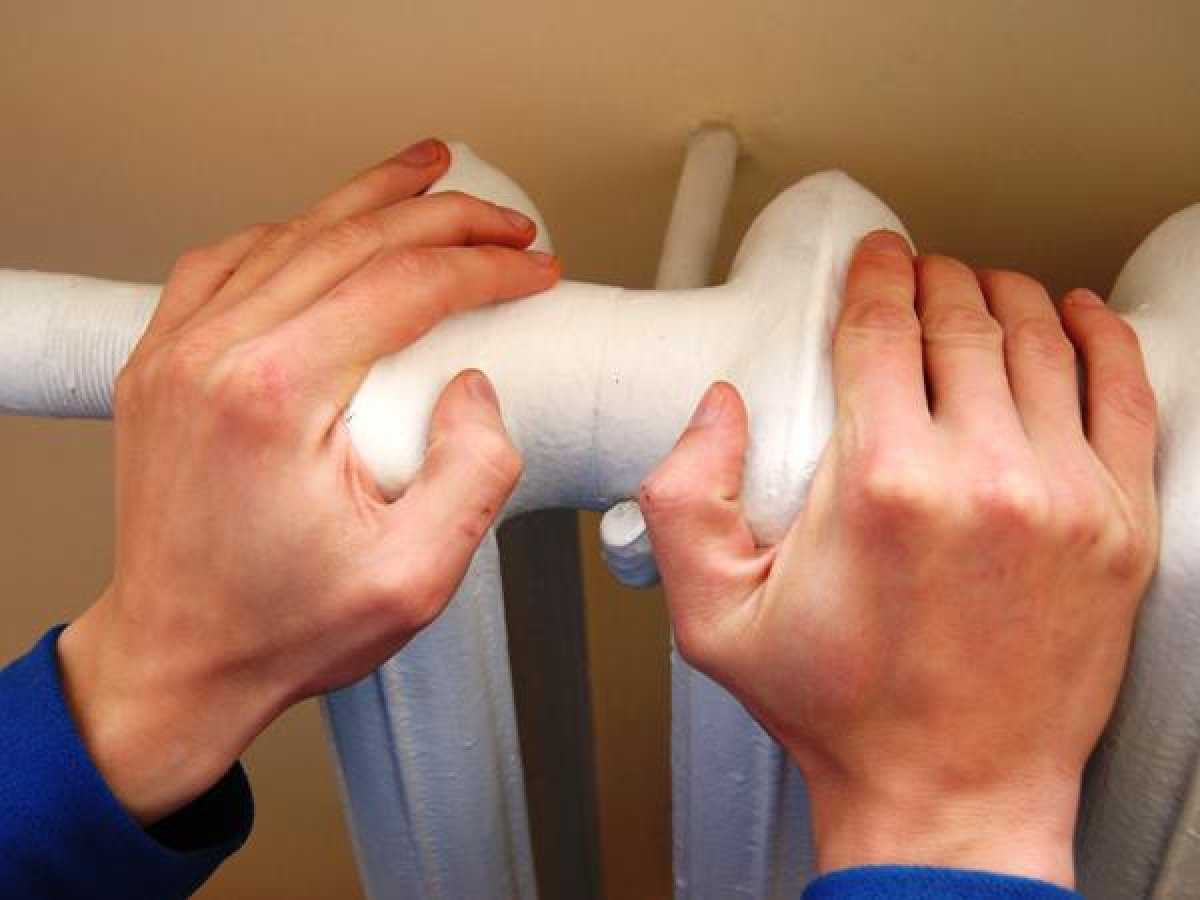

Высокое давление и гидроудары

Даже имея прекрасные технические характеристики, чугун все равно не является идеальным материалом. Он восприимчив к слишком большим нагрузкам, которые создает циркуляция воды в системе. Если произойдет гидроудар, то в местах, где соединяются секции, можно увидеть образовавшуюся протечку.

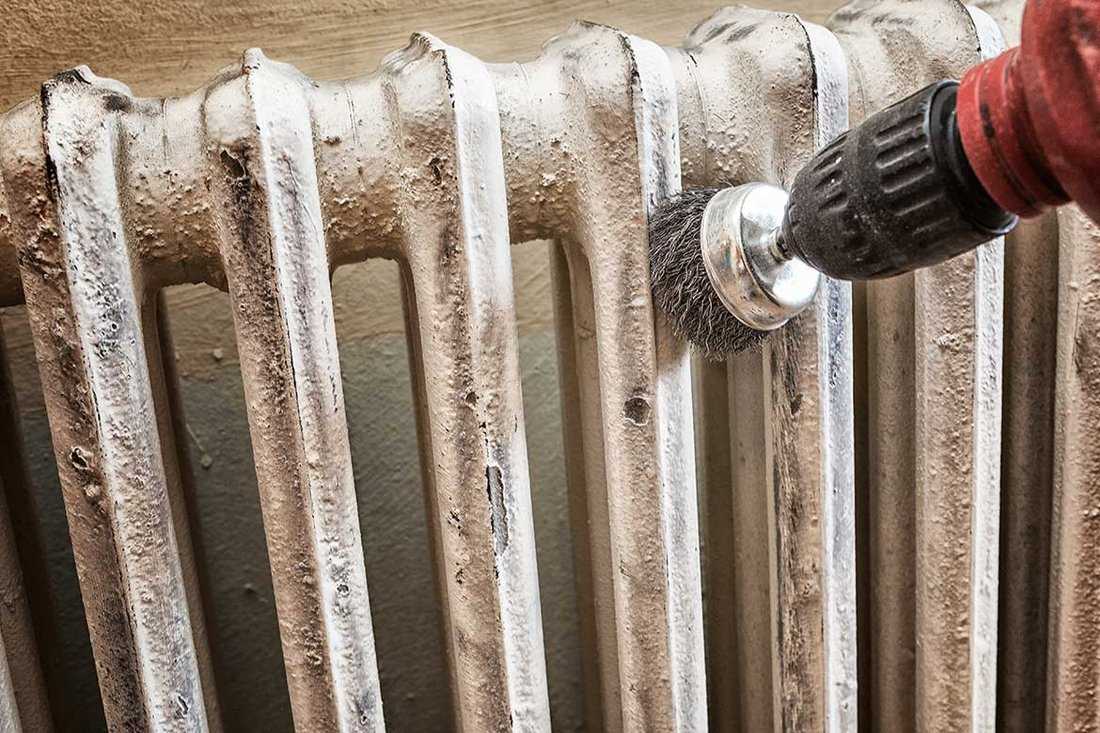

Грязь

Вместе с теплоносителями по трубопроводу разносятся разные примеси и небольшие частицы ржавчины или даже грязи. Это часто приводит к засорениям в каналах. Если радиатор вовремя не промыть, то он может начать подтекать. Также загрязнение батарей часто приводит к тому, что они не будут достаточно качественно прогреваться.

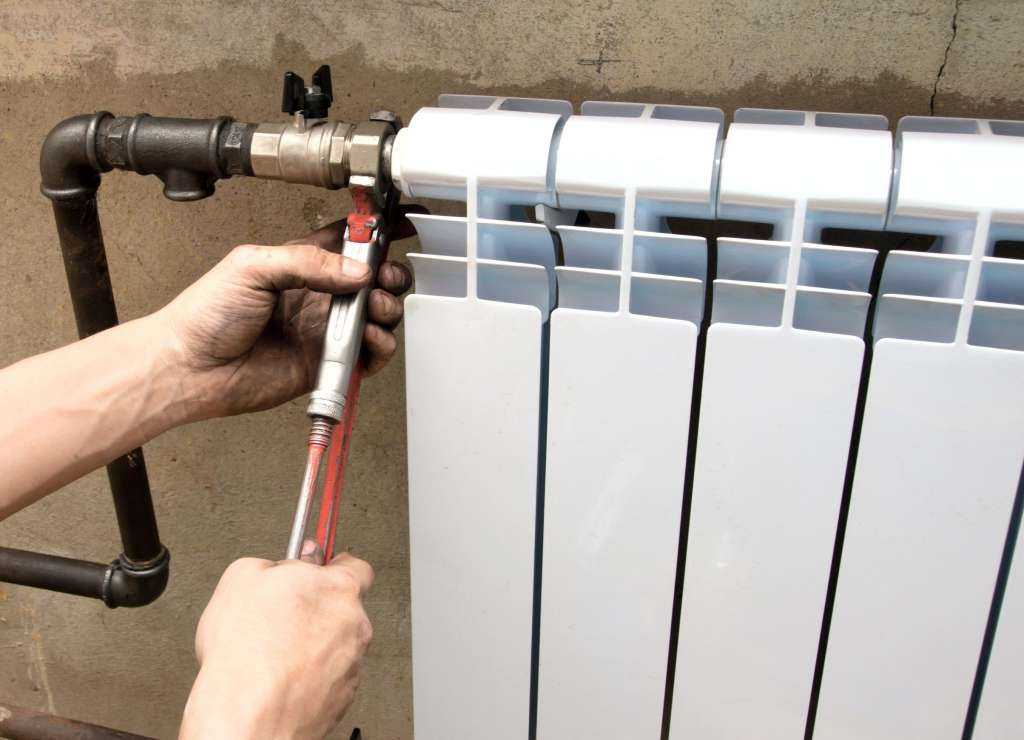

Износ прокладок и ниппелей

Очень часто из-за износа прокладок протекает сам радиатор. Причина может заключаться в очень низком качестве воды в системе отопления. Тогда владелец видит, как порой капает или даже течет вода в этих местах. Чтобы этого не произошло, нужно вовремя подкручивать ниппеля.

Замена антифриза

В ходе работы детали двигателей внутреннего сгорания подвергаются высоким температурным нагрузкам, и их функционирование без отвода лишнего тепла не представляется возможным. Эту функцию выполняют системы охлаждения двигателей

В данном материале мы разберем устройство систем охлаждения двигателей, процесс, причины и сроки замены антифриза как одной из процедур правильного ухода за автомобилем, по важности сопоставимой с заменой масла в двигателе

Системы охлаждения двигателей

Как уже было упомянуто, основной функцией системы охлаждения двигателя является собственно охлаждение деталей в составе двигателя в ходе его работы. Система также нагревает воздух в салоне.

В двигателях с турбонаддувом температура нагнетаемого в цилиндры воздуха снижается именно за счет системы охлаждения, а в автомобилях, оборудованных АКПП, система охлаждает рабочую жидкость непосредственно в коробке передач. Система охлаждения двигателя внутреннего сгорания может быть как жидкостной, так и воздушной.

Но, так как в наше время воздушные системы встречаются достаточно редко, давайте остановимся на жидкостных системах охлаждения закрытого типа, как наиболее распространенных. Собственно, именно в таких системах и используется антифриз.

Система жидкостного охлаждения равномерно забирает тепло у всех узлов двигателя вне зависимости от температурных нагрузок. Такая система является ощутимо менее шумной и гораздо быстрее разогревается (в сравнении с воздушными системами охлаждения). Кратко рассмотрим элементы системы жидкостного охлаждения:

«Водяная рубашка» двигателя – сообщающиеся полости между двойными стенками двигателя. Располагается там, где необходим отвод избыточного тепла, что достигается путем циркуляции охлаждающей жидкости.

Радиатор системы охлаждения — отдает тепло в окружающую среду. Представляет собой ряд изогнутых, зачастую выполненных из алюминия, трубок.

Вентилятор — работает в сторону двигателя и усиливает поток воздуха на радиатор системы охлаждения.

Центробежный насос (помпа) — обеспечивает циркуляцию антифриза в системе охлаждения двигателя при его работе.

Термостат — обеспечивает оптимальную температуру охлаждающей жидкости и представляет собой клапан, установленный между «рубашкой» двигателя и входным патрубком радиатора системы охлаждения.

Расширительный бачок, через который обычно заливается антифриз в систему

Важной функцией его является компенсация объема жидкости в системе при изменении температуры.

Радиатор отопителя установлен в салоне автомобиля и служит именно для обогрева салона.

Температурный датчик служит для управления системой охлаждения.

Вкратце жидкостная система охлаждения двигателей внутреннего сгорания закрытого типа выглядит так. Исходя из таких параметров, как температура антифриза в системе, температура масла, температура воздуха окружающей среды и т. д., в систему включаются дополнительные компоненты.

Функция антифриза в системе

Непосредственно охлаждающая жидкость в системе отводит лишнее тепло от двигателя, защищая его от перегрева. Антифриз имеет низкий коэффициент расширения при охлаждении и хорошо переносит низкие температуры, за счет чего защищает детали авто от повреждений, которые могут быть вызваны расширением жидкости при замерзании.

Как и другие жидкости в составе автомобиля, антифриз имеет срок годности, после чего следует его замена ввиду утраты первоначальных свойств.

Сроки замены антифриза

Вовремя произведенная замена антифриза повлияет на правильную работу двигателя и позволит предотвратить преждевременный износ и коррозию. В противном случае возможны перегрев мотора, появление трещин на головке цилиндров и снижение эффективности моторного масла.

О том, что нужно менять антифриз в системе, может говорить следующее:

  • высокое значение температуры отражено на датчике;
  • вентилятор радиатора включается чаще;
  • система отопления салона работает хуже;
  • изменился цвет антифриза, он начал вспениваться, в нем появился осадок.

Сроками замены антифриза специалисты называют каждые 40-50 тыс. км или по прошествии года с предыдущей замены. Чтобы выяснить наверняка, можно воспользоваться специальными полосками для определения состояния охлаждающей жидкости. Индикатор на полоске при помощи изменения своего цвета скажет, нужно ли осуществлять замену антифриза.

Процесс замены

Заменить антифриз в системе охлаждения двигателя можно самостоятельно: на специализированных ресурсах в Сети можно найти подробные инструкции по замене антифриза для каждой модели автомобиля. Однако занятие это даже при наличии навыков небезопасное и сопряжено с риском нанести вред автомобилю.

Способы ремонта радиатора охлаждения

Ремонт радиатора с помощью герметиков

Внешний ремонт герметиком

при условии соблюдения соответствующих технологических требований на каждом этапе работы:

  • охлаждающая жидкость должна быть полностью слита из радиатора;
  • наружная поверхность, предназначенная для ремонта, должна быть тщательно обезжирена и слегка обработана надфилем или наждачной шкуркой до образования легко шероховатой поверхности;
  • для заделки больших отверстий (более 2 мм) можно использовать металлические заплатки с также обезжиренной и обработанной поверхностью.

Внутренний ремонт химическим герметиком

Сразу отметим, что с помощью химического герметика с заливкой внутрь радиатора можно устранять только незначительные протечки (не более 2 мм) и только временно. По сути, это экстренная мера, чтобы дотянуть до гаража или СТО.

Однако у этого метода есть серьезный недостаток – герметик засоряет систему охлаждения

Ремонт радиаторов охлаждения с помощью паяльника (пайка)

Ремонт латунных радиаторов с помощью паяльника

Для запаивания радиатора из латуни потребуются:

  • паяльник мощностью не менее 50 Вт;
  • паяльная кислота (раствор кислоты и цинка) – для очистки металла от окиси;
  • порошок буры (флюс) – для нейтрализации оксидной пленки и лучшего растекания жидкого припоя;
  • припой.
  • металлощетка, наждачная бумага или надфиль.

Сначала на поврежденную поверхность наносится толстый слой флюса, затем по этой поверхности с флюсом паяльником распределяется жидкий припой

Пайку рекомендуется выполнять круговыми движениями, как бы втирая жидкий припой в трещину (отверстие).

Важно!

Ремонт радиатора методом заглушки поврежденных трубок

Обычно поврежденные трубки плотно пережимают (сплющивают) плоскогубцами с двух сторон как можно ближе к поврежденному месту.

Видео о профессиональном ремонте радиатора:
