Диагностика и ремонт болгарки своими руками

Что это такое?

Болгарка или углошлифовальная машина – это инструмент, часто применяемый при строительстве и во время проведения ремонтных работ. Если в доме нужен небольшой ремонт, покупать мощную и дорогостоящую строительную технику нет смысла. А вот такую машину приобрести будет полезно и относительно недорого. Универсальность современного инструмента – его главное достоинство: с помощью УШМ пилят и режут, обтачивают и выравнивают поверхности. Принцип работы болгарки прост: операции совершаются вращающимися насадками.

Диски делятся на три вида – заточные, отрезные или шлифовальные (обдирочные). Операции различны по предназначению и сложности, порой одной машиной приходится обрабатывать различные по твердости материалы, как правило, это камень и стальные соединения, а также дерево. Шлифовке подвергают обновляемые и обрабатываемые деревянные детали, окна, полы и мебель.

Насадка на болгарку для шлифовки дерева представляет собой сменный круг, подобный аналогичному для циркулярной пилы. Обдирная фреза для первичной шлифовки изготовлена из прочного металла, имеет зубчики и подбирается по диаметру для каждой УШМ. Размер зубцов определяется толщиной слоя древесины. Имеет значение и форма зуба. Переменные годятся для всех пород дерева, а трапециевидные применяют только для мягких разновидностей. Начерно обрабатывать материал можно и дисками с прямыми зубчиками.

Распиливать древесину перед обработкой нужно другими, распилочными фрезами. Они монолитные, изготовленные из высокопрочной листовой стали. Некоторые разновидности выполняют с напылением на зубцах.

Как использовать?

Болгарка имеет несложное техническое устройство. Она снабжена электродвигателем, соединенным с угловым редуктором. Он обеспечивает вращение вала с высокой скоростью до 1000 оборотов в минуту (при работе с деревом такая скорость является оптимальной). Мощные модели требуют трехфазного источника питания, для бытового использования подойдет стандартный источник питания с напряжением в 220 В. Работать с инструментом приходится с единственной точкой опоры, держа болгарку на весу. Перекос может приводить к рывку, по этому начинающему мастеру нужно приобретать серьезные навыки для работы.

Правильно работать с машинкой позволит соблюдение техники безопасности, а именно:

невнимательность в этом деле недопустима;
для того чтобы исключить травматизм при использовании УШМ, с диска защитный кожух не удаляют;
не работают с древесиной, используя сильную подачу;
перед началом операций обязательно надевают очки и плотные перчатки; руки защищают длинными рукавами, одежда не должна быть легкой, поскольку на тело могут попадать искры;
в процессе работы важно делать перерывы, чтобы руки не уставали и машина не соскальзывала.

Удобно работать с инструментом, у которого есть опорная ручка. Наиболее безопасны те болгарки, которые снабжены цепью от бензопилы. Если неожиданно машинку заклинивает, диск продолжает вращение, что позволяет до минимума снизить риск получить травму

Важно также плавно перемещать машину по поверхности пола, не допуская вибрации. Перед началом работы следует еще раз убедиться, что круг надежно и точно закреплен на оси

Начинать осваивать инструмент лучше фрезами с маленькими зубцами. Чем мельче зубчики, тем проще и безопаснее выполнение операций. В процессе работы любой диск изнашивается, изменяется диаметр круга, нужна замена. Меняют диски при переходе с одного вида обработки на другой в процессе шлифовки.

Стоит придерживаться следующей пошаговой инструкции:

  1. отсоединить инструмент от сети, прекратить вращение вала нажатием блокирующей кнопки, только после этого разрешается откручивать диск и снимать его;
  2. открутить удерживающую гайку – стопор снимают при помощи ключа, если гайка слишком сильно затянута на диске, понадобится газовый ключ, который нагревают и охлаждают перед применением, а оставшуюся часть диска вырезают ножовкой;
  3. произвести съем негодного диска;
  4. надеть новый и закрепить его стопорной гайкой, прочно зафиксировать резьбу на точно установленном диске, после этого можно продолжать работу.

Подробнее смотрите в следующем видео.

Электрические поломки

Итак, к самым распространенным электрическим неисправностям относятся:

  • повреждение кабеля питания на входе в УШМ;
  • износ или деформация угольных щеточек;
  • неисправная кнопка запуска;
  • короткое замыкание или же обрыв статора;
  • короткое замыкание или обрыв ротора;
  • износ или расслоение коллекторых ламелей.

Электрические поломки рекомендуется определять с помощью тестера или иного устройства. Болгарка характеризуется достаточно простой электросхемой, которая не нуждается в особых познаниях. Нужно лишь быть предельно осторожным и соблюдать правила безопасности.

Самой распространенной причиной является обрыв питающего провода. Решается эта проблема его полной заменой или исключением из электросхемы участка, который вышел из строя. Обнаружить неисправность можно с помощью обыкновенного тестера.

Если у вас нет в наличии этого прибора, то можно воспользоваться специальной индикаторной отверткой.

Также стабильное функционирование электрического инструмента находится в зависимости от состояния угольных щеточек. Полный контакт этих элементов с ламелями и общее состояние влияет на работу роторного коллектора. Кстати, своевременная смена этих деталей позволяет предотвратить многие поломки.

Уровень износа щеток определяется характером искрения в районе расположения коллектора. Искрение, как правило, должно быть ровным по всей площади пятна контакта ламелей и угольных щеток. Искрение по кругу свидетельствует о неисправности в цепочках ротора.

В УШМ рекомендуется использовать лишь оригинальные угольные щетки. «Самопальные» изделия устанавливать можно, но лишь на короткий срок.

Поломки кнопки запуска зачастую проявляются в ненадежном или затруднительном запуске инструмента. Неисправность данного плана возникает и пропадает самопроизвольно.

Не стоит пользоваться УШМ со сломанной кнопкой активации. Эта поломка может привести к заклиниванию рабочего элемента при работе, что повлечет за собой более серьезные последствия. При этом починка заключается в банальной замене поврежденной детали.

О поломке статора может свидетельствовать непроизвольная раскрутка вала. УШМ при этом будет набирать предельные обороты. Причиной здесь может служить межвитковое замыкание в статорной обмотке.

Многие неисправности могут быть устранены лишь опытными специалистами. Увеличить срок службы статора можно лишь регулярной смазкой, чисткой и заменой подшипников и угольных щеточек.

Как правило, статор в болгарке ломается очень редко. К этой неприятности может привести перегрев УШМ при эксплуатации. Проявляет себя поломка существенным нагревом конструкции инструмента и появлением горелого запаха.

Поломка ротора в УШМ может быть следствием неправильного использования оборудования, регулярных перегревов, попаданием пыли в коллекторные ламели и несвоевременной/неправильной замены угольных щеточек.

Сначала на коллекторе увеличиваются размеры искры, после этого возникает аромат гари и дым. Работа болгаркой с неисправным редуктором характеризуется сильным гулом и стуком.

Ремонт ротора, как и ремонт болгарки своими руками, — это очень непростая процедура. Потому для этой цели лучше обратиться к специалистам сервисцентра, которые произведут ремонт болгарки интерскол очень качественно и оперативно.

Как заменить самостоятельно

Что может быть проще, чем замена щеток на болгарке. Однако и здесь имеются некоторые нюансы, которые следует учитывать, чтобы не испортить электроинструмент. Для начала нужно правильно выбрать расходные элементы. При выборе следует опираться на модель болгарки или же снять установленные щетки, и снять их размеры. По этим размерам купить новые элементы. О том, сколько стоят такие устройства, не имеет смысла говорить, так как это сущие пустяки.

После того, как расходные элементы приобретены, выполняется замена щеток. При этом для начала необходимо посмотреть на модель болгарки. Некоторые производители оснащают свои электроинструменты специальными шахтами для быстрой замены щеток. Они представляют собой пластиковый колпачок, который закручивается и выкручивается при помощи отвертки.

Если это болгарка, которая не имеет специальной шахты для быстрой замены щеток, тогда понадобится разобрать корпус, чтобы добраться до расходных элементов. Когда получен доступ для замены расходных элементов, дальнейшие действия выполняются в следующей последовательности:

  1. Получив доступ к щеткодержателю, необходимо отсоединить от него контактный провод
  2. Отсоединить контактный провод, который также подключен к щеткодержателю
  3. Извлечь стертый элемент
  4. Очистить место, куда устанавливается щетка, так как она должна перемещаться свободно и без заеданий
  5. Установить новую деталь в порядке обратном снятию
  6. Перед установкой щеткодержателя на место, необходимо осмотреть коллектор. Если имеются признаки нагара, то их следует устранить
  7. Аналогичным образом произвести процедуру по замене с другой стороны

Зная, как поменять щетки на болгарке, следует немедленно произвести их замену. Чем сильнее искрят устройства на электроинструменте, тем скорее их необходимо заменить. При замене нужно также учитывать, что менять необходимо устройства парно, но не по одному.

https://youtube.com/watch?v=5JChFjP4G2c%3F

Подводя итог о проделанной работе, стоит отметить, что причин искрения щеток на болгарке много, и в каждом конкретном случае нужно искать свою поломку. Если не удается определить причины искрения, то инструмент необходимо показать специалисту, который выявит поломку и устранит ее. Это лучше, чем продолжать работать неисправным инструментом, который в любой момент может сгореть или замкнуть. Только при правильном подходе к ремонту и обслуживанию электроинструмента, можно добиться его продолжительной эксплуатации.

Публикации по теме

Квадратное сверло или как просверлить отверстие квадратной формы разными способами

Насадки для реноватора: важная информация о расходных материалах

Конусные и ступенчатые сверла для металла их отличия назначение и применение

Выбор и виды катушек на триммеры вся правда о качестве оснастки

Назначение углошлифовальных машинок

УШМ или углошлифовальная машина — это специальный вид электрического инструмента, который предназначен для того, чтобы облегчить выполнение работ по резке камня и металла, распиливания древесных материалов, полирования и шлифовки поверхностей, заточка ножей и разных видов орудий труда. Этот инструмент вполне заслуживает звания универсального, так как с его помощью можно даже сверлить отверстия, предварительно закрепив патрон от дрели в шпинделе, и установив в нем соответствующее сверло.

Почему УШМ в народе называют «болгаркой», знают далеко не многие мастера, которые пользуются инструментом вот уже много лет подряд. Такое название угловая шлифмашина получила потому, что еще во времена СССР производство таковых видов электроинструментов была налажено в Болгарии. Если точнее, то выпускались шлифмашинки угловой конструкции в городе Пловдив на заводе «Элтос-Болгарка».

Многие владельцы углошлифовальных машин не знают всего их функционала, и применяют только для резки металла или заточки режущих инструментов. Однако УШМ можно использоваться для выполнения следующих действий:

  • Резку бетона, кирпича, железобетона, шлакоблока, гранита и прочих твердых материалов
  • Отрезание металлических деталей разной толщины
  • Распиливание древесины, пластика, гипсокартонных листов и прочих аналогичных материалов
  • Шлифование и полировка стальных и каменных материалов
  • Зачистка поверхности деталей от коррозии и ржавчины
  • Заточка разного ручного инструмента и прочих изделий

Все эти действия могут выполняться болгаркой при условии размещения в шпинделе соответствующих насадок, которыми являются абразивные круги, отрезные диски, наждачки, шлифовочные и полировочные насадки, наждачные круги и т.п. Область применения рассматриваемого агрегата с каждым годом только расширяется, а становится возможным это за счет выпуска производителями разных насадок. Причем возможности агрегата увеличиваются не только производителями, но еще и домашними мастерами, которые сооружают разные устройства из прибора, например, циркулярный и заточной станки.

При частой эксплуатации рассматриваемого инструмента возникают различные сбои, дефекты и поломки. В один момент все-таки возникает необходимость ремонта болгарки своими руками, произвести который нетрудно в домашних условиях. Чтобы самостоятельно отремонтировать инструмент своими руками в домашних условиях, понадобятся некоторые знания.

Критерии выбора

Выбрать максимально подходящую щётку можно, ориентируясь на следующие критерии.

Производитель

Качество насадки отождествляется с производителем. Вызывает доверие продукция, изготовленная известными марками. В их число входят бренды:

  • STAYER;
  • Bosch;
  • GROSSMEISTER;
  • Lessmann;
  • SKRAB;
  • Matrix;
  • Энкор;
  • Зубр.

Какие бывают

Щётки по металлу для УШМ бывают разных видов.

Кордщётка

Оснастка отличается высокой жёсткостью и твёрдостью. Поэтому её не применяют для обработки древесины и мягких металлических сплавов. Основное назначение – крацевание. Отсюда инструмент и получил название – кордщётка.

Лепестковый диск

Насадка выпускается в разных диаметрах. Диапазон составляет 15-500 мм. Показатели зернистости предлагаются также на выбор – 40-2500. Для изготовления оснастки используют цирконий и электрокорунд.

Применяют данный вид для обработки плоских и криволинейных поверхностей со сложной структурой.

Абразивная чашка

Название насадка получила из-за схожести со столовым предметом. Форма у неё цилиндрическая. Выпускается абразив в диаметрах 100-180 мм. Одной из популярных моделей является чашка 125 мм.

Шлифовальный абразивный диск

Конструкция представляет собой металлическую основу, на которую фиксируются круги разной зернистости. Замена их осуществляется быстро. Круги являются расходным материалом. Основа насадки не изнашивается.

Для обработки поверхности также используют разновидность шлифовальных средств – шлифовальный щёточный круг. Он бывает разных диаметров, зернистости и высоты. Подбирается с учётом вида работ и типа материала.

Тип

При выборе щётки для обработки детали нужно учитывать тип поверхности. Является ли она ровной, либо имеет пазы, углы, внутренние грани, труднодоступные выемки. Исходя из особенностей заготовки, подбирается подходящая форма насадки.

Тип насадки Особенность Назначение
Дисковая Основу конструкции представляет диск. По его краям зафиксированы проволочные жгутики. Обработка поверхностей с углами, пазами, деталей со стыками.
Чашечная Основа выполнена в виде чашки. Её края оснащены щетиной из ровной/витой проволоки. Удаление окалин, снятие старой краски с поверхности большой площади.
Коническая Конструкция основы напоминает слегка вогнутый диск. Обрамление краёв – витая проволока. Обработка деталей, имеющих перепады плоскости, радиусные изменения, выемки.
Радиальная Основа почти такая же, как у дисковой насадки. Отличается проволочной щетиной. Она выполнена из тонкой ровной/витой формы с плотной набивкой по окружности. Зачистка стальных деталей от окалин, ржавчины и др. шлама.

Материал щетки

Проволока выполняет функцию абразива. Для придания насадке разной жёсткости используют разные материалы:

  • латунь;
  • нейлон;
  • нержавеющую сталь.

Первый и третий вариант подходит для обработки металла, бетона, кирпича и др. Нейлон выбирают для шлифования деревянных и пластиковых заготовок, нанесения на дерево узоров.

Использование проволоки

Щетина отличается не только видом материала, но и формой.

  1. Жгутовая – представляет собой скрученный пучок металлических ворсинок. Применяется такая насадка преимущественно для грубых работ.
  2. Гофрированная – снижает вибрацию болгарки благодаря пружинистым свойствам.
  3. Витая – ещё одна разновидность скрутки, которая обеспечивает высокую жёсткость.
  4. Ровная – стандартное средство для обработки древесины, металла, стали.

Применение оснастки по назначению продлевает срок службы расходных материалов.

Назначение

Использовать насадки для УШМ можно для обработки заготовок и изделий из следующих материалов:

  • металл;
  • дерево;
  • бетон;
  • плитка;
  • кирпич.

Диаметр

Показатель измеряется в миллиметрах. В магазинах встречаются модели диаметром 115-200 мм. Для выполнения нестандартных работ применяют оснастку от 5 до 900 мм.

Посадочный диаметр

Данный параметр определяет величину отверстия в насадке. Она соответствует диаметру шпинделя болгарки, на который выполняется установка оснастки. Варианты диаметров щётки по металлу:

  • 22 мм;
  • 22,2 мм;
  • М

Зернистость

Абразивные расходники имеют разную степень жёсткости. На насадке показатель зернистости обозначается в виде символа Р. Для щёток по металлу применяются значения: 40; 60;80. Это крупнозернистые варианты. Чем меньше цифра, тем меньше зерно.

Насадки поступают в продажу в упаковке. Количество варьируется от 1 до 230 шт.

Пошаговая диагностика электрики мультиметром или лампочкой

Диагностика обрыва питания

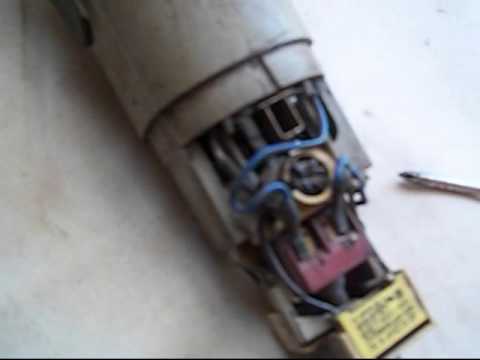

Пожалуй, самой распространенной неисправностью электрооборудования болгарки является обрыв проводов питания внутри оболочки силового кабеля. Для диагностики и ремонта такого повреждения достаточно разобрать заднюю ручку болгарки и проверить напряжение на клеммах перед выключателем. Другой способ — это отсоединить клеммы кабеля и с помощью мультиметра проверить на обрыв сопротивление каждой его жилы.

Проверка угольных щеток

В процессе работы угольные щетки стираются и при достижении минимального размера подлежат замене. Первый признак проблем со щетками — неравномерное со вспышками искровое кольцо вокруг коллектора. У некоторых моделей для замены и проверки щеток на корпусе предусмотрены круглые отверстия с винтовыми крышками. Но у большинства болгарок для того, чтобы их поменять, приходится полностью, как при ремонте, разбирать корпус или заднюю рукоятку.

Наличие противовеса

Решать вам должна ли стойка иметь противовес, но наличие его облегчает работу и служит косвенным элементом безопасности. В теории, если вы выпустите инструмент из рук, он должен подняться в вертикальное положение тем самым прекратить резку материала.

Я бы посоветовал вам сделать концевой выключать в крайнем верхнем положении чтобы, придя в него болгарка просто отключится, эта мера усилит меры безопасности вашего самодельного приспособления.

Если взглянуть на фото выше, то видно, что на двух из них есть противовесы, в третьем случае его нет. Что, на мой взгляд, является недостатком данной конструкции. Вот еще несколько примеров как можно сделать противовес. Достаточно поставить пружину, подобрав ее под вес вашего инструмента, простое и эффективное решение.

С противовесом разобрались, чтобы не делать конструкцию громоздкой лучше поставить пружину как на фото №5 Стойка проста в изготовлении и позволяет откидывать болгарку более чем на 90 градусов в отличие от той, что на фото №2, это свойство может пригодиться в работе с габаритными предметами.

Возможные электрические неисправности

Неисправности электрической части болгарки Bosch условно можно разделить на простые и сложные.

Простые неисправности электрической части болгарки Bosch

Если Вы включили болгарку, а она отказывается работать, начните искать неисправность с обрыва провода подачи питания. Чаще всего обрыв провода проявляется в месте входа в болгарку или в вилку. Не допускайте скруток, это приведет к короткому замыканию в инструменте.

Для определения такой неисправности необходимо вскрыть крышки ручки болгарки. В болгарках Bosch до 1000 Вт крышка крепится одним винтом в торце. У болгарок Бош свыше 1000 Вт крышка ручки крепится несколькими винтами.

При помощи тестера прозвоните цепи питания от входной вилки поз.5 до выключателя. При целой цепи переходите к проверке работы выключателя. В болгарках Bosch применяются простые выключатели, управляемые рычагом включения.

Но электрические контакты выключателя подгорают и становятся причиной отказа работы болгарки. Восстанавливать контакты пластмассового выключателя нецелесообразно, надо менять на новый.

Если выключатель цел, при помощи тестера проверьте наличие цепи от каждого штырька вилки до каждой угольной щетки.При целых цепях болгарка должна включаться. Если не вращается, то неисправность по механической части. Возможно заклинивание шестеренок или разрушение подшипников.

Проверка электродвигателя

Если ваша болгарка Бош набирает обороты вне зависимости от вас, начинает сильно греться, искрить, надо обратить внимание на целостность обмоток ротора, статора. Непроизвольный набор оборотов ушм указывает на неисправность обмоток статора. Целостность обмоток проверяется тестером, а короткое замыкание между витками проверяется специальным прибором. Непроизвольный набор оборотов ушм указывает на неисправность обмоток статора. Целостность обмоток проверяется тестером, а короткое замыкание между витками проверяется специальным прибором

Непроизвольный набор оборотов ушм указывает на неисправность обмоток статора. Целостность обмоток проверяется тестером, а короткое замыкание между витками проверяется специальным прибором.

Как определить неисправность ротора

Ремонт ротора представляет собой сложный технологический процесс, доступный мастерам с прямыми руками.

На неисправность ротора указывает падение оборотов двигателя, появление у одной из щеток длинного искрящегося следа. Это первый признак короткого замыкания витков обмотки якоря.

Ремонт ротора предпочтительно выполнить в специальных мастерских.  А можно перемотать и самостоятельно, если вы решили сами произвести ремонт болгарки Bosch своими руками.

Темный цвет обмотки ротора и подгоревшие ламели коллектора указывают на короткое замыкание в цепях ротора. Неисправность устраняется только заменой на новый ротор.

Ремонт статора

Ремонт углошлифовальной машины bosch включает в себя и восстановление статора. Основным признаком выхода из строя статора является самопроизвольное увеличение оборотов работающей болгарки, которые невозможно уменьшить регулировками.Подгоревшая обмотка статора меняет цвет, становится темнее. Сердечник статора от высокой температуры также темнеет.

Статор перематывать проще, хотя и здесь надо соблюдать определенные правила и последовательность.

Если вы сняли крышку корпуса статора, внимательно осмотрите состояние угольных щеток и ламелей коллектора ротора.

Длина угольных щеток не должна быть менее 8 мм. Кстати, в болгарках Бош применяются угольные щетки  с «выстрелом», устройством, останавливающем работу болгарки при минимальной длине угольной щетки.

Ламели коллектора не должны иметь следов нагара или износа. Нагар легко удаляется при помощи ваты, смоченной в спирте.

Неисправности регуляторов оборотов

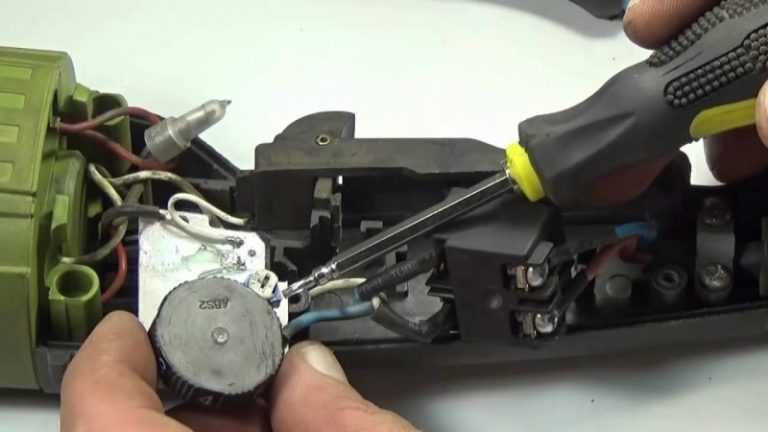

В болгарках серии Бош, особенно малой мощности, установлены регуляторы частоты вращения. Доступ к регулятору частоты вращения осуществляется путем вскрытия ручки корпуса статора, держащейся на одном торцевом винту.

Диапазон частоты вращения регулятора можно выставлять потенциометром, скрытым в панели ручки.

Неисправный регулятор снимать достаточно легко, поскольку крепится только на направляющей.

Ремонт регулятора оборотов ушм представляет собой сложный процесс, выполнение которого требует не только специальных знаний, но инструментов и оснастки.

Если регулятор оборотов вышел из строя, а нового нет, то отсоедините подводящие провода и установите перемычку.

Красным показана перемычка, устанавливаемая при выходе из строй регулятора оборотов.

Рихтовка автомобильного капота своими руками

Наиболее часто автомобилистам приходится осуществлять рихтовку капота. Предварительно его нужно снять, удалить с наружной стороны остатки краски или лака. Также потребуется удалить с внутренней поверхности специальное антикоррозийное и шумопоглощающее покрытие.

Процесс ремонта данного элемента требуется начинать с рихтовки тех мест, которые характеризуются высокими показателями жесткости:

При осуществлении этого процесса следует производить частые и небольшие по усилию удары. Если вмятина достаточно большая, начинать процесс рихтовки необходимо с вершины данного дефекта.

Процесс рихтовки считается достаточно сложным для применения его в домашних условиях. Это основано на необходимости присутствия большого опыта работы. По осуществлению данного процесса нет никакой учебной литературы, потому существует не так много мастеров, способных произвести ручную рихтовку.

  • Абсолютно легально (статья 12.2);
  • Скрывает от фото-видеофиксации;
  • Подходит для всех автомобилей;
  • Работает через разъем прикуривателя;
  • Не вызывает помех в радиоприемнике и сотовых телефонах.

>

В каких случаях можно спасти якорь и восстановить его своими руками

Если повреждение якоря установлено с гарантированной точностью, деталь необходимо извлечь из электродвигателя. Разборку мотора надо производить с особой аккуратностью, предварительно сняв щётки и отсоединив клеммы питания. Вынимается ротор вместе с опорными подшипниками и крыльчаткой охлаждения мотора, они составляют с ним единое целое.

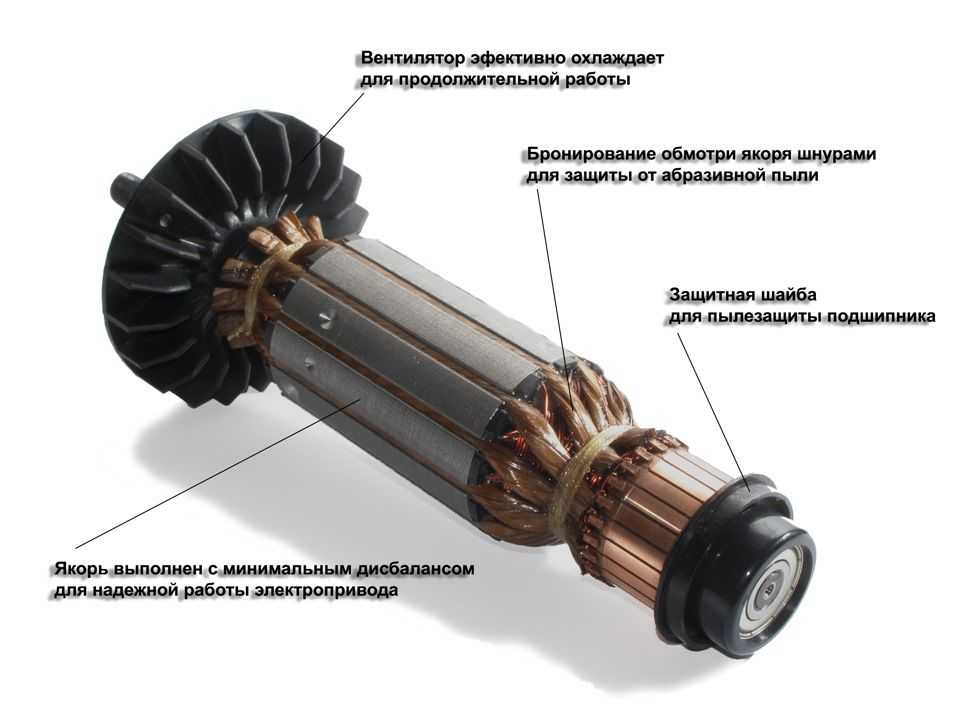

Устройство ротора болгаркиСхема устройства якоря болгарки

Если в якоре повреждена большая часть проводки и в результате перегрева нарушена балансировка, его лучше заменить целиком. О нарушении балансировки говорит повышенная вибрация и неравномерный гул при работе механизма.

Как перемотать якорь — пошаговая инструкция

Если балансировка якоря не нарушена, а проблема только в испорченных обмотках, то такой якорь можно восстановить самостоятельно, перемотав катушки. Перемотка ротора в домашних условиях требует большого терпения и аккуратности.

Для самостоятельной перемотки якоря понадобится:

  • провод для новой обмотки. Используется медная жила с диаметром, точно соответствующим старому проводнику;
  • диэлектрическая бумага для изоляции обмотки от сердечника;
  • лак для заливки катушек;
  • паяльник с оловянно-свинцовым припоем и канифолью.

Перед перемоткой важно сосчитать количество витков провода в обмотке и намотать на катушки такое же количество нового проводника. Процесс перемотки состоит из следующих шагов:

Процесс перемотки состоит из следующих шагов:

  1. Демонтаж старых обмоток. Их надо аккуратно удалить, не повредив металлического корпуса якоря. Если на корпусе обнаружились какие-либо заусенцы или повреждения, их надо загладить напильником или зашлифовать наждаком. Иногда, для полной очистки корпуса от шлаков, мастера предпочитают обжигать его горелкой.
  2. Подготовка коллектора для подключения нового провода. Снимать коллектор нет необходимости. Следует осмотреть ламели и замерить мегомметром или мультиметром сопротивление контактов по отношению к корпусу. Оно должно быть не более 0,25 МОм.
  3. Удаление старой проводки на коллекторе. Тщательно убрать остатки проводов, прорезать пазы в части контактов. В дальнейшем в пазы будут вставлены окончания проводов катушек.
  4. Установка гильз для якоря. Гильзы делаются из диэлектрического материала толщиной 0,3 мм, например, электротехнического картона. Нарезать определённое количество гильз и вставить в пазы очищенного якоря.
  5. Перемотка катушек. Конец нового проводника приприпаивается к окончанию ламели и наматывается последовательными круговыми движениями, против часовой стрелки. Такая укладка называется «укладкой вправо». Намотка Повторить для всех катушек. Возле коллектора стянуть провода толстой нитью из х/б ткани (капрон применять запрещено, так как он плавится при нагреве).
  6. Проверка качества намотки. По окончании укладки всех обмоток, проверить мультиметром отсутствие межвитковых замыканий и возможных обрывов.
  7. Финишная обработка. Готовую катушку обработать лаком или эпоксидной смолой для скрепления обмотки. В заводских условиях пропитку сушат в специальных печах. Дома это можно сделать в духовке. Как вариант — применять для пропитки быстросохнущие лаки, нанося покрытие в несколько слоёв.
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Автомастер Гидрикофф
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
