Регулировка

Регулировку кулисы следует производить в нескольких случаях:

  • после демонтажа коробки передач;
  • когда произведена замена кардана или ослабли фиксирующие хомуты;
  • если произошло проворачивание кулисы на шарнире.

Разумеется, это также будет целесообразно, если вы зафиксировали признаки неисправности элемента, которые описаны в предыдущем пункте.

Что приготовить?

Перед тем как приступить к ремонту, подготовьте заранее:

  • гаечный ключ для ослабления хомута;
  • противооткатные упоры или кирпичи.

Универсальный гаечный ключ

Вам понадобятся противооткатные опоры…

…или самые обычные кирпичи

Поэтапная инструкция

Для выполнения ремонта, то есть регулировки вам нужно произвести следующие действия:

  1. Для начала загоните ваш ВАЗ 2110 в гараж с ямой или на эстакаду.
  2. Подставьте под автомобиль кирпичи или специальные противооткатные упоры. Включите ручной тормоз.
  3. Залезьте под днище автомобиля и найдите хомут, при помощи которого крепятся кулиса и шарнир.
  4. При помощи гаечного ключа ослабьте хомут.
  5. Затем сядьте на водительское место и включите заднюю скорость. Помните о том, что рычаг должен находиться в крайнем левом положении. Поэтому выставьте его так, как вы считаете он должен находиться в идеале во время включения задней передачи. Желательно эту работу производить с помощником, чтобы он удерживал рычаг коробки в таком положении, как вы его выставили.
  6. Теперь опять залезьте под днище авто и крепко зафиксируйте хомут в данном положении.

Залезьте под днище и ослабьте хомут, после чего установите рычаг коробки в положение задней передачи

На это регулировка устройства закончена. Совершите контрольную поездку и проверьте работу агрегата. При необходимости повторите все действия заново.

Регулировка кулисы:

Примечание! Прежде чем идти в автомагазин и покупать новую кулису, обязательно попробуйте перед этим отрегулировать старую чтобы не выбрасывать попусту деньги на ветер, вить может со старой кулисой у вас всё в порядке!

1) В самом начале операции скажем вам из-за чего может сбиться регулировка кулисы, а именно после снятия коробки может сбиться, после замены карданчика или же после отворачивания гаек и болтов которые крепят стяжные хомуты тяг которые идут от кулисы и в других случаях.

2) Теперь перейдём собственно к регулировки, во-первых вам нужно будет сперва загнать автомобиль на яму или же поднять при помощи подъёмника, после чего залезайте под днище автомобиля и там разыщите пыльник под которым находится сам карданчик кулисы (Пыльник указан красной стрелкой), рядом с этим карданчиком и пыльником который его закрывает будет крепится конец тяги идущий от самой кулисы, а крепится данный конец будет при помощи стяжного хомута, так вот возьмите в руки две отвёртки и с их помощью ослабьте немного гайку болта (Гайка указана синей стрелкой, а болт зелёной), при этом когда будете ослаблять держите одним гаечным ключом сам болт чтобы он не проворачивался, а другим в это время ослабляйте гайку, после того как гайка будет чуть-чуть ослаблена возьмите в руки отвёртку и засуньте её в два отверстия, а именно в отверстие между стяжным хомутом (Указано жёлтой стрелкой) и в отверстие самой тяги (Указано белой стрелкой), тем самым расширьте оба отверстия (По сути это не отверстия а паз, поэтому в дальнейшем будет это слово употреблять), чтобы тяга кулисы могла спокойно перемещаться относительно штока выбора передач.

Примечание! Перед тем как вы полезете под машину, включите первую передачу на автомобиле!

3) После того как стяжной хомут вы ослабите, вылезьте из под автомобиля и снова вернитесь в салон машины, в салоне рычаг переключения передач доведите до самого упора влево, но вперёд или же назад даже и не пытайтесь его дёргать.

4) И в завершение операции опять же залезьте под автомобиль и заверните гайку того самого болта который крепил стяжной хомут тяги кулисы.

Примечание! Когда все операции будут выполнены, попробуйте рычаг коробки переключения передач на работоспособность, а именно проверьте все ли передачи чётко включаются, заведите автомобиль проедьтесь немного на нём и если кулиса исправна, то всё у вас будет в порядке и даже менять ничего вам не нужно будет!

Кстати, ещё один способ (Практически тот самый способ) регулировки кулисы, смотрите в видео-ролике который размещён ниже, в данном ролике пример показан на автомобиле ВАЗ 2109 но вы не обращайте на это внимание, так как весь механизм переключения передач на передне приводных автомобилях ВАЗ включая и десятку, практически между собой не чем не отличается!

Замена втулок оси рычага переключения передач Ваз 2110 Лада

  1. Руководства по ремонту
  2. Руководство по ремонту ВАЗ 2110 (Лада) 1996+ г.в.
  3. Замена втулок оси рычага переключения передач

3.2.11. Замена втулок оси рычага переключения передач

ПОРЯДОК ВЫПОЛНЕНИЯ

↓ Комментарии ↓

1. Общие данные

1.0 Общие данные 1.1. Технические характеристики автомобилей

2. Двигатель

2.0 Двигатель 2.1 Возможные неисправности двигателя. 2.2 Замена охлаждающей жидкости 2.3 Замена масла в двигателе и масляного фильтра 2.4. Установка поршня первого цилиндра в положение ВМТ такта сжатия 2.5 Замена ремня привода распределительного вала и натяжного ролика 2.6 Регулировка натяжения ремня привода распределительного вала 2.7 Снятие, дефектовка и установка маховика 2.8. Замена деталей уплотнения двигателя 2.9 Головка блока цилиндров 2.10 Притирка клапанов 2.11 Регулировка зазоров в приводе клапанов 2.12 Снятие и установка двигателя 2.13. Ремонт двигателя 2.14. Система смазки 2.15. Система охлаждения 2.16. Система выпуска отработавших газов 2.18. Особенности ремонта двигателя ВАЗ-2112

3. Трансмиссия

3.0 Трансмиссия 3.1. Сцепление 3.2. Коробка передач 3.3. Приводы передних колес

4. Ходовая часть

4.0 Ходовая часть 4.1. Проверка технического состояния деталей подвески на автомобиле 4.2. Задняя подвеска

5. Рулевое управление

5.0 Рулевое управление 5.1 Осмотр и проверка рулевого управления на автомобиле 5.2. Рулевая колонка 5.4. Рулевой механизм 5.5 Возможные неисправности рулевого управления.

6. Тормозная система

6.0 Тормозная система 6.1. Вакуумный усилитель 6.2. Главный тормозной цилиндр 6.3. Регулятор давления 6.4. Тормозные шланги и трубки 6.5 Прокачка тормозной системы 6.6 Замена тормозной жидкости 6.7. Тормозные механизмы передних колес 6.8. Тормозные механизмы задних колес 6.9. Стояночный тормоз 6.10 Возможные неисправности тормозной системы.

7. Электрооборудование

7.0 Электрооборудование 7.1. Монтажный блок 7.2. Генератор 7.3. Стартер 7.4. Выключатель (замок) зажигания 7.5. Проверка и замена свечей зажигания 7.6. Комплексная система управления двигателем (система впрыска топлива) 7.7. Бесконтактная система зажигания 7.8. Освещение, световая и звуковая сигнализация 7.9. Стеклоочиститель 7.10 Замена электродвигателя вентилятора радиатора системы охлаждения 7.11. Электродвигатель отопителя 7.12. Прикуриватель 7.13. Комбинация приборов 7.14 Проверка блока управления электромагнитным клапаном карбюратора 7.15 Возможные неисправности блока управления ЭПХХ. 7.16 Схема электрооборудования автомобиля ВАЗ-21102 7.17 Схема электрооборудования автомобиля с карбюраторным двигателем 2110 7.18 Схема управления двигателем 2111 (конт. М1.5.4) 7.19 Схема управления двигателем 2111 (конт. МР7.0) 7.20 Схема управления двигателями 2111 и 2112 (конт. М1.5.4N, «Январь-5.1»)

8. Кузов

8.0 Кузов 8.1 Возможные неисправности кузова. 8.2. Замена буферов 8.3 Снятие и установка облицовки радиатора 8.4 Снятие и установка локаря 8.5 Снятие и установка крыла 8.6. Капот 8.7 Снятие и установка обивок, облицовки и накладки рамы ветрового стекла 8.8. Крышка багажника 8.9. Боковые двери 8.10 Снятие и установка переднего сиденья 8.11 Снятие и установка верхней и нижней облицовки туннеля пола 8.12. Ремни безопасности 8.13. Зеркала заднего вида 8.14. Панель приборов 8.15. Отопитель 8.16 Антикоррозионные составы для обработки кузова 8.17. Особенности ремонта кузовов моделей 2111 и 2112 8.18. Уход за кузовом

9. Приложения

9.0 Приложения 9.1 Горючесмазочные материалы и эксплуатационные жидкости 9.2 Основные данные для регулировок и контроля 9.3 Заправочные объемы 9.4 Лампы, применяемые в автомобиле

Замена

Если действия, описанные в предыдущем пункте, вам не помогли, то, по всей видимости, необходимо произвести замену элемента своими руками.

Что потребуется?

Для того чтобы произвести замену кулисы, вам понадобится подготовить все, что может потребоваться для выполнения работ:

  • непосредственно новая кулиса для ВАЗ 2110;
  • отвертка;
  • бокорезы;
  • набор гаечных ключей;
  • трещотка;
  • смазка «Литол-24».

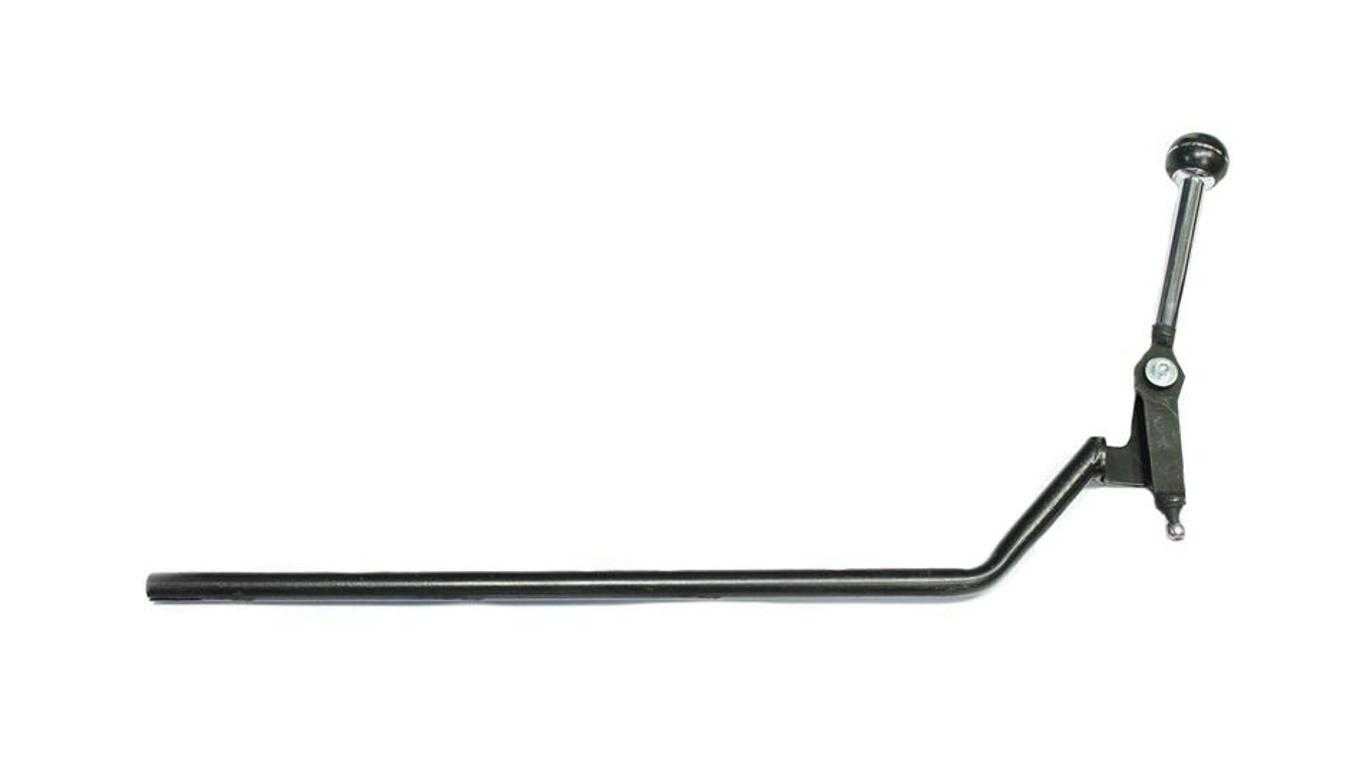

Новая кулиса для трансмиссии ВАЗ 2110

Отвертка с плоским наконечником

Бокорезы — ими нужно будет раскусить хомут

Приготовьте набор гаечных ключей — вам понадобятся ключи разных размеров

Трещотка для откручивания болтов

Смазка «Литол-24»

Поэтапная инструкция

  1. Сядьте в салон вашего ВАЗ 2110 и при помощи отвертки произведите демонтаж декоративного чехла рычага переключения скоростей. Потяните селектор КПП вверх и демонтируйте его вместе с защитным чехлом.
  2. Возьмите гаечный ключ на «10» и по очереди открутите две крепежные гайки, а также болт, крепящий накладку кронштейна блокировки задней передачи.
  3. Далее, возьмите гаечный ключ на «13» и отверните гайку, крепящую ось рычага КПП. Затем открутите винт, фиксирующий ось. Здесь вам может потребоваться трещотка.
  4. Произведите демонтаж оси. Потом из селектора КПП вытащите набор втулок (чтобы не потерять их в процессе замены).
  5. После этого вам необходимо произвести демонтаж реактивной тяги от подушки кулисы. Для этого возьмите накидной ключ, которым вы будете придерживать гайку сверху, а при помощи ключа на «13» открутите ее, как показано на фото.
  6. Затем нужно снять облицовочную часть пола и пластмассовую консоль — в противном случае демонтировать кулису не получится. Для этого открутите все болты по периметру консоли. Сняв верхнюю часть консоли, сделайте то же самое с нижней частью. Будьте осторожны, чтобы не повредить провода электропроводки.
  7. Далее, открутите четыре винта крепления селектора КПП к кузову автомобиля.
  8. Залезьте под днище транспортного средства и при помощи ключа на «13» отвинтите гайки кронштейна подушки кулисы, после чего демонтируйте сам кронштейн.
  9. Демонтируйте кулису в сборе с рычагом КПП. Внимательно визуально осмотрите все элементы устройства. Возможно, износилась только подушка, а сама кулиса еще не отработала свой ресурс службы. Тогда замените подушку и установите элемент на место.
  10. Если же сам компонент трансмиссии вышел из строя, то есть на нем явно видны механически повреждения, к примеру отломались ушки, то кулису следует заменить на новую. Перед этим смажьте все трущиеся элементы, в том числе рычаг КПП моторным маслом или «Литолом-24», чтобы избежать появления скрипов.

1. При помощи отвертки произведите демонтаж защитного чехла КПП.

2. Открутите гайки и винт крепления кронштейна устройства блокировки заднего хода.

3. Так выглядит устройство блокировки задней передачи в разборе.

4. Открутите гаечным ключом болты крепления кулисы к кузову ВАЗ 2110.

5. Произведите демонтаж кулисы через днище авто.

6. Так выглядит вышедшая из строя кулиса с треснутыми ушками крепления.

На этом замена кулисы ВАЗ 2110 своими руками окончена. Произведите сборку всех компонентов в обратной последовательности.

Короткоходка

Многие до сих пор размышляют на тему того, стоит ли менять свою стандартную заводскую длинноходную кулису на короткоходную.

Короткоходка

Решение принимайте сугубо на основе индивидуальных размышлений и не «ведитесь» на высказывания относительно существенного повышения динамики с переходом на короткоходку.

Реальная разница между короткоходкой и длинноходкой приведена в таблице.

Выводы отсюда делайте сами — нужна вам такая кулиска или нет. В плане замены нет ничего сложного. Вопрос лишь в покупке.

Потек сальник штока переключения передач? Как заменить сальник кулисы?

Сегодня мы разберемся как поменять сальник своими руками и сможем сэкономить N-ю сумму денег. Существует всего два способа замены сальника кулисы ваз 2108, 2109, 21099, 2113, 2114, 2115. Первый – замена сальника кулисы на смотровой яме с выбиванием втулки вместе с сальником. Второй способ, не требует наличия смотровой ямы, но потребует от Вас определенной ловкости рук, гибкости тела и наличия одного (двух) длинных саморезов.

Нам понадобится: – два ключа на 13, – ключ на 10, – вороток или отвертка для выбивания втулки сальника, – небольшой молоток, – торцовая головка на 22, – силиконовый герметик.

Запчасти: – сальник штока переключения передач – пыльник карданчика

Приступим к замене!

При помощи двух ключей на 13 ослабляем хомут тяги управления коробкой передач (предварительно соединение тяги и карданчика можно пометить, Для того чтобы позже не заниматься регулированием включения передач) и отсоединяем тягу с карданчика. Если откручивается плохо проливаем все жидкостью WD-40.

Оттягиваем пыльник назад и ключом на 10 откручиваем болт крепления карданчика к штоку переключения передач. Снимаем карданчик и пыльник. С помощью отвертки выбиваем втулку с коробки передач.

Той же отверткой выбиваем сальник со втулки и головкой на 22 запрессовываем сальник до упора. Смазываем втулку герметиком и не сильными ударами молотка запрессовываем ее в КПП.

Если Вы хотите поменять сальник без выколачивания втулки, то Вам потребуется длинный саморез.

Вкручиваем его в сальник. Далее тащим за саморез и вот сальник у нас в руках.

Запресовываем новый сальник.

Сборку проводить в обратной последовательности!

Всем удачи на дорогах!

Итог нашей работы!

Мой блог находят по следующим фразам

  • проверить на прямую бензонасоса ваз 2111
  • настройка замков ваз 2107
  • как проверить термостат ваз 2109
  • купить вут 2109 севастополь
  • где находится предахранитель или реле от бензонасоса ваз 2109i
  • регулировка вакуумного усилителя тормозов ваз 2109

Мой блог находят по следующим фразам

  • подшипник передней опоры ваз 2109
  • как смотаться бробег лада калина
  • смотка спидометра лада ларгус
  • как смотать пробег 2115
  • как смотать пробег ваз 2113
  • Ваз 08 не работает сигнал

Мой блог находят по следующим фразам

Короткая кулиса на ваз 2109 становится очень популярной среди владельцев машин ВАЗ, любящих разнообразный тюнинг и свою машину. При этом многие ненавидят рычаг для переключения передач, имеющий большой ход, он просто «скитается» практически по всему салону машины при переключении нужной передачи. Поэтому короткоходая кулиса на ваз 2109 является для них отличным решением.

Переходим к делу

Короткоходная кулиса для ваз 2109 для изготовления требует такие инструменты:

  • Болгарка и отрезной круг по металлу либо на худой конец ножовка по металлу
  • Кусок трубы и кусок плоского металла
  • Сварка (сварочный аппарат)
  • обязательно приобретите карданчик рычага от Лада Калина
  • На фото отмечены места, где вам необходимо будет сделать разрез


Места разреза вашего стандартного рычага

  • Все достаточно просто: вам нужно будет снять с автомобиля кулису
  • При чем всю снимать не обязательно (признаюсь, я поступил именно так и немного пожалел – муторно, получается) достаточно будет разобрать вашу шаровую опору (для этого разжать стопорящее металлическое колечко, для того, чтобы пластмассовые лапки крепления разошлись, и высвободился шарик)
  • Затем ослабляем хомут возле коробки передач, и отключаем тягу
  • После этого аккуратно протаскиваем тягу сквозь грязезащитный чехол, и выходите из машины
  • Теперь нужна болгарка с отрезным кругом по металлу, знакомый сварщик со сварочным аппаратом, либо имеющий к нему доступ (есть аппарат и умеете варить сами — вообще зачет)
  • Далее болгаркой режем детали, по отметкам на верхней фотографии Затем ввариваем кусочек трубы (с толщиной стенок 2 — 3миллиметра) в тягу и кусок листового металла с толщиной 5 — 6миллиметров
  • Эти кусочки непременно должны иметь одинаковую длину, иначе у вас возникнет неприятный перекос, который совсем не желателен и привод будет только хуже работать
  • Я для себя удлинил всего на 2сантиметра
  • Однако пространство в салоне позволяет удлинить на 3 – 5сантиметров


После разреза подготавливаем куски для вставки одинакового размера

  • Мне сначала двух сантиметров было вполне достаточно, но затем я к ним привык и, кажется мало опять
  • Кстати сказать, на счет кусочков — у сварщиков их девать не куда, как правило, найти подходящий проблем не вызывает
  • Устанавливается кулиса ваз 2109 короткоходная в порядке обратном снятию
  • Однако кроме всего прочего, шарнир с крючком, служащий для предотвращения ошибочного включения задней передачи поднимается автоматически, и перестает попадать в специальную прорезь на блокирующей пластине
  • Для того, чтобы избежать этого либо уберите совсем эту пластину (это для особо ленивых) можно ездить и без неё, либо следует перенести её наверх на высоту, на которую поднялся шарнир

Когда кулиса на коробке передач ваз 21093 у вас установлена, остается заменить карданчик тяги, чтобы устранить люфты рычага

Дребезжит рычаг КПП и кулиса на ВАЗ-2114, что делать?

Как вы знаете, коробка переключения передач является основным, а главное незаменимым звеном между двигателем и колёсами автомобиля, потому как, только именно из-за неё меняется характер крутящего момента.

Какая коробка передач установлена на ВАЗ-2114?

Так как на ВАЗ-2114 установлена КПП механического типа, водитель, собственноручно выбирает какую передачу, в какой момент времени включить (меняя положение ведомой шестерни сравнительно ведущей – прим.), обеспечивая тем самым правильное положения рычага в салоне. Однако, во время эксплуатации случается так, что ручка начинает дребезжать, доставляя только дискомфорт владельцу автомобиля.

Ниже, в нашей статье мы рассмотрим основные причины возникновения подобной неполадки, а также способы их устранения.

Устройство КПП

Схема механизма выбора передач с расшифровкой

Первым делом, перед тем как браться за ремонт или переделку ручки КПП, нам необходимо подробнее узнать её конструкцию (разобраться, откуда берётся вибрация и насколько, опасно это для работы автомобиля в целом – прим.), а также ознакомиться с основными её элементами.

Не секрет, что ВАЗ-2114 – это переднеприводный автомобиль, с передними ведущими колёсами, соответственно сама КПП находится перпендикулярно ходу движения машины (это значит, что рычаг «коробки» выходит в салон не сразу из её корпуса, а посредством кулисы – прим.). Чего нельзя сказать о представителях «классического» семейства АвтоВАЗа, где дребезжание рычага КПП может свидетельствовать о наличии неполадок непосредственно в трансмиссии.

Причины дребезга кулисы КПП

  • Размер втулки соединения имеет неправильный размер.
  • Отсутствует прокладка ручки.
  • Несоответствие деталей, которые граничат друг с другом.

Все вышеуказанные проблемы может создавать одна маленькая металлическая втулка, соединяющая под рычагом между собой тяги. Поэтому, дребезг ручки может появляться из-за появления зазора в ней, либо не плотного контакта между двумя соединениями. Всё это приводит к возникновению ударов втулки, об металл корпуса, что и способствует появлению шума и дребезжания ручки.

Так выглядит старая втулка.

На некоторых моделях ВАЗ-2114 подобные соединения были обёрнуты резиновой прокладкой, во избежание возникновения подобных неисправностей.

Демонтаж рычага КПП

Перед тем как приступить к демонтажу ручки, необходимо внимательно осмотреть всё пространство рядом с ней и понять как она разбирается. Ничего сложного в этом нет, главное точно следовать нашей инструкции:

  1. При наличии дополнительных подлокотников и иные элементом установленных самостоятельно, демонтируем их, чтобы не повредить в процессе работ.
  2. Аккуратно демонтируем кожух (пластиковый или кожаный – прим.), чтобы не порвать, или не сломать его.

    Демонтаж следует проводить аккуратно, чтобы ничего не сломать.

  3. Теперь, когда всё внутреннее убранство видно, переходим непосредственно к кулисе. Для этого воспользовавшись ключом на «13», откручиваем гайку, фиксирующую рычаг.

    Если рычаг не поддаётся, можно обработать поверхность WD-40.

  4. После этого можно демонтировать рычаг с той самой втулкой, и проводить работы по устранению дребезжания и вибрации.

    Старая втулка отмечена красным маркером.

Процесс устранения вибрации

После того как втулка с рычагом оказались у вас в руках, внимательно осмотрите её визуально на наличие видимых повреждений, следов выработки. Потому как при их наличии, возможно, придётся покупать такой же запасной элемент, для того чтобы чуть позже не пришлось выполнять работы по её демонтажу, ремонту и регулировке.

Новая втулка выглядит намного лучше

Порядок ремонтных работ с втулкой

  1. В первую очередь демонтируем пластиковую накладку на втулке таким образом, чтобы высвободить её металлическое основание.

    Разобранная втулка рычага коробки передач

  2. Осматриваем её на наличие следов трения, что будет говорить о несоответствии её размеров (когда втулка длиннее на несколько миллиметров, как правило 2-3 мм. – прим.).

    Мы сходили в магазин и замерили новую втулку там, и сравнили с нашей!

  3. Если вышеназванные факты подтвердятся, то эту причину можно исправить, просто сточив лишнее в ручную при помощи напильника.
  4. Далее, переходим к ремонту непосредственно рычага, и если на его корпусе есть какие-либо повреждения, трения и прочее, просто обматываем этот участок обычной изолентой, для того, чтобы плотнее зафиксировать её на месте и обеспечить ей наиболее плотное соприкосновение.

Выводы

Благодаря проведению таких не сложных и элементарных процедур, устранить вибрации и дребезг рычага КПП можно не более чем за полчаса вашего времени, а результат выполненных работ будет радовать куда более продолжительное время.

carfrance.ru

Устраняем проблему

Рассмотрим несколько способов, которые помогут устранить проблему с включением задней скорости.

Регулировка кулисы

Перед тем как приступить к решению проблемы, возьмите с собой все, что может вам понадобиться:

  • новый кардан кулисы коробки передач;
  • сальник вала выбора скоростей;
  • два накидных гаечных ключа на 13;
  • гаечный ключ на 10;
  • молоток;
  • отвертка.

Для полноценной замены кардана вам потребуется заехать на яму или эстакаду. Кроме того, вам понадобится помощник, который будет переключать рычаг коробки КПП в то время, как вы будете его регулировать.

Приступим к замене кардана и регулировке кулисы:

Вам нужно залезть под днище 2109 и найдите вашу КПП. Возьмите два гаечных ключа на 13 и ослабьте хомут, расположенный на тяге привода коробки передач. После этого можно демонтировать привод со штока механизма КПП.
Затем возьмите отвертку и с небольшим усилием оттяните пыльник ближе к агрегату. Если вы случайно повредили пыльник, то можно просто демонтировать его, чтобы он вам не мешал

Теперь возьмите гаечный ключ на 10 и открутите винт-фиксатор на кардане.
Далее возьмите молоток и очень осторожно сбейте кардан КПП с вала. Делайте это аккуратно, чтобы не повредить вал

Демонтируйте пыльник кардана, если вы его не сняли изначально. Если есть необходимость, то произведите замену сальника вала выбора скоростей.
На этом можно считать, что полдела уже сделано. Теперь вам нужно произвести установку кардана кулисы коробки. Монтаж элемента производим в обратном порядке. Для начала установите на место новый пыльник, после чего насадите кардан на вал. помните о том, что положение винта-фиксатора должно совпасть с углублением на валу.
Когда кардан насажен на свое место, затяните винт фиксации и установите пыльник на кардан кулисы. Также нужно одеть тягу привода переключения скоростей на шток кардана, но при этом хомут затягивать не нужно.
Далее, вам понадобится помощь другого человека, поскольку нужно отрегулировать рычаг КПП. Попросите своего помощника сесть на водительское место: он должен установить рычаг переключения скоростей на «нейтралку» и немного отвести его вправо. В таком положении помощник должен держать рычаг, пока вы будете затягивать хомут кардана.

Когда регулировка кардана окончена, необходимо проверить, как включаются скорости на рычаге. Если проблема, по которой не включалась задняя передача в вашей ВАЗ 2109 заключалась в кардане, что вероятнее всего, то после замены элемента неисправность должна исчезнуть.

Замена масла КПП

Также одной из распространенных причин, по которой не включается задняя передача в автомобиле ВАЗ 2109, является плохое трансмиссионное масло. Как сказано выше, жидкость уже потеряла свои свойства и ее дальнейшая эксплуатация не имеет смысла. Но как понять, что трансмиссионная жидкость уже отработала свой ресурс эксплуатации? К этому вопросу стоит подойти серьезно, ведь процедура замены жидкости не такая уж дешевая. Поэтому нужно точно знать, что трансмиссионное масло потеряло свои свойства.

  • Вытащите щуп из отверстия КПП для замера уровня и капните капельку жидкости на белую ткань. Если хотя бы одно из ниже перечисленных условий имеет место, то меняйте масло сразу же.
  • Смазывающая жидкость обесцвечена, у нее может быть слегка черный оттенок. Также даже в маленькой капле масла вы сможете увидеть металлические частицы или прочую пыль.
  • Трансмиссионная жидкость непрозрачна, на вид очень вязкая. Если попробовать на ощупь, то вещество будет прилипать к рукам. Кроме того, если вы капните таким маслом на кусочек ткани или салфетку, то оно будет впитываться очень медленно по сравнению с новым маслом.
  • Очень мутная или пенная жидкость. Это может означать, что трансмиссионное масло попало в двигатель. Если это так, то проблема с включением задней скорости — это первое, что вы ощутите. Если авто будет и дальше функционировать на плохой трансмиссионной жидкости, то может возникнуть необходимость полного ремонта КПП и всей системы трансмиссии.

Разновидности кулисы

Несмотря на различные модели конструкций, можно выделить всего два вида:

  1. Длинноходные (стандартные, устанавливаемые ранее на автомобилях модели 2109 и подобных).
  2. Корткоходные (устанавливались на автомобили «Калина»).

Конструктивно они очень похожи, только размерами отличаются. Преимущество короткоходных заключается в том, что с их помощью передачи включаются легче и быстрее.

Правда, вокруг кулисы переключения передач сформировалось множество мифов: некоторые утверждают, что значительно повышаются динамические характеристики автомобиля. Это все неверно, между динамикой машины и видом кулисы нет никакой связи. Но все же преимущества перед стандартной у короткоходной имеются.

Процесс замены кулисы КПП

Демонтаж старой тяги

Для начала следует ослабить хомут на главной тяге и снять с нее шарнир. Для этого используем ключ на 13. Далее снимаем пыльник и с помощью ключа на 10 откручиваем болт на нужном кардане. Обычно он закреплен практически намертво, так что здесь и понадобится молоток, чтобы немного расшевелить его несильными ударами. Кстати сразу же вы сможете проверить состояние сальника и в случае каких-либо дефектов произвести замену на новый.

Новая кулиса и корданчик от Калины

Установка доработанной кулисы

Сняв старый кардан, можно приступать к установке нового. Для этого сначала следует надеть пыльник. Далее на шток выбора передач садим новый кардан и крепим его с помощью фиксирующего болта. Обязательно проследите, чтобы болт попал в специальное углубление на штоке. Также не забудьте на бот намазать фиксатор резьбы, чтобы он не выкрутился от воздействия вибрации.

Следующий этап – надеть тягу привода на шток. Для некоторых моделей шток от Калины придется укоротить примерно на 1,5 см.

Регулировка

Далее вы должны аккуратно отрегулировать положение рычага, чтобы он располагался по центру с небольшим смещением вправо. Здесь нам и понадобится помощник, который должен будет следить за размещением рычага в салоне. После завершения установки затягиваем хомут, при этом помощник должен удерживать рычаг от смещения.

Ну и, конечно же, вам самим следует опробовать насколько удобно отрегулирован рычаг и, в случае чего, перенастроить его.

Кстати, некоторые умельцы справляются с укорочением кулисы без покупки новой. Для этого необходимо разобрать кулису, как и в предыдущем пункте и подрезать необходимые детали с помощью болгарки. Дальше привариваете кусочек трубы и листового металла в тягу. Если вы сами в этом не слишком разбираетесь, можно попросить любого сварщика. Более наглядно этот процесс можно изучить с помощью наглядного видео.

Короткоходные кулисы на «девятку»

Такие конструкции разрабатывались исключительно для спортивных моделей, но нашли широкое применение в серийных. Преимущества короткоходной кулисы ВАЗ-2109 перед стандартной:

  1. Более легкое переключение скоростей.
  2. Уменьшается люфт рычага КПП, особенно при использовании кардана от «Калины».
  1. Необходимо либо покупать, либо самостоятельно делать.
  2. Чтобы переключить скорость, потребуется большое усилие. Несмотря на меньший ход, такой тип кулисы больше подойдет для сильных не только духом людей.

Но можно не приобретать в магазинах кулису на ВАЗ-2109, сделать короткоходку из обычной можно, имея небольшие навыки сварщика.

Для этого разрезаете в двух местах старую кулису, привариваете отрезки металлической пластины, чтобы удлинить рычаги. Главное – чтобы новая кулиса стала на свое место, поэтому сначала внимательно изучите рисунок, на котором указаны места разрезов.

источник

  • Переключение передач становится короче, скорости меняются, словно с помощью джойстика;
  • Устанавливается вместе с коротким карданчиком, что способствует снижению люфта и повышению четкости переключения;
  • Не устанавливается заводом на автомобиль. Требуется покупать отдельно или изготавливать своими руками;
  • Стоимость достаточно высокая;Для переключения скоростей требуется прикладывать большее физическое усилие;
  • Изначально разработана для спортивных автомобилей
  • Для смены скорости КПП приходится перемещать рычаг на большое расстояние;
  • Устанавливается в паре с обычным карданчиком. Являются слабым местом автомобиля, настоящей болезнью;
  • Предусмотрена заводом-изготовителем;
  • Для переключения передач практически не приходится прикладывать усилия;
  • Создана специально для переднеприводных автомобилей ВАЗ
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Автомастер Гидрикофф
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
