Рабочий цилиндр сцепления

Топ-5 производителей сцепления

Выбрать производителя комплекта сцепления автомобиля поможет рейтинг, основанный на отзывах покупателей и объемах продаж компании Mannkando.

Чаще всего автомобилисты и специалисты по ремонту отдают предпочтение следующим маркам:

  1. LUK (Германия) – надежный и проверенный вариант. Многие автоконцерны изначально ставят на свои машины продукцию этого бренда, так как фактический ресурс сцепления превышает заявленный производителем. При этом цена комплекта ниже, чем у комплекта в оригинальной упаковке.
  2. SACHS (Германия) – относится к премиум-сегменту. На всех деталях присутствует фирменная гравировка, а на коробке помещена голограмма, по которой можно удостовериться в оригинальности товара. Отличительная черта сцеплений SACHS – плавность и легкость нажатия педали.
  3. VALEO (Франция) – признание данного бренда покупателями подтверждено высокой оценкой независимых экспертов. Механизм обеспечивает моментальный старт и быстрый разгон. Идеальный баланс цены и качества! Поставляется на конвейер многих брендов.
  4. Exedy – японское качество говорит само за себя, поэтому и продукция предлагается по высокой цене. Но если вы хотите быть полностью уверенными в надежности сцепления своего авто и планируете эксплуатировать машину в жестких условиях, то это оптимальный выбор по соотношению цена/качество.
  5. HOLA (Голландия) – европейский бренд с сетью производств в Китае выпускает качественное сцепление по доступной цене. Оно отличается мягким ходом педали и легким переключением передач. В комплект входит направляющая ось. Если вы эксплуатируете машину преимущественно в городе, то сцепление HOLA – разумный выбор. Но поскольку этот бренд часто становится предметом подделок, заказывать его лучше у проверенных поставщиков.

Как отрегулировать сцепление

Регулировка сцепления легко выполняется с помощью специального болта. На конце троса есть болт с контргайкой, который нам понадобится.

Поворачивая гайку, регулируется ход педали, чтобы он мог составлять 12-13 см. Для увеличения, закручивается гайка на наконечник, уменьшаем расстояние хода, отвинчиваем гайку.

После регулировки, трижды нажимается педаль, затем снова замеряется расстояние от пола до площадки. При необходимости регулировать сцепление до тех пор, пока не достигните нужного хода педали.

Регулировка хода педали сцепления

Гидравлический механизм регулируется иначе. Дистанция между штоком толкателя и выжимной вилкой должна быть около 5 мм. Снимаете пружину с кронштейна цилиндра и вилки.

Регулировочная гайка на штоке цилиндра заворачивается или отворачивается так, чтобы вилка двигалась на свободном ходу с зазором 0,5 см.

Важно! Перед тем, как отрегулировать сцепление, ознакомьтесь с мануалом по обслуживанию и ремонту. Поскольку тут приведены классические примеры регулировки

Характеристики вашего авто могут отличаться, поэтому перед ремонтом необходимо ознакомиться с инструкцией.

Замена и цена вопроса

Любой водитель в наше сложное время задаст вопрос: «Сколько стоит замена подшипника, как поступить лучше: купить подшипник в торговле, или доверить это мастерам СТО?» Многие приличные заведения стараются иметь своих надёжных поставщиков запчастей, не накручивать дополнительную наценку при замене деталей. В таком случае выгода автовладельца очевидна: мастерская отвечает и за работу, и за запчасть.

Выжимной подшипник на средний зарубежный автомобиль стоит от 9 до 22 долларов. Если это дорогой автомобиль (BMW), то и цена немного выше: 25 долларов. Выпуском этих деталей занимаются разные фирмы, цена может отличаться. Сама работа по замене стоит столько, сколько и сам подшипник. Многое зависит от ценовой политики предприятия, «жадности» владельца, наличия акции и дополнительных услуг.

Износ выжимного подшипника

Износ выжимного подшипника проявляется следующим образом.

Когда вы нажимаете на педаль сцепления, вам слышится громкое гудение. Механизм начинает функционировать, и подаёт нагрузку на деформированный подшипник, отсюда и такой звук.

Кроме того, ещё одним индикатором являются также и странные вибрации, которые появляются в тот момент, когда автомобиль трогается с места. Замена выжимного производится по необходимости.

Выжимные подшипники, функционирующие на основе гидравлики, имеют некоторые другие проблемы. Педаль сцепления становится очень мягкой, и оно перестает работать, а также происходит вытекание тормозной жидкости. И сцепление также перестает работать. Исправное сцепление работает следующим образом: крутящий момент передается очень мягко. Машина ведет себя на дороге плавно, без рывков и пробуксовок. Во время переключения скоростей нет никаких лишних звуков. Педаль нажимается легко, машина не издает никаких странных звуков.

Проверка сцепления на пробуксовку

Давайте сначала поговорим о пробуксовке автомобиля при выжимании педали сцепления, а затем расскажем о ведении, поскольку к этим двум ситуациям приводят различные поломки. Что касается пробуксовывания, то его можно заметить по следующим признакам. При подъеме даже в небольшую горку машина плохо разгоняется, а то и вовсе теряет скорость. Также в салоне может возникать запах гари, свидетельствующий о том, что диски недостаточно сжимаются. В этой ситуации рекомендуем вам произвести следующую проверку. Поставьте стояночный тормоз и заведите машину. При нормальной работе сцепления, как только вы попытаетесь двинуться с места, мотор заглохнет. Если же этого не случилось, то у вас буксует сцепление. Обычно это бывает по следующим причинам:

  • неполадки в работе гидропривода, осуществляющего выключение сцепления;
  • износ выжимных пружин сцепления;
  • износ фрикционных накладок сцепления;
  • большой ход педали сцепления.

Более точную диагностику вам могут провести в автосервисе, а здесь мы просто привели наиболее распространенные причины пробуксовывания — для того, чтобы вы были в курсе.

Что под замену?

Многие автомобилисты задаются вопросом, что менять. Сгоревшее сцепление восстановлению и ремонту не подлежит. Поэтому на автомобиль устанавливается абсолютно новый ведомый диск. Кроме того, специалисты рекомендуют осмотреть состояние нажимного диска. Если лепестки согнуты, данный элемент тоже подлежит замене. Кроме того, нужно поменять выжимной подшипник. Его ресурс чуть выше, чем у диска. Но если уж разбирать коробку, то ставить новый подшипник. Иначе придется разбирать трансмиссию снова, через 10-20 тысяч километров пробега. А процедура эта достаточно трудоемкая и кропотливая.

Итак, мы выяснили признаки сгоревшего сцепления и причины данного явления.

Почему буксует сцепление на ВАЗ 2109?

Девятка – одна из самых часто встречаемых машин на наших дорогах. Она завоевала признание многих автолюбителей простотой конструкции, легкостью в управлении и относительной дешевизной в эксплуатации.

Но наряду с перечисленными выше достоинствами она имеет и ряд недостатков, которые связаны с недостаточной надежностью и проработанностью многих систем. Многие автовладельцы сталкиваются с тем, что часто буксует сцепление ВАЗ 2109 или провалилась педаль.

При этом неисправность встречается как на автомобилях с солидным пробегом, так и на моделях, недавно сошедших с конвейера.

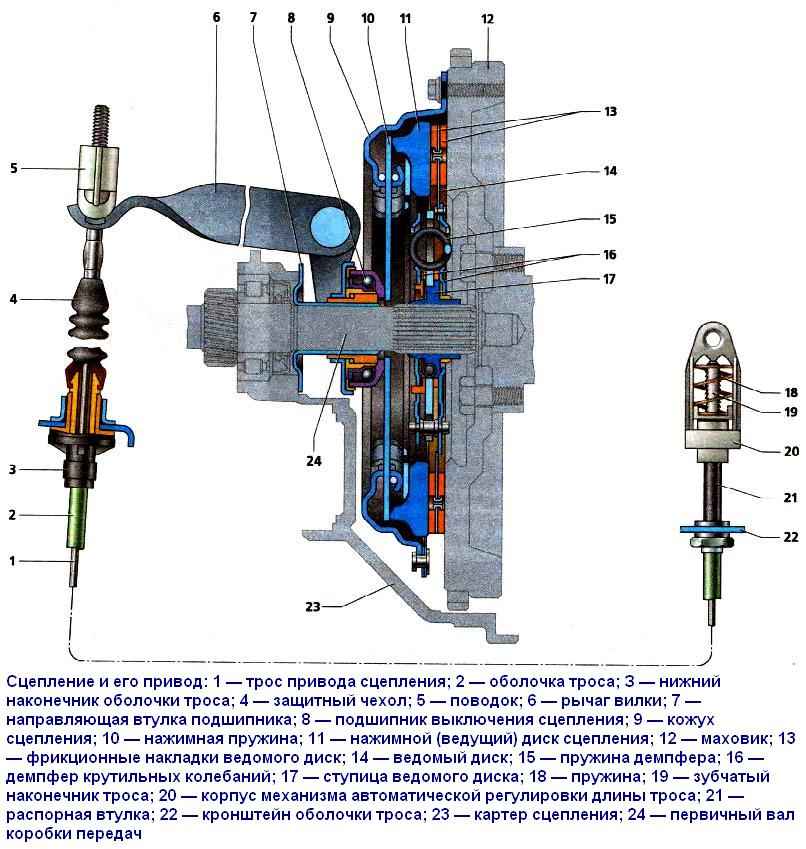

Сцепление ВАЗ 2109

Пробуксовка на ВАЗ 2109 достаточно неприятная проблема в особенности если владелец сталкивается с ней в дальней поездке. Пробуксовка не только затрудняет движение автомобиля, но может стать причиной ДТП. Поэтому если вы столкнулись с этим неприятным явлением, немедленно займитесь выявлением причины и ее устранением.

Основные причины неисправности

  • износ накладок до заклёпок;
  • утрата нажимными пружинами упругости;
  • замасленность накладок;
  • сгорели или отслоились накладки;
  • невосприятие нагрузки накладками полной поверхностью;
  • перегрев диска;
  • износ или разрушение мембранной пружины.Комплект для замены от фирмы Valeo

Как проверить пробуксовку

Для того чтобы убедиться есть пробуксовка или нет нужно выполнить следующее:

  1. Включить двигатель и потянуть ручку тормоза до конца.
  2. Включить скорость и плавно выжимать педаль газа, не спеша, отпуская сцепление.
  3. Мотор ВАЗ 2109 в этот момент должен заглохнуть, это значит, что со сцеплением все в порядке и переживать не о чем. Если же двигатель работает, то значит у вас проблемы — сцепление вашего авто буксует.

Варианты решения проблемы

Причин пробуксовки сцепления ВАЗ 2109 много и факторы вызывающие их могут быть различные. В данной статье не ограничимся одним перечислением неисправностей, а разберемся в них детально и попытаемся найти решение устранения их.

Утрата нажимными пружинами упругости

Пробуксовка на ВАЗ 2109 может быть вызвана неполадками с нажимными пружинами и износом поверхностей маховика. Если при движении чувствуется гарь, разгон затруднен, скорость резко падает на возвышениях, то, скорее всего, проблема в неполной активации сцепления.

В замене накладок есть необходимость в случае появления трещинок, возникновения задиров и подгораний.

Замасливание или засаливание накладок

Эта происходит в силу следующих факторов:

  • поврежден или имеет дефекты уплотнитель коробки или мотора;
  • избыток масла на валу коробки или на коленчатом вале;
  • нарушение герметичности гидропривода.

Фрикционные накладки

В том случае если ход педали нормальный, а пробуксовка есть, то, можно утверждать, что на накладках смазка. В данном случае необходим демонтаж трансмиссии и проверка диска на замасливание.

Провалилась педаль сцепления

  • Если педаль провалилась, то одной из причин может быть, то, что в пришел в негодность и порвался трос. В данном случае не поможет ничего, кроме его замены.
  • Так же если вы выжали педаль, а она провалилась, то возможна поломка или соскок возвратной пружины. В данном случае, если пружина цела, то достаточно ее просто вернуть на место. Если сломана, то необходима ее замена.
  • Неисправности, связанные с вилкой включения также могут стать пичиной того, что проваливается педаль. Обычно водители не связываются с ремонтом вилки, а устанавливают новую.
  • Педаль провалилась, однако на некоторое время может включаться резким нажатием. В данном случае проблемы в главном цилиндре, который подлежит замене.

Сгорели или отслаиваются накладки

Подобное может случится из-за:

  • постоянных пробуксовываний;
  • газования с места на повышенной скорости;
  • недостаточного усилия сжатия;
  • замасливание накладок;
  • излишней углубленности маховика, вследствие неправильного ремонта.

Новые накладки для замены

Изношенность мембранной пружины

К изношенности пружины могут привести следующие факторы:

  • износ привода;
  • дефекты направляющей трубки вследствие выработки ресурса;
  • подшипник постоянно перегружен.

«Замена сцепления на автомобилях ВАЗ»

В этом видео показана замена на автомобилях ВАЗ, на модели 2109 все проходит аналогично. Эта информация будет полезна тем у кого буксует сцепление, провалилась педаль или есть другие неисправности.

Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Все признаки неисправности сцепления.

Внимание, все варианты приведены в порядке снижения их вероятности от наиболее вероятных к более редким. Это самая честная неисправность

Происходит она при повреждении привода сцепления

Это самая честная неисправность. Происходит она при повреждении привода сцепления.

— порвался трос сцепления/повредился гидропривод (ремонтируется заменой и регулировкой).

— протерлась вилка сцепления и оделась на шарнир (ремонтируется заменой или наваркой и регулировкой).

Запах паленых накладок.

Это очень неприятный и специфический запах. Его невозможно ни с чем спутать.

Он возникает, как правило, при трогании с места, при попытке ускориться на большой скорости и при движении на подъем. Причина кроется в запредельном износе ведомого диска сцепления. Т.е. от его фрикционных накладок ничего не осталось. Выглядит это примерно вот так:

Если у вас автомобиль очень очень старый, или китайский, возможен вариант износа пружин в корзине сцепления, но я ни разу не встречал это на практике.

Ездить с этой неисправностью долго нельзя, так как при проскальзывании быстро изнашивается корзина и маховик.

Решение только одно — замена ведомого диска сцепления. Одновременно с этим, желательно заменить выжимной подшипник. Так как они служат примерно одинаково, стоит он не дорого, а его замена требует снятия коробки передач.

Причины ровно те же что и в предыдущем случае — износ фрикционных накладок ведомого диска.

Просто при движении на скорости моторный отсек и днище отлично продуваются и запах почувствовать, возможно не всегда.

Иногда причиной такой неисправности сцепления бывает замасливание сцепления, но это бывает крайне редко.

При нажатии на педаль сцепления слышен гул, шум или скрежет.

Причина, в большинстве случаев, кроется в износе выжимного подшипника. В зависимости от конструкции, его меняют или набивают смазкой (в основном на старых машинах).

С этой неисправностью можно ездить довольно долго, просто это не сильно комфортно в плане акустики

Также важно понимать, есть вероятность, что подшипник полностью заклинит

Гарантированное решение проблемы — замена выжимного подшипника.

Временное решение проблемы, например, для продажи автомобиля — сварить подшипник в тугоплавкой смазке.

Важно понимать, что работа по снятию и установке коробки передач стоит в разы дороже замены выжимного подшипника. Если при нажатии сцепления вы слышите противный «высокий» писк — у вас полностью заклинил выжимной подшипник и его срочно надо менять, если этого не сделать, вы замените ещё и корзину сцепления

Если при нажатии сцепления вы слышите противный «высокий» писк — у вас полностью заклинил выжимной подшипник и его срочно надо менять, если этого не сделать, вы замените ещё и корзину сцепления.

Если писк и скрежет тихие, есть вероятность что развалился подшипник в маховике. Но в моей практике, только один раз в нем была проблема. Обычно его меняют при снятии корзины сцепления или при капитальном ремонте двигателя. Он, по большому счету, нужен для лучшей сохранности подшипников первичного вала коробки передач его сальника и увеличения срока службы диска сцепления.

Вибрации при трогании с места и/или при переключении скоростей.

Как правило, причина вибрации кроется в ведомом диске сцепления. Обычно у него ломаются или изнашиваются демпферные пружины:

Или частично разрушаются фрикционные накладки:

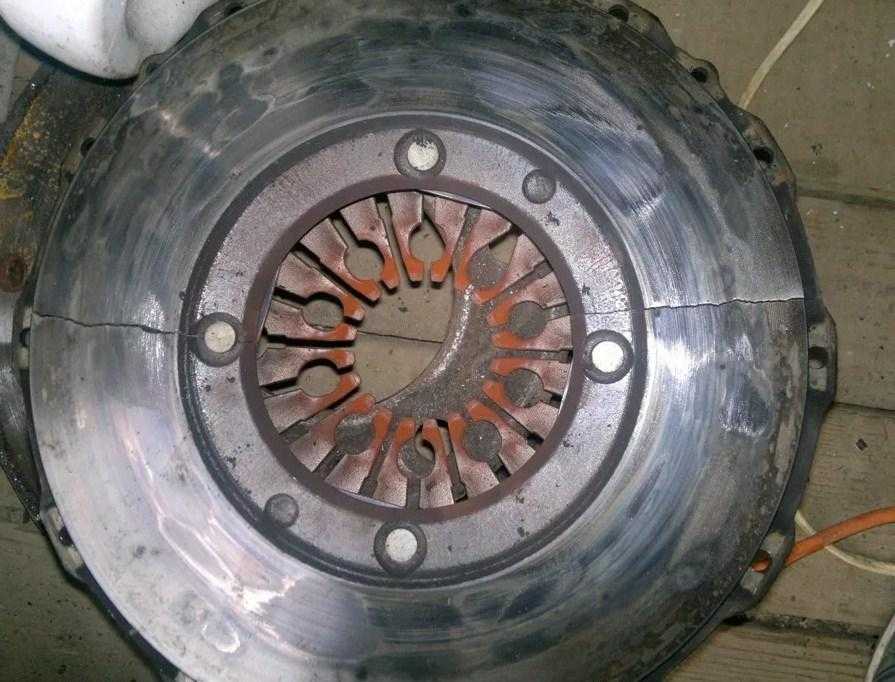

Бывает, что трескается сама корзина сцепления:

Если автомобиль оборудован двухмассовым маховиком, проблема может быть и с ним.

Самый маловероятный вариант — неверно настроены лапки выжима сцепления. Вероятность этого крайне низкая, так как лапчатые корзины сцепления не устанавливают на автомобили уже лет 25-30 (исключение УАЗ).

Точно определить неисправность поможет только снятие коробки передач и разборка сцепления.

Передачи переключаются с большим усилием, при их переключении слышен скрежет.

Эти симптомы говорят о неполном выключении сцепления. Т.е. диски сцепления разводятся не до конца, и ведомый диск продолжает вращаться.

Причиной этому может быть:

  • воздух в гидроприводе сцепления (необходимо прокачать систему и устранить причины попадания воздуха).
  • деформация или запредельный износ вилки сцепления (устранить можно только заменой, править вилку бесполезно).
  • неверная регулировка сцепления ( отрегулировать в соответствии с инструкцией).
  • выплавление выжимного подшипника из пластикового кожуха, особенно часто с этим сталкиваются владельцы Шевроле нивы. ( Решение проблемы — замена выжимного подшипника).

Я надеюсь, что статья была вам полезна. Если вы нашли неточность, хотите дополнить статью или у вас остались вопросы — пишите комментарии.

Разборка и ремонт сцепления автомобиля:

1. Первым делом необходимо произвести демонтаж коробки передач. Процедура нуждается в терпении, а без неё отремонтировать сцепление будет невозможно.

2. В центральный проход диска установите оправку. Её можно изготовить самостоятельно по размерам имеющегося вала или использовать вместо неё первичный вал, что был позаимствованный из другого автомобиля.

3. Верните один болт, что крепит коробку передач на место, и при помощи длинной отвёртки придерживайте маховик, чтобы он не прокручивался в момент откручивания другой рукой шести болтов, что держат кожух сцепления.

Теперь можно снять маховик в полном комплекте с ведомым и нажимным диском. При снятии кожуха сцепления нужно придерживать внутри него ведомый диск, чтобы он не выпал.

4. Если некоторые элементы ведомого диска сцепления имеют трещины или грубые царапины, то его необходимо поменять на новый. Для этого нужно:

  • 1 – проверить фрикционные накладки на изношенность;

2 – проверить головки заклёпок. Они должны быть опущены вглубь фрикционных накладок более чем на 0,3 мм;

3 – проверить в гнёздах ступицы диска демпферные пружины на плотность крепления, если они полопались или сильно расшатались, то ведомый диск следует поменять на новый или старый, но исправный.

5. Если визуально с торца ведомого диска видно, что имеется искажение его формы, то проверьте биение диска, и если оно больше половины миллиметров, то необходимо эту деталь полностью поменять.

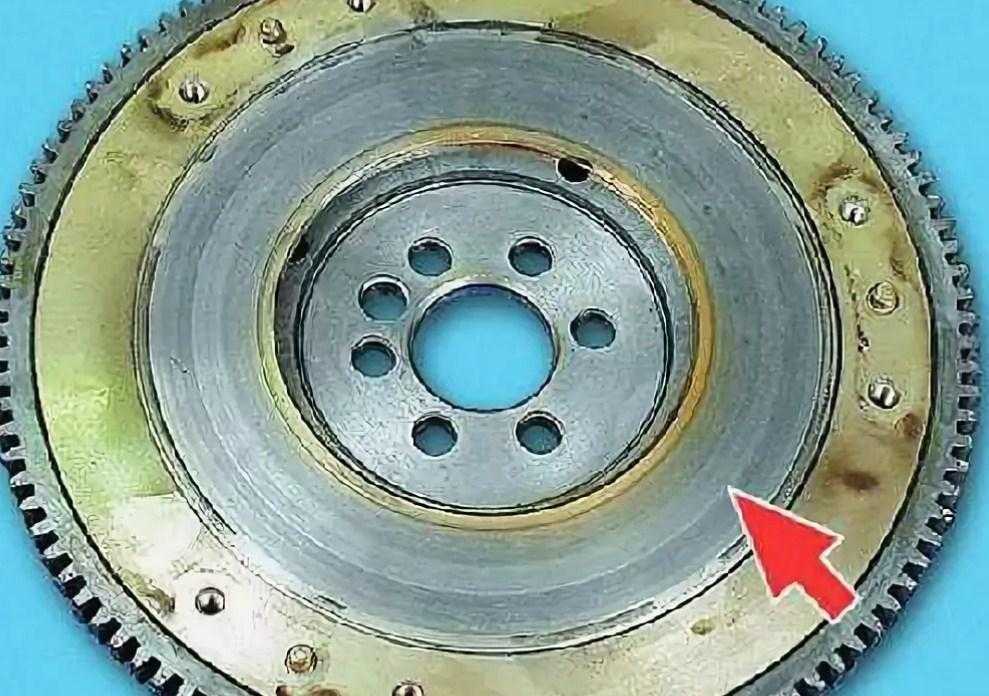

6. Далее осмотрите поверхность нажимного диска и маховика, если замечено грубое стирание диска (износ), глубокие царапины или выбоины, то маховик или нажимный диск нужно заменить новым. Шлифовка не поможет!

7. Далее переверните кожух на другую сторону и продолжите осмотр:

  • 1 – заклёпочных соединений нажимного диска и кожуха. Они не должны иметь ослаблений и явных дефектов, если такие имеются, то придётся поменять диск в комплекте.

2 – диафрагменных пружин нажимного диска. Они также не должны быть с явными дефектами (глубокими царапинами, трещинами и сколами), если заметны дефекты, то произведите замену всего кожуха.

3 – контактов лепестков диафрагменных пружины. Все конечности (контакты) металлических лепестков с подшипниками выключения сцепления должны быть без дефектов и в одной плоскости (допускается максимальная разница износа 0,8 мм). Если износ более 0,8 мм или есть серьёзные дефекты, то опять-таки выход только один – заменить диск в комплекте.

8. Также нажимный диск с кожухом необходимо заменить в сборе, если опорные кольца нажимной пружины подверглись трещинам, сколам или прочим физическим изменениям.

9. При желании и возможности в гараже можно провести тестирование работы ведущей части сцепления. Для этого необходимо зафиксировать нажимной диск (3) в полном комплекте с кожухом (2) и нажимной пружиной (1) на оборудовании с промежуточным кольцом (4) толщина которого (B=8,3±0,03 мм). Это оборудование заменяет ведомый диск с маховиком.

Теперь три раза ходом выключения 8–9 мм отключите сцепление, прикладывая нагрузку к лепесткам нажимной пружины (1) на диаметре С=34 мм. При этом:

  • размер А должен быть в пределах 29–31 мм;

проверьте, что ходу выключения 8,0±0,1 мм соответствует ход нажимного диска не менее 1,4 мм;

разность величин отхода нажимного диска (3) не более 0,25 мм;

нагрузка на лепестках нажимной пружины (1) на диаметре С при ходе 8,0±0,1 мм должна быть не более 1100 Н (1350 Н для сцепления ВАЗ–2112), пик нагрузки выключения не более 1300 Н (1500 Н для сцепления ВАЗ–2112).

10. До того как обратно монтировать сцепление необходимо проверить свободность перемещения ведомого диска по шлицам первичного вала коробки передач. Если имеются заедания, то ликвидируйте их, при необходимости произведите замену повреждённых деталей.

11. При обратном монтировании ведомого диска в кожух нажимного, внимательно смотрите, чтобы часть выступающей ступицы смотрела в сторону нажимной пружины.

12. Со стороны нажимной пружины необходимо вставить в шлицы ведомого диска центрирующую оправку.

13. На фото стрелками отмечены три центрирующие штифта, по ним также как и у меня, нужно установить на маховик сцепление, а после чего придерживая отвёрткой маховик от прокручивания закрутите 6 болтов крепления сцепления к маховику.

14. Теперь можно достать центрирующую оправку с диска сцепления и установить обратно коробку передач. Ремонт сцепления завершен.ВАЗ

ВАЗ 2115 Диагностика неисправностей сцепления

Диагностика неисправностей сцепления

Сцепление пробуксовывает

Недостаточен свободный ход педали сцепления.
Проверьте, произведите корректировку.

Неисправен механизм выключения сцепления.
Проверьте, произведите необходимый ремонт.

Неисправен главный или исполнительный цилиндры сцепления.
Проверьте, выполните капитальный ремонт гидравлической системы привода сцепления.

Изношена рабочая поверхность ведомого диска сцепления. Проверьте, замените диск, если его фрикционные накладки изношены до менее чем 0.3 мм возвышения над головками заклепок (см. сопроводительную иллюстрацию).

Неисправен блок сервопривода (модели 4.2 л).
Проверьте, в случае необходимости замените.

Обычно первым признаком пробуксовки сцепления является заметное беспричинное увеличение оборотов двигателя при взятии крутых подъемов. Для проверки состояния сцепления твердо взведите стояночный тормоз, подоприте колеса автомобиля клиньями и установите трансмиссию в положение высшей передачи, затем при средних оборотах двигателя медленно отпускайте сцепление. Если двигатель при этом не заглохнет, имеет место пробуксовка сцепления. Во избежание более серьезных повреждений сцепления следует без промедления выполнить проверку и произвести необходимые ремонт или замены.

Имеют место рывки и вибрации сцепления

Загрязнены маслом рабочие поверхности ведомого диска. Проверьте, в случае необходимости замените диск. Отыщите источник утечки и устраните ее причину.

Ослабла, либо повреждена ступица ведомого диска.
Проверьте, замените диск.

Ослабло крепление фрикционных накладок ведомого диска. Проверьте, замените диск.

Появились трещины в рабочей поверхности нажимного диска (см. сопроводительную иллюстрацию). Проверьте, замените сборку корзины сцепления.

Исцарапана поверхность нажимного диска, либо маховика.
Проверьте, замените корзину сцепления, либо маховик.

Вибрация сцепления обычно наиболее заметна при движении задним ходом вверх по уклону. Так как одной из причин возникновения вибраций является ослабление опор силового агрегата, прежде чем снимать сцепление для осмотра, тщательно проверьте состояние резиновых подушек и кронштейнов опор, а также надежность их крепления.

Имеет место прихватывание сцепления

Сломаны опоры силового агрегата, либо ослабло их крепление (см. сопроводительную иллюстрацию). Подтяните крепеж, либо замените дефектные опоры.

Загрязнена маслом рабочая поверхность ведомого диска.
Проверьте, замените диск. Отыщите источник утечки и устраните ее причину.

Появились трещины в рабочей поверхности нажимного диска. Проверьте, замените сборку корзины сцепления.

Не происходит выключения сцепления

Чрезмерен свободный ход педали сцепления.
Выполните регулировку педали.

В гидравлическую систему привода сцепления попал воздух.
Прокачайте гидравлическую систему.

Неисправен исполнительный цилиндр сцепления.
Проверьте, выполните капитальный ремонт или произведите замену цилиндра.

Неисправен главный цилиндр сцепления.
Проверьте, выполните капитальный ремонт или произведите замену цилиндра.

Неисправен механизм выключения сцепления.
Проверьте, произведите необходимый ремонт.

Погнут ведомый диск.
Проверьте, замените диск.

Ступицу ведомого диска заклинило на шлицах первичного вала коробки передач.
Проверьте, по необходимости замените диск, либо первичный вал.

Ведомый диск “прикипел” к маховику вследствие попадания в кожух сцепления влаги.
Проверьте состояние сцепления, загерметизируйте кожух.

Неисправен блок сервопривода (модели 4.2 л).
Проверьте, замените блок.

Так как в большинстве случаев неполнота выключения сцепления оказывается связанной с нарушением регулировки свободного хода, либо установки высоты педали сцепления прежде чем снимать сцепление для осмотра, тщательно проверьте правильность соответствующих установок и прокачайте гидравлическую систему.

При функционированиии сцепления имеют место посторонние шумы

Пересушен или изношен выжимной подшипник.
Проверьте, замените подшипник.

Повреждена диафрагменная пружина нажимного диска. Проверьте лепестки пружины на наличие борозд и прочих повреждений (см. сопроводительную иллюстрацию), в случае необходимости замените диск.

Изношена, либо не смазана направляющая втулка первичного вала.
Проверьте,в случае необходимости замените втулку.

Для проверки шумов, издаваемых выжимным подшипником слегка выжмите педаль сцепления при работающем двигателе. Если выжимной подшипник неисправен и требует замены обязательно проверьте также состояние прочих компонентов сцепления.

Особенности сцепления ВАЗ 2112

Машина оснащена однодисковой фрикционной муфтой сухого типа с центральной нажимной пружиной. Любой автомобилист прежде, как отрегулировать сцепление на Калине, должен учитывать, что педаль управления соединена с диском посредством троса со специальным храповым механизмом.

Как работает автоподтяжка троса?

В результате интенсивной эксплуатации фрикционные накладки диска постепенно истираются. Встроенный в конструкцию привода храповый механизм позволяет какой-то период времени компенсировать износ – он натягивает понемногу трос. В процессе работы устройства вилка осуществляет поворот и втулочная пружина постепенно сжимается. В результате фиксаторы наконечника троса сжимаются, после чего последний освобождается и натягивает трос.

Назначение данной конструкции – облегчить процесс обслуживания. По замыслам вазовских инженеров механизм должен избавить владельца от необходимости выполнять регулировку самостоятельно. Но это все только в теории, а на практике выходит, что без настройки муфты не обойтись.

Когда следует делать регулировку?

Перед тем, как отрегулировать сцепление на автомобиле Калина, нужно определить момент, когда автофиксация троса уже не функционирует. Это несложно, тем более что машина сама сигнализирует о неполадках:

  1. Падение тяги, фрикционная муфта не обеспечивает надежную связь маховика с диском. Следствием такого дефекта будет потеря значительной части силы крутящего момента.
  2. Педаль управления муфтой не возвращается в начальное положение, что, собственно, является следствием первого пункта.
  3. Плохое выключение муфты – педаль не нажимается до упора, что затрудняет переключение передач.

Симптомы, впрочем, аналогичны тем, когда нужна регулировка сцепления на ВАЗ 2107 , так что автолюбители с опытом могут пропустить этот блок и приступить непосредственно к проверке.

Как проверить сцепление?

Чтобы наверняка убедиться в необходимости наладки механизма, следует выполнить ряд элементарных проверок:

  • Несколько раз нажать на педаль и отпустить – любые посторонние звуки недопустимы. Для лучшего контроля нажимать можно рукой, так более полно ощущается ход педали.
  • Проконтролировать педаль на предмет заеданий, если она возвращается с ощутимыми подергиваниями, то без регулировки не обойтись.

  • Проверить полный ход педали при помощи линейки или рулетки. Несколько раз нажать и отпустить педаль, после чего замерить расстояние ее наружной кромки до пола, если оно больше 146 мм, то нужна регулировка механизма.
  • Проконтролировать перемещение поводка троса относительно вилки выключения муфты, максимальное расстояние между этими элементами – 27 мм.
  • При биении накладок ведомого диска более 0,5 мм также требуется наладка.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Автомастер Гидрикофф
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
