Нормативные требования к рулевому управлению

Как проверить люфт руля

Проверить люфт руля нужно следующим образом.

Поставить автомобиль на твердую ровную поверхность – бетонное или асфальтированное покрытие. Колеса авто – сухие, чистые и поставлены в направлении продольной оси кузова.
Перед замерами руль поворачивают влево и вправо, чтобы почувствовать тот момент, когда колеса начинают менять свое направление.
На рулевое колесо устанавливают прибор, который показывает градус отклонения от центральной точки.
Показатели свободного поворота влево и вправо суммируются.

Каким инструментом проверяется

Самый простой способ замера люфта руля выполняется при помощи обычной линейки. На рулевом колесе наносится отметка. Затем его поворачивают вправо, подставляют линейку шкалой к отметке, а одним краем упирают ее в левую стойку. При свободном повороте влево отметка пройдет несколько делений на шкале. Стоит отметить, что для прохождения техосмотра автомобиля этот метод не является точным.

Вот еще один способ определения суммарного люфта:

Для точного определения величины люфта необходимо приобрести люфтомер. Существует два вида этих приборов: электронный и механический. Первые отличаются большей точностью, в них может быть несколько функций и их очень легко использовать. Вторая категория не нуждается в элементах питания, и они отличаются высокой надежностью.

Вот как работает электронная модель:

Как диагностировать неисправность?

Люфт руля особенно ярко выражается при передвижении по прямой дороге на высокой скорости. Признаком поломки является стук при резком повороте руля. Нарастающий стук во время движения по неровной местности указывает на поломку рулевых наконечников и тяг. Отдающий в руль – о неисправности рулевой планки.

Если руль «бьет» при движении, это говорит о выходе из строя шаровой или рулевых наконечников. Причиной также может быть износ втулки, подшипника, крестовины.

Шум неизвестного происхождения во время поворота руля указывает на необходимость проверки уровня жидкости.

Изменение заданного направления движения авто при прямом положении руля, ощущение, что авто «уводит» в сторону, говорит о несбалансированном развале – схождении колес.

Руль проворачивается отрывисто в случае заклинивания рулевой планки. Если он поворачивается с усилием, требуется проверить работу усилителя.

Чтобы выяснить, есть ли проблемы с рулевым управлением, следует провести небольшую проверку:

Завести двигатель и оставить работать на холостом ходу.
Одновременно проверить работу гидравлического усилителя.
Передние колеса выставить параллельно продольной оси авто.
Поворачивая руль в одну и в другую сторону, фиксировать момент, когда передние колеса начинают движение. Люфтом (свободным ходом) будет промежуток, который руль проходит до движения колес.

Для более точного определения зазора используют специальный прибор люфтомер.

За что могут забрать на штрафстоянку

Но эвакуатор, кстати, может появиться и не только под знаками. Задержать автомобиль и отправить бедолагу-водителя на штрафстоянку могут в случаях, которые мы опишем в данной статьей. Нехватка необходимых документов Задержание будет совершено при управлении автомобилем, водитель которого не имеет соответствующих документов на право вождения, а также документов технического состояния автомобиля или документов, которые могут подтвердить право владения данным транспортным средством или право распоряжения им в отсутствии владельца авто, говорят инструкторы по вождению . Также если автомобиль большегрузный, то должны быть в наличии лицензионная карточка, путевой лист и документация на имеющийся в транспорте груз. Если груз при этом тяжеловесный, крупногабаритный или представляющий какую-либо опасность, то должны быть документы, дающие право на перевозку подобных грузов и страховой полис обязательного гражданского страхования владельца транспортного средства. Нарушение пунктов ПДД Задержать автомобиль по праву могут, если в нем имеется заведомо неисправная тормозная система (исключая стояночный тормоз), рулевое управление или сцепление, если водитель во время вождения является лишенным водительских прав, находится в алкогольном опьянении, нарушает правила остановки и стоянки транспортных средств, что влечет возникновение препятствий для движения остальных транспортных средств или совершает стоянку автомобиля в транспортном тоннеле, а также не исполняет правомерных указаний и требований сотрудника ГИБДД на прохождение медосвидетельствование на состояние алкогольного или наркотического опьянения. Задержать и изъять автомобиль при этом могут, только в случае невозможности одномоментного устранения причин данного задержания. Однако и здесь имеется подводный камень — нигде не регламентировано, сколько времени должно отводиться на устранение таковых причин, что в свою очередь определяет этот временной промежуток, как желание и волеизъявление задержавшего автомобиль сотрудника ГИБДД. Правила задержания на штрафстоянку Если вашего железного коня все же забрали на штрафную стоянку, то знайте, что о предшествующем административном правонарушении должен быть составлен соответствующий протокол.

Устранение люфта в рулевом управлении

Для регулировки рулевого управления понадобится обычный набор простых инструментов, позволяющих выполнить настройку креплений. Все работы по устранению неполадок проводятся в гараже со смотровой ямой, эстакадой, или с наличием подъемника.

Если люфтомер или ручная диагностика показали неудовлетворительные результаты, переходят к следующим действиям (потребуется помощь напарника):

Определить источник стука и проверить работу подвесок.
Попытаться подтянуть рулевую планку.
Взявшись за руль, поворачивать его из стороны в сторону в пределах свободного хода, одновременно наблюдая работу карданного вала около рейки, шаровых наконечников тяги. А также отслеживать уплотненность сопряжения штанг, которые должны точно входить одна в другую.
Если рулевая планка не повреждена, поворачивая регулировочный винт, устранить люфт в рейке.
Свободный ход в карданном вале возникает чаще всего по причине отсутствия смазки

Устранить его можно, только заменив деталь.
Люфт в месте сопряжения штанг устраняется точечной сваркой, которая сдерживает детали во время работы.
Отремонтировать или заменить шаровые наконечники, если есть необходимость.
Особое внимание уделить исправности наконечников и целостности резиновых пыльников.
Проверить, устранен ли люфт рулевого колеса.

Если все действия не привели к желаемому результату, остается только полностью разобрать рулевой механизм, чтобы определить, какие детали вышли со строя и заменить их.

Предусмотренный конструкцией усилитель рулевого управления или рулевой демпфер (для мотоциклов)

Запрещается участие в дорожном движении, если неисправен или отсутствует предусмотренный конструкцией усилитель рулевого управления.

Усилитель рулевого управления предназначен для облегчения управления автомобилем при сохранении необходимой «обратной связи» и обеспечении устойчивости и однозначности задаваемой траектории. Усилитель также служит для смягчения ударов, передающихся на рулевое колесо при наезде управляемых колёс на неровности дороги, и повышения безопасности при разрыве шин переднего колеса.

Усилитель рулевого управления устроен так, что при его отказе рулевое управление продолжает работать (хотя руль при этом становится более «тяжёлым»).

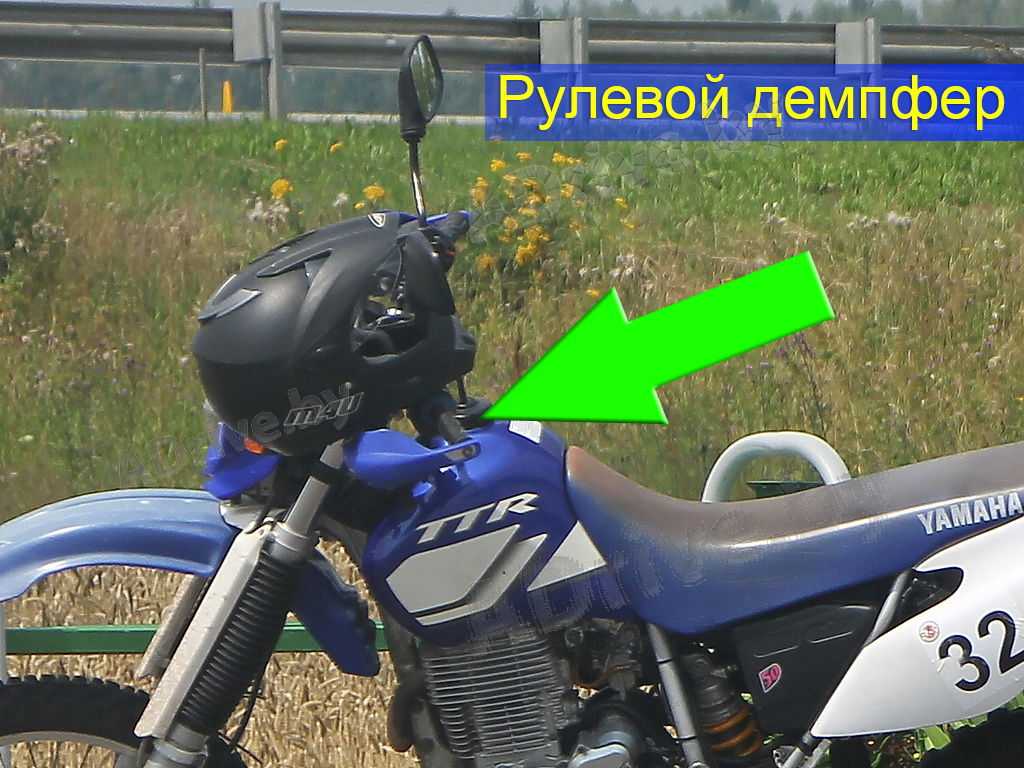

Запрещается участие в дорожном движении, если неисправен или отсутствует предусмотренный конструкцией рулевой демпфер (для мотоциклов).

Возможные причины люфта и их диагностика

Помимо естественного износа деталей, причина появления свободного хода в рулевой колонке – следствие неиспраавности деталей, участвующих в управлении автомобиля. Все поломки можно диагностировать следующими тремя способами.

При выключенном двигателе

Если увеличенный показатель свободного хода ощущается при выключенном двигателе, необходимо проверить всю схему рулевого управления. Вот основные проблемы, которые может выявить диагностика:

износились рулевые наконечники;
поломка крестовины вала рулевой стойки;
выработка на зубьях шестерни рейки;
если автомобиль оснащен рулевым редуктором (старые автомобили, в которых он выполняет роль усилителя руля), то люфт может появляться в его механизме;
износ верхней или нижней шаровой опоры.

При движении

Если руль люфтит во время движения, необходимо обратить внимание на сопутствующие проблемы

Автомобиль уводит в сторону. Причина – не отрегулированный развал-схождение.
При повороте рулевого колеса возникают посторонние шумы. Причина – недостаточный уровень жидкости гидроусилителя.
Стук в передней части при езде по неровной дороге. Причина – выход из строя рулевых тяг и их наконечников. Если этот стук отдает в руль – нужно проверить рулевую рейку.
Вибрация руля. Она возникает при разбалансировке колесных дисков. Помимо этого причиной биения руля может быть поломка шаровых опор или рулевых наконечников.
Потеря плавности хода. Поворот руля с рывками свидетельствует об износе рулевой рейки.

При торможении

Свободный ход рулевого колеса, возникающий при торможении, может свидетельствовать о таких проблемах:

выход из строя подшипника ступицы. Выявить эту поломку можно, подняв на домкрате авто, и пошатав колесо. Если оно люфтит – значит проблема в ступичном подшипнике.
после недавнего ремонта ходовой механики плохо затянули крепление ступицы;
плохо затянуты крепежные болты рулевого управления;
износ тормозных дисков или колодок.

Любые изменения в поведении автомобиля на дороге достойны пристального внимания автомобилиста. Игнорирование тревожных сигналов чревато не только выходом из строя деталей, но и созданием аварийной ситуации.

ГАИ хочет незаконно вернуть техосмотр

Причем МВД уже заключило соглашения на закупку мобильных станций для диагностики состояния автомобилей. Водители сразу же заговорили о том, что лучше бы никакого закона про отмену техосмотра не было — мол, раньше наличие талона ТО служило доказательством исправности автомобиля, а теперь машины будут останавливать для диагностики на каждом углу и штрафовать за любую мелочь. «Сегодня» выяснила, действительно ли будут проверять авто на дорогах или ГАИ опять выдает желаемое за действительное.

Попытки проверять техсостояние автомобилей в период между техническими осмотрами производились еще в 2008 году.

Но помимо перечисленных мер, работники ГИБДД через суд могут лишить водителя не только прав, но и транспортного средства, которое будет временно содержаться на штрафплощадке. Судя по многочисленным темам на автомобильных форумах, не многие российские водители осведомлены, за какие правонарушения их могут временно лишить «железных коней». Сегодня мы подробно расскажем обо всех случаях, когда правоохранители могут применить подобную меру наказания.

Что такое люфт рулевого управления

Рулевая колонка – первый узел, в котором может появляться увеличенный свободный ход. Основная ее часть это шток, фиксирующийся на валу с шарнирами.

Соединение этих элементов обеспечивается зубчатой передачей. Еще с завода в ней присутствует незначительный зазор. Он необходим для того, чтобы края зубцов преждевременно не изнашивались из-за силы трения.

Водитель может заметить это явление, поворачивая руль влево и вправо, так чтобы при этом направление колес не менялось. Во время эксплуатации машины свободный ход на соединениях увеличивается. Чаще всего это происходит из-за естественного износа деталей.

Как работает рулевое управление автомобиля – смотрите в видео обзоре:

5 Методы испытаний

5.1 Для испытаний предъявляют:

— полный комплект КД, содержащий спецификации, сборочные чертежи и чертежи деталей;

— технические условия на конкретные изделия или техническое описание.

5.2 При испытаниях проводят:

— наружный осмотр;

— контроль геометрических размеров;

— контроль качества термообработки (для элементов подвески и рулевого привода);

— контроль качества антикоррозионного покрытия;

— проверку затяжки резьбовых соединений (при наличии требований в КД);

— проверку трения в подшипниковом узле (при наличии требований в КД);

— определение прочности (для элементов подвески и рулевого привода).

5.3 Проведение испытаний

5.3.1 При наружном осмотре проверяют отсутствие повреждений, снижающих долговечность, наличие маркировки и дефекты, приводящие к потере товарного вида.

5.3.2 При контроле геометрических размеров проверяют габаритные и посадочные размеры.

Для измерений используют линейку, штангенциркуль, микрометр, нутромеp и резьбовые калибры.

Карданные соединения и подшипники, входящие в состав изделий, проверяют на отсутствие люфта.

5.3.3 Проверку твердости деталей осуществляют в соответствии с КД. В случае необходимости проведения проверки твердости на внутренних поверхностях втулок, они должны быть pазpезаны. То же проводят при необходимости проверки твердости сердцевины деталей.

5.3.4 Качество антикоррозионного покрытия поверхности проверяют визуально.

5.3.5 Проверка рычагов и реактивных штанг подвески, рулевого вала и его соединительных муфт, в том числе карданных, на прочность

Схемы испытаний для определения прочности деталей приведены на рисунках 1 и 2.

Изделия считают прошедшими испытания на прочность, если после испытаний не обнаружено остаточной деформации узлов или деталей.

5.3.5.1 Рулевой вал на всей длине, от заделки в соединении с рулевым колесом до заделки в соединении с рулевым механизмом или с соединительной муфтой (карданным соединением), плавно нагружают моментом до появления пластической деформации (текучести материала вала). Величину момента, соответствующую началу текучести, фиксируют. Опыт повторяют на другом образце при нагружении в другую сторону. Величины этих моментов с точностью ±5% должны соответствовать значениям, приведенным в таблице 1, или требованиям КД.

Таблица 1

Момент, Н·м (кгс·м), не менее

Для рулевых валов и соединительных муфт автомобилей с нагрузкой на управляемый мост, даН

от 1000 до 2000 включ.

от 2000 до 3000 включ.

5.3.5.2 Проверку соединительных муфт и карданных соединений на прочность осуществляют по 5.3.5.1. Момент прикладывают к входному и выходному элементам испытываемых узлов. Фиксируют момент, соответствующий появлению остаточной деформации или разрушению узла, если остаточная деформация отсутствует. Величина этого момента должна соответствовать значениям, приведенным в таблице 1, или требованиям КД.

5.3.5.3 Рычаги подвески, ограничители хода и детали установки упругих элементов подвески и амортизаторов, кроме стоек стабилизаторов, проверяют приложением четырех-, шестикратной статической нагрузки. Шестикратная нагрузка соответствует эксплуатации транспортного средства в тяжелых дорожных условиях.

5.3.5.4 Реактивные штанги и стойки стабилизаторов проверяют приложением четырехкратных продольных нагрузок, возникающих на автомобиле при крене, заносе или торможении, или изгибом, вызывающим те же напряжения, что и соответствующие продольные силы.

В случае возможности возникновения продольного изгиба проводят проверку на сжатие.

5.4 Гидравлические испытания насосов рулевых усилителей

5.4.1 При наружном осмотре проверяют отсутствие повреждений, снижающих долговечность, наличие маркировки и дефекты, приводящие к потере товарного вида.

5.4.2 Испытания насосов проводят на стенде, обеспечивающем определение параметров, перечисленных в таблице 2.

Таблица 2

Прочие элементы конструкции

7.1. Количество, расположение и класс зеркал заднего вида не соответствуют ГОСТу Р 51709-2001, отсутствуют стекла,
предусмотренные конструкцией транспортного средства.

7.2. Не работает звуковой сигнал.

7.3. Установлены дополнительные предметы или нанесены покрытия, ограничивающие обзорность с места водителя.

ПРИМЕЧАНИЕ
На верхней части ветрового стекла автомобилей и автобусов могут прикрепляться прозрачные цветные пленки. Разрешается применять
тонированные стекла (кроме зеркальных), светопропускание которых соответствует ГОСТу 5727-88.
Допускается применять шторки на окнах туристских автобусов, а также жалюзи и шторки на задних стеклах легковых автомобилей при
наличии с обеих сторон наружных зеркал заднего вида.

7.4. Не работают предусмотренные конструкцией замки дверей кузова или кабины, запоры бортов грузовой платформы, запоры горловин
цистерн и пробки топливных баков, механизм регулировки положения сиденья водителя, аварийный выключатель дверей
и сигнал требования остановки на автобусе, приборы внутреннего освещения салона автобуса, аварийные выходы и устройства приведения
их в действие, привод управления дверьми, спидометр, тахограф, противоугонные устройства, устройства обогрева и обдува стекол.

7.5. Отсутствуют предусмотренные конструкцией заднее защитное устройство, грязезащитные фартуки и брызговики.

7.6. Неисправны тягово-сцепное и опорно-сцепное устройства тягача и прицепного звена, а также отсутствуют или неисправны
предусмотренные их конструкцией страховочные тросы (цепи). Имеются люфты в соединениях рамы мотоцикла с рамой бокового прицепа.

7.7. Отсутствуют:

на автобусе, легковом и грузовом автомобилях, колесных тракторах — медицинская
аптечка, огнетушитель, знак аварийной остановки по ГОСТу Р 41.27-2001;
на грузовых автомобилях с разрешенной максимальной массой свыше 3,5 т и автобусах с разрешенной максимальной массой свыше
5 т — противооткатные упоры (должно быть не менее двух);
на мотоцикле с боковым прицепом — медицинская аптечка, знак аварийной остановки по ГОСТу Р 41.27-99.

7.8. Неправомерное оборудование транспортных средств опознавательным знаком «Федеральная служба охраны Российской Федерации»,
проблесковыми маячками и (или) специальными звуковыми сигналами либо наличие на наружных поверхностях
транспортных средств специальных цветографических схем, надписей и обозначений, не соответствующих государственным стандартам
Российской Федерации.

7.9. Отсутствуют ремни безопасности и (или) подголовники сидений, если их установка предусмотрена конструкцией транспортного
средства или Основными положениями по допуску транспортных средств к эксплуатации и обязанностями должностных лиц по обеспечению
безопасности дорожного движения.

7.10. Ремни безопасности неработоспособны или имеют видимые надрывы на лямке.

7.11. Не работают держатель запасного колеса, лебедка и механизм подъема-опускания запасного колеса. Храповое устройство лебедки
не фиксирует барабан с крепежным канатом.

7.12. На полуприцепе отсутствует или неисправно опорное устройство, фиксаторы транспортного положения опор, механизмы подъема
и опускания опор.

7.13. Нарушена герметичность уплотнителей и соединений двигателя, коробки передач, бортовых редукторов, заднего моста,
сцепления, аккумуляторной батареи, систем охлаждения и кондиционирования воздуха и дополнительно устанавливаемых на транспортное
средство гидравлических устройств.

7.14. Технические параметры, указанные на наружной поверхности газовых баллонов автомобилей и автобусов, оснащенных газовой
системой питания, не соответствуют данным технического паспорта, отсутствуют даты последнего и планируемого освидетельствования.

7.15. Государственный регистрационный знак транспортного средства или способ его установки не отвечает ГОСТу Р 50577-93.

7.16. На мотоциклах нет предусмотренных конструкцией дуг безопасности.

7.17. На мотоциклах и мопедах нет предусмотренных конструкцией подножек, поперечных рукояток для пассажиров на седле.

7.18. В конструкцию транспортного средства внесены изменения без разрешения Государственной инспекции безопасности дорожного
движения Министерства внутренних дел Российской Федерации или иных органов, определяемых Правительством Российской Федерации.

Внешние световые приборы

3.1. Количество, тип, цвет, расположение и режим работы внешних световых приборов не соответствуют требованиям конструкции
транспортного средства.

ПРИМЕЧАНИЕ
На транспортных средствах, снятых с производства, допускается установка внешних световых приборов от транспортных средств других марок
и моделей.

3.2. Регулировка фар не соответствует ГОСТу Р 51709-2001.

3.3. Не работают в установленном режиме или загрязнены внешние световые приборы и световозвращатели.

3.4. На световых приборах отсутствуют рассеиватели либо используются рассеиватели и лампы, не соответствующие типу данного
светового прибора.

3.5. Установка проблесковых маячков, способы их крепления и видимость светового сигнала не соответствуют установленным требованиям.

3.6. На транспортном средстве установлены:

спереди — световые приборы с огнями любого цвета, кроме белого, желтого или оранжевого, и световозвращающие приспособления
любого цвета, кроме белого;
сзади — фонари заднего хода и освещения государственного регистрационного знака с огнями любого цвета, кроме белого,
и иные световые приборы с огнями любого цвета, кроме красного, желтого или оранжевого, а также световозвращающие приспособления
любого цвета, кроме красного.

ПРИМЕЧАНИЕ
Положения настоящего пункта не распространяются на государственные регистрационные, отличительные и опознавательные знаки,
установленные на транспортных средствах.

Неисправности рулевого управления

В процессе эксплуатации под действием ударных нагрузок, трения и других факторов техническое состояние элементов рулевого управления изменяется: появляются люфты в сочленениях, способствующие повышению интенсивности изнашивания деталей. Изнашивание или неправильные затяжки и регулировки приводят к увеличению силы трения в рулевом управлении. Все это влияет не только на долговечность деталей, но и на управляемость автомобиля и безопасность движения. Основные неисправности рулевого управления следующие.

Увеличенный холостой ход. Основные причины:

ослабление болтов рулевого механизма, гаек шаровых пальцев рулевых тяг;
увеличение зазоров в шаровых шарнирах, подшипниках ступиц передних колес, в зацеплении ролика с червяком, между осью маятникового рычага и втулками, в подшипниках червяка, между упором рейки и гайкой;
люфт в заклепочном соединении.

Тугое вращение рулевого колеса. Основные причины:

деформация деталей рулевого привода;
неправильная установка углов передних колес;
нарушение зазора в зацеплении ролика с червяком;
перетяжка регулировочной гайки оси маятникового рычага (для рулевых механизмов только червячного типа);
низкое давление в шинах передних колес;
отсутствие масла в картере рулевого механизма;
повреждение деталей шаровых шарниров, подшипника верхней опоры стойки, опорной втулки или упора рейки, деталей телескопической стойки подвески.

Шум (стуки) в рулевом управлении. Основные причины:

увеличенние зазоров в подшипниках передних колес, между осью маятникового рычага и втулками, в зацеплении ролика с червяком или в подшипниках червяка (для рулевых механизмов только червячного типа), в шаровых шарнирах рулевых тяг, между упором рейки и гайкой (для рулевых механизмов только реечного типа);
ослабление гайки шаровых пальцев рулевых тяг, болтов крепления рулевого механизма или болта крепления нижнего фланца эластичной муфты на валу шестерни (для механизмов только реечного типа);
ослабление регулировочной гайки оси маятникового рычага.

Самовозбуждающееся угловое колебание передних колес. Основные причины:

ослабление гаек шаровых пальцев рулевых тяг, болтов крепления рулевого механизма или кронштейна маятникового рычага;
нарушение зазора в зацеплении ролика с червяком.

Плохая устойчивость автомобиля. Основные причины:

нарушение установки углов передних колес;
увеличение зазоров в подшипниках передних колес, в шаровых шарнирах рулевых тяг, ослабление гаек шаровых пальцев рулевых тяг, увеличенный зазор в зацеплении ролика и червяка (для рулевых механизмов только червячного типа);
крепления картера рулевого механизма или кронштейна маятникового рычага;
деформация поворотных кулаков или рычагов подвески.

Утечка масла из картера. Основные причины:

износ сальников вала рулевой сошки или червяка (для рулевых механизмов только червячного типа);
ослабление болтов крепления крышки картера рулевого механизма;
повреждение уплотнительных прокладок.

Неисправности рулевого управления с гидроусилителем по своему характеру идентичны неисправностям обычного рулевого управления, однако из-за наличия дополнительных деталей возможны неисправности, характеризующие работоспособность гидропривода:

затрудненное управление автомобилем, обусловленное ослаблением ремня гидроусилителя, низким уровнем рабочей жидкости в бачке усилителя, неисправностью насоса или клапана насоса;
чрезмерный люфт из-за изношенности главного либо промежуточного вала рулевой колонки, разрегулировки или повреждения рулевого механизма;
повышенный шум при работе рулевого управления, который может быть вызван разрегулировкой рулевого механизма или неисправностью насоса.
