Руководство по ремонту dsg7 dq200 (0am, 0cw)

DSG-6 DQ250 с «мокрым» сцеплением

О преселективной коробке с «мокрым» сцеплением стало известно еще в 2003 году. Узел был разработан компанией BorgWarner. Между DSG-6 DQ250 и DSG-7 DQ200 на самом деле мало общего. Единственное, что объединяет агрегаты – два сцепления, две механики, помещенные в одну коробку. Фактически DSG-6 DQ250 является обычной механикой, но переключение передач происходит без потери мощности. Основное отличие DSG-6 от других коробок передач заключается в наличии двух полых первичных валов, а сцепление здесь выглядит как набор фрикционов, помещенных в корзину (как на автоматической коробке передач).

Постоянная передача крутящего момента на колеса возможна за счет особого принципа работы коробки: во время переключения передач одно сцепление отключается, а второе в этом время включается. Работу сцепления обеспечивает давление масла, опять же, как на автомате. Масло поступает по каналам и за счет давления сжимает фрикционы. Дисковые пакеты постоянно находятся в масляной ванне, которая их одновременно и смазывает, и охлаждает. Подобная конструкция в целом положительно влияет на ресурс и сцепления, и самой коробки передач

Вот почему так важно производить своевременную замену смазывателя в DSG-6 DQ250, поскольку от его состоянии и качества зависит стабильность работы всего агрегата

Полезная информация | Типичные неисправности | Ремонт

В основе данной КПП DSG (Direct-Shift Gearbox) — двойное сухое сцепление (Dry Dual DSG). Коробка DSG 7 DQ-200 – поперечного типа, 7-скоростная. Произведена в 2008 году. Известна как 0АM, 0CW — для машин VW, и DSG 0ВM — для автомобилей Audi, по описанию VAG. В этой статье расскажем о типичным проблемах, неисправностях, и конечно же предоставим некоторые материалы и руководства по самостоятельному ремонту.

Видео: Основные проблемы DSG7

О сухой 7 ступенчатой DSG dq200 говорилось очень много, и неоднократно. Весь интернет пестрит негативными отзывами, да и что скрывать, если до 40% автомобилей, заезжающих на диагностику и последующий ремонт это машины оборудованные этой самой коробкой.

Держит крутящий момент до 250 Нм (привет людям, кто любит чиповать 1.8 tsi моторы :))). Совместима с моторами от 1,2-литрового TFSI – до 2-литрового TDI (большая редкость, чаще в России ставилась на 1.9 TDI). Представляет собой особый тип КПП, обладающий двойным сцеплением. Управляется посредством электромоторов – в отличие от других КП, где используются гидроклапаны и насос. У DSG-коробок немного отличается принцип работы. Данная разновидность КПП – «коробка-робот», или автомеханическая трансмиссия.

Определить буквенное обозначение

В агрегатах DQ 200 применено проверенное в течение долгих лет эксплуатации достоинство МКПП. Здесь узел сцепления размещён в более открытом пространстве (вынесен). В чем же плюс? Изнашивающиеся фрикционы как правило дают металлическую стружку, пыль, реузльтат естественного износа, в случае с 0AM вся эта грязь почти моментально улетает наружу, при этом вреда деталям не наносится никакого. Здесь нет места ни планетарной, ни гидравлической системам. Переключение осуществляется посредством двух вилок, контролируемых с помощью закрытого мехатроника. В последний помещается примерно литр масла (900 гр.). Достоинство такого решения – дешевизна, но за это конструкторы и пользователи расплатились меньшим ресурсом.

Преимущества DSG с «мокрым» сцеплением

Еще на заре производства DSG-6 DQ250 автовладельцы часто жаловались на ранний выход из строя дифференциала, на образующуюся в процессе эксплуатации транспортного средства стружку, способную «убить» коробку. Но с 2007-2008 года эти проблемы полностью устранены и на практике встречаются за редким исключением. Преимущества «шестерки» на фоне «семерки» очевидны. Во-первых, это более надежная конструкция сцепления. Даже несмотря на то, что фрикционы со временем изнашиваются, появляется «пыль», одним словом – продукт выработки, спустя 150-200 тыс. км пробега они остаются пригодными, нужно всего лишь заменить масло. Во-вторых, гораздо больший ресурс за счет конструктивной простоты: известны случаи прохождения автомобилем 250-300 тыс. км с DSG-6 DQ250 фактически без единой серьёзной поломки. В тоже время, производитель заверил ресурс 7-ступенчатого преселектива, равный 300 тыс. км, вот только на практике нужно постараться проехать хотя бы 100-150 тыс. км, чтобы не сломался соленоид или не вышел из строя мехатроник.

Злейший враг DSG-6 DQ250 – чип-тюнинг двигателя. Если вы делаете основной акцент на надежности и ресурсе агрегата, стоит отказаться вообще от любых видов тюнинга мотора. На заводе VAG настраивают программное обеспечение преселектива таким образом, что передаточные числа всегда соответствуют заявленным показателям мощности и крутящего момента ДВС. От возможности «прокачать» движок машины отказывается малая часть автолюбителей, а все потому, что преселектив с «мокрым» сцеплением предназначен для моделей с мощным и, как правило, турбированным движком. Диапазон колоссальный – от 1.4-литровых турбированных агрегатов на 140 сил до 250-сильных V-образных шестерок. Благодаря тюнингу можно с легкостью увеличить мощность на 40-60 лошадей, но даже этого достаточно для того, чтобы уже спустя 40-50 тыс. км пробега коробка DSG-6 DQ250 начала медленно «умирать».

Профилактика поломок

Рекомендации по эксплуатации преселективных коробок скоростей сухого типа:

1. Для увеличения ресурса коробки рекомендуется в пробках перевести селектор в положение ручного выбора передач. В автоматическом режиме коробка переключается с 1 передачи на 2 практически сразу после начала движения. Манипуляция позволяет избежать постоянного переключения скоростей вверх и вниз, что снижает нагрузку на фрикционные диски.
2. Минимизировать резкие старты с места. Дизельные и бензиновые двигатели с турбокомпрессором, используемые на машинах концерна VAG, обеспечивают быстрый разгон с места. Не следует злоупотреблять резким нажатием на педаль газа при начале движения (вне зависимости от температуры коробки передач). Динамичная езда приводит к разрушению не только коробки, но и двухмассового маховика, смонтированного на двигателе.
3. При движении в плотном городском потоке со скоростью до 50 км/ч не рекомендуется перестраиваться из ряда в ряд, резко ускоряя автомобиль и столь же резко снижая скорость движения. Постоянная работа гидравлических приводов изнашивает компоненты и приводит к повышению температуры жидкости.

Часть владельцев советуют при остановке на светофоре переводить селектор в нейтральное положение, снижая нагрузку на элементы трансмиссии. Но в конструкции коробки скоростей DQ200 предусмотрена программная нейтраль, после фиксации остановки фрикционные диски размыкаются (для снижения износа и расхода топлива). Однако дилеры концерна VAG рекомендуют устанавливать селектор при длительной стоянке (более 60 секунд) в положение парковки или нейтрали.

При длительном удержании педали тормоза в нажатом состоянии при включенной передаче происходит перегрев мехатроника, что приводит к отказу или некорректной работе узла. Постоянные переводы рычага в положение нейтрали дополнительно нагружают коробку. В момент подготовки к включению 1 передачи фрикционный и гидравлический блоки испытывают повышенные нагрузки, что приводит к повышенному износу деталей.

Профилактические действия позволяют увеличить срок эксплуатации коробки, но не избавляют агрегат от врожденных дефектов.

При эксплуатации коробки следует учитывать, что блок мехатроника является расходной деталью, которая меняется через 40-60 тыс. км.

Владельцы машин сдают изношенные агрегаты в сервисные центры, а взамен получают изделия после восстановительного ремонта.

Когда стоит задуматься о необходимости проведения диагностики коробки передач?

1. Вы отпускаете педаль тормоза, а автомобиль остается неподвижным и начинает движение только после того, как вы нажимаете педаль газа.

2. При старте вы слышите звуки, которые автомобиль не должен издавать в принципе — визг, скрежет, клацанье. Также не должно при старте быть никаких рывков или толчков.

3. При разгоне вы чувствуете, что автомобиль пробуксовывает, если понимаете, что вашему транспортному средству уже не хватает мощности для того, чтобы совершить маневр быстрого обгона.

4. При движении автомобиля передачи периодически перескакивают или залипают, если во время переключения вы видите серьезную задержку.

Любая из этих проблем является явным сигналом о том, что трансмиссия неисправна. И чем раньше вы обратитесь с проблемой к профессионалам, тем более быстрым и менее затратным будет ремонт.

Зачем нужна адаптация

При появлении рывков или вибраций при разгоне автомобиля, оснащенного АКПП DQ200, необходимо проверить состояние дисков сцеплений и ход рычагов, управляющих муфтами. Производитель при сборке трансмиссии проводит регулировку параметров, но по мере износа вырастут зазоры и нарушится взаимное положение элементов. Контроллер проводит адаптации в автоматическом режиме, что позволяет компенсировать излишние зазоры в приводах, восстанавливая нормальную работу агрегата.

Производитель закладывает в программу диапазон хода штока, но при чрезмерном износе накладок тяга не обеспечивает сжатия фрикционных дисков, что приводит к пробуксовке муфты. Явление пробуксовки может возникнуть также из-за деформации или перегрева материала накладок.

Помимо автоматической, возможна ручная адаптация, которая проводится после ремонтных работ, связанных с заменой компонентов муфт или при перепрограммировании блока управления. Процедура требуется при использовании восстановленной коробки передач вместо оригинального агрегата. Процесс адаптации предусматривает корректировку зазоров в сцеплении и блоке мехатроника, после чего проводится тестовый прогон.

Замена сцепления на КПП DSG 7

В каких случаях нужно провести диагностику, что бы определить необходимость ремонта

Если автомобиль дергается, слышен посторонний стук или скрежет в области коробки.
При трогании с места машина рывками начинает движение и переключение скоростей происходит не плавно с большими паузами или они и вовсе перескакиваютПри отпуске педали тормоза нет тяги и транспорт стоит на месте, а при нажатии на газ залипают или проскальзывают передачи.
Проще говоря все, что вызывает сомнения в правильной работе трансмиссии является поводом для прохождения диагностики.

К чему приводит износ сцепления

Износ сцепления на КПП ДСГ 7 принуждает к усиленной работе масляный насос, за счет выдвинутого его штока включения, который приводится в действие блоком электронного управления (ЭБУ).
Напряжение насоса усиливается в несколько раз, что приводит к его сильному нагреву и оголению контактов (они расплавляются), а в блоке ЭБУ из-за высоких температур возможно замыкание.
Естественно любой негативный фактор связанный с электрикой в данном случае, влечет за собой цепочку последствий, в которых придется разбираться подключая компьютер с дилерским программным обеспечением для выявления ошибок и их удаления или исправления.

Как часто и почему изнашивается сцепление

Чаще всего изнашиваются детали, которые отвечают за не четные, и заднюю передачи.
Это связано с тем, что машина трогается начиная именно с 1-ой скорости, а это является точкой максимальной нагрузки на узлы коробки.
Кроме этого, при движении в пробках усилие так же приходится на первую ступень.Определить степень износа сцепления можно на диагностике, которую мы проводим бесплатно в сети наших автосервисов.
После замены необходимо произвести регулировку и адаптацию РКППСистема сцепления является достаточно надежным механизмом в автомобилях серии VAG с ДСГ.Но время и дорожные условия берут свое, что в конечном счете приводит к ремонту. Но на всех данных автомобилях это происходит по-разному.
Связано это с тем, что различия комплектующих, их принцип функционирования и модификация двигателя дает совершенно разную нагрузку на механизмы, не говоря уже о расхождении в принципе самой работы компонента.

На срок службы оказывают влияния такие факторы как погодные условия, стиль вождения, неисправность связующих элементов трансмиссии. Не говоря уже об электронной составляющей, например – Мехатроник. Он может значительно влиять на взаимодействие системы переключения скоростей.
Касаемо именно срока, то примерно опираясь на опыт можем сказать, что 6-ти ступенчатые коробки более выносливые чем их собратья с 7-Семью передачами. Первые проходят 140 – 300 тысяч километров. А вот сухие семиступки порой начинают себя проявлять уже с 25 – 35 тысяч километров пробега.
Более подробно о симптомах и причинах читайте “Здесь”

Как диагностировать

Преимуществом коробки передач является возможность определения неисправного элемента при помощи компьютерной диагностики. Агрегат позволяет проверить остаточную толщину фрикционных накладок, пиковые значения температуры (зарегистрированные в процессе эксплуатации). Встроенные датчики фиксируют время работы трансмиссии в перегретом состоянии, а также записывается суммарный пробег агрегата (как в километрах, так и в отработанных часах). Последний показатель используется для определения износа агрегата в городском цикле движения.

Для диагностики потребуется коммутационный шнур, который подключается к разъему OBD-II, расположенному под панелью приборов со стороны водителя.

Кабель подсоединяется к ноутбуку или смартфону, на котором установлена диагностическая программа (например, ВАСЯ-Диагност). Диалоговое окно позволяет просмотреть текущее состояние агрегата и сравнить значение пробега, отображаемое на спидометре с параметрами, хранящимися в памяти коробки скоростей DSG.

Подключение диагностической системы ВАСЯ-Диагност.

Проверка проводится при движении автомобиля, в отдельных разделах программы отображается информация о параметрах работы коробки. Отдельное меню позволяет прочитать ошибки, записанные в памяти контроллера. Блок управления запоминает значение пробега, при котором проводилась очистка памяти. При проведении диагностики возможно обнаружение пробега 655530 км в памяти коробки, значение является ошибочным (возникает при некорректном прочтении 16-битного кода программой ВАСЯ-Диагност).

По мере износа фрикционных накладок рекомендуется проводить адаптацию коробки:

1. Перед началом процедуры необходимо прогреть двигатель и трансмиссию до рабочей температуры. Прогрев осуществляется в движении на протяжении 10-15 минут после пуска мотора. Коробка передач прогревается до +30…+100°С (зависит от температуры окружающей среды). Машина останавливается, для проверки значения используется ноутбук, подключенный к диагностической колодке.
2. Перевести селектор в позицию стоянки (P), затянуть рычаг стояночного тормоза, а затем остановить мотор (зажигание остается включенным). Открыть диалоговое окно программы ВАСЯ-Диагност, а затем войти в раздел настройки электроники коробки передач.
3. Выбрать раздел 060 в базовых регулировках, а затем нажать на кнопку пуска процедуры адаптации. Из картера коробки могут быть слышны щелчки, указывающие на срабатывания приводов фрикционов.
4. Дождаться отображения на экране чисел 4, 0 и 0 (находятся в отдельных окнах приложения). Запустить мотор для продолжения процедуры, адаптация считается законченной при отображении чисел 254, 0 и 0.
5. Для завершения адаптации необходимо 2 раза двигаться вперед и назад (по 20 секунд), затем в режиме нормального движения дойти до 7 передачи (без повышенных нагрузок на агрегаты). Перевести селектор в режим ручной работы и двигаться на протяжении 1 минуты сначала на 4 или 6 скорости, а затем на 5 или 7. Процедура повторяется дважды, после чего адаптация коробки завершена.

В меню программы ВАСЯ-Диагност возможно просмотреть количество проведенных адаптаций, что позволяет судить о пробеге коробки. Процедура производится при каждом регламентном обслуживании автомобиля (через 15 тыс. км). Внеплановая регулировка осуществляется после замены фрикционной муфты или снятия и установки коробки передач.

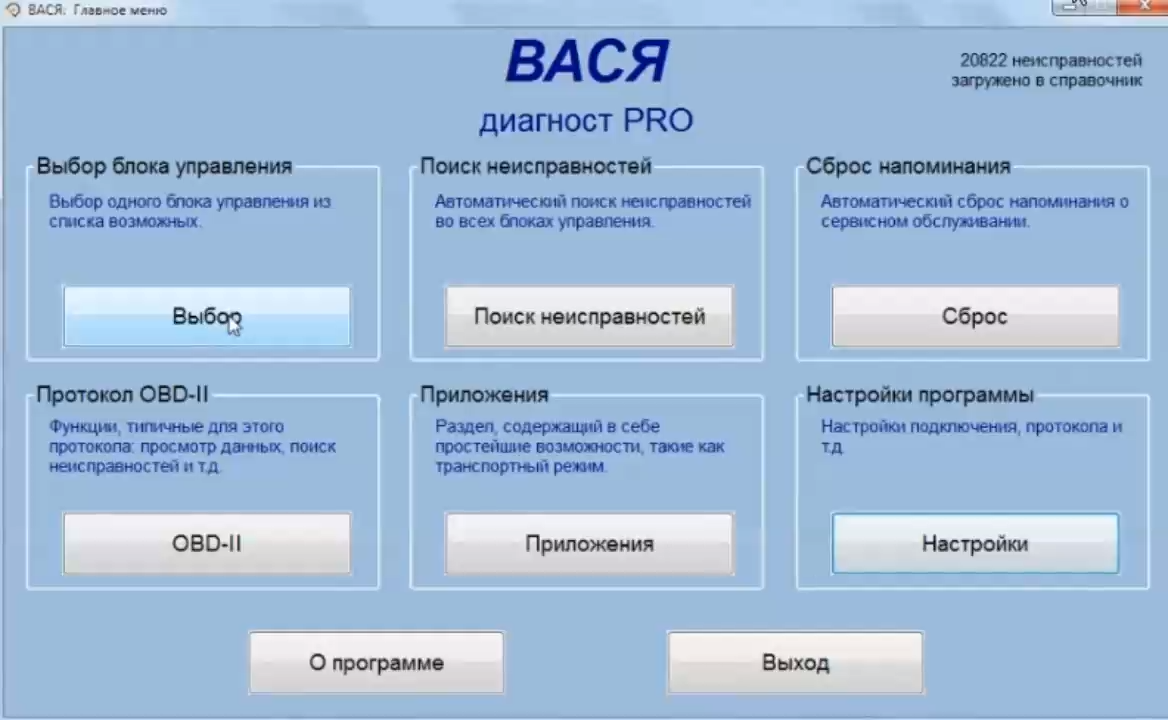

Меню программы ВАСЯ-Диагност.

Сцепление

Практически каждый владелец сталкивался с данной проблемой. Как отмечают отзывы владельцев, коробка ДСГ 7-ми ступенчатая имеет износ маховика. Он изнашивается из-за крутильных колебаний при пробуксовках и резких стартах. Также отзывы о коробке ДСГ 7 говорят, что трансмиссия не любит перегревов. Блок сцепления должен быть чистым.

Малейшая грязь негативно отображается на качестве работы ДСГ 7 на «Фольксваген-Пассате». Отзывы отмечают, что стоимость замены узла сцепления весьма велика. Цена данной операции – от 50 до 80 тысяч рублей, что сопоставимо с капитальным ремонтом какого-либо автомата. И это при том, что сцепление имеет небольшой ресурс. Как отмечают отзывы, ДСГ 7 «Шкоды» следует обслуживать каждые 50 тысяч километров. В 2012 году инженеры произвели установку щитка на отверстии для штоков выжима. Это позволило уменьшить загрязнения картера и износ дисков сцеплений. Также отметим, что трансмиссия нуждается в регулировке рабочего зазора дисков. Как заявляют отзывы, «Шкода-Октавия» с ДСГ 7 должна настраиваться и обслуживаться только в специализированном сервисе. Какие-либо работы самостоятельно выполнять не следует.

Очень часто ресурс снижается из-за движения автомобиля по пробкам и по пересеченной местности. Но как говорят отзывы, коробка ДСГ 7 «Шкоды» не нуждается в переключении на нейтраль. Оба диска вращаются свободно друг от друга. Поэтому переводя селектор на нейтраль, вы никак не снижаете нагрузку на узел сцепления и на мехатроник.

DSG: перезагрузка

После приобретения автомобиля с DSG или при наличии каких-то неполадок с коробкой передач у имеющегося, в первую очередь рекомендуется проверить версию программного обеспечения КПП. Даже для относительно старых машин, таких как Volkswagen Golf 6 1,6 DSG, подобные прошивки выпускались вплоть до 2017 года.

Более того, желательно проверить прошивку не только коробки, но и двигателя. Например, из причин толчков в упомянутом Golf 6 при переходе с третьей передачи на вторую нельзя исключать программное обеспечение «атмосферника» 1,6 BSE или КПП. Полностью устраняется такая неполадка комплексной перепрошивкой DSG и мотора. У других трансмиссионных пар могут быть свои особенности.

Для устранения некоторых неполадок достаточно перепрограммирования КПП или изменения начальных параметров с учётом амортизации сцепления. Замена неисправных датчиков тоже может решить проблему. Если ни то, ни другое к желаемому результату не приводит, то рекомендуется комплексная диагностика сцепления и блока управления Mechatronik, а при необходимости – и капитальный ремонт этих агрегатов.

Характеристика

Итак, что это за коробка? Она представляет собой роботизированную трансмиссию производства концерна «Фольксваген-Ауди». Изначально в данной коробке предполагалось наличие шести скоростей. Однако спустя три года на свет появилась коробка ДСГ 7-ми ступенчатая. Отзывы владельцев о ней тоже были противоречивыми. Многие жаловались на частые проблемы (их мы рассмотрим немного позже). Главная же цель создания – получить коробку, которая бы обеспечивала переключение передач без разрыва потока мощности. Это ключевая особенность ДСГ, которая отличает ее от других роботизированных КПП. При этом автомобиль с ДСГ имеет лучшую разгонную динамику и меньший расход топлива.

Чтобы обеспечить непрерывную передачу крутящего момента от ДВС на колеса, немецкие инженеры применили два сцепления и два ряда передач. Если говорить о технических характеристиках, ДСГ 7 рассчитана на крутящий момент до 250 Нм. Рабочее давление гидроаккумулятора – от 50 до 75 бар. Объем заправляемого масла – 1,7 литра.

Виды DSG

Компания VAG использует на автомобилях 3 типа коробок:

• 6-ступенчатую мокрого типа (внутренний код DQ250);
• 7-ступенчатую мокрого типа (код производителя DQ500 и DL501, предназначены для поперечного и продольного монтажа соответственно);
• 7-скоростную сухого типа (код DQ200).

Виды DSG.

DSG 6

В конструкции коробки DSG 02E применены муфты сцепления с рабочими дисками, вращающимися в масляной ванне. Жидкость обеспечивает снижение износа фрикционных накладок с одновременным уменьшением температуры. Применение масла положительно сказывается на ресурсе агрегата, но наличие жидкости в картере снижает эффективность работы трансмиссии и приводит к увеличению расхода топлива. Запас масла составляет около 7 л, для хранения используется нижняя часть картера коробки передач (конструкция аналогична механическим трансмиссиям).

Дополнительные функции, реализованные в коробке сухого типа:

• спортивный режим;
• ручное переключение;
• режим Hillholder, позволяющий остановить автомобиль путем повышения давления в контуре сцеплений;
• поддержка движения на малой скорости без вмешательства водителя;
• сохранение подвижности автомобиля при аварийном режиме работы.

DSG 7

Отличиями DQ200 от предыдущих версий коробки стало использование фрикционных муфт сухого типа и 2 разделенных масляных систем, предназначенных для смазки механической секции трансмиссии и для работы гидравлических цепей мехатроника. Жидкость подается к исполнительным приводам мехатроника с помощью отдельной помпы с электрическим приводом, которая нагнетает масло в расходный бачок. Разделение систем смазки и гидравлики позволило нивелировать негативное влияние продуктов износа на соленоиды.

Контрольные датчики интегрированы в контроллер управления, что позволило избежать установки дополнительной проводки. Коробка поддерживает все режимы, реализованные в агрегатах предыдущего поколения. Гидравлика разделена на 2 секции, обслуживающие четный и нечетный ряды передач.

При отказе одного контура трансмиссия переходит в аварийный режим, позволяющий добраться до места ремонта своим ходом.

Агрегат DQ500 отличается от DQ250 появлением дополнительной передачи переднего хода. В устройстве коробки применяется маховик доработанной конструкции, а также использованы сцепления, рассчитанные на повышенный крутящий момент. Использование усовершенствованного мехатроника позволило ускорить процесс переключения скоростей.

Подводим итоги

Итак, мы выяснили, что собой представляет роботизированная семиступенчатая коробка ДСГ. Среди положительных ее моментов стоит отметить:

• Быстроту переключения скоростей. Передачи включаются практически моментально и даже быстрее, чем на МКПП.
• Высокую разгонную динамику. Это достигается за счет непрерывной подачи крутящего момента на колеса авто.
• Равномерное ускорение. В случае с обычной механикой или автоматом, наблюдаются характерные рывки при динамичном ускорении и попытке сменить передачу.
• Возможность работы в ручном режиме. Эта функция позволяет водителю самостоятельно выбирать стиль движения.

Но существует и ряд недостатков, из-за которых многие автолюбители отказываются от приобретения машины на ДСГ, в пользу обычного автомата либо механики:

• Небольшой ресурс. Даже при должном обслуживании такая коробка ходит в среднем 150 тысяч километров.
• Ненадежность. Распространенные поломки, которые возникают с роботизированной семиступенчатой коробкой ДСГ, мы перечислили ранее.
• Низкая ликвидность на рынке. Многие знают о неисправностях ДСГ, а потому продать такой автомобиль будет трудно.
• Сложность ремонта. Выполнить какой-либо ремонт самостоятельно не представляется возможным. Эта работа требует наличие специализированного оборудования, знаний и инструментов.
• Сложная и дорогая замена масла. В ДСГ используется особое масло, которое стоит дороже, чем обычная «трансмиссионка». Также замену можно выполнить только в сервисе. А это дополнительные денежные траты.
• Высокая стоимость автомобиля. Машины с ДСГ стоят на порядок дороже, нежели с обычным автоматом.

Стоит ли приобретать автомобиль с семиступенчатой роботизированной коробкой? Однозначного ответа на этот вопрос нет. Специалисты отмечают, что брать такой автомобиль целесообразно в том случае, если он новый и на гарантии. Тогда действительно можно оценить преимущества использования ДСГ без каких-либо вложений. Но если вы останавливаетесь на выборе подержанного немецкого авто, от покупки машины с ДСГ стоит отказаться. Гарантия на эту коробку в большинстве случаев просрочена и будущему владельцу придется самостоятельно бороться с неисправностями. А так как коробка очень сложная, необходимо искать специализированные сервисы. Это существенно влияет на стоимость содержания авто. Затраты на ремонт коробки оказываются неоправданно высокими. Поэтому на вторичном рынке предпочтение стоит отдавать механике либо классическому автомату на шесть скоростей.
