Как отрегулировать свободный ход педали сцепления автомобиля?

Регулировка привода сцепления может выполняться разными способами в зависимости от типа конкретного привода.

1. Регулировка троса сцепления

Регулировка тросового привода производится в случае наличия механического сцепления. Для этого необходимо найти регулировочный болт, расположенный под капотом. Прежде всего следует открутить контргайку, чтобы получить доступ к регулировочной гайке.

В качестве проверки выполненной работы заново измеряют амплитуду хода, но перед этим нужно трижды нажать на педаль сцепления. Порядок регулировки следующий:

Инструментами определяют расстояние между торцом демпфера и вилкой выключения — значение не должно превышать 8,6 см, максимальное отклонение в ту или другую сторону при этом составляет 5 мм.
Определяется расстояние между наконечником троса и торцом демпфера. Результат должен быть в районе 6 см с тем же максимальным отклонением 5 мм.
Если измеренное расстояние превышает норму, необходимо выполнить регулировку троса. Для этого используется регулировочная гайка, поворотом которой достигается допустимое значение.
Затем педаль сцепления многократно выжимается, после чего расстояния повторно измеряют. При необходимости регулировка повторяется. Если же все в порядке, контргайка затягивается.

Иногда трос оказывается полностью неисправным, и его приходится заменять. Но сложностей с этим возникнуть не должно даже в условиях гаража. Необходим минимальный инструментарий в виде набора отверток и ключей, а также новый трос.

Прежде всего под педалями нужно удалить пластиковые элементы пола, чтобы обеспечить доступ к месту крепления троса. Дальнейшие операции выполняются в таком порядке:

Наконечник троса отсоединяется от вилки выключения.
Демпфер оболочки троса вынимается из крепления, находящегося в картере КПП.
Наконечник троса отделяется от педали сцепления.
Освобожденный трос вынимается.

При установке нового изделия все действия выполняются в обратном порядке.

2. Регулировка гидравлического сцепления

Перед тем, как регулировать гидропривод, нужно убедиться, что в системе отсутствует воздух. Проверяется это нажатием на соответствующую педаль. Если она достаточно упругая и после отпускания возвращается в исходную позицию, воздуха в системе нет.

Муфты в гидравлических приводах зачастую обладают автоматической регулировкой, однако в некоторых случаях эти механизмы можно отрегулировать вручную, компенсируя таким образом износ трущейся пластины. При наличии подобной возможности на толкателе рабочего цилиндра должны располагаться резьба и контргайка. Порядок действий следующий:

Проверьте уровень жидкости в системе сцепления — он должен быть достаточным. Установите автомобиль на рампу либо на осевые стойки.
Разместившись под днищем авто, отыщите элементы механизма — рабочий цилиндр с толкателем.
С помощью пассатижей отсоедините пружину отрыва от вилки, затем нажмите на последнюю до упора вперед.
Возьмите измерительную линейку. Держите вилку сцепления в нажатом состоянии и одновременно с этим измерьте расстояние между ней и краем рабочего цилиндра.
Отпустите вилку и снова повторите измерение. Разница измеренных значений будет составлять величину зазора.
Сравните вычисленное расстояние с паспортным значением и при необходимости произведите регулировку.
Отыщите контргайку на резьбе толкателя и ослабьте ее.
На том же конце должна быть регулировочная гайка. Вращайте ее винт в сторону рабочего цилиндра или в сторону вилки, соответственно увеличивая или уменьшая зазор регулировки сцепления. Добейтесь правильного расстояния и затяните контргайку.

Выполнив указанные процедуры, еще раз сделайте контрольные замеры. Если необходимо, осуществите повторную регулировку. Нажмите несколько раз на педаль сцепления и снова проверьте его работу.

Полезные материалы про авто здесь:

Регулировка сцепления на внедорожниках УАЗ

На старых моделях, таких как УАЗ 452 «Буханка» или УАЗ 469 «Козлик», регулирование производится с помощью штока, который находится между вилкой и рабочим цилиндром. На многих моторах УМЗ этих машин устанавливается лапковое сцепление, и регулировка также может производится рычагами лапкового типа, которые имеются на корзине (ведущем диске) сцепления.

Следует отметить, что лапковые корзины устанавливаются на грузовики КАМАЗ, ЗИЛ, ГАЗ-53/3307.

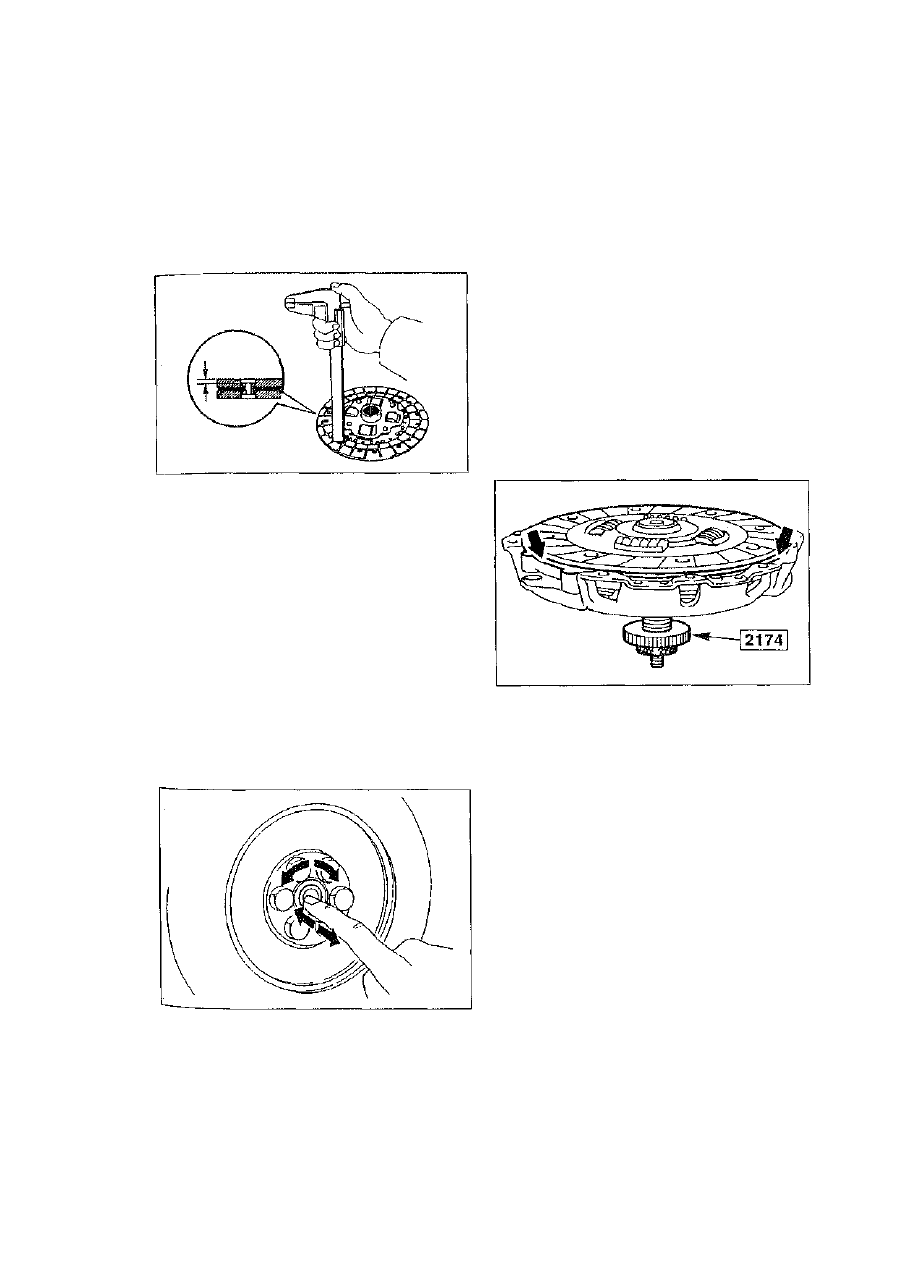

Отрегулировать лапки можно как на снятой корзине, так и в составе автомобиля. На снятых деталях операцию производим в следующем порядке:

устанавливаем корзину с ДС на маховик, затягиваем корзину болтами;
расконтриваем регулировочные гайки;
штангенциркулем измеряем расстояние от конца рычагов до маховика, с помощью регулировочных гаек выставляем одинаковое расстояние;
согласно книжной инструкции расстояние между маховиком и лапкой должно быть 51,5 мм при условии, что толщина диска составляет 9,5 мм;
контрим гайки, на это процедуру регулировки можно считать законченной.

Также лапки отрегулировать можно прямо на машине, не снимая сцепления. Поступаем следующим образом:

ставим автомобиль на яму, снимаем нижний поддон картера сцепления;
берем деревянный прутик длиной 70-80 мм, по линейке или штангенциркулю отмечаем на пруте расстояние 51,5 мм, можно немного неточно, все равно окончательную регулировку делаем с помощью штока;
проворачиваем маховик так, можно было добраться до лапки;
расконтриваем и поворачиваем регулировочную гайку, по прутику выставляем 51,5 мм;
проворачиваем дальше маховик, проделываем такую же процедуру с двумя другими лапками;
прежде чем все собирать назад, садимся за руль, запускаем мотор и проверяем, трогаясь с места, как себя ведет машина;
если все нормально, не забываем законтрить гайки и установить на место поддончик.

Когда лапки ведущего диска УАЗ изношены, некоторые автовладельцы, чтобы не ремонтировать корзину и еще немного поездить, подставляют под все ее крепежные болты шайбы одинаковой толщины.

Есть еще один способ регулировки лапок, но его нужно проводить вдвоем. Работа выполняется следующим образом:

один из участников операции садиться на руль и до конца выжимает сцепление;
второй из участников проворачивает маховик, расконтривает лапки, проводит регулировку, устанавливая зазор между маховиком и диском сцепления 1,5 мм, для этого понадобится набор щупов, которыми регулируют клапана в двигателе;
зазор может несколько отличаться от 1,5 мм, здесь важно, чтобы все лапки были отрегулированы на одинаковом расстоянии;
закончив регулировку, проверяем сцепление, пробуя стронуться с места. Если автомобиль трогается плавно, контрим гайки, ставим нижний поддончик картера на место.. Нужно отметить, что хотя последний способ и считается народным, тем не менее, такая регулировка получается наиболее точной

Нужно отметить, что хотя последний способ и считается народным, тем не менее, такая регулировка получается наиболее точной.

Регулировка сцепления мазда трибьют

❝ Цитата(Fom @ Jun 25 2007, 19:59)

Господа, а педаль сцепления на механике, естественно, у всех выше остальных сантиметра на 4-5, или тока у меня так . Неудобно жать на неё. Может регулируется как .

гм вечером с ремонта заберу гляну.. как то не обращал вниматния.

говорят гидравлика нерегулируется никак

кстати принажатии и отпускании звуков не издает?

у меня при отпускании был как бы скрип как будто по резинке пшикнули WD шкой убрался.

Теперь когда нижимаешь-отпускаешь звук как легонькое касание по пластмаске не могу монять толи он по тем пластиковым поршенькам шлепает, толи сам шток цилиндра такие звуки выдает .

Fom

VIDEODOKA Tribute

❝ Цитата(Fom @ Jun 25 2007, 19:59)

у меня вот такое вот расположениеи поскрипывает резиновым скрипом но не сильно.

Fom

❝ Цитата(VIDEODOKA @ Jun 26 2007, 19:03)

у меня вот такое вот расположениеи поскрипывает резиновым скрипом но не сильно.

О, тоже выше. Знать не только у меня. Всёж попробую пониже опустить, для удобства пользования, так сказать. Я кода ногу с педальки убираю, цепляюсь за дёргалку для открытия капота. (Размер ножки 45) .

X-pert Escape XLS 2.0 4WD 2001

❝ Цитата(Fordmaks @ Jun 26 2007, 17:15)

сожет просто износ диска сцепления уже?

у кого. у меня. вообще то месяц ему всего этому диску и выжимному собственно.. и корзине цена замены 20 тыр кстати.

и как это отражается на скрипе с педали и штока.

у меня 44.. ни за что не цепляю. открывалка же утоплена в торпеду. :blink:

Гаррик 650

❝ Цитата(vovka @ Nov 21 2007, 13:54)

Да. не хватает квалифицированных кадров. Думаю, ну что еще может быть?Вниз- понятно. А вверх. Раз концевик стоит- должно в него упираться,да и никаких ограничителей больше нет. Если бы шток держало со стороны ГЦС- упор не доставал бы до концевика. В тоже время конструкция кронштейна не позволяет отрегулировать свободный ход. Может, концевик в кронштейне утоплен неправильно?Или вставлен не с той стороны?Спецы,разъясните :ok: :hi: Всем привет!»

Источник

Регулировка сцепления на мотоцикле

Таким образом, если сцепление проскальзывает, то следует выполнить всего два шага:

Удостовериться в наличие свободного хода ручки. Если его нет, то сцепление будет находиться постоянно в выжатом состоянии.
Открыть левую крышку, при этом не сливая никаких жидкостей, и равномерно затянуть все «грибки». После этого следует проверить работу сцепления. Если проскальзывание продолжается, стоит повторить процедуру.

Во время регулировки стоит быть внимательным и обращать внимание на различные детали, например, уровень масла в двигателе, состояние зубцов на дисках и т.д. Если же после его регулировки улучшений не последовало, то в таком случае можно приступать к процессу замены сцепления

Если же после его регулировки улучшений не последовало, то в таком случае можно приступать к процессу замены сцепления.

Стоит обратить внимание, что не следует пренебрегать неисправностью данного элемента мотоцикла, ведь, если в начале дня сцепление начало пробуксовывать, то уже через несколько часов интенсивной езда на мотоцикле, оно полностью может умереть, тем самым нанеся вред транспортному средству в целом. Ведь маленькие частицы сгоревших дисков сцепления попадают в масло, вместе с которым отправляются в прецизионные сочленения вкладышей, шатунов и поршней, тем самым портя двигатель

Поэтому, если уж пришел момент заменить сцепление, то это следует сделать незамедлительно.

При постоянной эксплуатации мотоцикла и больших пробегах вместе со сцеплением изнашивается и сама корзина – на гранях ее продольных прорезей появляется выработка. Ее появление в данных местах приводит к тому, что дискам сцепления двигаться становится очень трудно. Неглубокая выработка может быть исправлена с помощью обычного напильника, однако, это совсем крайний случай, все таки, если она появилась, то лучше поставить новую корзину.

Итак, мото сцепление бывает разным, однако, наиболее распространенным его типом является многодисковое сцепление в масляной ванне. Именно его чаще всего устанавливают на мотоциклы. Поэтому, замену сцепления рассмотрим на примере многодискового сцепления.

Лайфхак: как отрегулировать сцепление на мотоцикле Иж-Юпитер 5 самостоятельно?

Процедура юстировки зависит от конструктивных особенностей Ижевских мотоциклов. Пятое поколение оснащается механизмом выключения, который скомпонован с устройством переключения передач. Регулировку управления муфтой следует начинать с центрирования кулачка автомата относительно ролика с рычагом, которые закреплены на корпусе правой крышки картера.

В первую очередь убираются перекосы нажимного диска (№1 на фото), для чего рычаг на руле закрепляется проволокой или веревкой в выжатом положении. Далее включить 1-ю скорость и вращать заднее колесо, наблюдая при этом за осевым биением между нажимными дисками и торцом барабана. Гайки (№2 на фото), которые находятся ближе к месту максимального отклонения нужно подтянуть, усилие подтяжки определить экспериментально. Операцию повторять до тех пор, пока биение не станет минимальным.

Следующую операцию выполняют в случае, когда узел переключения скоростей разбирался для ремонта, или после смены правой крышки картера. Мотовладельцы, интересующиеся, как правильно отрегулировать сцепление на Иж-Юпитер 5, обязательно должны ознакомиться с технологией работ:

От рычага управления муфтой на руле отсоединить наконечник троса.
Между торцом ослабленного крепления кулачка автомата и его шплинтом установить такое количество шайб, чтобы зазор между ними и шплинтом был не более 0,4 мм.
Болт кулачка затянуть с усилием, которое не допускает поворота кулачка.
Поставить правую крышку картера на штатное место и закрепить винтами.
Снять люк на левой крышке картера, ослабить контргайку и завернуть регулировочный винт до касания с упорным стержнем, после чего завернуть еще на 2-3 оборота.
Перемещать педаль перебора передач вверх-вниз на 20-25 мм, затем аккуратно снять правую крышку картера.
Не меняя положение кулачка на валу, завернуть болт его крепления с усилием 2-2,5 кгм.
Установить на место правую крышку картера и вывернуть винт регулировки.
Закрутить регулировочный болт до момента его касания в упорный стержень, после чего отвернуть его на пол-оборота и зафиксировать контргайкой.

Проконтролировать правильность настройки можно путем нажатия педали ножного переключателя передач. При этом перемещение переднего конца педали на 5-6 мм от нейтральной точки не должно вести к перемещению нажимного диска, при продолжении нажатия диск должен передвигаться без перекосов. Окончательная регулировка производится специальным винтом на кронштейне руля, свободный ход конца рычага должен быть в пределах 3-5 мм.

Опытные мотоциклисты, знающие как правильно отрегулировать сцепление на мотоцикле Иж-Юпитер 5, отмечают следующие моменты:

Правильно отрегулированная муфта начинает процесс переключения в момент, когда рычаг отпущен на половину или на треть от его полного хода.
Если верхнее правило не соблюдается, то следует ожидать пробуксовки при серьезных нагрузках.
Если свободный ход рычага отсутствует, то усилие пружин механизма сцепления тратится на растяжение троса, а не на сжатие дисков. В сложных условиях, когда необходим максимум тяги, муфта может не сработать.

Особенности сцепления в АКПП и МКПП

Сцепление бывает одно- или двухдисковое. В зависимости от принципа работы делится на «влажное» (при наличии масла или смазывающего вещества) и «сухое». Так вот в АКПП чаще всего предусмотрено многодисковое влажное сцепление.

Ввиду отсутствия педали, усилие в АКПП передается сервоприводом, или актуатором. Контролируется вся установка при помощи блока управления и гидравлического распределителя. В МКПП переменно работают два вида сцепления. Актуаторы отличаются принципом действия:

Электрический (иначе – шаговый двигатель). К блоку управления постоянно приходят данные об оборотах двигателя, и при определенном показателе сервопривод получает соответствующий сигнал. Передаточный механизм отсоединяет коленчатый и первичный вал.
Гидравлический – гидроцилиндр. В механизме привода масляный насос передает давление в распределитель, при определенных условиях на сервопривод. После смены передачи усилие насоса снижается.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

На карте стоит ограничение на оплату покупок в интернет
Пластиковая карта не предназначена для совершения платежей в интернет.
Пластиковая карта не активирована для совершения платежей в интернет.
Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].

Строение и механизм сцепления

Принцип действия обычного механического устройства простой: оно передаёт крутящий момент двигателя к первичному валу КПП. В основе лежит взаимодействие двух дисков — ведомого и ведущего. Можно перекрывать соединение, отделяя силовой агрегат от коробки, чтобы менять скорость. Усилие передаётся с помощью привода: при нажатии муфты жидкость под давлением поступает в рабочий поршень. Затем шток цилиндра воздействует на вилку и подшипник, момент передаётся дальше, на механизмы. После отпускания педали все детали привода занимают исходные позиции. Корзина и диск плотно прилегают друг к другу.

Привод осуществляется гидравлическим или механическим способом. Пневматика используется редко. На большую часть современных легковых авто ставят однодисковое фрикционное сцепление, состоящий из нескольких механизмов:

диска с корзиной;
маховика;
подшипника;
торсионного демпфера;
коленвала со своим подшипником;
тангенциальной пластинчатой пружины;
вилки выжимного подшипника;
направляющей трубы;
рабочего цилиндра;
первичного вала;
болта с шаровой головкой.

Всё это аккуратно размещается в корпусе МКПП.

По тому же принципу работает роботизированная коробка передач — с той разницей, что за выжим сцепления отвечают исполнительные механизмы под управлением блока, а привод здесь электрический.

В АКПП и МКПП сцепление различается?

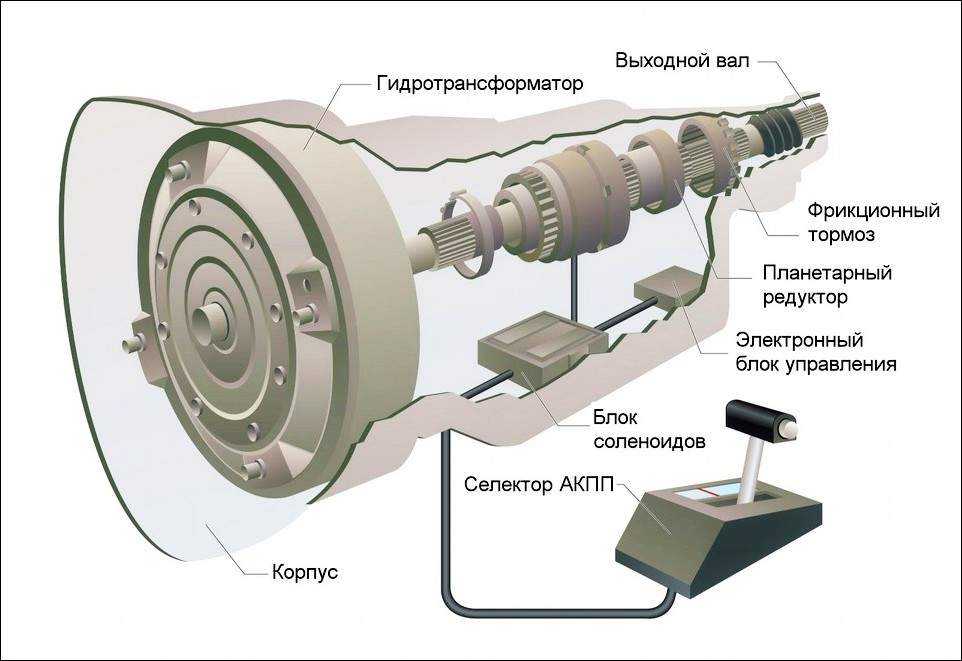

АКПП используют гидромеханический привод с электронным управлением (иногда гидравлический распределитель). Привычного сцепления здесь нет. Сухие диски отсутствуют полностью, а на МКПП именно они являются основным элементом. За включение / отключение крутящего момента на автоматических коробках отвечает гидротрансформатор (или преобразователь). Вместо дисков применяют масляные турбины, поэтому устройство передачи и отмены вращательного момента АКПП называют «мокрым».

Если на механике чаще всего однодисковая муфта, то на автомате — многодисковая. Ввиду отсутствия отдельного акселератора усилие передаётся актуатором или сервоприводом.

Устройство сцепления мотоцикла ИЖ Планета 5

Для тех, кто не силен в технике, стоит напомнить, что сцепление выполняет роль связующего элемента между коленвалом и коробкой передач. Большая зубчатка сцепления, соединена с малой звездой коленчатого вала цепной передачей, именно так и передается крутящий момент. В обычном состоянии система обеспечивает постоянную связь коробки передач с коленвалом и только при нажатии на рычаг сцепления, приводные механизмы увеличивают зазоры между элементами в системе многодисковых фрикционов, тем самым отключая коробку от коленвала.

Владельцам мотоцикла ИЖ Планета 5 повезло, их система выключения сцепления более простая, в сравнении с аналогичным 5-м Юпитером, а значит, неприхотлива и проще настраивается своими руками. Выглядит она следующим образом:

Фасонные гайки;
Пружины;
Стаканчики;
Прижимной диск;
Ведомый (стальной) диск;
Ведущий (пластиковый) диск;
Ведомый барабан;
Большой барабан с большой зубчаткой моторной передачи;
Толкатель выключения сцепления;
Стержень;
Шарик;
Пружина;
Червяк;
Трос;
Шайба;
Гайка;
Винт.

Как регулируется свободный ход педали на автомобилях Ниссан

По мере износа деталей сцепления (диска и корзины) у ПС меняется величина свободного хода, и поэтому требуется его регулировка. На авто Ниссан привод сцепления может быть разным – механическим и гидравлическим, поэтому регулировка ПС производится неодинаково. Например, на автомашинах Nissan Sunny в кузовах N13 и N14, Almera, Primera устанавливается трос, авто Qashqai, Tiida, Альмера Классик, Note, Maxima оснащаются гидравлическим приводом.

Впрочем, гидропривод может устанавливаться и на Sunny или Primera, многое зависит от типа двигателя, поколения модели. «Гидравликой» на Ниссан обычно оснащаются авто с более мощными ДВС (2.0/ 2.5/ 3.0 л), с тросом сцепления идут автомобили с моторам 1.4/ 1.5/ 1.6 л.

На авто Ниссан N14 трос регулируется в районе вилки сцепления, регулировочный механизм находится в самом конце троса.

Такой же тросик устанавливается и на Альмеру, а чтобы его укоротить при изношенных накладках ДС, хозяева машин подкладывают шайбы, и в таком случае он уже не фиксируется контргайкой.

Как и на авто марки Хендай, ГЦС на «Ниссанах» располагается рядом с педалью, между собой эти детали соединяются штоком, на котором имеется регулировка.

Чтобы отрегулировать свободный ход ПС на Nissan Almera N16 (Classic), потребуются ключи на 12 и 6. Для выполнения операции ослабляем контргайку на 12, затем ключом 6 мм поворачиваем шток в нужном направлении. Выставив удобное положение ПС, туго затягиваем контргайку – если она раскрутится, вся настройка собьется.

Когда сцепление требует настройки?

Регулировка сцепления ИЖ Планета 5 требуется в двух случаях:

Сцепление «буксует». В данном случае диски сцепления присоединены друг к другу неплотно из-за чего происходит проскальзывание ведущих дисков и неполная передача крутящего момента. Заметить это можно в отставании фактических оборотов двигателя и разгона мотоцикла. Особенно заметно при резких разгонах или движении в горку. Такая ситуация может происходить если пружины не создают достаточного усилия или нет свободного хода в приводном механизме. Реже проскальзывание может означать износ пакета дисков. Чаще всего проблема решается простой настройкой, в других случаях проводится разборка, замена пакета и сборка сцепления ИЖ Планета 5.

Сцепление «ведет». Противоположная история, при которой диски имеют частичное соединение все время. Выражается это в пинках при включении первой передачи, попытке мотоцикла уехать при выжатом рычаге или проворачивании вывешенного заднего колеса на включенной передаче. Причиной может быть перекос положения прижимного диска, а также увеличенный зазор на механизме включения или рычаге муфты.

Нередко пробуксовка сцепления и пинки при переключениях появляются не из-за более простой и частой проблемы – износ троса. Прежде, чем приступить к полной или частичной настройке самого механизма убедитесь, что трос привода находится в удовлетворительном состоянии, он надежно закреплен с обеих сторон и легко движется внутри оплетки. Ведь если он растянулся или заржавел, то может закисать и тогда начинается пробуксовка муфты.

Способы диагностики сцепления

Основные симптомы неисправного механизма:

Проскальзывание (когда диск и корзина при соединении с двигателем вращаются с разной угловой скоростью).
Сильная вибрация внутри механизма, особенно заметная при старте с места и ускорении.
Шум, возникающий при работе муфты.
Нарушение хода акселератора.

Диагностика муфты современных автомобилей требует применения профессионального оборудования. Однако простой тест удастся провести своими руками. Для проверки следует надавить на педаль несколько раз при заглушённом движке. Затем прислушаться. Скрипы, щелчки, другие посторонние звуки укажут на проблемы с коробкой.

Другая проверка проводится в режиме нейтральной скорости. Педаль муфты выдавливается до упора, затем включается задняя передача. Если слышны хруст или треск, один из дисков неисправен.

Проверка на третьем этапе производится в движении. Скорости последовательно переключаются до 3-й, затем резко выжимается педаль газа. Если автомобиль не ускоряется, но обороты коленвала повышаются по тахометру, это признак неисправности. При этом начинает неприятно пахнуть горелой резиной.

О серьёзных повреждениях устройства трансмиссии можно судить по неудачной попытке включения одной из передач. Поэтому при включённом моторе нужно задействовать все скорости.

Как определить величину свободного хода?

Определение величины свободного хода проводят с помощью линейки или штангенциркуля, главное, чтобы они подходили по размерам:

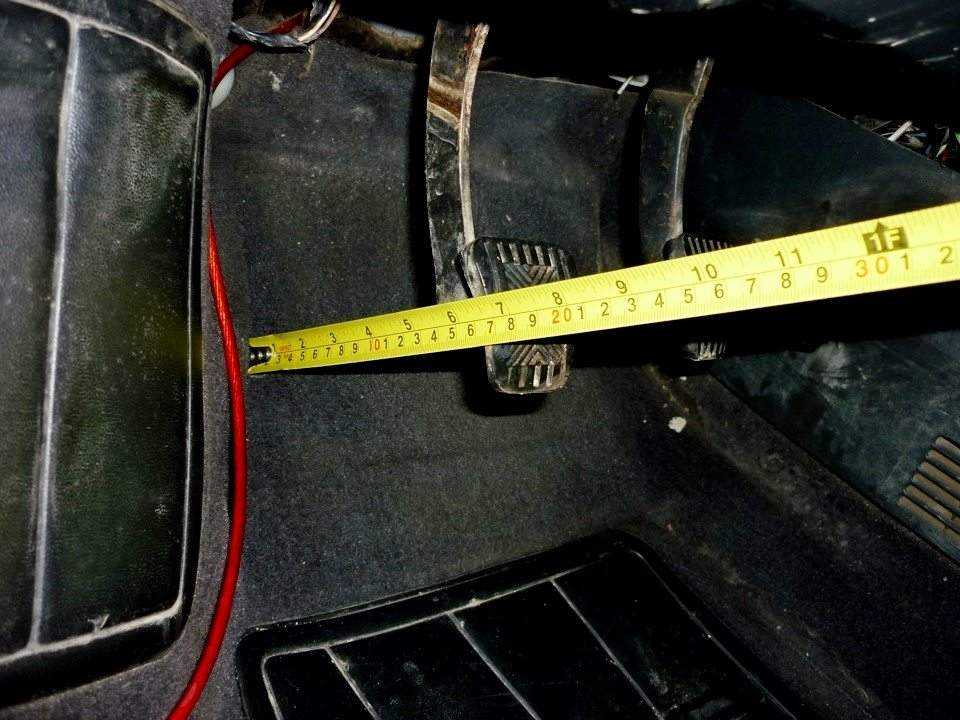

На середину подошвы педали закрепляют хорошо видимый предмет с острым концом, к примеру, спичку. Это делается для того, чтобы облегчить процесс измерения.
Линейка устанавливается в плоскость движения опорной площадки педали так, чтобы изменение расположения последней без труда отслеживалось с помощью шкалы, нанесенной на линейке.
На педаль производят несильное нажатие рукой, а затем аккуратно перемещают ее до возникновения резкого скачка сопротивления усилию. После этого отмечают с помощью указания спичкой пройденный путь педали в миллиметрах.

Справка! Для разных моделей автомобилей величина этого показателя будет различной. Например, для ВАЗ-2101 он будет составлять 35-40 мм, а у современных авто класса В этот параметр должен находится в пределах от 5 до 14 мм.

Таким образом, конкретную величину хода педали для определенного вида автомашины требуется сверять м руководством по эксплуатации (так называемой «мурзилке»).

Неисправность сцепления IZH Planet

Возможные неисправности, которые могут возникнуть во время работы мотоцикла IZH. Начнем с проскальзывания сцепления. Эта ошибка указывает на то, что диски слегка прижаты друг к другу.

Причины могут быть несколько:

Неправильная настройка
Пружины потеряли прежнюю эластичность
Диски изношены стали тоньше
Износ частей привода

Провода сцепления. это когда рычаг выжимается до конца, и муфта не полностью отключена. Диски не равномерно ослаблены и в местах, плотно контактирующих друг с другом.

Основная причина в пружинах, которые сжимают диски.

Сцепление мотоцикла «Иж-Планета» неважно какой модели: будь-то «Иж-планета-спорт», «Иж-планета 2″ или даже Иж-юпитер» по праву можно считать узлом вполне надежным и долговечным. Но, имеющим свои конструктивные недостатки, которые являются частой причиной поломок

Со времени своего первого появления на свет, двигатели «Ижей», хоть и не так часто как нам хотелось, но модернизировались. Как-никак, а мощность двигателя «Планеты-5» увеличилась практически в два раза, по сравнению с тем же «Иж-49», а в некоторых моделях («Иж-планета-спорт») и подавно.

Мощность-то подняли — это хорошо, а вот сцеплению конструкторы должного внимания не уделили. Как было оно на «Иж-49», так практически без изменений перекочевало на более поздние модели «Ижей».

Отсюда и растет «корень» всех проблем: мощность двигателя мы подняли — молодцы! Коляску прицепили — еще лучше! Компрессию нарастили — куда уж без этого? А вот за сцепление и храповый механизм забыли. А ведь нагрузка на него увеличилась в разы по сравнению с прародителем — отсюда и возникают частые проблемы в его работе.

К слову сказать: поздние модели «Ижей» стали комплектоваться сцеплением с усиленной моторной цепью и улучшенной конструкцией храпового механизма кикстартера, так называемая «ромашка». Конечно, особого эффекта такое «новшество» не принесло: как рвало на «Планетах» храповик, так и продолжало его рвать. Как растягивалась моторная цепь буквально за один сезон, так она и продолжала растягиваться…

В каких случаях нужно регулировать педаль сцепления?

Грамотная регулировка сцепления важна, так как при неполном опускании педали быстро разрушается выжимной подшипник, сгорает феродо. В результате ухудшается связь между дисками, начинается пробуксовка. Автомобиль с плохо настроенной муфтой хуже разгоняется, ведь теряется высокий процент крутящего момента. Однако на топовых иномарках настройка осуществляется автоматически механизмом саморегуляции.

Люфт педали принято называть свободным ходом. Расстояние измеряется обычной линейкой, от пола машины до резиновой накладки акселератора. Средняя норма — 160 мм. Если этот показатель больше, нужно проводить регулировку.

Изменение величины хода происходит по разным причинам. Как правило, это стирание фрикционных накладок диска или нарушение регулировки рычагов кожуха. Топалка начинает свободно ходить, без сопротивления. Переключение скоростей происходит с шумом, рывками, что наиболее заметно в самом начале движения машины. Ещё одна причина проведения принудительной корректировки — замена рабочего цилиндра или троса в приводе механической коробки передач.

Таким образом, все неисправности муфты можно разделить на 2 основные категории:

Для устранения достаточно корректировки.
Без замены / ремонта не обойтись.

Если опоздать с настройкой, неисправность перейдёт в более сложную фазу.

Регулировка пружин сцепления

Регулировка пружин не сложна, главное. правильно понять. Начнем с установки мотоцикла на центральном шаге. Затем снимите крышку, прежде чем сливать масло. Рычаг сцепления сжат до предела и обязательно зафиксируется. Далее следует скорость, предпочтительно первая. Возьмите колесо и начните вращаться. Мы пытаемся определить, насколько мы прилагаем усилия. Мы смотрим на сцепление во время вращения, определяем, какие пружины затягиваются слабо. Мы маркируем их мелом, а затем затягиваем. Мы снова начинаем вращать колесо, и если вы чувствуете, что колесо стало легче вращаться, это означает, что все сделано правильно. Процесс необходимо повторить и добиться наилучшего результата. После этого мы проверяем результат при перемещении. Если нагрузка начинает обрезаться при увеличении нагрузки. Необходимо затянуть все пружины с помощью гаек. В этом случае все гайки должны иметь одинаковое количество оборотов.

Mazda 626 GE, 626 GF. Руководство — часть 64

Заменить механически поврежденные, зама-

сленные диски сцепления.

Удалить при помощи наждачной бумаги не-

значительные царапины или следы пригара

на ведомом диске.Измерить штангенциркулем расстояние ме-

жду заклепкой и рабочей поверхностью

фрикционной накладки. Если данное рассто-

яние составляет менее 0,3 мм либо на по-

верхности ведомого диска присутствуют тре-

щины, он подлежит замене.

• Проверить на СТО ведомый диск на биение.

Боковое биение ведомого диска не должно

превышать 0,7 мм.

Внимание. Данную проверку проводить то-. лько в случае установки старого ведомого

лько в случае установки старого ведомого

диска при условии, что сцепление до его раз-

борки плохо выключалось. При необходимо-

сти допускается правка ведомого диска.

• Измерить боковое биение маховика с помо-

щью индикатора часового типа. Максимальное

боковое биение не должно превышать 0,15 мм.

• Провернуть пальцем центрирующий подши-

пник в маховике, при этом следует нажать на

подшипник. Подшипник заменить, если за-

труднен его ход. Для снятия подшипника ис-

пользовать спец. приспособление. При уста-

новке подшипника применять молоток и тру-

бку диаметром 35 мм. Конец коленчатого

вала должен выступать из подшипника на 0-

0,4 мм. Глубина установки подшипника на

автомобилях с дизельным двигателем мо-

щностью 74 кВт (100 л.с.) 3-5 мм.

Внимание. При замене корзины сцепления. и ведомого дисков сверьте их номера с номе-

и ведомого дисков сверьте их номера с номе-

рами данных деталей в каталоге.

При установке старых деталей сцепления

следует провести их проверку.

• При установке новой корзины сцепления ни

в коем случае не удалять антикоррозийную

смазку с поверхности прилегания корзины

сцепления. Смазка должна быть тщательно

удалена с обратной стороны диска.

• Удалить следы коррозии с шлицевого соеди-

нения ведомого диска. Смазать (тонким

слоем) шлицы вала коробки передач смазкой

M0S2. Надеть ведомый диск на первичный вал

коробки передач и, поворачивая диск из сто-

роны в сторону, удалить излишки смазки.

• Проверить прочность крепления центрирую-

щих штифтов на маховике.

• Отцентрировать с помощью спец. оправки (на-

пример, Hazet 2174) ведомый диск. Если ведо-

мый диск не отцентрирован, позднее нельзя

будет ввести первичный вал коробки передач.

В качестве оправки можно использовать ста-

рый первичный вал коробки передач.

• Установить корзину сцепления на штифты

Внимание. Корзина сцепления должна пло-. тно прилегать к маховику, она не должна быть

тно прилегать к маховику, она не должна быть

перекошена, так как в противном случае могут

быть повреждены штифты и центрирующие

отверстия. Установить винты крепления. Ни в

коем случае не ужимать корзину сцепления,

закручивая винты. Корзина сцепления должна

быть заранее установлена вплотную к махо-

• Завернуть винты крепления корзины сцепле-

ния, а затем крест-накрест подтянуть винты

на два оборота. Момент затяжки: 25 Нм.

• Вынуть центрирующую оправку.

• Если было использовано спец. приспособле-

ние — 1 — , снять его с маховика.

• Установить коробку передач.

Снятие, п р о в е р к а и у с т а н о в к ав ы ж и м н о г о п о д ш и п н и к а сцепления

Источник
