Насосы нвр: разновидности, техническая характеристика и особенности эксплуатации

Купить насос 2НВР-5ДМ в Украине

Доставим испытанный на стенде, качественный насос 2нвр-5дм через 1-5 дней после оплаты. Калибровка пластинчато-роторного механизма и клапанов, точная настройка под специфику Вашего технологического процесса, испытания под нагрузкой. Надежный глубоковакуумный насос с гарантией 12 месяцев от экспертов вакуумщиков.

Цена и Производитель

«Экономно» купленный насос 2НВР-5дм за 9000 грн – 96% окажется БУ с выработками в корпусе и недостаточной глубиной вакуума. При этом на заводе «Вакууммаш» в Казани стоимость нового насоса 2НВР-5ДМ1 очень высокая — 68 000 руб.

Единственной безопасной альтернативой являются насосы 2НВР-5ДМ со склада СЛЭМЗ: реальная гарантия, новые насосы, эксперты-вакуумщики, оплата с НДС и без, склад запчастей, идеальные зазоры, «третья степень» глубины вакуума, сервисные центры по Украине. При цене от 15 500 грн.

Не забывайте рассматривать профессиональный ремонт насосов НВР как разумный метод экономии.

Качество и надежность

Почему у СЛЭМЗ Вы купите самый надежный в Украине насос 2НВР-5ДМ:

  1. Два узкоспециализированных цеха «СЛЭМЗ» занимаются исключительно вакуумным оборудованием. Каждый специалист – мастер вакуумной техники
  2. Каждый 2НВР-5Д от «СЛЭМЗ» оптимизируется и настраивается под специфику вашего технологического процесса. Эта адаптация может увеличивать ресурс агрегата до 60%
  3. Все насосы испытываются на стендах перед отправкой. Мы единственные, у кого столь сложные агрегаты не ломаются.

Технические характеристики

В паспорте (инструкции к вакуумным пластинчато-роторным насосам) описаны характеристики и особенности масляного НВР. В том числе и главные параметры:

  • Предельное остаточное давление (Па)
  • Быстродействия – скорость откачки (литры или метры кубические за секунду или минуту).

Технические характеристики пластинчато-роторных насосов НВР представлены в таблице:

Марка пластинчато-роторного агрегата Быстродействие, л/с Остаточное давление, Па Двигатель кВт/об/мин Габариты, мм Масса, кг
3НВР-1Д (НВР-1,25Д, НВР-4,5ДМ) 1,25 1,3*10-2 0,25/1500 335/220/125 10
НВР-1 1 1,33 (10) 0,25/3000 290/170/143 8
2НВР-60Д (НВР-16ДМ) 18 6,7*10-3 2,20/1500 800/265/415 78
2НВР-90 25 6,7*10-3 2,20/1500 800/300/400 100
НВР-250Д 63 6,7*10-3 5,50/1500 1060/370/530 210
2НВР-5ДМ 5,5 6,7*10-3 0,55/1500 550/170/280 26

Принцип работы

  • эксцентричный ротор с пластинками вращается внутри цилиндра
  • пружины поддерживают плотный контакт пластин с внутренней поверхностью цилиндра;
  • зазоры между цилиндром и текстолитовыми лопатками уплотняются маслом;
  • с вращением меняется объём рабочей камеры;
  • всасываемый в фазе расширения камеры газ, выдавливается в фазе сжатия через выпускной клапан.

Эксплуатация

Условия эксплуатации пластинчато-роторных насосов:

  • Устанавливайте отстойники-ловушки.
  • При работе с предельным разрежением температура корпуса не должна превышать температуру среды на 30°С, а масло – на 60°С
  • Отфильтровывайте перекачиваемую среду от влаги и механических загрязнений.
  • Исключите пожаро- и взрывоопасные газы, агрессивные к маслу и материалам корпуса.
  • Давление в выходе не должно превышать атмосферное более чем на 70 миллиметров рт. ст. (9,3 кПа).

Непригодны при откачке следующих сред:

  • вступающих со смазочными маслами в реакцию;
  • отравляющих
  • взрывоопасных
  • разъедающих металлы конструкции,
  • пожароопасных,
  • токсичных (кроме 2НВР-5ДГ).

В таблице указаны максимальные показатели давления на входе для непрерывной работы оборудования.

Пластинчато-роторный насос НВР работает нормально при условии:

  • поддержания уровня рабочего масла на середине смотрового окошка;
  • недопущения перегрева оборудования;
  • своевременной замены масла.

Расшифровка маркировки масляного насоса НВР

Условное обозначение 2НВР-60Д УХЛ 4.2:

  • 2 – номер модернизации;
  • НВР — насос вакуумный роторный;
  • 60 – производительность, л\с;
  • Д – двухступенчатый (две последовательные ступени);
  • УХЛ 4.2 — зона климата, для которой насос изготовлен.

Характеристики насосов НВР

Модельная линейка насосов НВР имеет восемь наименований, которые разнятся между собой определёнными параметрами: мощностными показателями, количеством откачиваемого воздуха за единицу времени, уровнем предельного вакуума, степенью остаточного давления, количеством ступеней внутреннего процесса и наличием вакуумного масла.

Вакуумный насос НВР-16Д

Разъяснение обозначений в названии насоса на примере 1НВР-16Д:

1 – номер модификации модели;

НВР – насос вакуумный роторно-пластинчатый;

16 – количество прогоняемого через себя воздуха или газа в час;

Д – двухступенчатый механизм;

Характеристики технических данных вакуумных насосов серии НВР

Модель Макс. Остат. дав Мощность Вт Ток Жидкость л Масса кг Скорость действия л Частота Гц
НВР-01Д 4,9*10-2 35 Постоян. 0,05 1,6 0,01 50
НВР-1 10 180 Перемен. 0,14 8 1 50
НВР-4,5Д 1,4*10-2 250 Перемен. 0,5 10 4,5 50
НВР-1,25Д 1,4*10-2 250 Перемен. 0,5 10 1,25 50
НВР-16Д 4,9*10-3 2200 Перемен. 6 78 18 50
НВР-90Д 4,9*10-3 2200 Перемен. 5,5 100 25 50
НВР-250Д 4,9*10-3 5500 Перемен. 14 210 63 50
НВР-400 7,4*10-2 11000 Перемен. 14 250 100 50

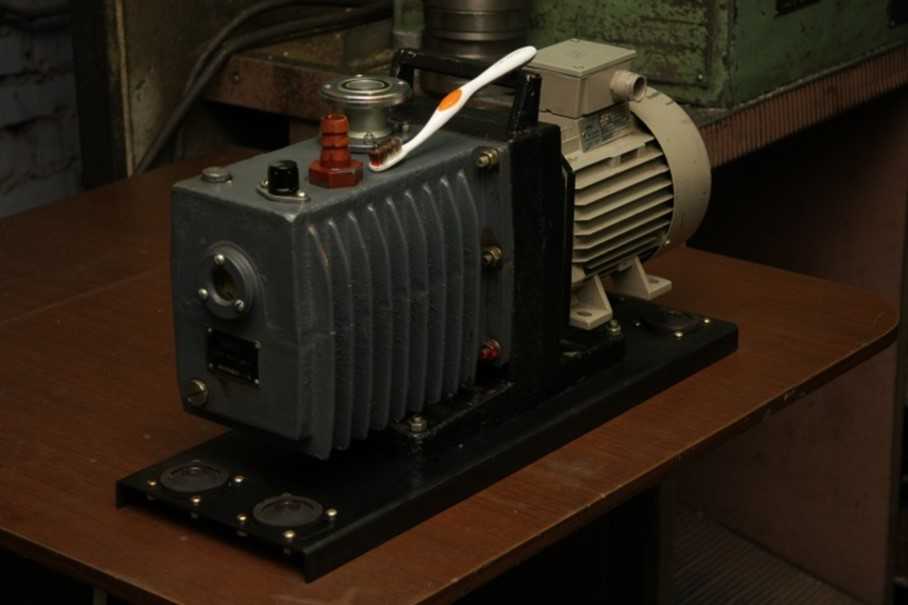

Насос НВР-4,5Д вакуумного типа

Насосы 2НВР

Следующая модифицированная серия насосов после НВР. Выпускались агрегаты с 1990 года. Модификация заключается в изменении сплава роторных элементов, добавочных креплений для монтажа и прочих незначительных доработок. 2НВР обладают теми же свойствами что и предыдущая серия. Эксплуатация агрегата должна производиться в помещении, температурный режим в котором колеблется от 10 до 35 градусов тепла. В откачиваемом воздухе не должно содержаться кислорода, по объёму большему, чем в окружающей среде.

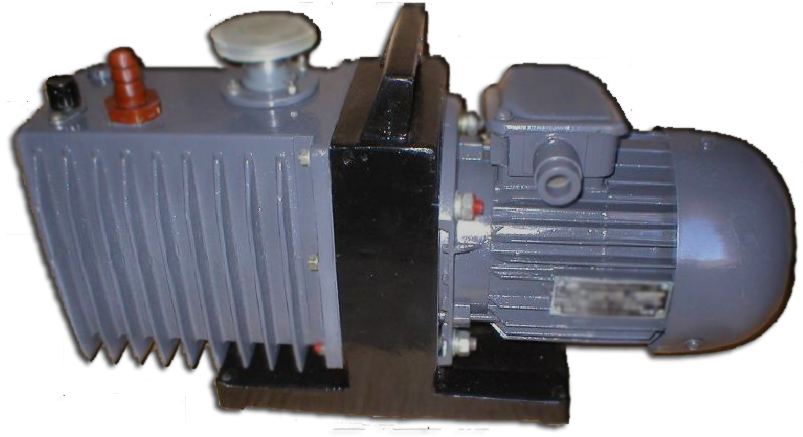

Насос 2НВР: внешний вид

Характеристики насосов 2НВР

Серия 2НВР имеет три модели, характеристики которых описаны ниже.

Вид показателя 2НВР-01Д 2НВР-5ДМ 2НВР-60Д
Двигатель привода, Вт 40 550 550
Скорость откачки, л 0,1 5,5 18
Макс. давление в остатке, рт. 4,9*10-2 4,9*10-3 4,9*10-3
Ток Переменный переменный переменный
Частота, Гц 50 50 50
Жидкость, л 0,05 1,2 6
Масса, кс 2,3 26 78

Определение. Назначение. Сферы применения

Насос 2НВР-5ДМ – глубоковакуумный пластинчато-роторный промышленный насос масляного уплотнения. Производитель – Российский «Вакууммаш», Казань. Предпочтительное масло ВМ-1 и ВМ-4. Откачивает воздух и газы без капельной влаги из герметичных емкостей. Не предназначен для взрывоопасных сред и абразивных включений. Старая маркировка — 2НВР-5Д.

В Украине 2НВР-5ДМ применяют в мебельном производстве, сушке, напылении, нанесении покрытий, дегидратации, оптике, химической и пищевой промышленности, ламинировании, ювелирном деле, на вакуумных столах, в научных и исследовательских лабораториях.

Насосы 3НВР

Последнее поколение насосов данной серии. Имеют двухступенчатый механизм, мало весят, отличаются высокой производительностью при малых затратах электроэнергии. Ресурс производительности в среднем рассчитан на 10 лет работы, что гораздо дольше в отличие от предыдущих модификаций. Для обеспечения идеального скольжения движущихся элементов внутри насоса и заполнения всех швов и микротрещин, во избежание утечки вакуума из системы, используется специальное вязкое масло.

Вакуумный насос 3НВР: внешний вид

Область применения насосов 3НВР очень широка и требует присутствия такой техники практически на всех производствах и обрабатывающих заводах.

Технические характеристики насосов 3НВР

Серия третьей модификации содержит только две модели, характеристики которых представлены ниже.

Вид показателя 3НВР-1Д 3НВР-1Дм
Скорость работы при давлении в диапазонах отличных от атмосферных показателей до 265 Па 1 1
Максимальное остаточное давление, Па (мм рт. ст.) не ниже чем:

— парциальные без балласта газа

— полные с газовым балластом

— полные с газовым балластом с использованием вакуумного масла марки:

ВМ-1 ГОСТ 23013-78

ВМ-1 «И» ТУ 38-101-624-76 или

ВМ-5 ГОСТ 23013-78

ВМ-6 ГОСТ 23013-78

ВМ-6 «И» ТУ 38-101-624-76

6,6*10-2(5*10-4)6,6 (5*10-2)

1,04 (8*10-3)

1,31 (1*10-2)

6,6*10-2(5*10-4)6,6 (5*10-2)

1,04 (8*10-3)

1,31 (1*10-2)

Объём необходимого для полноценного функционирования масла, м3 0,41*10-3 0,41*10-3
Уровень давления водных испарений при входе в агрегат, мм рт. ст. не больше чем 26 26
Скорость крутящего момента ротора в устройстве, об/мин. 46.5 -+1.62.5 (2800 -+100150) 46.5 -+1.62.5 (2800 -+100150)
Вольтаж сети, V 380 220
Мощность, кВт не более чем 0,21 0,21
Слышимость шума от устройства в 1-м метре от него, дБ не более чем 72 72
Разница температур блока агрегата и внешнего тепла, оС 46 46
Допуск к работе, эквивалентный коэффициенту не меньше чем 0,97 0,97
Среднестатистический ресурс до следующего капремонта, ч 10000 10000
Сколько лет в среднем до капиталки 3 3
Габариты, мм не превышают:

— по высоте

— по длине

— по ширине

199319

129

199219

129

Вес агрегата без вакуумного масла, кг 10 12
