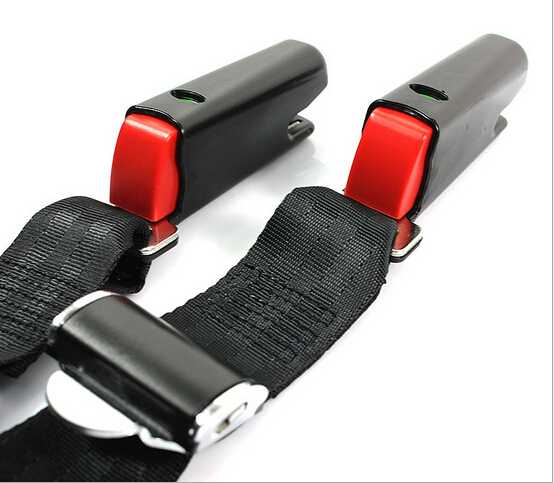

Обзор фиксаторов ремня безопасности

Как вытянуть ремень безопасности из катушки

Когда все болты откручены, нужно правильно вытянуть ремень. Для этого нужно тянуть его, одновременно придерживая пальцем катушку. Чтобы вытянуть конец со стопором, необходимо потянуть посильнее.

Теперь необходимо аккуратно вытянуть ремешок из катушки, придерживая ее.


Вытягивание ремня безопасности из катушки

При этом нужно следить, чтобы не размоталась пружина. Для этого внутрь механизма ставится отвертка вместо стопора

Это очень важно, так как размотавшуюся пружину трудно поставить на место вручную


Стопор для катушки

Как вытянуть заклинивший ремень

Если при разборке не получается вытянуть ремешок, значит причина заключается в заклинивании механизма. В этом случае вытянуть его невозможно, ремень застревает и не двигается. Для решения проблемы достаточно использовать инструменты, которые есть в гараже у большинства автолюбителей.

Вначале потребуется открутить шурупы на нижней накладке средней дверной стойки (если шурупов на накладке нет, возможно, она просто держится на скобах/клипсах). После этого нужно снять накладку. Для этого ее достаточно приподнять и потянуть на себя. Далее нужно вытянуть ремень и застопорить механизм.


Снятие накладки центральной стойки

Следующим шагом необходимо выкрутить болт, за счет которого держится катушка. После откручивания ее можно будет легко снять.

Чтобы исключить случайное сматывание, ремешок закрепляют при помощи скрепки для бумаг. Катушку нужно потрясти, механизм должен затрястись

Важно запомнить, где он находится. Используя тонкую проволоку, важно выдавить выполненные из пластика пистоны

При снятии пистоны нужно придерживать, так как они могут упасть и потеряться.

Теперь можно шпицевой отверткой поддеть и снять крышку, расположенную со стороны механизма. Под крышкой должен находиться пластиковый короб с цилиндром, в середине которого находится металлический шарик. Здесь же будет закреплено коромысло блокировочного механизма. Короб нужно подцепить проволокой и вытащить.


Разобранная катушка ремня безопасности

Далее следует проверка

Важно проверить коромысло, которое должно свободно вращаться на оси. Если данный узел заедает, значит ось необходимо промыть и удалить забившуюся пыль

После проверки первичного механизма, нужно осмотреть основной. Он тоже находится под крышкой. Этот узел, выполненный из металла, находится под пластиковой шестерней. Вытащить шестерню из углубления можно без использования инструментов. В середине разъема должен находиться зубчатый экс class=»aligncenter» width=»640″ height=»480″

После снимают скрепку с ремня, при этом придерживая его, чтобы предотвратить сматывание. Разъем основного механизма нужно очистить от загрязнений, которые часто вызывают заклинивание. Для этого его вначале аккуратно поливают бензином. Нужно взять катушку, одновременно придерживая направляющую. В это время правой рукой сматывать ремень, при этом стараясь стягивать его.

Необходимо сделать несколько резких рывков, чтобы механизм зафиксировался. После выполненных манипуляций ремень снова устанавливают на катушку. И снова его нужно несколько раз намотать, одновременно стягивая. Выполненные операции должны решить проблему с заклиниванием.

Подробнее и нагляднее о данном процессе в видео:

Возможные проблемы при снятии ремня и после него

Бывает, что водитель вытягивает ремень, а он совсем не стягивается. Скорее всего, причина вовсе не в неправильной установке узла. Наиболее часто такую проблему вызывает поломка находящейся внутри барабана пружины. Она является расходным материалом и легко заменяется.

Встречается и обратная ситуация, когда ремешок заклинивает и не вытягивается. Это означает, что сломался блокиратор внутреннего механизма. Подобные случаи часто происходят после ДТП. Тогда нужно следовать приведенной выше инструкции, в которой указано, что делать при заклинивании.

Если при снятии размоталась пружина, смотать ее обратно будет сложно. Но не обязательно сразу же менять ее на новую. Свернувшуюся пружину нужно намотать в том направлении, в которое направлена ее короткая часть.


Пружина в катушке

Функция и схема работы

Пиропатрон с преднатяжителем появился тогда, когда в обиход вошли подушки безопасности. Впрочем, в некоторых моделях авто, сходящих с конвейера в последние годы, его по-прежнему нет. Чтобы понять, зачем он нужен, достаточно четко представлять себе, что происходит, если машина делает непредвиденный резкий маневр или попадает в аварию. При аварии она резко тормозит, при рывке — подается вперед или вбок. Вместе с машиной движется и сидящий в кресле человек — это только относительно самого кресла он неподвижен. И когда происходит непредвиденная ситуация, по инерции тело продолжает двигаться в прежнем направлении. Как результат — ушибленный или вообще сломанный позвоночник.

Одновременно подголовник и воздушная подушка окутывают голову и шею, не давая им удариться. Непристегнутому человеку, если машина шла на высокой скорости, эта подушка скорее навредит, чем поможет — ведь лицо сталкивается не с вытолкнувшимся, а с выстреливающим «эйрбэгом»! Риск сломать позвоночник возрастает в несколько раз.

Именно поэтому говорить о безопасности можно только в случае, если в машине есть «эйрбэг», а сидящий зафиксирован ремнем с преднатяжителем.

Без ремня безопасности подушка безопасности не спасает

Некоторые люди почему-то считают, что, если в автомобиле есть подушка безопасности, то можно не использовать ремень безопасности. Между тем, это очень вредное заблуждение.

Поскольку в момент аварии каждая секунда на счету, эйрбэг наделен способностью выстреливать из руля, торпедо, двери или сиденья со скоростью почти 300 км/ч. А теперь представьте, что произойдет с головой и позвоночником человека, не пристегнутого ремнем безопасности, если он также с большой скоростью инерции двинется навстречу этой подушке! Не останавливаемый ремнем, человек головой крайне резко и с невероятной силой врежется в подушку. Минимум это приведет к тяжелейшей черепно-мозговой травме, в худшем – разорвет шейные позвонки.

Так что, без применения ремня безопасности, подушка безопасности не только не спасет, а, напротив, нанесет непоправимый вред человеку.

Конструкция и принцип работы ремня безопасности автомобиля

Ремни могут иметь несколько точек фиксации. Выделяют:

  • двухточечные;
  • трёхточечные;
  • четырёхточечные;
  • пятиточечные;
  • шеститочечные.

Ключевая часть фиксатора прикрепляется к спинке, а первыми такую технологию разработали в компании Mercedes. На спорткарах используются ремни с четырьмя точками фиксации.

Нередко может произойти ситуация, когда он перестаёт работать корректным образом. Т.к. это важная часть пассивной безопасности, к ремонту нужно приступать своевременно, не откладывая этот процесс в долгий ящик.

Принцип работы ремня безопасности простой: при резком отклонении вперёд он фиксирует человека, а подушки не дают развиться серьёзным повреждениям.

Ограничители

Главная функция ограничителя – несущественное и плавное увеличение длины ремня безопасности. При экстренном торможении или столкновении, тело продолжает инерционное движение, подвергаясь существенным перегрузкам. Ремни безопасности, не оснащённые ограничителями, мгновенно останавливают вектор движения, травмируя грудную клетку, шею или поясничный отдел человека.

Постепенное и плавное увеличение длины ремня позволяют погасить скорость инерционного движения, снижая при этом вероятность получения травмы.

Ограничитель имеет вид торсиона, играющего роль оси для катушки. При срабатывании катушка стопорит размотку ремня, тело упирается в ремень, создавая нагрузку на ленту.

Что важно знать об адаптерах ремня безопасности. Преимущества и недостатки адаптеров ремня безопасности

Что такое адаптер ремня безопасности?
Преимущества и недостатки адаптеров ремня безопасности
Почему эксперты по безопасности не рекомендуют использовать адаптеры?
Тесты «Авторевю»
Что важно знать об адаптерах ремня безопасности?

Минимальный рост пассажира, на который рассчитан штатный ремень безопасности, составляет 150 см. Если пристегнуть ребенка на пассажирском сиденье как взрослого, лямка ляжет неправильно, а именно – в непосредственной близости от шеи, что грозит серьезными травмами даже при легкой аварии. Для того чтобы исправить ситуацию, были придуманы адаптеры штатного ремня безопасности – специальные накладки, которые опускают трехточечный ремень на нужный уровень, позволяя ребенку ездить без автокресла. Популярным российским аналогом подобной конструкции является ФЕСТ-адаптер, созданный российским изобретателем В. В. Михайловым.

ФЭСТ-адаптеры используются для маленьких пассажиров двух весовых категорий:

  • 9-18 кг (предусмотрена накладка для ремней и дополнительная лямка для охвата бедер),
  • 18-36 кг (может использоваться без специальной лямки для бедер).

Адаптер представляет собой накладку из мягкой ткани, имеющую форму трапеции. Она крепится на ремни безопасности в трех точках с помощью пуговиц, липучек или кнопок. Такие крепления не способны перенести даже легкий удар. О безопасности ребенка здесь речь не идет, так как даже при столкновении на минимальной скорости, они расстегиваются, разрываются, соскакивают…

  • «+» Низкая стоимость (от 150 до 1000 рублей);
  • «+» Малый вес;
  • «+» Компактность (всегда можно брать с собой).
  • «-» бесполезность (адаптер не в силах обеспечить безопасность вашему ребенку);
  • «-» хрупкость конструкции;
  • «-» опасность для здоровья ребенка;
  • «-» дискомфорт при использовании.

Подобные изделия не в силах обеспечить безопасность ребенка в автомобиле. Если столкновение происходит на скорости 60 км/час, сила инерции увеличивает вес тела пассажира в 20-30 раз. Если ребенок пристегнут с помощью штатного автомобильного ремня с адаптером, происходит следующее:

  • поскольку ноги маленького пассажира не касаются пола, он «подныривает» под поясничные ремни;
  • адаптер удерживает его, но основное давление идет на живот (у взрослого пассажира нагрузка распределяется на грудь и бедра);
  • сила инерции толкает тело вперед — велик риск удара головы о переднее сиденье.

В результате ребенку могут грозить травмы шеи и головы, переломы ребер и позвонков, разрывы органов брюшной полости.

Также обратить внимание на то, что в обычном автомобильном кресле ребенку сидеть неудобно. Дело в том, что его конструкция разрабатывалась с учетом особенностей туловища взрослого человека

Так, само сиденье спрофилировано под длину ног взрослого человека – для ребенка оно будет слишком громоздким. Поясничный выступ будет упираться в лопатки пассажиру ниже 150 см, заставляя его сутулиться.

Адаптеры ремней безопасности находятся под запретом в США и странах Западной Европы. Зато в нашей стране они пользуются достаточной популярностью. И это не удивительно, ведь их стоимость около 500 рублей.

Второй вариант: зубчатая рейка

Если при аварии сработали ремни безопасности и теперь они заблокированы, ослабить и произвести разблокировку можно с помощью специального приспособления — зубчатой рейки:

  1. Выполните снятие механизма и аккуратно разберите натяжное устройство ремня. Закрепите на месте пружинный элемент, чтобы при выполнении работ он не размотался.
  2. Производится разборка устройства пиропатрона. После этого вы можете увидеть зубчатую рейку. Ее дальнейшее использование нецелесообразно, поскольку она уже сломалась. Для восстановления рабочего состояния установите новую деталь, которую вы заранее купили. Зубчатые рейки могут быть разными по своему типу, купите ту, которая предназначена для конкретной модели авто.
  3. После снятия шестеренки механизмы на внутренней части вы увидите грязь и мусор. Это продукты износа пластмассовых компонентов устройства. Удалите загрязнения.
  4. Сборка механизма осуществляется в обратном порядке. Если пружинный элемент сильно размотался, то ремень безопасности наматывается собственноручно. После этого пружина монтируется на посадочное место.

Рекомендуем: Бесшумные замки на ваз 2107: как установить своими руками?

На примере автомобиля Тойота Рав4 пользователь zhenya0164Wende предлагает ознакомиться с процессом разблокировки ремешка безопасности.

Крепление ремня безопасности

Оно может быть разным

Если брать во внимание большинство автомобилей, крепеж выполняется на элементах кузова. Такая схема используется с целью того, чтобы при ударе (когда на механизмы возлагается максимальная нагрузка) лента не слетела с точек крепления

Если крепеж был бы на штатном сиденье, его могло бы просто вырвать. Но почему такая схема практикуется на спортивных креслах? Дело в том, что само сиденье имеет гораздо большую жесткость и все точки крепления заранее просчитываются на деформации и растяжение.

Также отметим, что на грузовых автомобилях используется особая схема установки ленты. Здесь ремень вытягивается из спинки сиденья.

Сделано это для того, чтобы лента не ходила вверх-вниз на неровностях, так как кресло имеет отдельную пневмоподвеску. Зачастую такая конструкция используется на крупных автобусах и магистральных тягачах. Однако не стоит полагать, что она ненадежная. На заводе инженеры тщательно просчитывают данные точки крепления, поэтому можно с уверенностью сказать, что такие ремни очень надежные и безопасные.

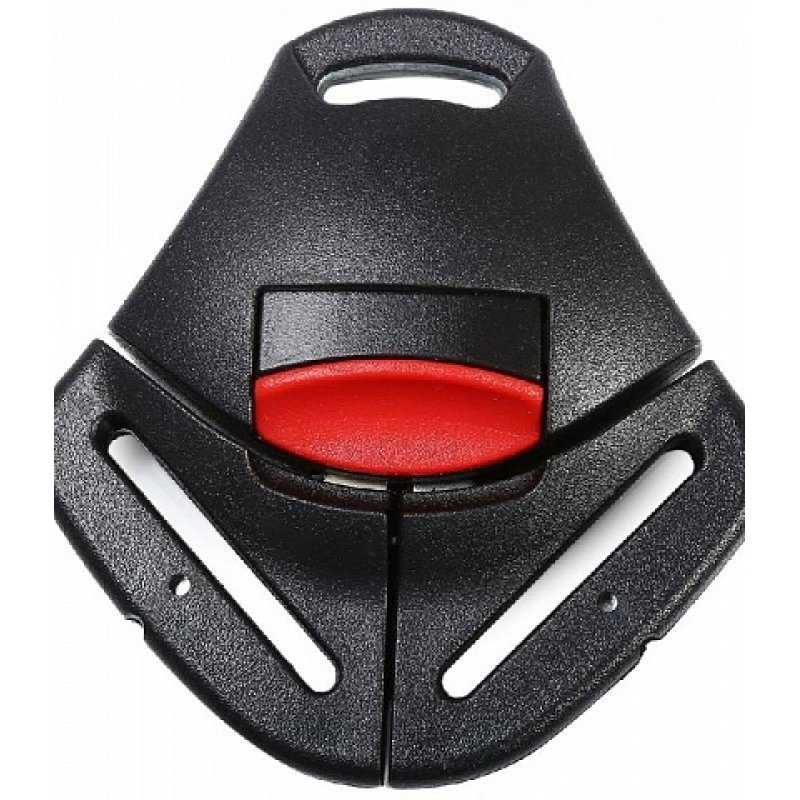

5-точечная

Пятиточечные ремни безопасности, как и предыдущий тип, широко применяются в спортивных транспортных средствах, а также в автокреслах для ребёнка.

По своей структуре, это такой же 4-точечный ремень, имеющий дополнительную лямку. Вспомогательный элемент расположен в нижней части сиденья — между ног, и помещается в специальном в замке.

На что можно обратить внимание, выбирая ремень?

  1. Составные элементы. Следует отметить, что на каждом автомобиле предусматривается индивидуальная структура системы безопасности, которая может отличаться на различных моделях.
  2. Крепёж. Основополагающим элементом в системе пассивной безопасности выступает крепёж, поскольку благодаря ему обеспечивается прочность конструкции. Монтируются крепежи на элементах кузова, поскольку в момент движения тела по инерции с ускорением оказывается колоссальное воздействие на ремень.

Если бы крепления монтировались в сиденье, то чрезмерные нагрузки попросту могли разрушить целостность конструкции, поскольку вместе с телом смещается и спинка. При установке крепления в кузов, такое смещение произойти не может. Исключением выступают случаи, когда удар приводит к тотальным нарушениям целостности кузова. Система крепления может предусматривать фиксацию ремня непосредственно в сиденье. Такая конструкция характерна в спорт-авто, где места для водителя и пассажира изначально предусматривают воздействие огромных нагрузок, по этой причине такой крепёж возможен. Поясничный ремень крепится исключительно к кузову.
