Как заправить кондиционер в машине своими руками

Стоимость установки автокондиционера

Можно ли установить кондиционер в автомобиль позже? В подавляющем большинстве случаев ответ будет положительным. И, если взвесив все «за и против», вы пришли к выводу, что лучше оснастить своё авто климатической системой поздно, чем никогда, остаётся учесть ещё один фактор – стоимостной. Здесь всё не так однозначно. Скажем, смонтировать систему кондиционирования на вазовскую «классику» будет дороже, чем установить автокондиционер на Шкоду. Если говорить о средних ценах, то такая процедура, производимая в гаражных условиях, обойдётся вам в примерно 2 тысячи условных единиц. Если вы предпочитаете более надёжные способы, стоимость вырастет примерно в полтора раза, но при этом вы получите хоть какую-то гарантию на установленное оборудование.

Впрочем, найти сервис, который занимается этими специфическими работами, совсем непросто. Диагностика и ремонт – пожалуйста, с этим сегодня проблем нет. А установка автокондиционера «с нуля» – это совершенно другое дело, требующее наличия соответствующего опыта, знаний и квалификации. Немногие СТО имеют возможность держать в своём штате такого узкоспециализированного профессионала, загрузка которого может оказаться намного ниже ожидаемой.

Разница в цене: почему и как?

Столь большой разрыв в цене может быть обусловлен десятками причин, начиная от выбранного оборудования, так и места переоборудования автомобиля. Естественно, установку кондиционера на отечественный автомобиль можно провести и в гаражах, при этом потратив около 1 500 у.е.

Решение установки этой опции, по средствам официального СТО, обойдется несколько дороже – приблизительно 2 000 у.е., несмотря на то, что само оборудование будет идентичным. Несомненным плюсом от официального СТО является гарантия и документация на каждое из комплектующих охладительной системы. Добавить такую опцию можно даже в самые первые модели отечественной классики.

Беря во внимание год выпуска машины и ее состояние, напрашивается решение о проведении примитивного гаражного монтажа. Необходимые элементы и запчасти можно поискать на разборках страны, а остальную часть приобрести через Интернет

В таком случае, цена за полный комплект оборудования и заправку системы фреоном не превысит 800 долларов. Работа частного мастера – долларов 150 — 200. Уплатив все это, система кондиционирования готова, но гарантии на проведенные работы не будет. Даже сам установщик не представляет то, сколько прослужат былые в употреблении элементы.

Ценник в 3 500 у.е. можно сопоставить лишь с установкой вышеупомянутого в иномарки. Сумма указана с расчетом на посещение официального СТО, которое закреплено непосредственно за дилерским центром. В таком случае, владельцу не нужно самостоятельно искать любую из запчастей. Все, что необходимо – уплатить средства и выждать оговоренный срок. Периодический контроль над проводимыми работами совсем не будет лишним

Особое внимание стоит уделить именно элементному соединению с подкапотным пространством по средствам уплотнительных резинок и герметика

Принцип работы автомобильного кондиционера

Устройство системы кондиционирования в авто

Для чего нужен агрегат, мы объяснять не будем, и так понятно, что система кондиционирования  способствует более комфортному управлению транспортным средством. Принцип функционирования автомобильного кондиционера в сети на 12 вольт довольно простой — он ничем не отличается от работы простого холодильника. Сам агрегат по своей конструкции являет собой полностью герметичную систему, где сам электрокондиционер — это «сердце», а расходный материал — это «кровь». Перекачка хладагента осуществляется по всей магистрали системы, только здесь фреон находится в газообразном состоянии.

Когда газ попадает в конденсатор, он преобразуется в жидкость, которая охлаждается с помощью вентилятора. При попадании в осушитель, вещество очищается от всевозможного мусора и грязи, после чего через расширительный клапан она попадает в испаритель, установленный рядом с контрольным щитком. Рядом с испарителем установлен вентилятор, подающий воздушный поток в салон авто, так воздух и охлаждается. Далее жидкость передается в компрессор, на этом круг системы замыкается.

Воздушный поток, попадающий в салон, является сухим благодаря испарителю, где расходный материал отдает всю влагу. Впоследствии этот конденсат выходит из системы вместе с отфильтровавшейся грязью.

Портативный кондиционер – как все начиналось?

Технология охлаждения воздуха внутри салона автомобиля устройствами портативного типа, которые можно подключить к 12 вольтовой автомобильной сети, была известна в СССР еще с девяностых годов. Приспособление питали через припаянный к проводу разъем от прикуривателя, то есть, моторчик кондиционера питался от бортовой сети автомобиля.

Вентилятор для авто

Хотя реальный эффект от этого механизма был невелик, портативный прибор приобрел популярность даже среди заядлых автолюбителей. Вентилятор устройства не охлаждал воздух, не задувал более прохладный извне, а лишь гонял по салону внутренний теплый воздух вместе со всеми обычныи для машины запахами.

Функция испарителя

Этот узел является одним из главных в устройстве автомобильного кондиционера. Именно здесь хладагент, поступающий в камеру в газообразном состоянии, смешивается с поступающим из салона нагретым воздухом. Испаритель обычно устанавливается в салоне непосредственно за лицевой панелью, поэтому имеет относительно небольшие габариты и достаточно высокий показатель теплоотдачи. При включении автокондиционера тёплый воздух из салона проходит сквозь трубки испарителя, заполненные фреоном, охлаждаясь и поступая обратно в салон.

На вход испарителя хладагент подаётся под низким давлением и при столь же низкой температуре. Происходит теплообмен – фреон получает тепло от воздуха и нагревается, а последний заметно охлаждается. Если температура воздуха достаточно высока, фреон испаряется, и часть его переходит из жидкого в газообразное состояние. Процесс контролируется терморегулирующим вентилем, который дозирует объём фреона, поступающего в испаритель для получения оптимальных характеристик теплообмена. Слишком большое количество хладагента ухудшит теплоотдачу, поскольку его давление повысится вместе с температурой, что автоматически уменьшит объём испарившегося фреона.

Содержащийся в салоне воздух всегда имеет в своём составе некоторое количество влаги. Проходя через испаритель, эта влага конденсируется и отводится через дренажную трубку наружу. Если вы заметите на месте уехавшего автомобиля лужицу воды – это и есть тот самый конденсат. Осушение воздуха преследует две цели: делает его более комфортным для людей и способствует более быстрому осушению запотевших стёкол.

Это интересно: Замена ремня двигателя ГРМ на Ford Focus-2 своими руками

О европейской практике использования автономных кондиционеров

Если кому-то может показаться неубедительным аргумент о необходимости обеспечения работы автокондиционера при заглушённом моторе, то им будет очень полезно узнать, что в ряде южноевропейских государств введены ограничения на использование транспортных средств, не оборудованных стояночными системами охлаждения. В основном это касается водителей грузовиков, от самочувствия которых во многом зависит безопасность дорожного движения. Дело в том, что если автомобиль не оборудован кондиционером, способным работать и ночью (а 30-градусной температурой в ночное время сегодня не удивить никого), его водитель должен ночевать в гостинице.

В противном случае о полноценном ночном отдыхе не может идти и речи (спать с открытыми окнами – не выход, поскольку в этом случае возрастает риск краж и незаконного проникновения в кабину посторонних лиц). Факт нахождения в гостинице должен быть подтверждён соответствующим чеком, однако в ЕС гостиницы – достаточно дорогое удовольствие. Так что намного более выгодным решением является установка портативного автокондиционера. Говорят, что принятие упомянутых ограничительных мер было подстёгнуто участившимися случаями аварий, совершённых из-за плохого состояния водителей (попросту говоря – из-за перегрева). Зафиксированы и случаи летальных исходов из-за теплового удара, полученного за рулём.

Внешнему блоку сплит системы также нужен правильный уход!

Основные нюансы очистки внешнего блока:

Выполнять очистку данного элемента кондиционера можно все тем же пылесосом, но следует понимать, что быть он должен с достаточной мощностью, чтобы пыль со всех деталей стягивалась максимально эффективно

Если же используемое очистительное оборудование не обладает такими характеристиками, то лучше не полениться и выполнить очистку и промывку вручную.
Если блок наружный располагается достаточно высоко, то следует очень осторожно открутить решетку защиты и аккуратно вытереть внутренние части кондиционера. В данном случае одного пылесоса будет недостаточно.
Также очистить внешний блок сплит системы можно и по средствам мыльной воды и мягкой губки

В данном случае потребуется соблюдать правила безопасности: перед началом очистки устройство в обязательном порядке следует обесточить, а включать его можно будет лишь через 30 минут после окончания всей процедуры.

Этапы работ.

1. Устанавливаем водяной компрессор на дне емкости. В качестве компрессора можно использовать аквариумный насос или устройство из бачка промывки стекол авто.

2. В крышке контейнера проделываем отверстие необходимого диаметра для установки вентилятора.

3. На обратную часть крышки клеим салонный радиатор. Для правильной циркуляции жидкости, выходные трубки должны смотреть вниз.

4. Выходной патрубок насоса подключаем к входу радиатора. Для обеспечения более тихой и равномерной работы радиатора можно подсоединить шланг для отвода.

5. Далее, подключаем провода вентиляторов и насоса к устройству для зарядки телефона (12В), и подключаем устройство к бортовой сети через гнездо прикуривателя.

Выше представлена примерная технология изготовления устройства контроля за климатом своими руками, которая может подвергаться доработкам. Например, для того чтобы освободить доступ к бортовой сети для других устройств, можно подключить питание кондиционера через USB. Таким образом, вы сможете обеспечить работу кондиционера и GPS навигатора одновременно.

Правильная эксплуатация кондиционера

В жару без кондиционера невозможно с комфортом передвигаться на автомобиле. Как включить кондиционер в машине, причем делать это каждый раз правильно? Прежде всего взять себе за правило, что парковать автомобиль следует только в затененных участках. Каждый раз находить идеальное место вряд ли получится, но по возможности всегда стоит парковаться в тени. Не помешает узнать, если это возможно, где она будет в определенный момент времени.

Если стоянка находится непосредственно под солнечными лучами, то обычно в первой половине дня машина будет находиться на солнцепеке, а после обеда с высокой вероятностью здесь уже будет тенек.

Паркуясь на открытой стоянке, стоит воспользоваться специальными защитными средствами, которые закрывают стекла. Это позволит избежать чрезмерного нагрева в салоне. Но что можно сделать, если автомобиль все же нагрелся очень сильно? В этом случае сразу включать кондиционер нельзя – необходимо для начала проветрить салон. Для этого достаточно открыть окна и немного прокатиться. Скорости 10-15 км/ч вполне хватит, чтобы горячий воздух в спешке покинул салон автомобиля.

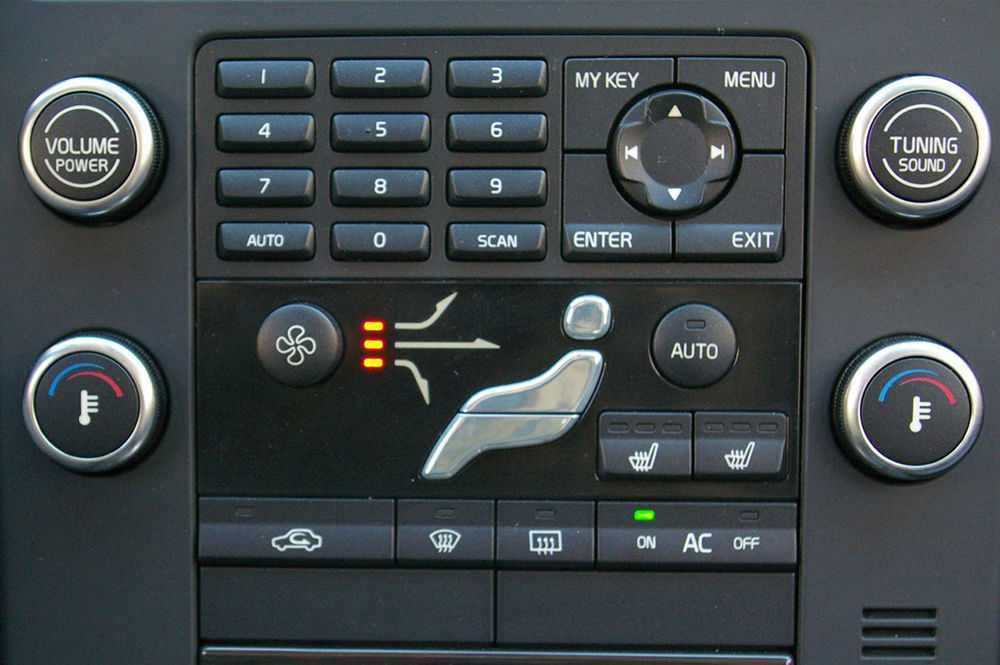

Система климат-контроля

Системы климат-контроля либо входят в стандартную комплектацию автомобиля, либо же ее можно установить за отдельную плату. Установка климат-контроля на автомобиль – довольно сложная и трудоемкая операция в инженерном отношении.

В любом случае ее лучше доверить профессиональным специалистам этой области, иначе вы рискуете деньгами и комфортностью езды на своем автомобиле – мало ли что вы там намудрите самостоятельно. Отнюдь не все модели автомобилей, даже самые современные, удобны для установки климат-контроля, а что уж говорить о старых моделях.

В определение климатической установки с автоматическим управлением включены два основополагающих понятия – мы назовем их «мозгами» и «железом». «Железо», которое упрятано под капот, — конденсор, компрессор, соединительные шланги и т.д – оно входит в состав любого кондиционера от начального до самого совершенного уровней

Но нам важно другое «железо» — которое под торпедой блок отопителя кондиционера

Кондиционер для автомобиля

Охлаждающая система автомобиля — это полностью герметичная система, которая заполняется охлаждающим агентом и маслом для компрессора. В качестве хладогена раньше всегда применяли фреон, в современных моделях это чаще всего R134а, но могут быть и некоторые другие вещества. Инструкция по использованию предупреждает: при замене или дозаливке кондиционера смешивать разные жидкости категорически запрещено. Это однозначно приведёт к поломке.

Если по какой-либо причине герметичность данного устройства будет нарушена, то дальнейшая работа агрегата будет невозможна.

Хозяину автомобиля необходимо внимательно следить за своим оборудованием и своевременно проводить его контроль.

Работа кондиционера практически не отличается от работы холодильника. Сердцем кондиционера является компрессор. Именно он прогоняет фреон или другой газ по всем трубам и магистралям. В современных моделях это, пожалуй, единственный подвижный компонент. Правильность работы охлаждающего устройства контролируется при помощи нескольких датчиков. В том случае если возникают проблемы именно с компрессором, то это можно узнать по неожиданному шуму в месте нахождения данного узла.

Другой причиной поломки может стать нарушение герметичности, а значит и утечка охлаждающей жидкости. Зная данный факт, необходимо регулярно проводить профилактический осмотр всей охлаждающей системы и своевременно заменять постепенно изнашиваемые детали, прокладки и уплотнители.

Важно помнить, что в кондиционер заливается не только хладоген, но и масло. Оно предназначено для смазывания всех деталей механизма

Если кондиционер долгое время не включается, масло может застыть и перестать смазывать узлы и прокладки. В результате такого процесса, могут разрушаться части кондиционера, и естественно произойдет утечка охлаждающего вещества. Производители кондиционеров рекомендуют включать систему не реже чем один раз в неделю примерно на 10 минут. Включать кондиционер в профилактических целях необходимо даже зимой. Это позволит своевременно смазывать детали и предотвратить их преждевременное разрушение.

Специалисты настоятельно рекомендуют производить профилактику кондиционера два раза в год – весной и осенью.

Минусы установки кондиционера

Кондиционер является весьма сложной системой, состоящей из множества крупных и мелких элементов. Они размещаются как в салоне, так и в подкапотном пространстве, заметно «съедая» место. Когда кондиционер устанавливают в не приспособленный для этого автомобиль, появляется опасность перегрева двигателя из-за перекрытия свободного пространства вокруг него.

Но самый главный недостаток, который обязательно проявится при включении кондиционера, – падение мощности двигателя. Считается, что работающий компрессор отбирает у него до десяти лошадиных сил, что особенно критично для слабых двигателей. В таком случае кондиционер лучше выключать при подъемах в гору и обгонах по встречной полосе.

Вместе с падением мощности наблюдается повышение расхода топлива.

Дополнительные защитные устройства

Иногда в систему кондиционирования автомобиля включен ряд дополнительных предохранительных устройств. К примеру, при помощи датчика низкого давления регулируется работа компрессора. При отметке давления меньше чем 2 кг/см2 он выключается, а при достижении значения 2,3 кг/см2 он снова начинает работать. Некоторые водители задаются вопросом: почему греется машина при включенном кондиционере? Возможно, это указывает на неисправность одного из датчиков, но в большинстве случаев виной всему грязный радиатор.

В обязанности датчика высокого давления входит выключение компрессора, когда давление в системе поднимается до 30-34 кг/см2, и включение при 26 кг/см2. Датчик, отвечающий за работу вентиляторов обдува, начинает срабатывать, как только давление в системе достигнет 19-22 кг/см2, и выключается как только давление снизится до 14-16 кг/см2.

Также может присутствовать компрессорный температурный датчик, который расположен на его корпусе. При достижении 90-100 °С он отключает электромагнитную муфту. В некоторых моделях вместо целого набора датчиков могут быть установлены комбинированные элементы, которые могут выполнять несколько задач.

Ресиверы-осушители тоже могут быть оборудованы защитной системой в лице предохранительного клапана, имеющего легко сплавную вставку. Работает все следующим образом: стоит только температуре устройства повыситься до 90 °С, как вставка плавится и хладагент выходит наружу.

Вакуумирование и бытовая сплит-система

Самостоятельная установка кондиционера кроме технических, строительных моментов, включает также обязательный этап герметизации охлаждающего контура на завершающем этапе монтажа. Проводится в данной последовательности:

  1. коллектор с манометром подключается с помощью шлангов к сервисным портам внешнего блока;
  2. третий шланг предназначен для насоса, соединяется с ним;
  3. запуск вакуумного прибора для удаления влаги, воздуха;
  4. стрелка манометра должна опуститься до отрицательного значения на шкале, которое обозначает границу остаточного давления прибора.
  5. процесс вакуумирования остается на этом уровне примерно 20-30 мин;
  6. если значение не меняется, значит, система герметична. Теперь можно перекрыть вентиль на коллекторе;
  7. отключается вакуумный прибор;
  8. открываются порты на наружном модуле, хладагент запускается в систему;
  9. коллекторные шланги отсоединяются;

сплит-система тестируется во всех режимах, необходимо показания сверять с указанными в инструкции. Если они соответствуют, установка и герметизация проведены верно.

Важно:

  • Отключение насоса можно производить только после перекрытия манометрического вентиля. Иначе насосное масло по шлангам попадет в область низкого давления внутри контура.
  • Когда стрелка манометра выходит из области отрицательного значения, значит, контур не герметичен, необходимо искать место утечки фреона методом опрессовки высоким давлением.

Очищаем теплообменник климатического оборудования в три простых шага

Выполняя самостоятельное техническое обслуживание кондиционеров, не нужно также забывать о такой важной детали как теплообменник. Даже этот обыкновенный с виду радиатор имеет потребность в периодической чистке и уходе

  1. Для данных целей можно воспользоваться простым пылесосом, но в случае если устройство засорилось достаточно сильно, то без паровой чистки, выполнять которую могут только профессионалы, не обойтись. Именно поэтому, если нет желания тратить деньги на услуги по обслуживанию кондиционера, самостоятельную чистку теплообменника следует выполнять своевременно и качественно!
  2. Перед началом процедуры следует освободить доступ к теплообменнику. У одних моделей он располагается под специальной съемной крышкой, а в других устройствах, которые оснащены двойной системой очистки воздуха, к теплообменнику можно добраться лишь после снятия фильтра.
  3. Как только доступ к детали будет свободен, ее следует тщательно продуть. После проведения процедуры кондиционер возвращаем в первоначальный вид.

Современный климат-контроль — разные авто с разными чертами

  • климат-контроль с одним датчиком (который обычно находится у потолка) не сразу реагирует на соблюдение заявленной температуры, ведь климат в ногах пассажиров и у потолка всегда разный, настраивать такую установку нужно постепенно, без резких перепадов;
  • множество датчиков в различных местах позволяют водителю больше расслабиться и установить просто нужную температуру, большинство таких установок работают эффективно и предлагают вполне мягкие режимы по умолчанию;
  • современные технологичные климат-контроли передовых производителей получили массу новых технологий, которые позволяют им мягко и качественно соблюдать установленные рамки климата без перепадов и слишком резких потоков воздуха;
  • кондиционер в автомобиле может иметь различные модификации и способы работы, поэтому стоит узнать, как именно функционирует данная система в вашем авто — это поможет мягко эксплуатировать устройство без вреда для него и для вашего здоровья.

Всегда стоит помнить о том, что высокотехнологичные устройства сами себя защищают. К примеру, современный климат-контроль в Volkswagen или Lexus не включится в требуемый водителем режим, если речь идет об экстремальных вариантах эксплуатации. В таком случае автомобиль предупредит об опасности для оборудования и начнет постепенно нагнетать нужную температуру, мягко проходя все важные барьеры. Также в современных авто нередко присутствует система самодиагностики, которая позволяет вовремя определить возможные неполадки и отключить оборудование. В старых авто или в менее дорогих экземплярах таких систем нет, эта задача перекладывается непосредственно на водителя. Предлагаем посмотреть небольшое видео о работе кондиционера и его обслуживании:

Когда пора осуществить ремонт кондиционера автомобиля?

Система кондиционирования служит не только для охлаждения воздуха в салоне, она также очищает его от разных запахов и влаги. Главной ее особенностью является то, что работа осуществляется не от электричества, как это происходит в случае с бытовыми кондиционерами, а от двигателя. Принцип работы можно сравнить с обыкновенным холодильником, система представляет собой герметичную емкость, заполненную специальным маслом, которое необходимо для смазки трубок и компрессора, и фреоном.

Если в пробке автомобиль стал перегреваться и потреблять большее количество топлива, то, скорей всего, из строя вышел конденсатор системы кондиционирования. Кроме того, в этом случае на нем могут появиться маслянистые пятна. Еще одним тревожным знаком может послужить перегрев движка и всего моторного отсека, проскальзывание ремня привода и электромагнитной муфты, а также появление в салоне неприятных запахов и капель воды. Это все свидетельствует о неисправности испарителя.

Ещё несколько советов касательно работы кондиционера

Мы уже рассказывали, что при длительной стоянке на жаре хорошо помогает одновременное включение печки и кондиционера. Но не на всех автомобилях такой режим доступен. В таких машинах алгоритм быстрого создания комфортного микроклимата предусматривает выполнение следующих шагов:

  • открытие всех дверей на 3 – 5 минут с целью проветривания салона;
  • закрываем окна, включаем кондиционер на «единицу», даём поработать несколько минут;
  • по истечении указанного интервала времени переключаем режим охлаждения на максимальный.

Отметим, что наибольший эффект будет достигнут при движении автомобиля, в этом случае кондиционеру будет помогать набегающий поток воздуха. Если температура снаружи транспортного средства превышает 25 градусов, при включении кондиционера не следует сразу же направлять поток воздуха на лобовое стекло – в результате резкого температурного перепада могут образоваться микротрещины, которые неизбежно со временем будут расширяться. Правильный режим охлаждения подразумевает использование максимальной мощности только на первоначальном этапе – как только установится комфортный микроклимат, температуру климатической системы следует понизить, если не хотите подхватить насморк или ангину.

Если говорить о конкретной температуре, которую можно считать наиболее комфортной, то здесь многое зависит от предпочтений владельца транспортного средства. Если верить медикам, что таковой считается диапазон температур в пределах 20 – 22º С. Именно на эти цифры и следует ориентироваться после того, как автомобиль охладился после длительной стоянки на солнцепёке. На старых моделях автокондиционеров, не имеющих возможности установки точных цифровых характеристик работы, оптимальная температура устанавливается экспериментальным образом (обычно это среднее положение указателя температуры).

Есть свои особенности и в отношении выбора режима притока воздуха в зависимости от климатических условий в салоне. Так, если требуется максимально быстрое охлаждение температуры воздуха, следует задействовать режим внутренней циркуляции. Это позволит ограничить доступ воздуха в салон извне, а в замкнутой системе теплообмен происходит намного эффективнее

Немаловажное значение имеет и направление обдува салона. При включении режима обдува салона холодным воздухом нужно настроить шторки дефлекторов таким образом, чтобы обеспечить равномерное распределение воздушного потока по всему объёму салона

Отметим, что эти советы актуальны для владельцев механических кондиционеров. Современные автоматизированные климатические системы способны регулировать все важные характеристики без участия водителя.

Напоследок ещё одна рекомендация, касающаяся всех оборудованных кондиционером автомобилей: перед окончанием поездки за несколько минут до того, как двигатель будет заглушён, выключите систему кондиционирования и включите печку. Этот несложный приём позволит просушить воздух в системе вентиляции, предотвращая появление плесени, грибка и конденсата.

Можно ли поставить климат-контроль вместо кондиционера

Теоретически кондиционер любого автомобиля можно заменить на климат-контроль. Ведь почти все необходимые узлы — блок охлаждения, блок отопления, воздуховоды — уже есть. На практике есть множество нюансов.

Например, климат-контроль требует автоматического управления заслонками, что потребует установления тросиков с двигателями или сервоприводов. Обязательно нужно будет установить несколько дополнительных датчиков. Одной из самых дорогих деталей будет установка «головы» — электронного блока управления.

Для того чтобы переделать кондиционер на климат-контроль на кондиционер необходимо целиком разобрать переднюю панель

Отсюда вывод: переделка системы охлаждения в полноценный климат-контроль сопряжена с большими расходами. Доверить такую операцию можно только проверенному сервису, где есть опыт подобных процедур. Если комфорт для вас превыше всего, тогда технически в этом нет ничего невозможного.

Охладиться в жару и согреться в мороз — важная возможность, которая делает автомобиль не просто средством передвижения, а комфортным экипажем. Когда вы находитесь в дороге, такие системы, как отопитель, кондиционер, климат-контроль превращают поездку в удовольствие. Безусловно, комфорт стоит любых денег, ведь в автомобиле мы проводим часть жизни.
